華凌光電 2024年1月 焦點訊息
電子報 第179期

歡迎閱讀華淩光電2024年1月電子報!

這個月要與大家分享我們的展覽和OLED相關訊息以及新顯示器產品,讓我們一起進一步了解吧!

本期目錄:
(1) 迎接創新:踏上Integrated Systems Europe 2024展覽之旅!
(2) 7吋 高亮 IPS TFT LCD 配備 PCAP
(3) 5吋 高亮 IPS TFT LCD 配備 PCAP
(4) COG OLED 模組輕鬆選購指南
(5) SH1106 IC 替換 CH1116 IC 解決方案



迎接創新:踏上Integrated Systems Europe 2024展覽之旅!

華凌光電將參與2024年1月30日至2月2日於西班牙巴塞隆納Fira de Barcelona Gran Via Venue舉辦的Integrated Systems Europe 2024(ISE 2024)展覽。誠摯邀請您參觀我們位於第6展廳,攤位號:6H555 展位。

  • 日期與開放時間:
    1月30日(二) 10:00 – 18:00
    1月31日(三) 10:00 – 18:00
    2月1日 (四) 10:00 – 18:00
    2月2日 (五) 10:00 – 16:00
  • 地點: Fira de Barcelona Gran Via Venue
  • 地址: Av. Joan Carles I, 64, 08908, L’Hospitalet de Llobregat, Barcelona, Spain
  • 展廳: 6
  • 攤位號碼: 6H555
閱讀詳細內容

ISE 2024



TOP

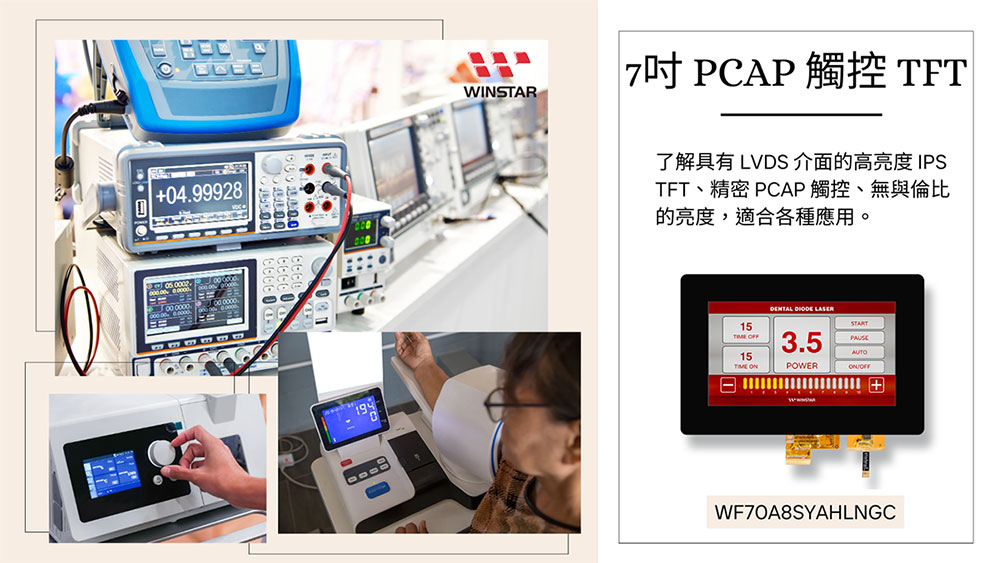

7吋 高亮 IPS TFT LCD 配備 PCAP


WF70A8SYAHLNGC

型號:WF70A8SYAHLNGC

►尺寸: 7吋
►解析度: 1024 × 600 dots
►模組尺寸: 202 × 135.5 × 8.4 mm
►有效區域: 154.2144 × 85.92 mm
►視角: 85/85/85/85 (IPS)
►驅動 IC: ST5021 + ST5651
►介面: LVDS
►觸控面板: 投射電容式觸控面板 (PCAP)
►表面: 亮面
►亮度: 850 cd/m2
►工作溫度: -20~+70℃



WF70A8SYAHLNGC是一款7吋IPS TFT LCD模組,配備了投射電容式觸控面板 (PCAP),提供1024x600 dots 的解析度。整合ST5021和ST5651觸動IC,支援LVDS介面,確保其高效性能。

具有800:1的對比度和850 Nits亮度,此顯示器提供清晰和鮮豔的視覺效果。IPS技術擴大了視角(左:85°,右:85°,上:85°,下:85°),提升了觀看體驗。

這個模組其堅固的設計、高解析度和觸控式螢幕使其成為,在挑戰環境中需具備高品質視覺效果和可靠性的應用中脫穎而出,適用於各種行業應用,包含工業、醫療、汽車顯示等。

閱讀詳細內容


TOP

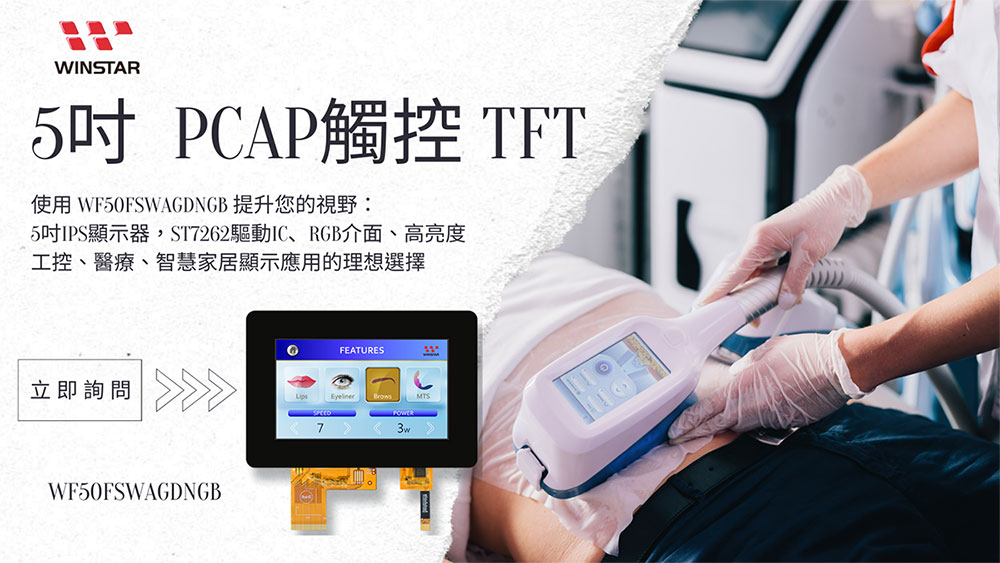

5吋 高亮 IPS TFT LCD 搭配 PCAP


WF50FSWAGDNGB

WF50FSWAGDNGB是一款高性能的5吋TFT LCD顯示器模組,配備了投射電容式觸控面板 (PCAP),擁有明亮的 750 Nits 亮度和較廣泛的溫度範圍。整合了ST7262驅動IC,支援RGB介面,並採用IPS面板技術,確保在所有方向上都具有出色的80°視角。

模組具有1000:1對比度確保顯示清晰、明亮的圖像,無論在室內還是室外使用,其適應性和卓越的性能使其成為理想的選擇。適用於工業控制顯示設備、醫療設備、檢測工具、智能家居以及電器設備等各種應用。

閱讀詳細內容

型號:WF50FSWAGDNGB

►尺寸: 5吋
►解析度: 800 × 480 dots
►模組尺寸: 147 × 104 × 4.88 mm
►有效區域: 108 × 64.8 mm
►視角: 80/80/80/80 (IPS)
►驅動 IC: ST7262
►介面: RGB
►觸控面板: 投射電容式觸控面板 (PCAP)
►表面: 亮面
►亮度: 750 cd/m2
►工作溫度: -30~+80℃

TOP

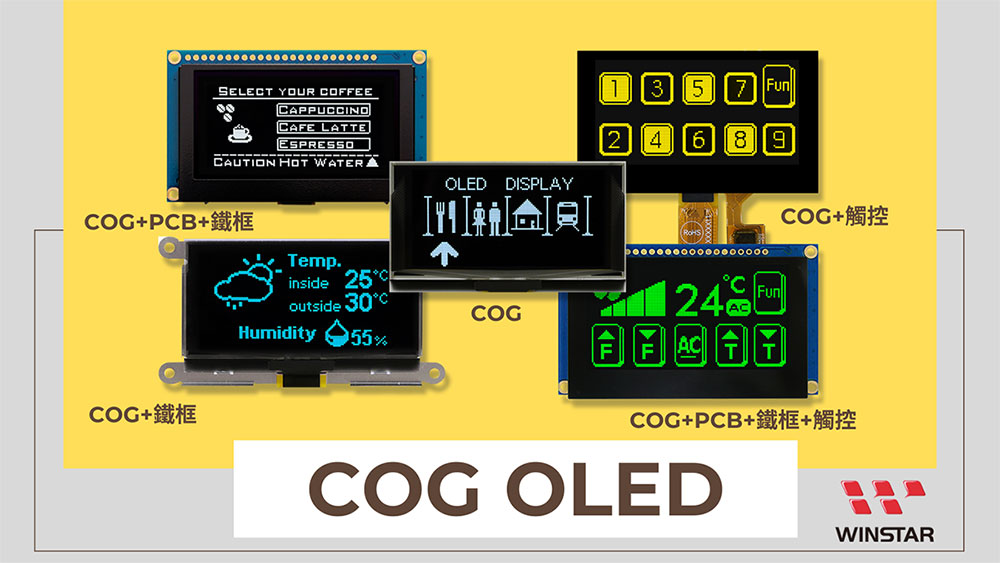

COG OLED 模組輕鬆選購指南


WINSTAR OLED

為了協助客戶迅速挑選適合的COG OLED顯示器模組,本期電子報特別編製了繪圖型OLED顯示器系列結構對應型號的列表。每個型號系列均有不同的顯示顏色和是否配備偏光片等可以選擇。如您對產品有任何詳細需求或疑問,請隨時聯絡您的業務代表,或透過華凌官網產品查詢來信詢問。華凌團隊將竭誠為您提供專業的服務。

SIZE COG +PCB選項 +觸控選項
0.49" WEO006432A WEA006432A
0.66" WEO006448A (SSD1306)
WEO006448B (SSD1315)
WEA006448A (SSD1306)
0.68" WEO009632B
0.69" WEO009616B WEA009616B
0.71" WEO004864A WEA004864A
0.84" WEO009616A WEA009616A
0.91" WEO012832D (SPI)
WEO012832F (I2C)
WEA012832D (SPI)
WEA012832F (I2C)
WEO012832M-CTP (SSD7317 | SPI,I2C)
0.95" WEO009664A
0.96" WEO012864C (SH1106)
WEO012864D (SSD1306)
WEO012864V (SSD1315)
WEO012864AB (SSD1315)
WEO012864AC (SSD1315)
WEO012864AD (ST7315)
WEA012864D-01 (SPI,I2C)
WEA012864D-03 (I2C)


0.96" WEO012864MX (Dual Color) WEA012864MX (Dual Color)
0.96" WEO064128A (SH1107 | Portarit) WEA064128A (SH1107 | Portarit)
1.1" WEO009664B WEA009664B
1.12" WEO128128G WEA128128G
1.18" WEO128128B
1.28" WEO012864L WEA012864L (SPI)
WEA012864L (I2C)

1.5" WEO128128A (SSD1327)
WEO128128H (CH1120)
WEA128128A (SSD1327)
1.54" WEO012864A (SSD1309)
WEO012864Y (SSD1309 | Frame)
WEO012864AA (SSD1327 | Gray Level)
WEO012864AE (CH1116)
WEO012864AH (SH1106)
WEA012864A (SSD1309)
WEA012864AA (SSD1327 | Gray Level)
WEA012864AE (CH1116)
WEO012864A-CTP (SSD1309)
1.71" WEO012832P WEA012832P
1.92" WEO160128B
2" WEO012832K
2.08" WEO025664A WEA025664A
2.23" WEO012832A (SSD1305)
WEO012832N (SH1106)
WEP012832A (SSD1305) WEP012832A-CTP (SSD1305)
2.42" WEO012864AJ (CH1116)
WEO012864AL (SH1106)
WEO012864G (SSD1309)
WEO012864H (SSD1309)
WEO012864J (SSD1309)
WEP012864AJ (CH1116 | RS8080)
WEP012864AJ (CH1116 | RS232)
WEO012864G-CTP (SSD1309)
WEO012864J-CTP (SSD1309)
2.7" WEO012864K (SSD1309)
WEO012864Q (SSD1309)
WEO012864AK (CH1116)
WEO012864AM (SH1106)
WEP012864Q (SSD1309)
WEP012864U (SSD1357)
WEO012864Q-CTP (SSD1309)
WEP012864Q-CTP (SSD1309)
WEP012864U-CTP (SSD1357)
3.55" WEO025664D (SSD1322)   WEO025664D-CTP

閱讀詳細內容



TOP



SH1106 IC 替換 CH1116 IC 解決方案



由於CH1116 IC有MOQ限制,因此華凌開發了使用SH1106 IC 替代CH1116 IC 的新系列產品。在產品開發時,我們盡可能保持原有的模組設計,使得用SH1106與CH1116的模組能夠互相兼容。新舊型號如表一所示,以下將從硬體及軟體兩個方面說明兩者型號之間有何不同。

相關模組系列
舊型號 (CH1116) 新型號 (SH1106)
WEO012864AE WEO012864AH
WEO012864AJ WEO012864AL
WEO012864AK WEO012864AM
The Alternative Solution: Replacing CH1116 IC with SH1106 IC
閱讀詳細內容
