產品敘述

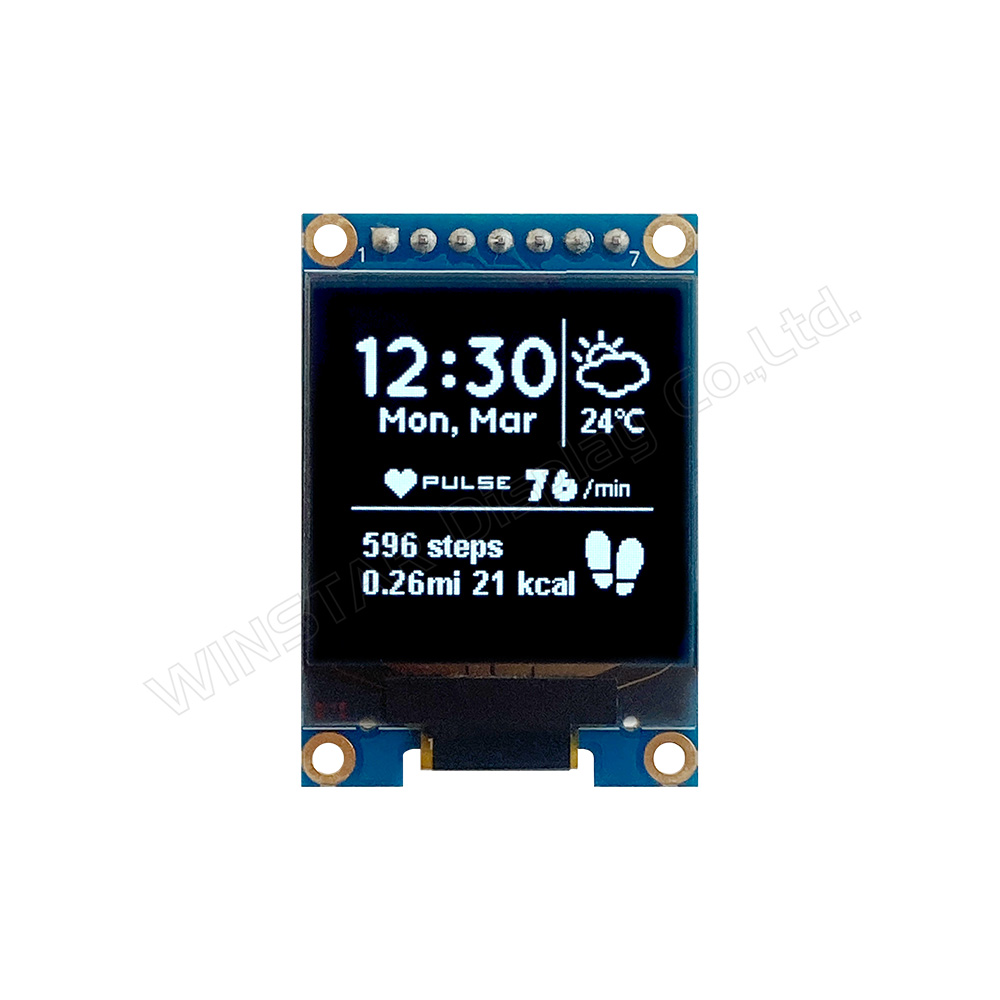

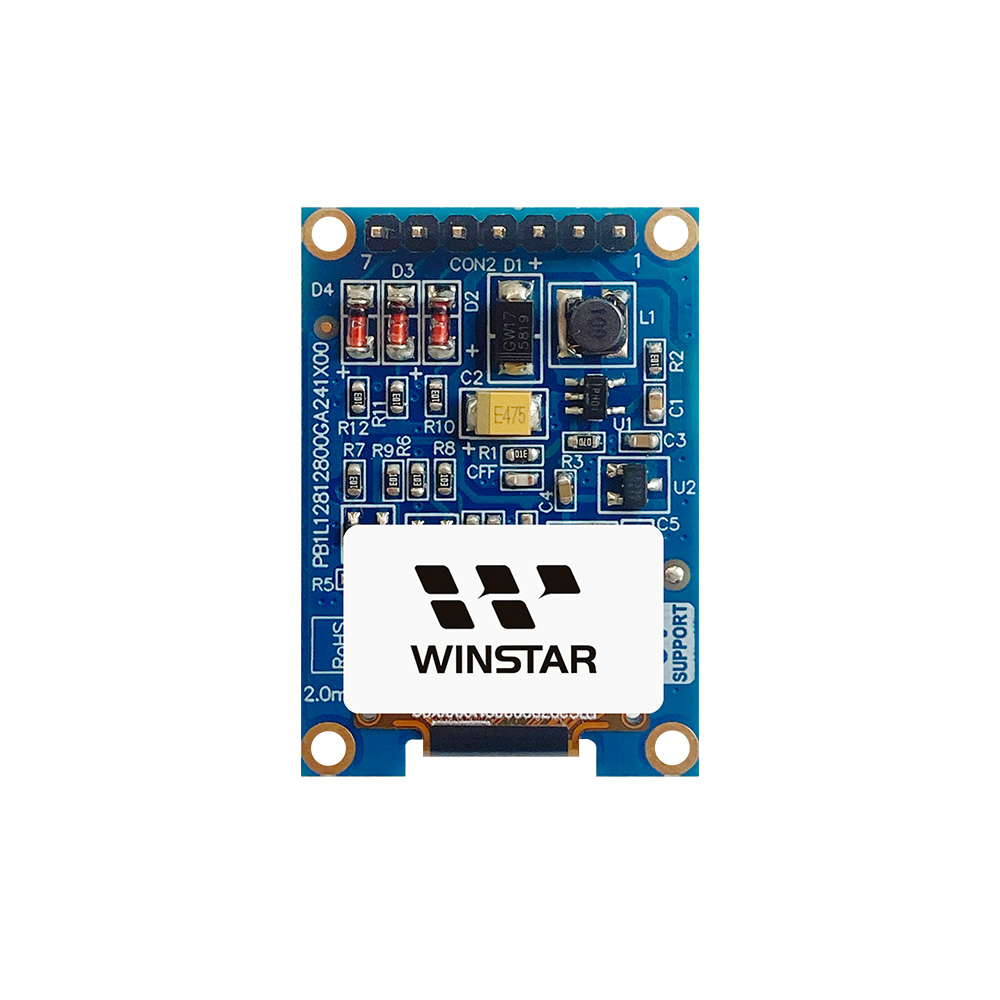

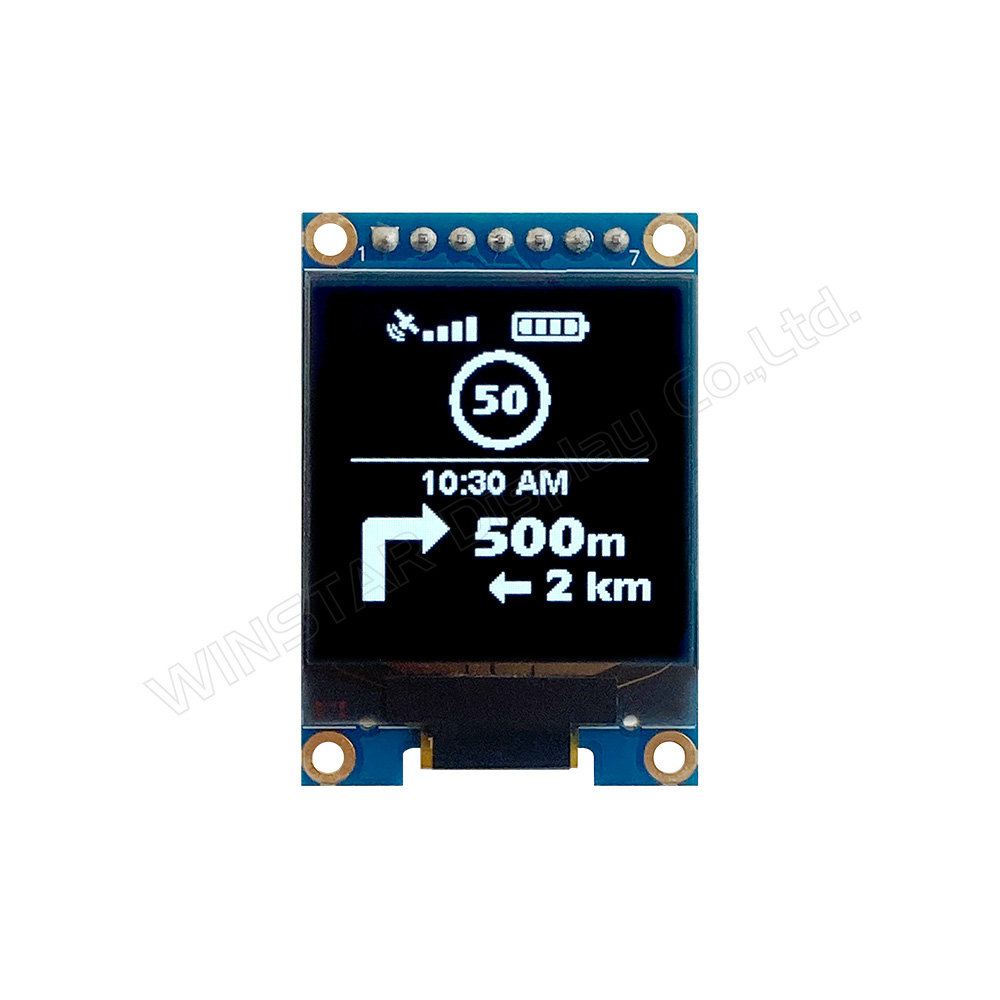

WEA128128G為COG結構1.12吋繪圖型OLED顯示器模組，顯示畫面由128x128 dots組成。模組特色設計有PCB板、以4個螺絲孔方式固定，Interface為標準排PIN(2.54mm針孔)，方便客戶連接到產品上。WEA128128G型號是WEO128128G型號的延伸產品。此OLED模組內建SH1107支援4線SPI介面，驅動方式 1/128 duty。WEA128128G邏輯電源電壓 Typical value 3V，50%顯示畫面耗電流為65 mA @3.0VCC(白色)。PCB板上已經設計了升壓電路，因此您只需提供一組VDD電壓即可使用。模組操作溫度範圍-40~+80°C；儲存溫度範圍-40~+85°C。

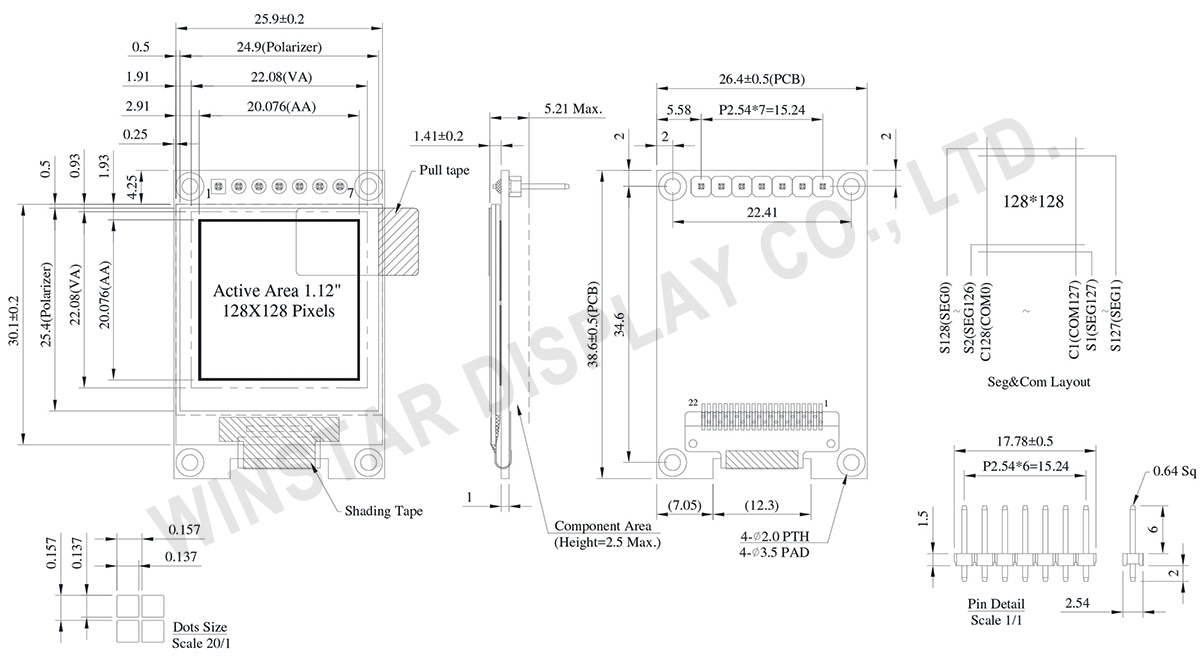

規格圖
Data source ref: WEA128128GWAP3N00000
產品規格
Pin功能定義
| No. | 符號 | 功能說明 |
|---|---|---|
| 1 | GND | Ground |
| 2 | VCC | Power supply for logic and input. |
| 3 | D0 | The serial clock input pad. |
| 4 | D1 | The serial data input pad. |
| 5 | RES# | This is a reset signal input pad. When RES is set to “L”, the settings are initialized. The reset operation is performed by the RES signal level. |
| 6 | D/C# | This is the Data/Command control pad that determines whether the data bits are data or a command. |
| 7 | CS# | This pad is the chip select input. |
規格說明
| 項目 | 尺寸 | 單位 |
|---|---|---|
| 點陣 | 128 x 128 Dots | － |
| 模組尺寸 | 26.4 x 38.6 x 5.21 Max. | mm |
| 有效區域 | 20.076 x 20.076 | mm |
| 像素大小 | 0.137 x 0.137 | mm |
| 像素間距 | 0.157 x 0.157 | mm |
| 顯示模式 | 被動矩陣 | |
| 發光顏色 | 單色 | |
| 驅動方式 | 1/128 Duty | |
| 灰階 | 4 bits | |
| IC | SH1107 | |
| 介面 | 4線 SPI | |
| 尺寸 | 1.12 吋 | |
最大絕對額定
| 參數 | 符號 | 最小值 | 最大值 | 單位 |
|---|---|---|---|---|
| 邏輯電源電壓 | VCC | 0 | 7 | V |
| 工作溫度 | TOP | -40 | +80 | °C |
| 儲存溫度 | TSTG | -40 | +85 | °C |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 邏輯電源電壓 | VCC | － | 2.0 | 3.0 | 3.3 | V |
| 輸入高準位 | VIH | － | 0.8×VCC | － | VCC | V |
| 輸入低準位 | VIL | － | 0 | － | 0.2×VCC | V |
| 輸出高準位 | VOH | － | 0.8×VCC | － | VCC | V |
| 輸出低準位 | VOL | － | 0 | － | 0.2×VCC | V |
| Display 50% Pixel on | ICC | VCC=3V | － | 65 | 97.5 | mA |
