RS485 / Modbus 智慧顯示器

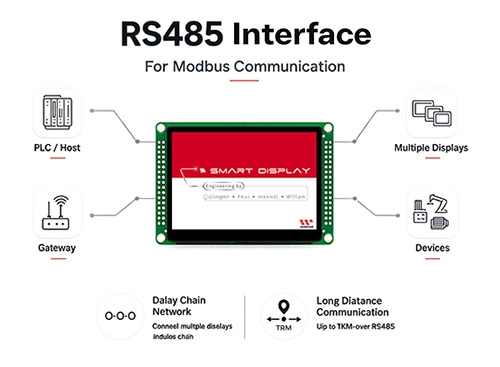

華凌 RS485 Modbus 智慧顯示器整合 IPS TFT LCD、STM32 微控制器與 RS485 通訊介面於單一量產驗證平台，專為 Modbus 顯示器應用而設計。透過此 RS485 TFT LCD 顯示器解決方案，工程師可在 GUI Builder 中以視覺化方式設計人機介面，並直接部署至 RS485 通訊網路。

GUI Builder 已預先將 Modbus 通訊協定綁定至介面元件，使用者無需撰寫程式碼即可完成 UI 設計。整合式 STM32 平台亦支援 TouchGFX 與 LVGL，滿足需要客製化韌體開發的需求。

您可省去

顯示模組底層初始化作業
Modbus 通訊協定堆疊開發
暫存器對應與訊號綁定錯誤
RS485 收發器設定問題
通訊時序與鮑率設定問題

您可獲得

經實際量產驗證的 Modbus 與 RS485 智慧顯示器平台
單一供應商、單一技術支援窗口
有效縮短開發時程
降低產品現場故障風險
專注於產品差異化功能開發

顯示形式	型號	尺寸 (吋)	外型尺寸 (mm)	檢視區域 (mm)	有效區域 (mm)	視角	電源電壓	介面 (系統)	IC	控制板	亮度 (cd/m²)	觸控面板	觸控點數	溫度 (°C)	產品	通訊協定	GPIO	閃存
320×240	WL0F00035000XGDAASA00	3.5	100×82	71×53.51	70.08×52.56	IPS	5V	RS485	STM32F750	Yes	400	PCAP	1	-30~80	TFT	Modbus	No	16MB
320×240	WL0F00035000XGDACSA00	3.5	100×82	71×53.51	70.08×52.56	IPS	5V	RS485	STM32F750	Yes	400	PCAP	1	-30~80	TFT	Modbus	Yes	16MB
480×128	WL0F00039000FGDAASA00	3.9	157×42	96.04×26.34	95.04×25.34	IPS	5V	RS485	STM32F750	Yes	800	PCAP	1	-30~80	TFT	Modbus	Yes	16MB
480×272	WL0F00043000WGDAASA00	4.3	119.3×67.2	96.24×54.66	95.04×53.856	IPS	5V	RS485	STM32F750	Yes	400	PCAP	1	-30~80	TFT	Modbus	No	16MB
480×272	WL0F00043000WGDACSA00	4.3	119.3×67.2	96.24×54.66	95.04×53.856	IPS	12V	RS485	STM32F750	Yes	400	PCAP	1	-30~80	TFT	Modbus	Yes	16MB
800×480	WL0F00050000FGDAASA00	5	132.7×75.8	109×65.6	108×64.8	IPS	5V	RS485	STM32F	Yes	400	PCAP	1	-30~80	TFT	Modbus	No	16MB
800×480	WL0F00050000FGDABSA00	5	132.7×75.8	109×65.6	108×64.8	IPS	5V	RS485	STM32F750	Yes	400	PCAP	1	-30~80	TFT	Modbus	No	16MB
800×480	WL0F00050000FGDADSA00	5	132.7×75.8	109×65.6	108×64.8	IPS	12V	RS485	STM32F750	Yes	400	PCAP	1	-30~80	TFT	Modbus	Yes	16MB
1024×600	WL0F0007000A8GDAASA00	7	184.1×103.8	155.22×87.19	154.2144×85.92	IPS	12V	RS485	STM32F746	Yes	450	PCAP	1	-20~70	TFT	Modbus	No	16MB
1024×600	WL0F0007000A8GDADSA02	7	184.1×103.8	155.22×87.19	154.2144×85.92	IPS	12V	RS485	STM32F746	Yes	450	PCAP	1	-20~70	TFT	Modbus	Yes	32MB
1024×600	WL0F00101000JGDADSA00	10.1	248.8×143	223.72×126.28	222.72×125.28	IPS	12V	RS485	STM32F746	Yes	400	PCAP	1	-20~70	TFT	Modbus	No	16MB
1024×600	WL0F00101000JGDAESA02	10.1	248.8×143	223.72×126.28	222.72×125.28	IPS	12V	RS485	STM32F746	Yes	400	PCAP	1	-20~70	TFT	Modbus	Yes	32MB
