產品敘述

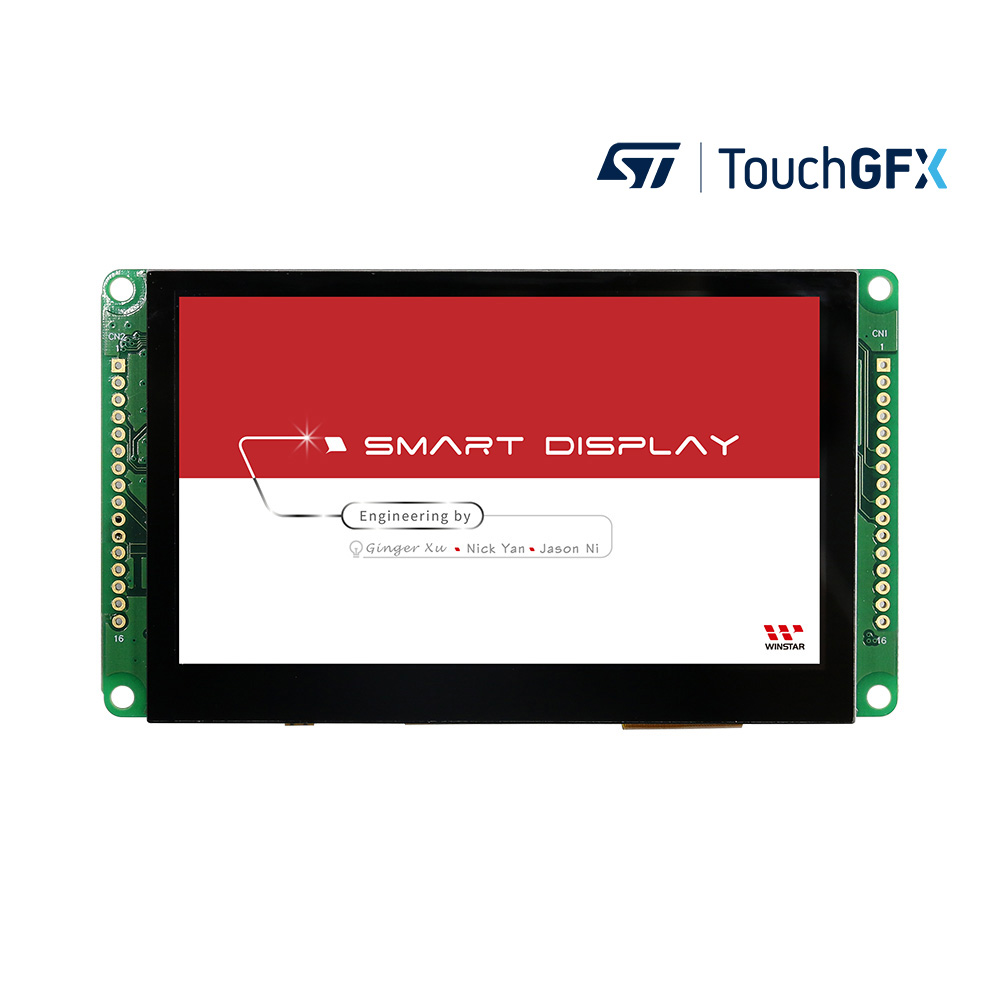

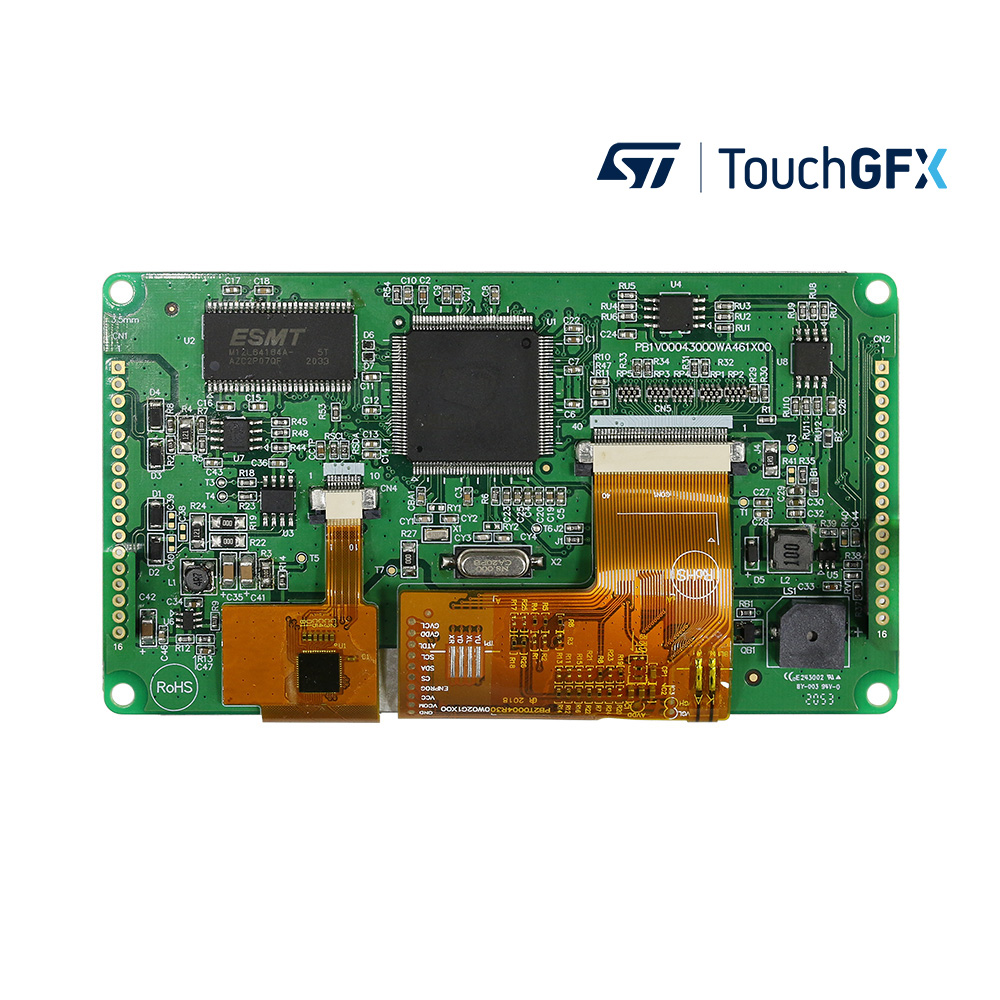

WL0F00043000WGDAASA00是一款4.3吋智能顯示器_RS485系列TFT,智能顯示器_RS485系列定義為從裝置(Slave Device),受控於主機(Master Device)的指令顯示畫面及回報觸控螢幕狀態。WL0F00043000WGDAASA00是由IPS TFT顯示器模組WF43WTWAEDNGA搭配內建韌體的4-layers FR4 PCBA硬體組成的智能顯示器。 這款4.3吋智能顯示器_RS485系列TFT是款很容易上手的產品,可節省客戶自行開發時間讓您快速完成專案項目以節省開發成本加速成品上市。我們的Smart Display套件可使用於多種主機(HOST)平台。 如:電腦 (結合USB2RS-485 Dongle) 、MCU、單板電腦(SBC)、樹梅派 等裝置。
智慧顯示器產品採用意法半導體 (ST) 控制器設計,支援 TouchGFX 和 STM32CubeIDE 等 ST 開發工具。 除了 GUI Builder之外,您還可以使用 ST 工具來設計 WINSTAR 智慧顯示器模組。
- TouchGFX: 針對STM32微控制器最佳化的先進免費圖形軟體框架。
- STM32CubeIDE: 先進的 C/C++ 開發平台,具有適用於 STM32 微控制器和微處理器的周邊配置、程式碼產生、程式碼編譯和偵錯功能。
- STM32CubeMX: 一個圖形工具,可以非常輕鬆地配置 STM32 微控制器,並為 Arm® 產生相應的初始化 C 程式碼。 Cortex®-M 核心或部分 Linux® Arm® 設備樹 Cortex®-一個核心,通過一個逐步的過程。
- STM32CubeProg: 一款用於對 STM32 產品進行程式設計的一體化多作業系統軟體工具。 它提供了一個易於使用且高效的環境,用於透過調試介面(JTAG 和 SWD)和引導程式介面(UART、USB DFU、I2C、SPI 和 CAN)讀取、寫入和驗證裝置記憶體。
我們也在Github上傳送了範例程式碼,供您ST平台設計參考: ►點擊連結到Github網頁
4.3吋 RS485(EIA-485)TFT 智能顯示器特色:
- 直流5-24V工作電壓。
- 開機自我測試並開啟螢幕。
- RS485 通訊介面,支援 Modbus通訊協定。
- 內建快閃記憶體(FLASH), 儲存字型和圖控物件。
- 支援電容式觸控螢幕。
- 內建蜂鳴器,受控於主機。
- 示範板(Demo. Set)主機可以使用電腦(USB2RS485加密狗)或是MCU執行。
- 不需程式設計背景,即可透過WINSTAR GUI Builder進行使用介面設計!(►點擊連結到GUI Builder 操作指南)
- 採用STM32F系列MCU設計並支援意法半導體(STMicroelectronics)的軟體開發工具。

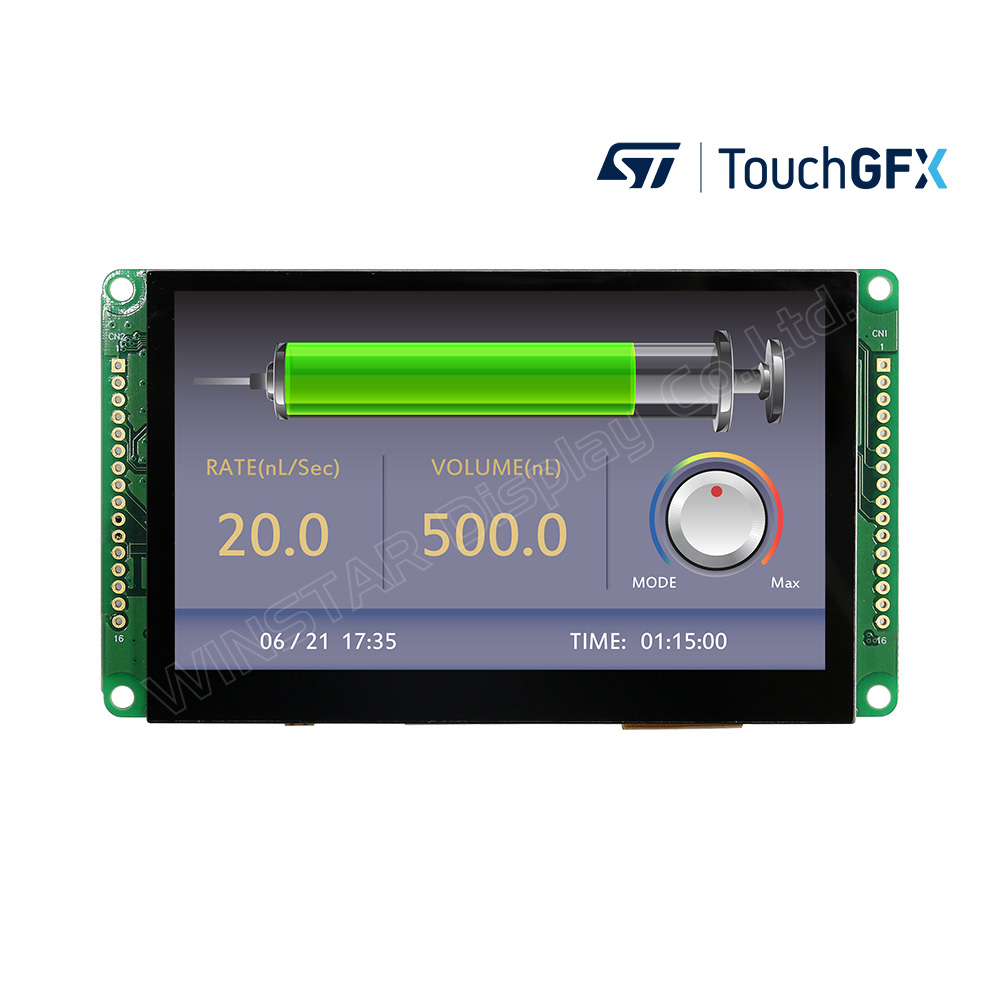

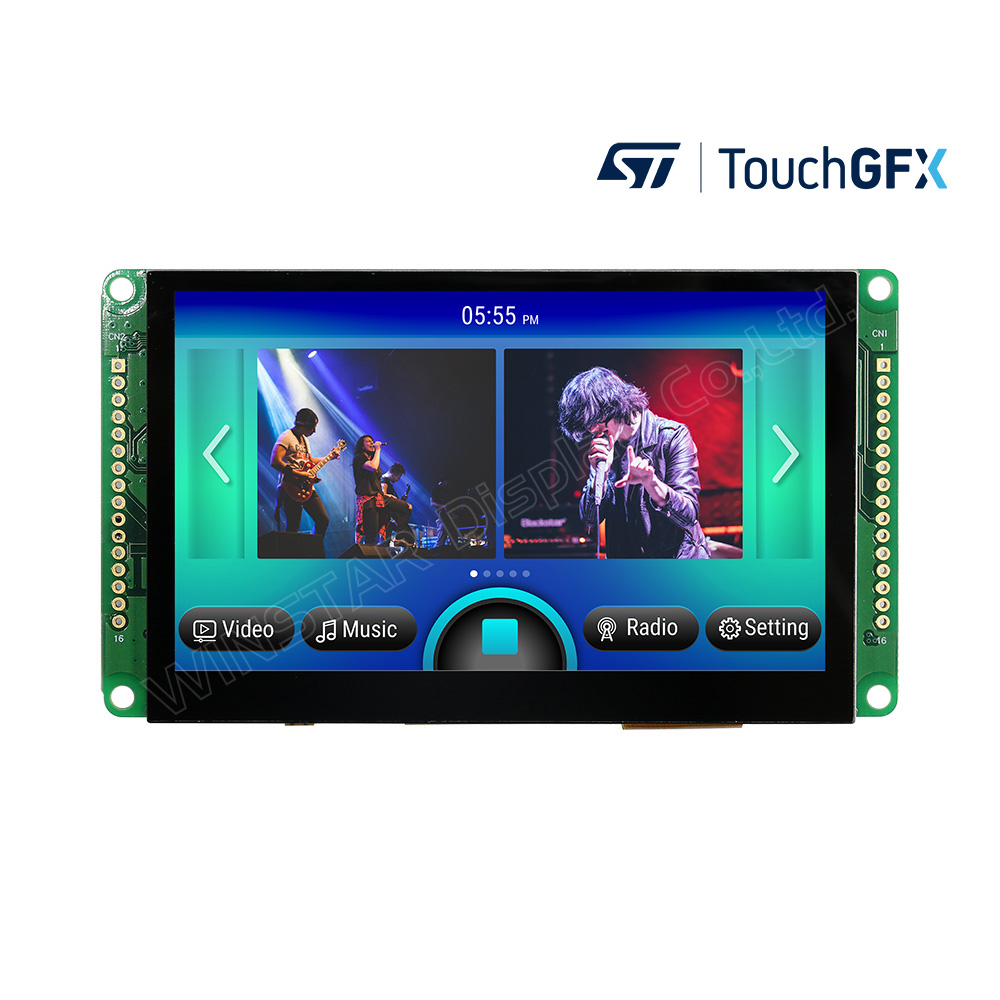

華凌開發了GUI軟體(只支援Windows系統),專門用來設計智能顯示器的使用者介面。客戶可以用拖曳小工具來設計並預覽介面,所見即所得,縮短了設計畫面的所需時間。現在更新過後的GUI軟體為三合一APP,提供了三個應用模板可選:工業、車輛、醫療。客戶只要於首次開機時,按住選項3 秒鐘便可成功設定,之後也可以通過 GUI builder軟體來更換模板。

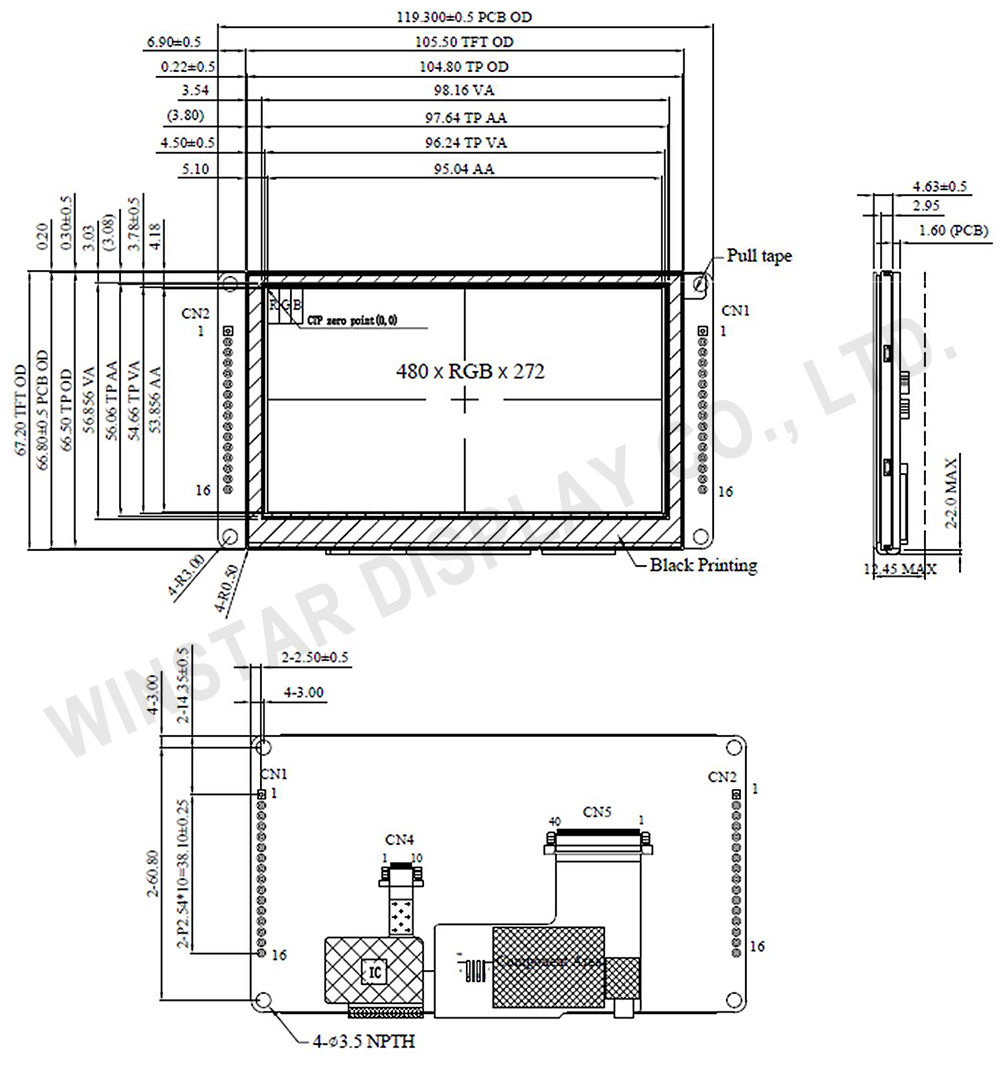

規格圖
產品規格
規格說明
項目 | 標準值 | 單位 |
---|---|---|
工作電壓 | 5-24 | Vdc |
通訊介面 | RS485 | N/A |
MCU | STM32F750 | N/A |
快閃記憶體容量 | 16 | MB |
SDRAM頻率 | 108 | MHz |
尺寸 | 4.3 | 吋 |
解析度 | 480 × RGB × 272(TFT) | dots |
模組尺寸 | 119.3(W) × 67.2(H) × 12.45(D) | mm |
有效尺寸 | 95.04(W) × 53.856 (H) | mm |
像素間距 | 0.198(H) × 0.198(V) | mm |
亮度 | 最小值: 300; 典型值: 400 | cd/m2 |
背光類型 | TFT全透 | |
視角 | 80/80/80/80 | |
長寬比 | 16:9 | |
觸控面板 | 電容式觸控面板 (PCAP) | |
表面 | 亮面 |
最大絕對額定值
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
工作溫度 | TOP | -30 | - | +80 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
電氣特性
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
供電電壓 | VCC | 5 | 12 | 24 | V |
供電電流 | ICC | - | 170 | mA |
BOM
項目 | 說明 |
---|---|
LCM | WF43WTWAEDNGA# |
PCBA | SV10004R300WA00N0104 |
Pin功能定義
CN1 定義
Pin | 符號 | 功能說明 | Remark |
---|---|---|---|
1 | GND | GND | Output |
2 | RS485+ | RS485 D+ | I/O |
3 | RS485- | RS485 D- | I/O |
4 | +5V | VIN | Input |
5 | GND | GND | Output |
6-7 | NC | -- | -- |
8 | +5V | VIN | Input |
9-10 | NC | -- | -- |
11-12 | GND | GND | Output |
13-14 | NC | -- | -- |
15 | GND | Power GND | Input |
16 | +5V | Power +5V ~ +24V | Input |
CN2 定義
Pin | 符號 | 功能說明 | Remark |
---|---|---|---|
1-9 | NC | -- | -- |
10 | GND | GND | Output |
11 | JTAG_SWDO | Data pin for JTAG interface | I/O |
12 | NRST | Reset pin for JTAG interface | Input |
13 | JTAG_SWDI | Data pin for JTAG interface | I/O |
14 | GND | GND for JTAG interface | Output |
15 | JTAG_SWCLK | CLK pin for JTAG interface | Input |
16 | VDD3V | 3.3V power for JTAG interface | Output |
