4,3 zoll Touchscreen Kapazitiv (Modbus) RS485-Smart-TFT-LCD-Display
Modellnummer WL0F00043000WGDAASA00
►TFT Größe: 4,3 Zoll
►TFT Auflösung: 480×272 Punkten
►TFT Betrachtungsrichtung: 80/80/80/80
►TFT Touchscreen: Kapazitiver Touchscreen
►Kommunikationsschnittstelle: RS485
►Protokoll: Modbus
►Helligkeit (cd/m²): 400
Beschreibung
Das Modell WL0F00043000WGDAASA00 ist ein TFT-Display der 4,3-Zoll-Smart-Display-RS485-Serie, welches das Modbus-Protokoll über einen RS485-Befehl zur Darstellung der Anzeigeinhalte an einem Monitor und zur Rückgabe von Touch-Ereignisdaten mit Protokollobjekten ausführen kann.

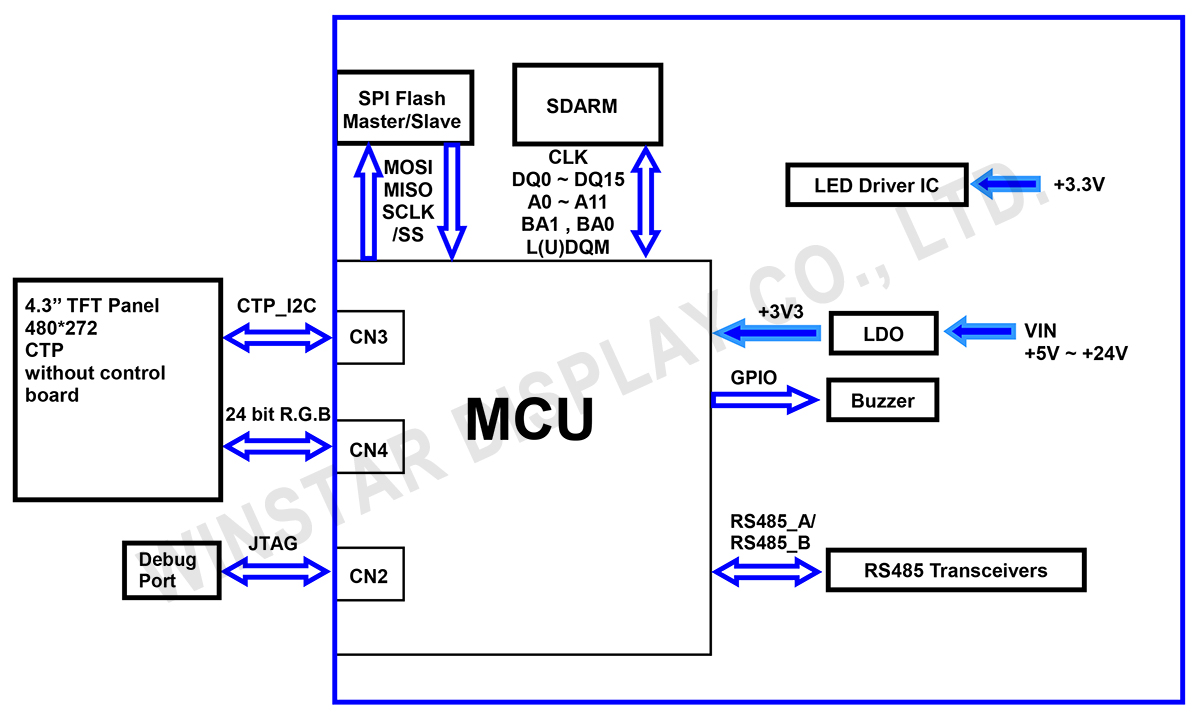

Das Modell WL0F00043000WGDAASA00 verfügt über ein 4,3-Zoll-IPS-TFT-Modul WF43WTWAEDNGA und eine 4-schichtige PCBA mit integriertem Firmware-Code, der vom WINSTAR-F&E-Team entwickelt wird. Das TFT der 4,3-Zoll-Smart-Display-RS485-Serie ist ein nutzerfreundliches Produkt, mit dem Nutzer ihre eigene UI auf kostengünstige Weise erstellen können, ohne auch nur eine Zeile Code schreiben zu müssen. Dieses 4,3-Zoll-Smart-Display kann Computer mit USB2RS-485-Dongle oder sogar eine MCU, als Host-Plattform nutzen.
Smart-Display-Produkte wurden mittels Unterstützung von ST-Entwicklungstools, z. B. TouchGFX und STM32CubeIDE, mit dem STMicroelectronics- (ST) Controller entworfen. Sie können mit ST-Tools, neben GUI Builder, auch Smart-Display-Module von WINSTAR entwerfen.
- TouchGFX: Ein hochentwickeltes, kostenloses Programmiergerüst für Grafiksoftware, das für STM32-Mikrocontroller optimiert wurde.
- STM32CubeIDE: Eine hochentwickelte C/C++ Entwicklungsplattform mit peripherer Konfiguration, Codeerzeugung, Codekompilierung sowie Debug-Funktionen für STM32-Mikrocontroller und Mikroprozessoren.
- STM32CubeMX: Ein Grafiktool, mit dem sich STM32-Mikrocontroller mühelos konfigurieren lassen und mit dem der entsprechende Initialisierungs-C-Code für den Arm® Cortex®-M-Kern oder einen partiellen Linux®-Gerätebaum für den Arm® Cortex®-A-Kern schrittweise erzeugt werden kann.
- STM32CubeProg: Ein Alles-in-Einem-Softwaretool für mehrere Betriebssysteme zur Programmierung von STM32-Produkten. Es bietet über einen leicht nutzbaren und effizienten Kontext zum Lesen, Schreiben und zur Verifizierung von Gerätespeicher mittels Debug-Schnittstelle (JTAG und SWD) und Bootloader-Schnittstelle (UART, USB DFU, I2C, SPI und CAN).
We’ve also pushed the sample code on Github for your ST platform design reference: Link für GitHub
Die Smart-Display-RS485-Serie von WINSTAR ist eine wirklich „smarte“ Wahl für Kunden. Die neu veröffentlichten 4,3-Zoll-Smart-Display-RS485TFTs bieten zahlreiche wichtige Funktionen und Merkmale:
- Betriebsspannung von 5-24 V Gleichspannung.
- Power-On Self-Test und Startbildschirm.
- RS485 (EIA-485)-Kommunikationsschnittstelle, Unterstützt Modbus-Protokoll.
- Integrierter Flash-Arbeitsspeicher speichert Schriften und Object-Dictionary-Daten.
- Unterstützt projiziert-kapazitiven Touchscreen (PCAP).
- Integrierter Summer.
- Unterstützt Multi-Master.
- Gestalten Sie die Nutzeroberfläche mit WINSTARs GUI Builder, ohne auch nur eine Zeile Code schreiben zu müssen! (►Link zur GUI Builder-Bedienungsanleitung)
WINSTAR entwickelte bereits Windows-Apps (GUI und GUI Builder) zur Gestaltung der grafischen Nutzeroberfläche (GUI) eines Smart-Displays. Die Software WINSTAR GUI Builder ermöglicht Kunden die Simulation ihres UI-Designs durch Verwendung einer Widget-Vorschau-Funktion, die sich durch Ziehen und Ablegen bedienen lässt; darüber hinaus können Kunden ihre idealen UI-Objekte mit dieser Software eigenständig erstellen und anschließend zur Prüfung des UI-Designs die Simulation starten, ohne ein Hardware-Modul zu benötigen. Die Software WINSTAR GUI Builder wird nur von Windows-Systemen unterstützt; sie folgt dem Konzept der Echtzeitdarstellung, „What You See Is What You Get“ (WYSIWYG).
Wir bieten auch ein Demo-Set mit allen benötigten Zubehörteilen an, um Ihr GUI-Design auf den Displays umzusetzen.
Zeichnung
Technische Daten
Allgemeine Spezifikationen
Artikel | Standardwert | Einheit |
---|---|---|
Operating voltage | 5-24 | Vdc |
Communication Interface | RS485 | N/A |
MCU | STM32F750 | N/A |
Flash Memory | 16 | MB |
SDRAM Frequency | 108 | MHz |
TFT Diagonale | 4,3 | Zoll |
Auflösung | 480 × RGB × 272(TFT) | dots |
Abmaße der modul | 119,3(W) × 67,2(H) × 12,45(D) | mm |
Aktiver Bereich | 95,04(W) × 53,856 (H) | mm |
Punktabstand | 0,198 (W) × 0,198(H) | mm |
Helligkeit | Mindestwert: 300; typischer Wert: 400 | cd/m2 |
Backlight-Typ | TFT, schwarz, Transmissiv | |
Betrachtungsrichtung | 80/80/80/80 | |
Seitenverhältnis | 16:9 | |
Touchscreen | projiziert kapazitives Touch-Panel (PCAP) | |
Oberfläche | Glanz |
Absolute Grenzwerte
Artikel | Symbol | Mindestwert | typischer Wert | Maximalwert | Einheit |
---|---|---|---|---|---|
Betriebstemperatur | TOP | -30 | - | +80 | ℃ |
Lagertemperatur | TST | -30 | - | +80 | ℃ |
Elektrische Eigenschaften
Artikel | Symbol | Mindestwert | typischer Wert | Maximalwert | Einheit |
---|---|---|---|---|---|
Supply Voltage | VCC | 5 | 12 | 24 | V |
Supply Current | ICC | - | 170 | mA |
BOM
Artikel | Beschreibung |
---|---|
LCM | WF43WTWAEDNGA# |
PCBA | SV10004R300WA00N0104 |
Schnittstelle Pin-Funktion
CN1 definition
Pin | Symbol | Funktion | Remark |
---|---|---|---|
1 | GND | GND | Output |
2 | RS485+ | RS485 D+ | I/O |
3 | RS485- | RS485 D- | I/O |
4 | +5V | VIN | Input |
5 | GND | GND | Output |
6-7 | NC | -- | -- |
8 | +5V | VIN | Input |
9-10 | NC | -- | -- |
11-12 | GND | GND | Output |
13-14 | NC | -- | -- |
15 | GND | Power GND | Input |
16 | +5V | Power +5V ~ +24V | Input |
CN2 definition
Pin | Symbol | Funktion | Remark |
---|---|---|---|
1-9 | NC | -- | -- |
10 | GND | GND | Output |
11 | JTAG_SWDO | Data pin for JTAG interface | I/O |
12 | NRST | Reset pin for JTAG interface | Input |
13 | JTAG_SWDI | Data pin for JTAG interface | I/O |
14 | GND | GND for JTAG interface | Output |
15 | JTAG_SWCLK | CLK pin for JTAG interface | Input |
16 | VDD3V | 3.3V power for JTAG interface | Output |
