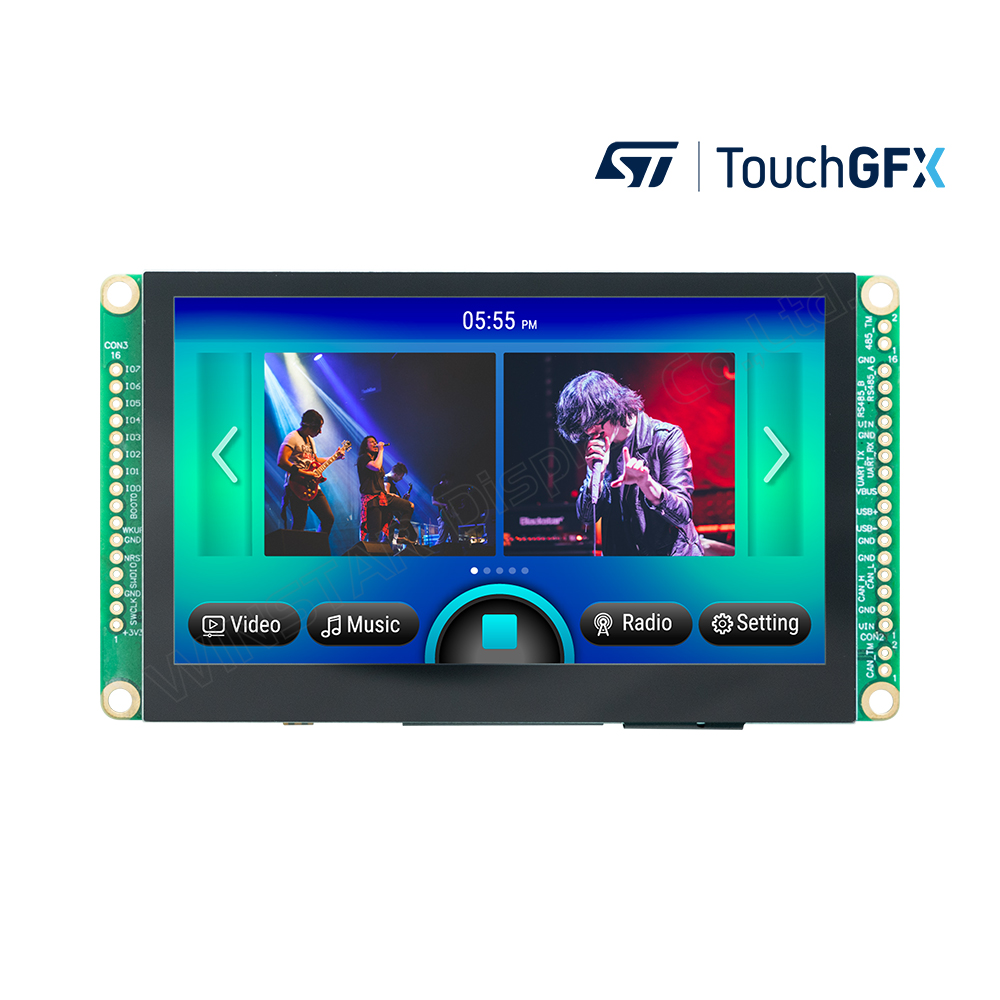

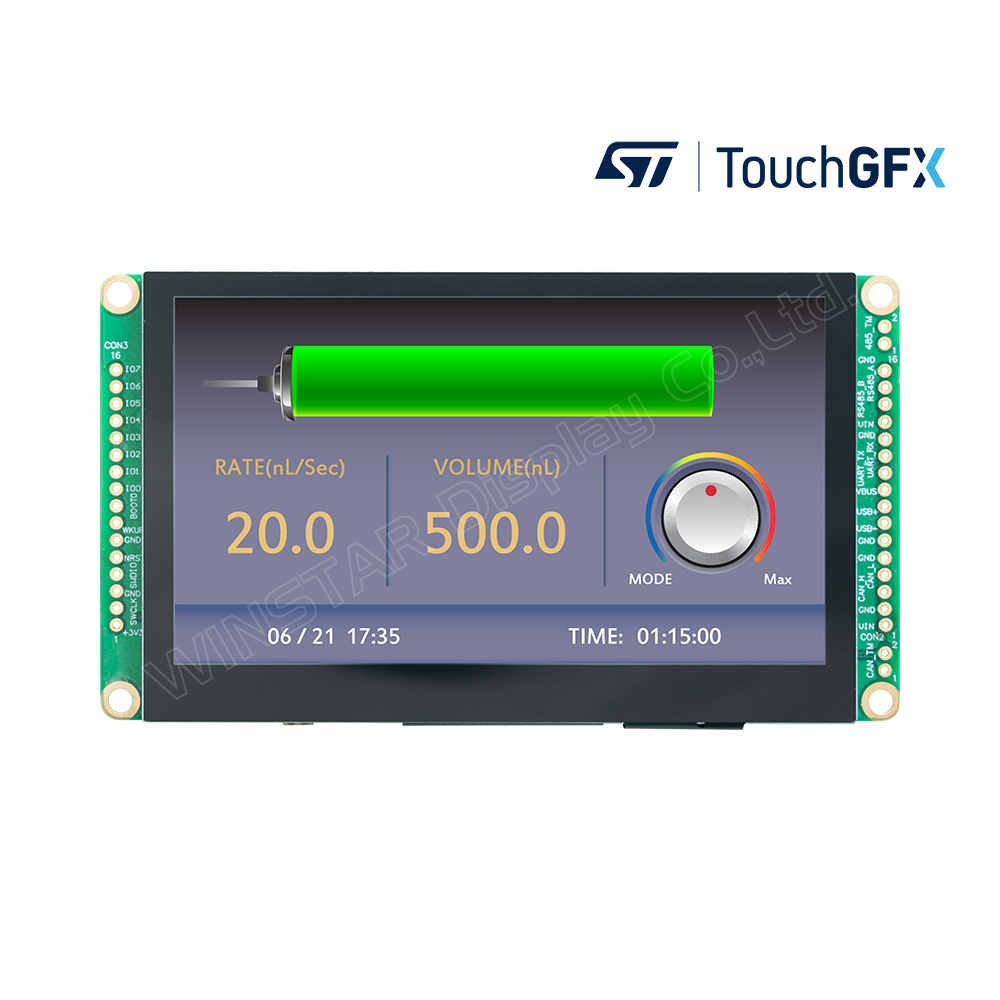

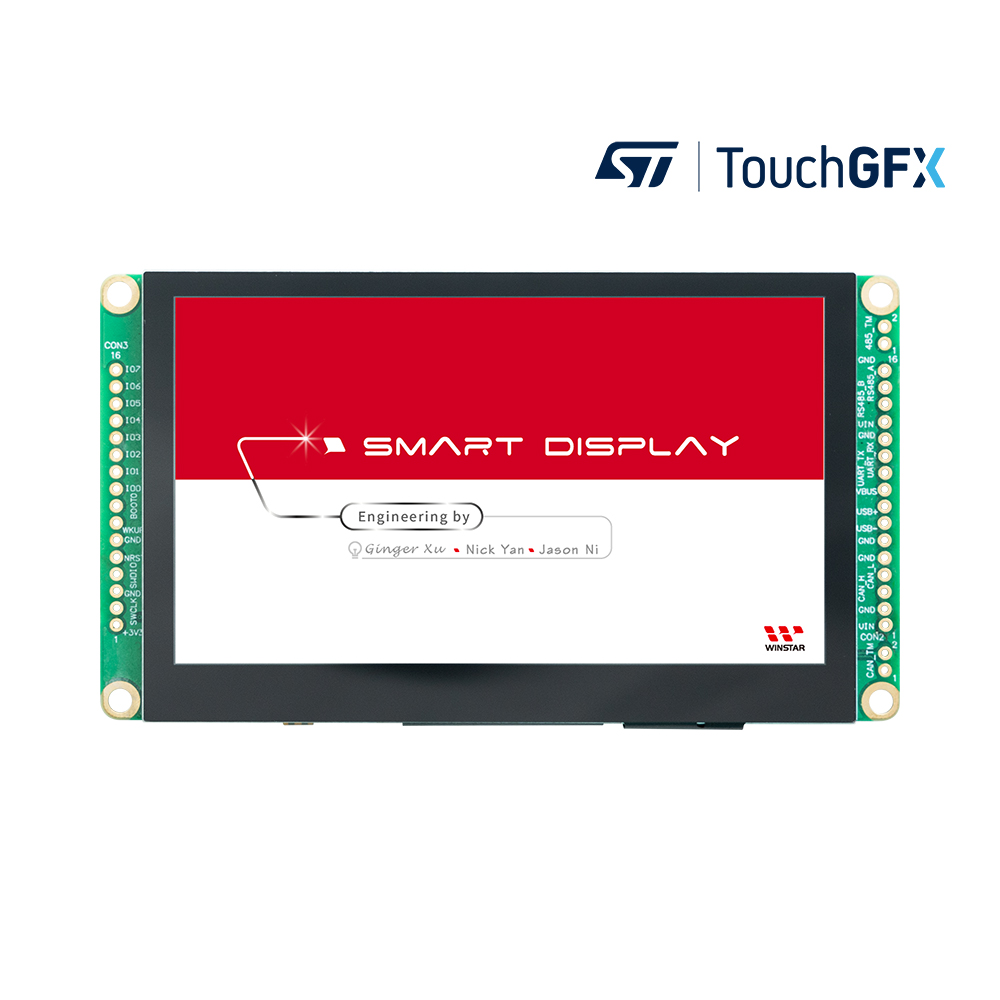

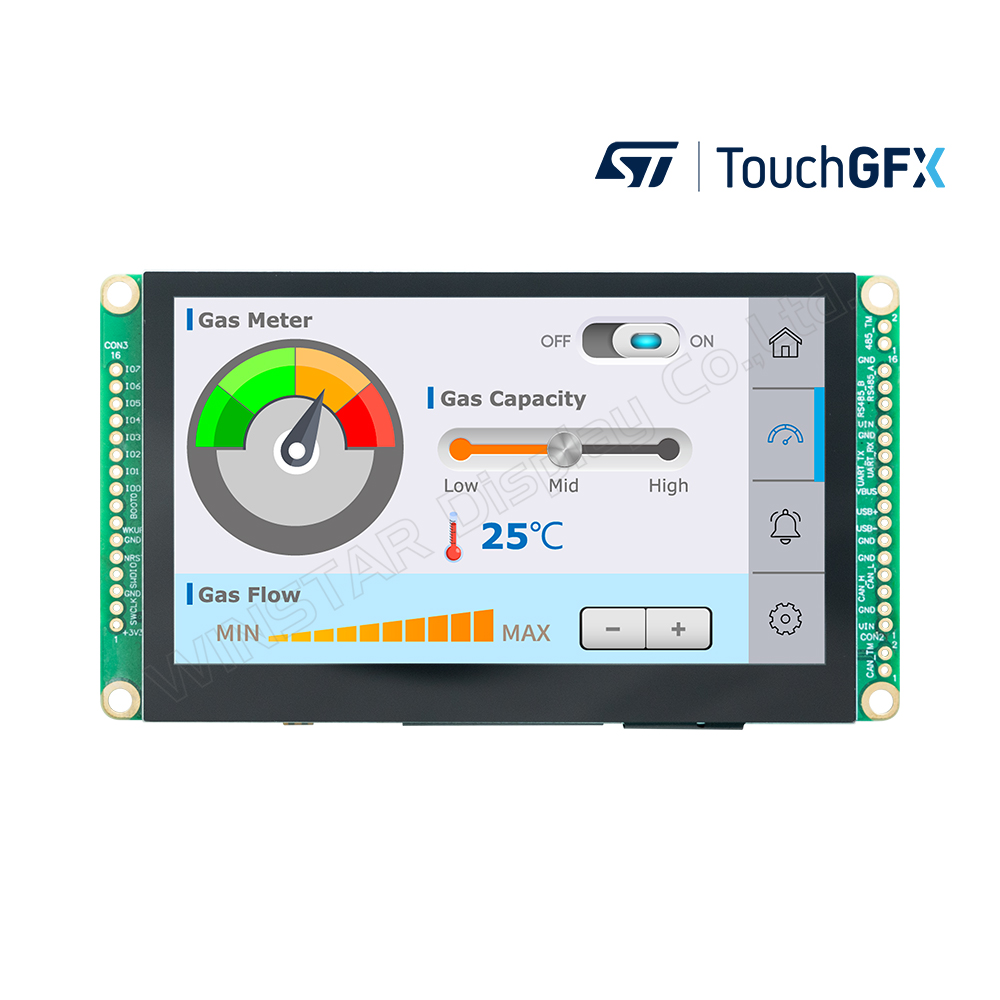

產品敘述
WL0F00043000WGAAESA00 是一款 4.3 吋 智慧型顯示器 CAN 系列 TFT 模組，支援GPIO，定義為從裝置(Slave Device)，透過 CAN bus 指令由主設備(Master Device) 控制顯示內容並回傳觸控螢幕狀態。此智慧型顯示器模組整合了華凌光電研發團隊開發的韌體，並結合標準 4.3 吋 IPS TFT 模組（型號：WF43WTWAEDNGA）與4-layers FR4 PCBA。簡單易用的設計讓客戶能夠快速且具成本效益地開發專案。
主要特點：
- 電壓範圍：支援 5V 至 28V 的輸入電壓範圍，典型電壓為 12V。
- 自檢功能：開機後會自動執行自檢功能。
- CAN Bus 通訊介面：支援 CANopen 協議，預設波特率為 250Kbps。
- 儲存空間：內建 16MB 快閃記憶體用於儲存字型和圖片。
- 觸控螢幕：支援電容式觸控 (PCAP) 技術。
- 內建蜂鳴器：提供聲音警示功能。
- 平台支援：提供多種平台支援，包含電腦（使用 USB-to-CAN 轉接器）、MCU 和 Raspberry Pi（使用 PiCAN2）。
- GPIO 支援：支援 8 個雙向 GPIO，具 TTL 3.3V 邏輯電壓，可透過 WINSTAR Smart Display GUI Builder 進行配置。
軟體與開發支援：
- WINSTAR GUI Builder：無需撰寫程式碼。這款基於 Windows 的整合開發環境（IDE）讓使用者透過拖放介面設計和模擬自訂 GUI，並提供 WYSIWYG（所見即所得）結果，簡化開發流程。
(►GUI Builder 介紹 ►GUI Builder 使用手冊) - STMicroelectronics 支援：顯示器模組採用 STM32F 系列微控制器，並支援 ST 的開發工具，包括 TouchGFX 和 STM32CubeIDE，提供完整的開發支援。
無論是使用 GUI Builder 還是 ST 的開發工具，WL0F00043000WGAAESA00 都是強大且易於整合的智慧型顯示解決方案，能幫助客戶快速實現嵌入式顯示專案。
在購買之前，先試用！
WINSTAR 智慧型顯示器設計採用 STMicroelectronics（ST）微控制器，並支援 ST 的開發工具，如 TouchGFX 和 STM32CubeIDE。除了 GUI Builder 之外，您也可以使用 ST 工具設計 WINSTAR 智慧型顯示器模組。
- TouchGFX：一款免費的高效圖形軟體框架，針對 STM32 微控制器進行優化。
- STM32CubeIDE：一款先進的 C/C++ 開發平台，提供外圍設備配置、程式碼生成、編譯和除錯功能，專為 STM32 微控制器與微處理器設計。
- STM32CubeMX：一款圖形化工具，能輕鬆配置 STM32 微控制器，並生成對應的初始化 C 程式碼（針對 Arm® Cortex®-M 核心）或部分 Linux® 裝置樹（針對 Arm® Cortex®-A 核心）。
- STM32CubeProg：一款多平台的軟體工具，用於 STM32 產品的程式燒錄，提供簡便有效的環境，用於透過除錯介面（JTAG 和 SWD）或啟動程式介面（UART、USB DFU、I2C、SPI 和 CAN）讀寫與驗證裝置記憶體。
若您已購買 WINSTAR 智慧型顯示器並希望使用 TouchGFX 進行開發，請透過我們的網站聯繫我們以獲取初始程式碼。
我們還提供包含所有必要配件的示範套件，幫助您實現智慧型顯示器上的 GUI 設計。

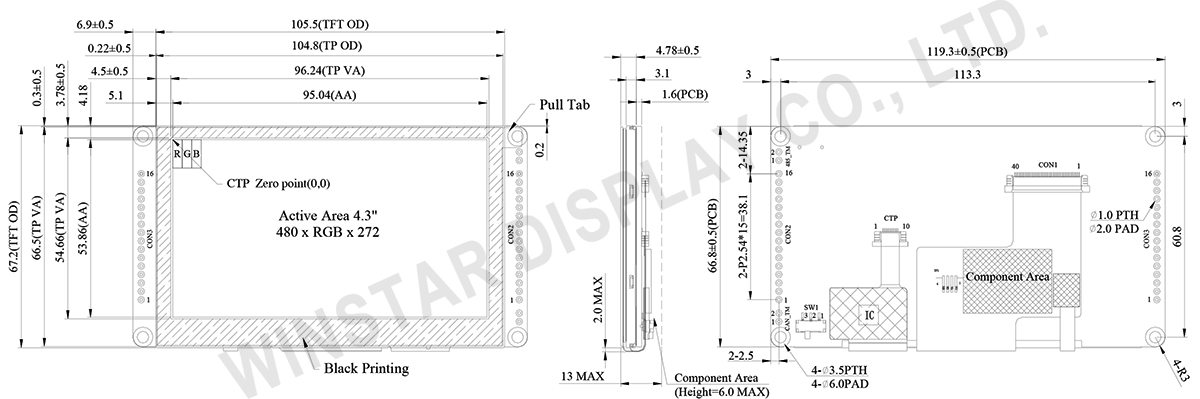

規格圖
產品規格
規格說明
| 項目 | 標準值 | 單位 |
|---|---|---|
| 工作電壓 | 5-28 | Vdc |
| 通訊介面 | CAN bus | -- |
| MCU | STM32F750 | -- |
| 快閃記憶體容量 | 16 | MB |
| LCD顯示器尺寸 | 4.3 | 吋 |
| 解析度 | 480 × 3RGB × 272(TFT) | dots |
| 模組尺寸 | 119.3(W) × 67.2(H) × 13(D) | mm |
| 有效尺寸 | 95.04(W) × 53.856 (H) | mm |
| 像素間距 | 0.198(H) × 0.198(V) | mm |
| 亮度 | 最小值:300; 典型值:400 | cd/m2 |
| LCD類型 | TFT全透 | |
| 視角 | 80/80/80/80 | |
| 長寬比 | 16:9 | |
| 觸控面板 | 電容式觸控面板 (PCAP) | |
| 表面 | 亮面 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -30 | － | +80 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 供電電壓 | VCC | 5 | 12 | 28 | V |
| 供電電流 | ICC | - | 180 | mA | |
| I/O pin 電壓 | - | - | - | 3.3 | V |
BOM
| 項目 | 說明 |
|---|---|
| LCM | WF43WTWAEDNGA# |
| PCBA | SV10004R300WB00N0104 |

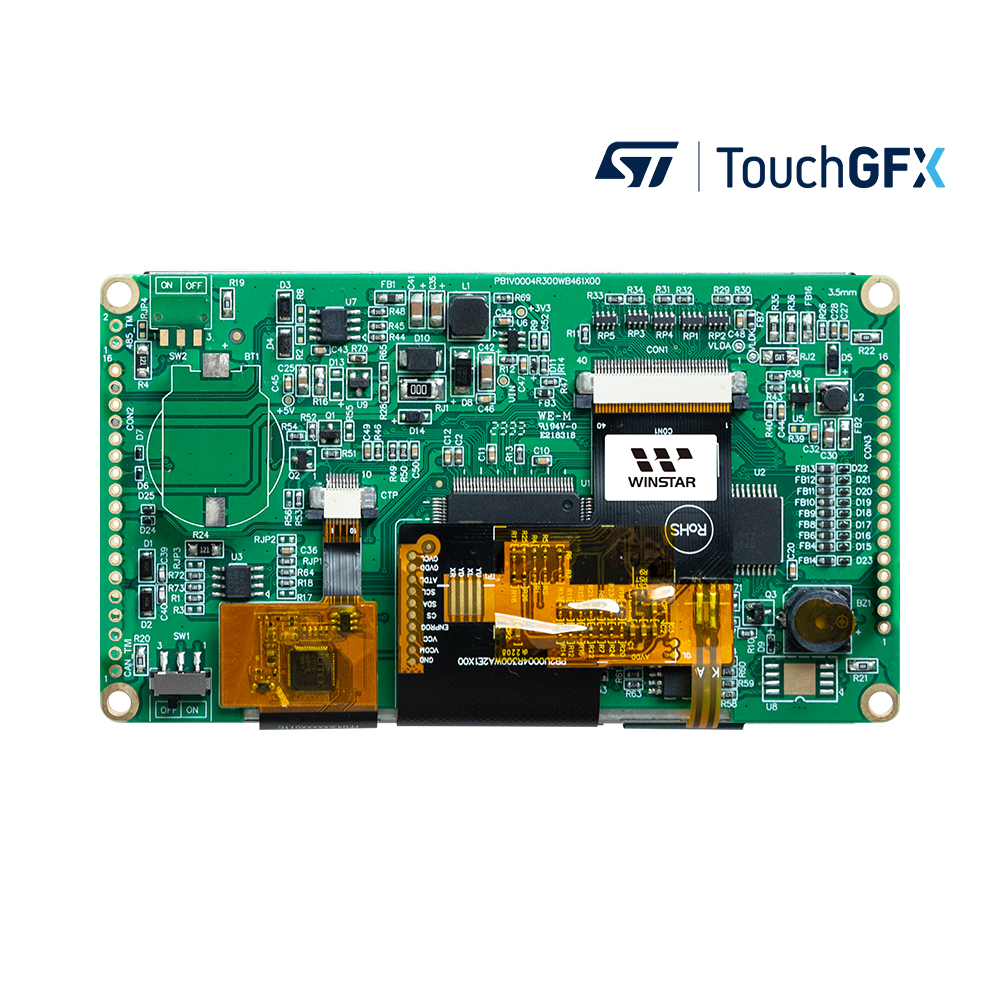

Pin功能定義
CN2 定義
| Pin | 符號 | 功能說明 | 備註 |
|---|---|---|---|
| 16 | GND | Power GND | Input |
| 15 | Reserved | -- | -- |
| 14 | Reserved | -- | -- |
| 13 | VIN | Power +5V~+28V | Input |
| 12 | GND | Power GND | Input |
| 11 | Reserved | -- | -- |
| 10 | Reserved | -- | -- |
| 9 | Reserved | -- | -- |
| 8 | Reserved | -- | -- |
| 7 | Reserved | -- | -- |
| 6 | GND | Power GND | Input |
| 5 | GND | Power GND | Input |
| 4 | CAN_L | CAN bus D- | BUS I/O |
| 3 | CAN_H | CAN bus D+ | BUS I/O |
| 2 | GND | Power GND | Input |
| 1 | VIN | Power +5V~+28V | Input |
CN3 定義
| Pin | 符號 | 功能說明 | 備註 |
|---|---|---|---|
| 16 | IO_7 | GPIO (PC5) | I/O |
| 15 | IO_6 | GPIO (PC4) | I/O |
| 14 | IO_5 | GPIO (PC1) | I/O |
| 13 | IO_4 | GPIO (PF9) | I/O |
| 12 | IO_3 | GPIO (PB5) | I/O |
| 11 | IO_2 | GPIO (PB4) | I/O |
| 10 | IO_1 | GPIO (PD5) | I/O |
| 9 | IO_0 | GPIO (PD4) | I/O |
| 8 | BOOT0 | -- | -- |
| 7 | WKUP | Wake UP (PA0) | Input |
| 6 | GND | Power GND | Output |
| 5 | NRST | Reset pin for SWD interface | Input |
| 4 | SWDIO | Data pin for SWD interface | I/O |
| 3 | GND | GND for SWD interface | Output |
| 2 | SWCLK | CLK pin for SWD interface | Input |
| 1 | +3V3 | 3.3V power for SWD interface | Output |
CAN_TM 定義:
| Pin | Status | 功能說明 | 備註 |
|---|---|---|---|
| 1 2 |
Open | Switch off terminal resistance 120Ω | Default |
| Short | Activate terminal resistance 120Ω | -- |
