產品敘述
WL0F00043000WGAACSA00是4.3吋 智能顯示器 CAN TFT系列，智能顯示器 CAN系列定義為從裝置 (Slave Device)， 受控於主機 (Master Device) 的指令顯示畫面及回報觸控螢幕狀態。WL0F00043000WGAACSA00 是由WF43WTWAEDNGA IPS TFT模組搭配華凌光電開發的內建韌體4-layers FR4 PCBA 硬體組成的智能顯示器。 這款4.3吋 CAN 系列 TFT Smart Display可以將帶有USB2CAN dongle 或 Raspberry Pi(+PiCAN2)介面甚至 MCU scale，如 Arduino (+CAN adaptor)的電腦/微電腦等電子裝置作為主機平台。 華凌光電已經為智能顯示設計開發了 GUI Windows 應用程式(GUI & GUI Builder)。
華凌光電為智能顯示器開發的圖形應用程式 設計了內建圖控物件Windows APP的 GUI/GUI builder 應用軟體，GUI builder 設計上主要用意是在客戶還沒購入硬體 (Smart Display) 前， 可先透過模擬器功能 模擬顯示效果和功能。此外客戶可以利用此軟體上拖曳小工具(Widgets)功能預覽並進行畫面設計，透過「所見即所得」來降低使用者設計畫面時間。客戶亦不需透過華淩即可自行更新圖資，WINSTAR GUI Builder軟體僅支援Windows系統。
智慧顯示器產品採用意法半導體 (ST) 控制器設計，支援 TouchGFX 和 STM32CubeIDE 等 ST 開發工具。 除了 GUI Builder之外，您還可以使用 ST 工具來設計 WINSTAR 智慧顯示器模組。
- TouchGFX: 針對STM32微控制器最佳化的先進免費圖形軟體框架。
- STM32CubeIDE: 先進的 C/C++ 開發平台，具有適用於 STM32 微控制器和微處理器的周邊配置、程式碼產生、程式碼編譯和偵錯功能。
- STM32CubeMX: 一個圖形工具，可以非常輕鬆地配置 STM32 微控制器，並為 Arm® 產生相應的初始化 C 程式碼。 Cortex®-M 核心或部分 Linux® Arm® 設備樹 Cortex®-一個核心，通過一個逐步的過程。
- STM32CubeProg: 一款用於對 STM32 產品進行程式設計的一體化多作業系統軟體工具。 它提供了一個易於使用且高效的環境，用於透過調試介面（JTAG 和 SWD）和引導程式介面（UART、USB DFU、I2C、SPI 和 CAN）讀取、寫入和驗證裝置記憶體。
如果您已購買WINSTAR Smart Display，想要透過Touch GFX 自行開發的話，您可以透過網站與我們聯絡取得 initial code。
WINSTAR 智能顯示器是客戶最明智的選擇，新發表4.3吋智能顯示器 CAN 系列 TFT 重要特色:
- 輸入電壓動態範圍5V至28V，典型電壓12V。
- 開機自我檢測並開啟螢幕。
- CAN bus通訊介面。
- 支援Custom CAN ID通訊協定，起始通訊速率為250Kbps。
- 內建16MB快閃記憶體(FLASH)，儲存字型和圖控物件。
- 支援投射電容式觸控面板(PCAP)。
- 內建蜂鳴器，受控於主機。
- 示範板(Demo. Set)主機可再多個平台使用，例如:電腦(USB轉CAN加密狗)、MCU、樹莓派(+PiCAN2)。
- 支援 8 通道雙向 GPIO，TTL 3.3V 邏輯電平。透過 PC 工具、Smart Display GUI Builder 進行設定。
- 不需程式設計背景，即可透過WINSTAR GUI Builder進行使用介面設計！(►點擊連結到GUI Builder介紹)
- 採用STM32F系列MCU設計並支援意法半導體(STMicroelectronics)的軟體開發工具。
如果您需要免費體驗 WINSTAR GUI Builder 應用軟體，歡迎聯絡我們。
我們也提供包含所有必要配件的示範套件，讓您可以在智能顯示器(Smart Display)上實現您的GUI設計。

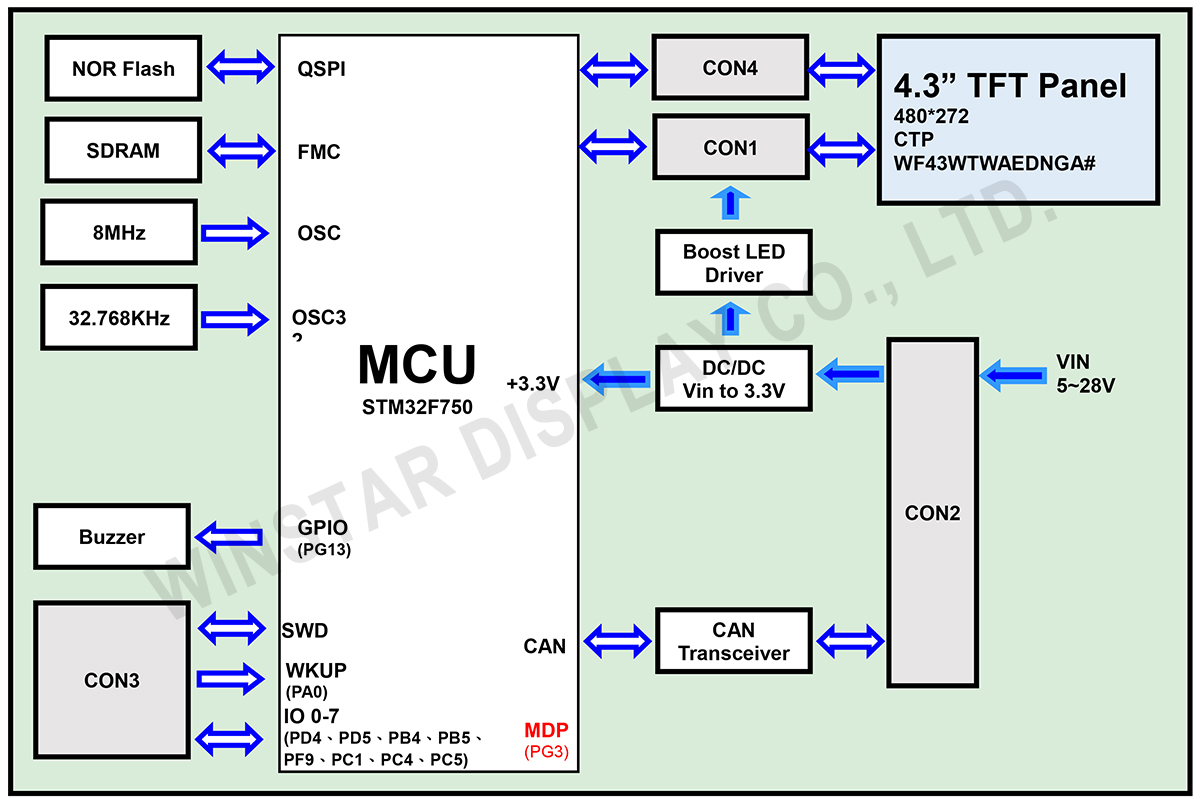

規格圖
產品規格
規格說明
| 項目 | 標準值 | 單位 |
|---|---|---|
| 工作電壓 | 5-28 | Vdc |
| 通訊介面 | CAN bus | N/A |
| MCU | STM32F750 | N/A |
| 快閃記憶體容量 | 16 | MB |
| 尺寸 | 4.3 | 吋 |
| 解析度 | 480 × RGB × 272(TFT) | dots |
| 模組尺寸 | 119.3(W) × 67.2(H) × 13(D) | mm |
| 有效尺寸 | 95.04(W) × 53.856 (H) | mm |
| 像素間距 | 0.198(H) × 0.198(V) | mm |
| 亮度 | 最小值: 300; 典型值: 400 | cd/m2 |
| 背光類型 | TFT全透 | |
| 視角 | 80/80/80/80 | |
| 長寬比 | 16:9 | |
| 觸控面板 | 電容式觸控面板 (PCAP) | |
| 表面 | 亮面 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -30 | － | +80 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
| 供電電壓 | VIN | +30 | V |
電氣特性
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 供電電壓 | VCC | 5 | 12 | 28 | V |
| 供電電流 | ICC | - | 180 | mA | |
| I/O 接腳電壓 | - | - | - | 3.3 | V |
BOM
| 項目 | 說明 |
|---|---|
| LCM | WF43WTWAEDNGA# |
| PCBA | SV10004R300WB00N0100 |
Pin功能定義
CN2 定義
| Pin | 符號 | 功能說明 | 備註 |
|---|---|---|---|
| 16 | GND | Power GND | Input |
| 15 | Reserve | -- | -- |
| 14 | Reserve | -- | -- |
| 13 | VIN | Power +5V~+28V | Input |
| 12 | GND | Power GND | Input |
| 11 | Reserve | -- | -- |
| 10 | Reserve | -- | -- |
| 9 | VBUS | -- | -- |
| 8 | Reserve | -- | -- |
| 7 | Reserve | -- | -- |
| 6 | GND | Power GND | Input |
| 5 | GND | Power GND | Input |
| 4 | CAN_L | CAN bus D- | BUS I/O |
| 3 | CAN_H | CAN bus D+ | BUS I/O |
| 2 | GND | Power GND | Input |
| 1 | VIN | Power +5V~+28V | Input |
CN3 定義
| Pin | 符號 | 功能說明 | 備註 |
|---|---|---|---|
| 16 | IO_7 | GPIO (PC5) | I/O |
| 15 | IO_6 | GPIO (PC4) | I/O |
| 14 | IO_5 | GPIO (PC1) | I/O |
| 13 | IO_4 | GPIO (PF9) | I/O |
| 12 | IO_3 | GPIO (PB5) | I/O |
| 11 | IO_2 | GPIO (PB4) | I/O |
| 10 | IO_1 | GPIO (PD5) | I/O |
| 9 | IO_0 | GPIO (PD4) | I/O |
| 8 | BOOT0 | -- | -- |
| 7 | WKUP | Wake UP (PA0) | Input |
| 6 | GND | Power GND | Output |
| 5 | NRST | Reset pin for SWD interface | Input |
| 4 | SWDIO | Data pin for SWD interface | I/O |
| 3 | GND | GND for SWD interface | Output |
| 2 | SWCLK | CLK pin for SWD interface | Input |
| 1 | +3V3 | 3.3V power for SWD interface | Output |
CAN_TM 定義:
| Pin | Status | 功能說明 | 備註 |
|---|---|---|---|
| 1 | Open | Switch off terminal resistance 120Ω | Default |
| 2 | Short | Activate terminal resistance 120Ω | -- |
