產品敘述

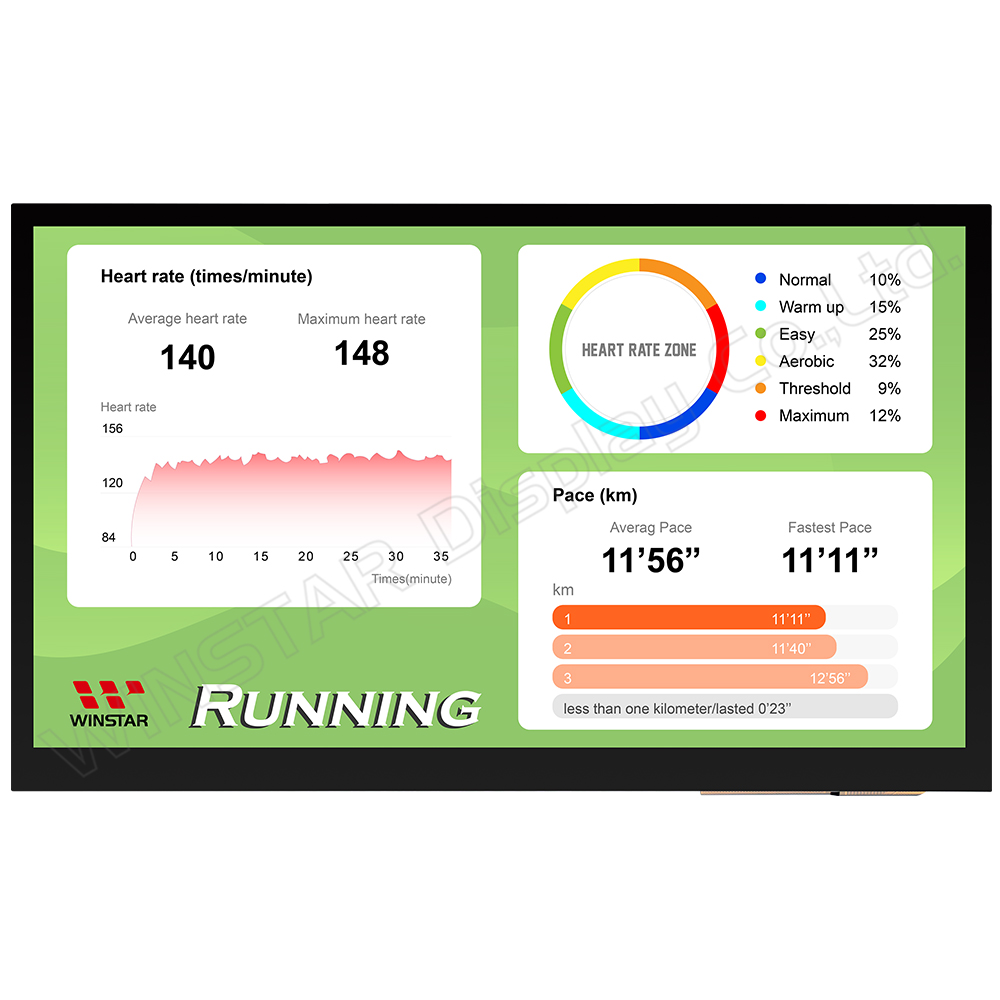

WF101JSYJHLNB0 是一款高效能的 10.1 吋 IPS TFT-LCD 模組，搭載投射電容式觸控面板(PCAP)，並配有電源板。此模組具有高亮度典型值為 900 nits，即使在明亮環境下也能提供鮮明清晰的顯示，並且搭載 IPS 面板，提供 85°廣視角（左、右、上、下），使其在需要全方位可見性的應用中非常理想。
此模組支援 LVDS 介面，有效降低功耗並減少電磁干擾（EMI），非常適合工業和嵌入式應用。PCAP 觸控功能由 ILI2511 IC 提供支援，並透過 USB 介面(選配 I2C 介面)實現 5 點觸控，可靈活整合於各種系統中，提供優異的觸控體驗。此模組解析度為 1024 x 600 像素，適合顯示文字及圖形，提供清晰、精確的顯示效果。模組設計可在寬溫範圍內穩定運行，工作溫度範圍為 -20℃ 至 +70℃，儲存溫度範圍為 -30℃ 至 +80℃，確保在嚴苛環境下仍能穩定運作。

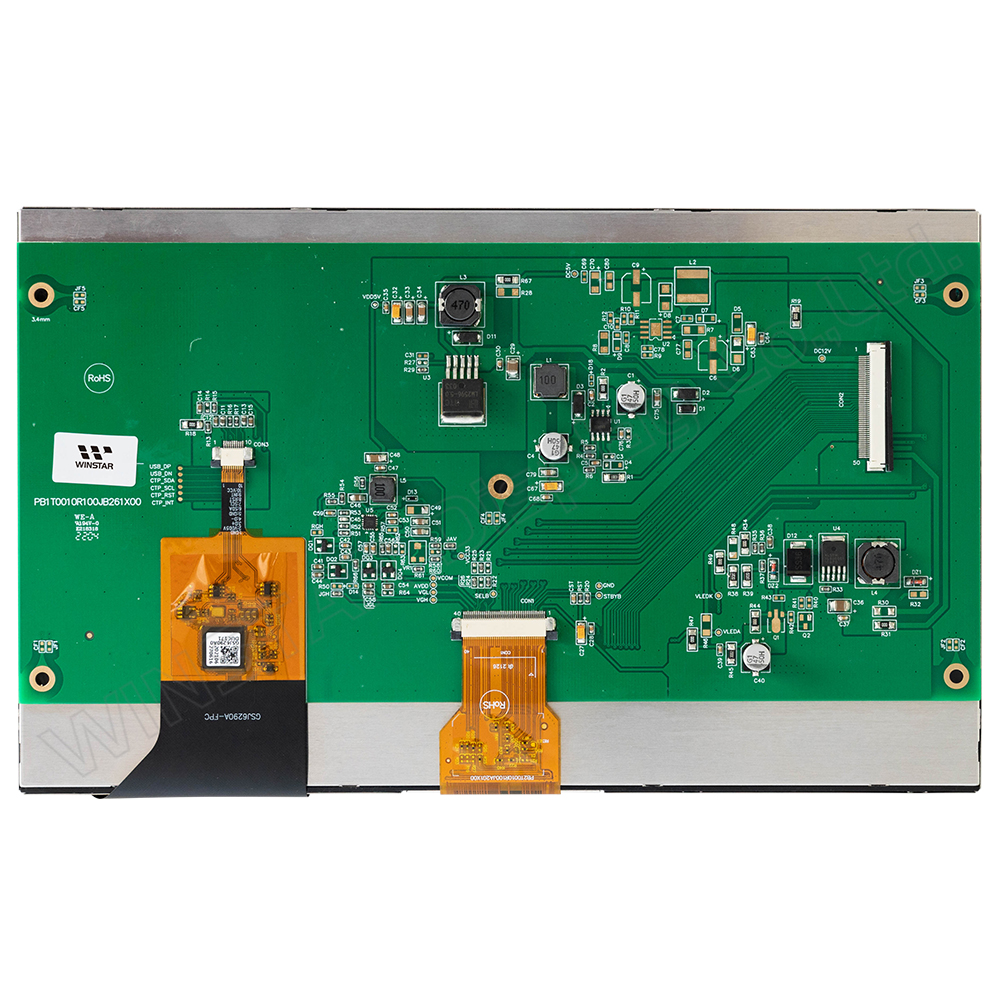

此外，整合電源板使系統設計更加簡單，無需額外的電源元件，提供更加簡化的解決方案來為顯示與觸控功能供電。WF101JSYJHLNB0 是工業控制系統、人機介面(HMI)及其他需要高品質、可靠顯示與觸控性能的應用的理想選擇。

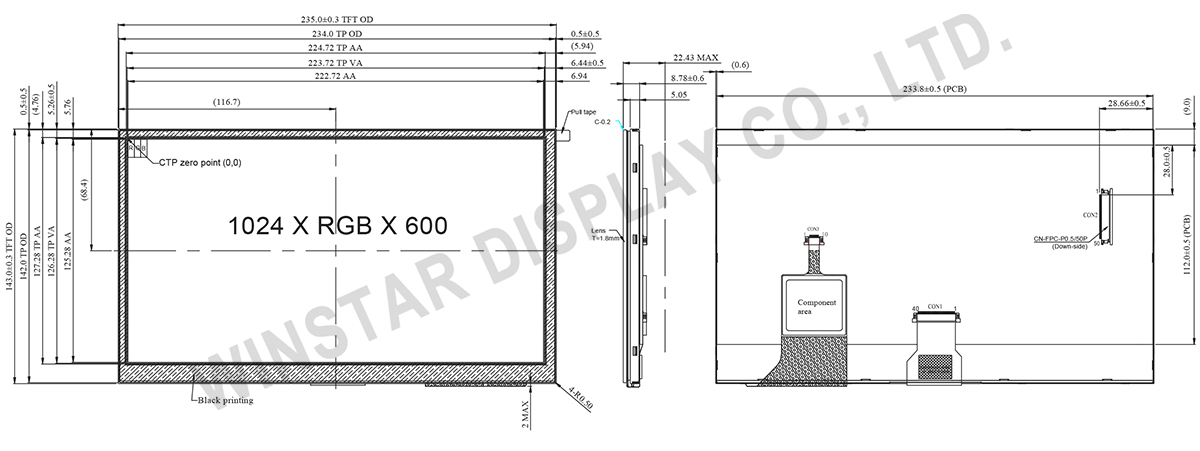

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 10.1 | 吋 |
| 點陣(解析度) | 1024 RGB x 600 | dots |
| 模組尺寸 | 235(W) x 143(H) x 22.43(D) | mm |
| 有效區域尺寸 | 222.72 (H) x 125.28(V) | mm |
| 點間距 | 0.2175(W) x 0.2088(H) | mm |
| LCD類型 | TFT 全透 | |
| 介面 | LVDS | |
| 驅動IC | EK79001HN + EK73215BCGA or Equivalent | |
| 視角 | 85/85/85/85 | |
| 長寬比 | 16:9 | |
| 背光類型 | LED, Normally White | |
| PCAP IC | ILI2511 或相容IC | |
| PCAP 介面 | USB (I2C可用) | |
| PCAP FW 版本 | V6.0.0.0.62.90.1.2 | |
| 觸控面板類型 | 投射電容式觸控面板 (PCAP) | |
| 表面 | 亮面 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
1.典型操作條件 (At Ta = 25 °C)
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| LCM供電電壓+12V | DC12V | - | 12.0 | - | V |
| LCM供電電流+12V | IDC12V | - | 650 | 980 | mA |
| PCAP(I2C) 電源電壓 | DC3V | 3.15 | 3.3 | 3.45 | V |
| PCAP (I2C) 的電源電流 | IDC3V | - | 80 | 120 | mA |
| PCAP電源電壓 | USB_DC 5V | 4.75 | 5.0 | 5.25 | V |
| IUSB_DC 5V | - | 100 | 100 | mA |
2. 背光驅動條件
| 範圍 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| PWM 控制電平 (LED_PWM) | High Level | - | 3.3 | - | V |
| Low Level | - | 0 | - | V | |
| PWM控制佔空比 | - | 1 | - | 100 | % |
| PWM控制頻率 | - | - | 10K | - | Hz |
| LED使用壽命 | - | 50,000 | - | - | Hr |
Pin功能定義
TFT LCD Module
| Pin No. | 符號 | 功能說明 |
|---|---|---|
| 1-3 | DC12V | Digital power |
| 4 | NC | No connection |
| 5-8 | GND | Digital ground |
| 8 | Rxin0- | Negative LVDS differential data inputs |
| 9 | Rxin0+ | Positive LVDS differential data inputs |
| 10 | GND | Digital ground |
| 11 | Rxin1- | Negative LVDS differential data inputs |
| 12 | Rxin1+ | Positive LVDS differential data inputs |
| 13 | GND | Digital ground |
| 14 | Rxin2- | Negative LVDS differential data inputs |
| 15 | Rxin2+ | Positive LVDS differential data inputs |
| 16 | GND | Digital ground |
| 17 | RxCLK- | Negative LVDS differential clock inputs |
| 18 | RxCLK+ | Positive LVDS differential clock inputs |
| 19 | GND | Digital ground |
| 20 | Rxin3- | Negative LVDS differential data inputs |
| 21 | Rxin3+ | Positive LVDS differential data inputs |
| 22 | GND | Digital ground |
| 23 | LED_PWM | Backlight control signal |
| 24 | USB_DC5V | Power supply for PCAP (USB type) |
| 25 | DC3V | Power supply for PCAP (I2C Type) |
| 26 | USB_D+ | Data + (PCAP) |
| 27 | GND | Digital ground |
| 28 | SDA | I2C data input and output (PCAP) |
| 29 | SCL | I2C clock input (PCAP) |
| 30 | INT | External interrupt to the host (PCAP) |
| 31 | RST | External Reset, Low is active (PCAP) |
| 32 | GND | Digital ground |
| 33 | USB_D- | Data - (PCAP) |
| 34-43 | NC | No connection |
| 44-46 | GND | Digital ground |
| 47 | NC | No connection |
| 48-50 | DC12V | Digital power |
