產品敘述

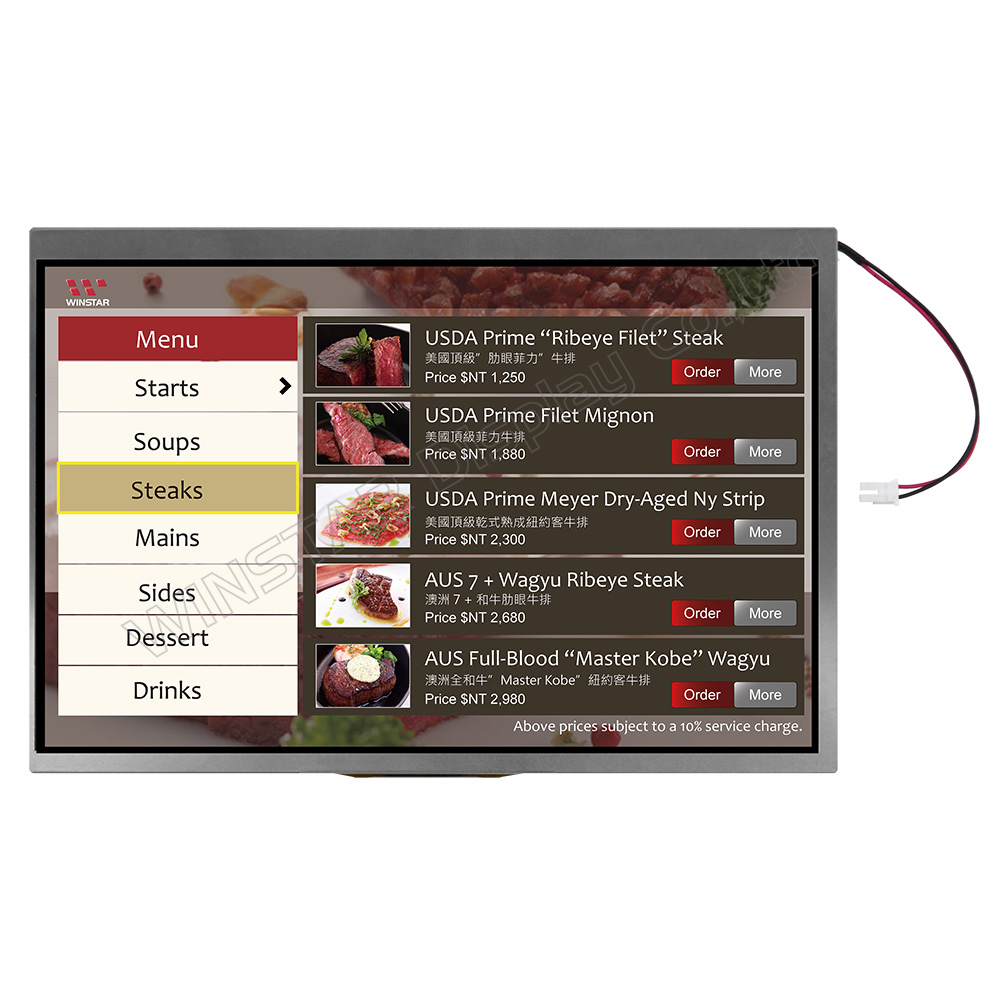

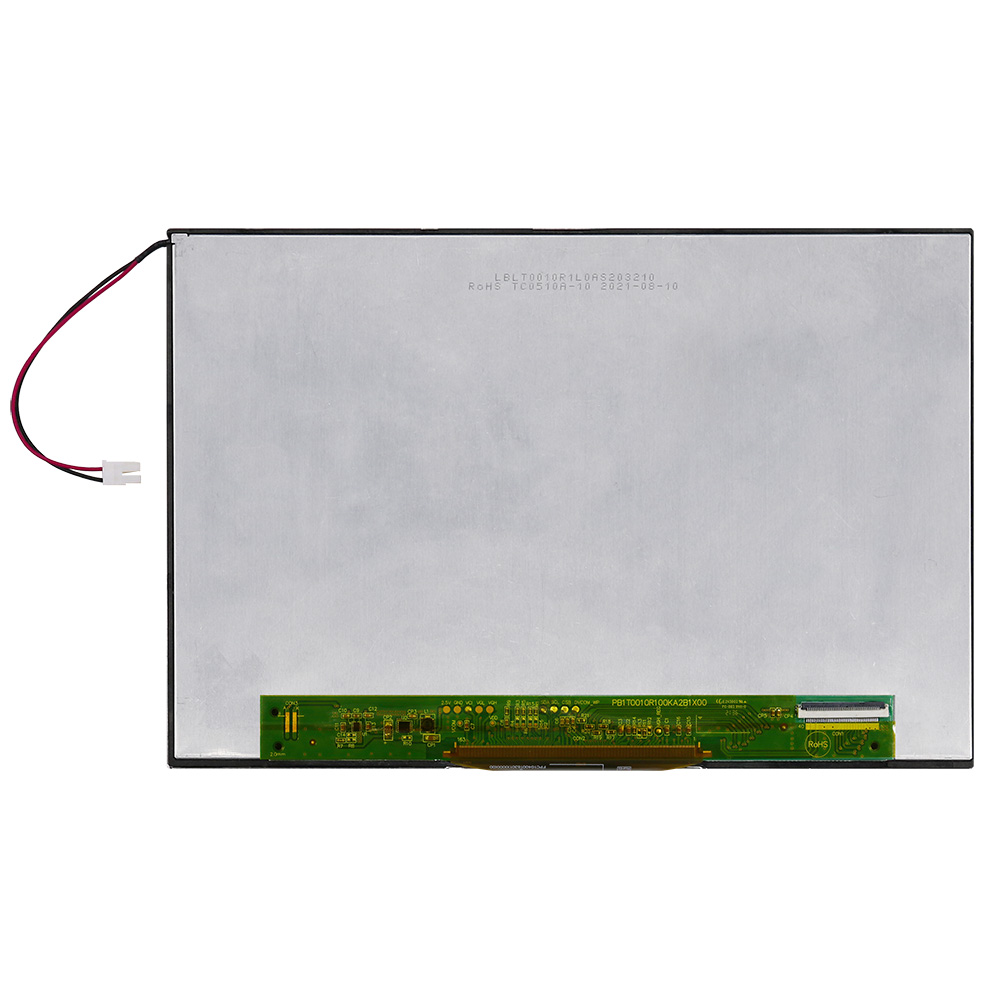

WF101LSWAPLNN0是一款10.1吋高亮的LVDS TFT LCD液晶顯示器模組，解析度為1280x800 像素。WF101L模組內建EK79202B1驅動IC，支援LVDS傳輸介面，WF101LSWAPLNN0採用IPS TFT面板技術具有廣視角特性，模組視角為左:80 / 右:80 / 上:80 / 下:80 度(典型值)，對比度為1000:1 (典型值)、高亮度1100 nits (典型值)、螢幕長寬比16:10，此模組採防眩光玻璃表面，適合有戶外需求的產品應用。另有電容式觸控面板(型號:WF101LSWAPLNG0)供客戶選擇。
此模組電源電壓(VCC)範圍3.0V ~3.5V，典型值為 3.3V; 此型號具有廣溫的特性，工作溫度範圍為-30℃ ~ +85℃，儲存溫度範圍-30℃ ~+85℃。

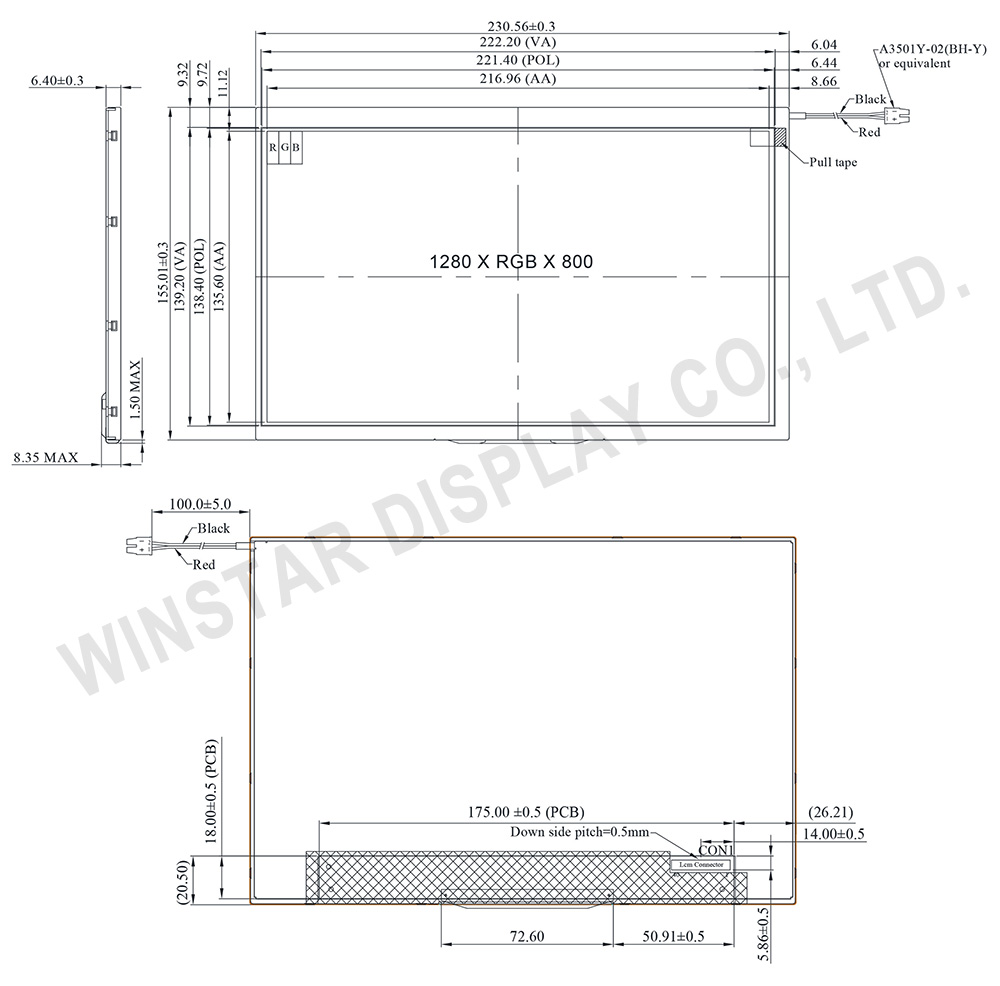

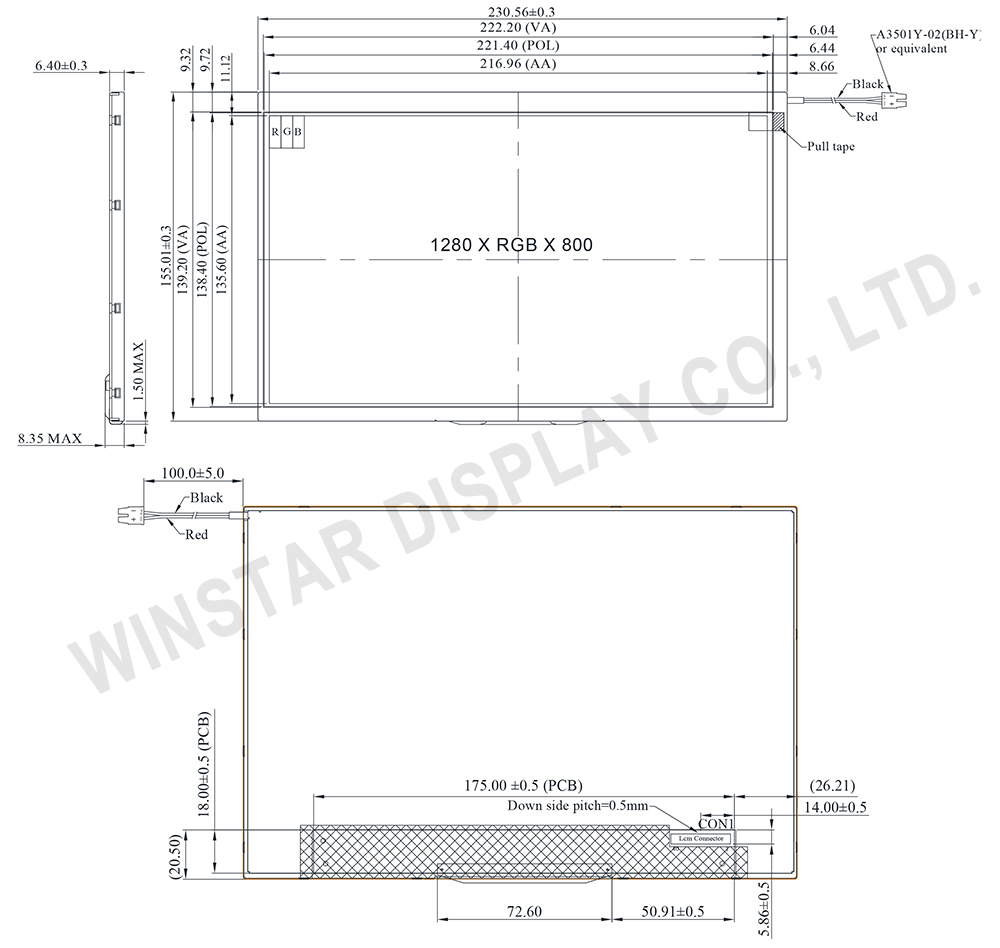

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 10.1 | 吋 |
| 點陣(解析度) | 1280 × 3(RGB) × 800 | dots |
| 模組尺寸 | 230.56 × 155.01 × 6.4 | mm |
| 有效區域 | 216.96 (H) × 135.6(V) | mm |
| 點間距 | 0.1695 × 0.1695 | mm |
| 顯示模式 | TFT全透 | |
| 視角 | 80/80/80/80 | |
| 像素排列 | R.G.B. Vertical Stripe | |
| TFT 驅動IC | EK79202B1 或相容IC | |
| 背光類型 | LED, 白 | |
| 長寬比 | 16:10 | |
| TFT 介面 | LVDS | |
| 觸控面板類型 | 無觸控面板 | |
| 表面 | 防眩光 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -30 | － | +85 | ℃ |
| 儲存溫度 | TST | -30 | － | +85 | ℃ |
電氣特性
| 項目 | 符號 | 標準值 | 單位 | ||
|---|---|---|---|---|---|
| 最小值 | 典型值 | 最大值 | |||
| 電源電壓 | VCC | 3.0 | 3.3 | 3.5 | V |
| VGH | 17.5 | 18.0 | 18.5 | V | |
| VGL | -11.5 | -10.5 | -10.0 | V | |
| VSP | － | 5.5 | － | V | |
| VSN | － | -5.5 | － | V | |
Pin功能定義
| Pin No. | 符號 | I/O | 功能說明 |
|---|---|---|---|
| 1 | NC | - | No connection |
| 2 | VCC | P | Power Supply |
| 3 | VCC | P | Power Supply |
| 4 | NC | - | No connection |
| 5 | NC | - | No connection |
| 6 | NC | - | No connection |
| 7 | GND | P | Ground |
| 8 | Rxin0- | I | -LVDS Differential Data Input |
| 9 | Rxin0+ | I | +LVDS Differential Data Input |
| 10 | GND | P | Ground |
| 11 | Rxin1- | I | -LVDS Differential Data Input |
| 12 | Rxin1+ | I | +LVDS Differential Data Input |
| 13 | GND | P | Ground |
| 14 | Rxin2- | I | -LVDS Differential Data Input |
| 15 | Rxin2+ | I | +LVDS Differential Data Input |
| 16 | GND | P | Ground |
| 17 | RxCLK- | I | -LVDS Differential Clock Input |
| 18 | RxCLK+ | I | +LVDS Differential Clock Input |
| 19 | GND | P | Ground |
| 20 | Rxin3- | I | -LVDS Differential Data Input |
| 21 | Rxin3+ | I | +LVDS Differential Data Input |
| 22 | GND | P | Ground |
| 23 | NC | - | No connection |
| 24 | NC | - | No connection |
| 25 | GND | P | Ground |
| 26 | NC | - | No connection |
| 27 | NC | - | No connection |
| 28 | NC | - | No connection |
| 29 | NC | - | No connection |
| 30 | GND | P | Ground |
| 31 | NC | - | No connection |
| 32 | NC | - | No connection |
| 33 | NC | - | No connection |
| 34 | NC | - | No connection |
| 35 | VGL | P | Gate OFF Voltage |
| 36 | NC | - | No connection |
| 37 | NC | - | No connection |
| 38 | VGH | P | Gate ON Voltage |
| 39 | NC | - | No connection |
| 40 | NC | - | No connection |
I: input, O: output, P: Power
背光驅動狀態
| Pin No. | 符號 | 功能說明 |
|---|---|---|
| 1 | LED+ | Red, LED_ Anode |
| 2 | LED- | Black, LED_ Cathode |
