產品敘述

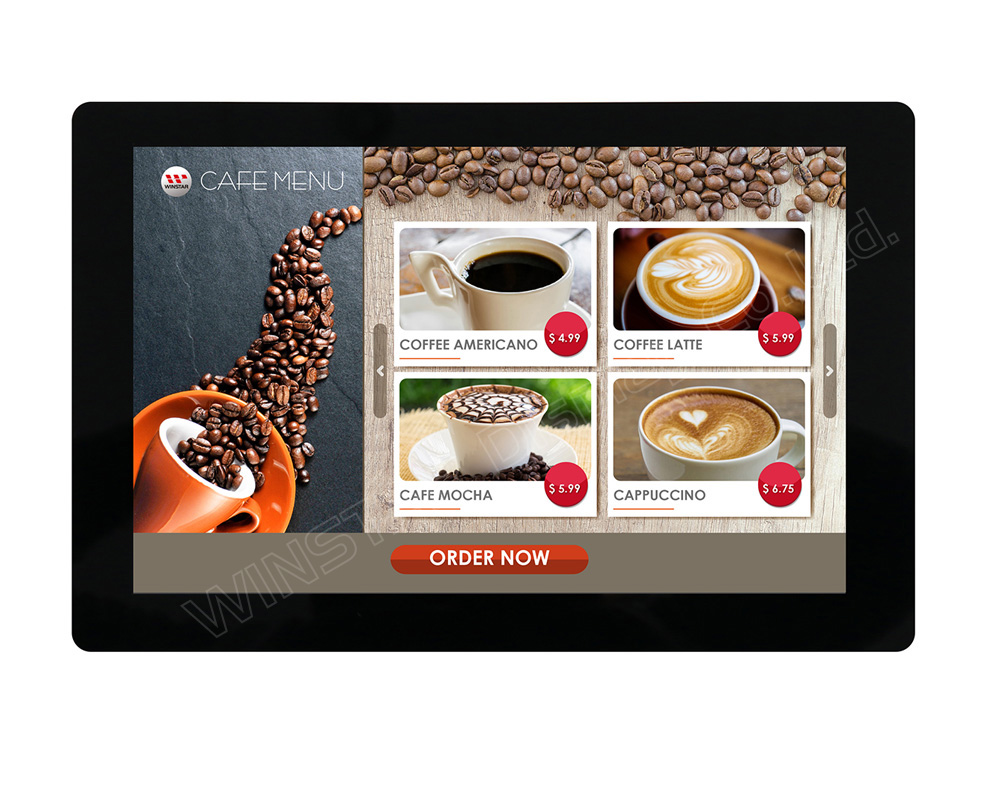

WF101LSWAPLNG0是一款10.1吋TFT顯示器，配備10指感應投射電容式觸控面板(PCAP)。此模組具有1280×800像素的解析度和典型值900 nits的高亮度以及1000:1對比度。模組提供清晰的視覺效果，非常適合各種應用，包括工業控制設備、測試設備、醫療設備、自動販賣機和自動付款機，此模組內建支援LVDS介面的EK79202B1驅動器IC。
WF101LSWAPLNG0採用IPS面板具有左:80度/右:80度/上:80度/下:80度的廣視角。此模組尺寸為257.96×168.6 mm，有效區域尺寸為216.96 × 135.6 mm，配備的投射電容式觸控面板內建驅動IC為GT928，支援I2C介面。此TFT顯示器模組的電源電壓(VCC)為3.0V至3.5V，典型值為3.3V。WF101LSWAPLNG0 可在 -30℃ 至 +85℃ 的廣溫範圍內工作，並在 -30℃ 至 +85℃ 的儲存溫度範圍內保持穩定性，體現了穩健的設計和可靠性。

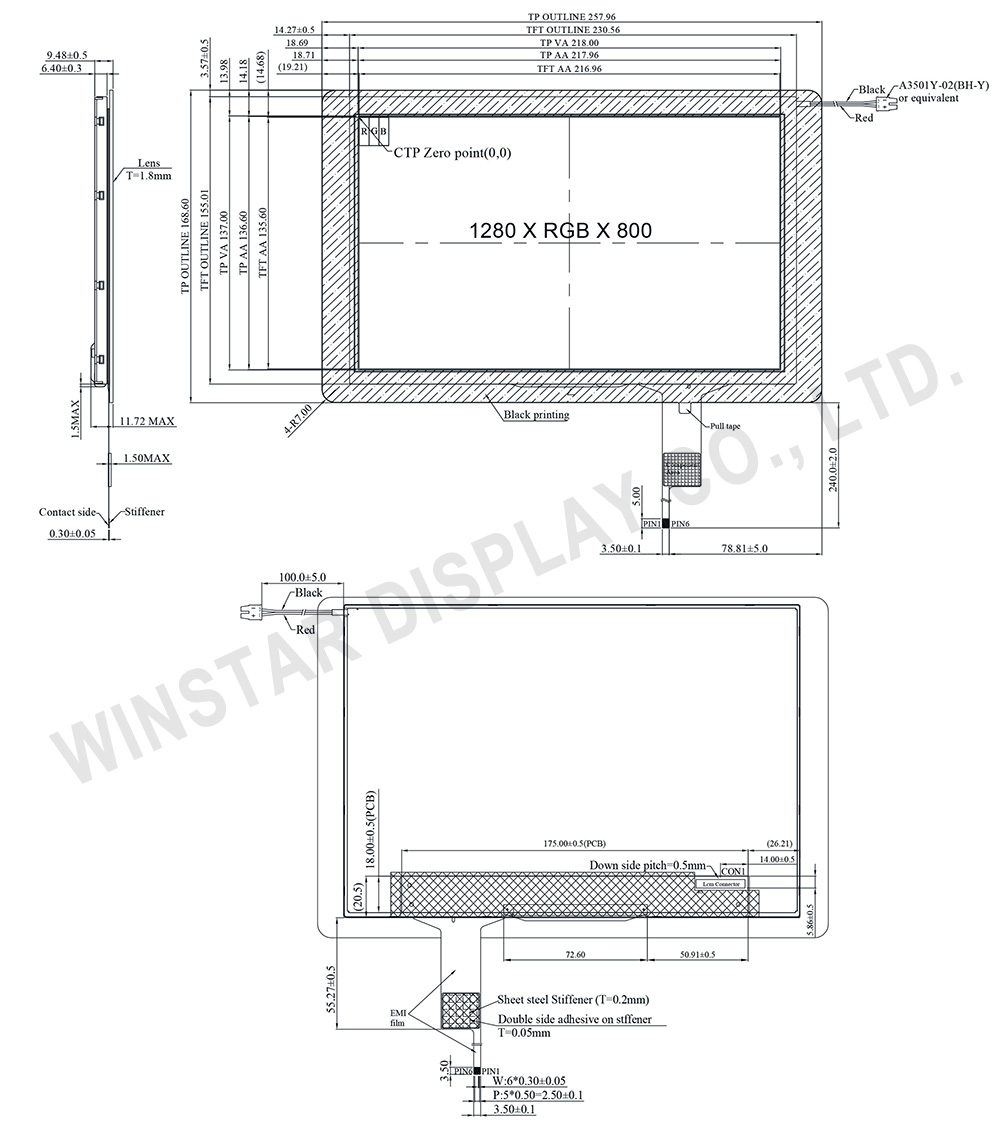

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 10.1 | 吋 |
| 解析度 | 1280 × 3(RGB) × 800 | dots |
| 模組尺寸 | 257.96 × 168.6 × 9.48 | mm |
| 有效區域 | 216.96 (H) × 135.6(V) | mm |
| 點間距 | 0.1695 × 0.1695 | mm |
| 顯示模式 | 黑 , 透射式 | |
| 視角 | 80/80/80/80 | |
| 像素排列 | R.G.B. Vertical Stripe | |
| TFT 驅動 IC | EK79202B1 | |
| 背光類型 | LED, 白 | |
| 長寬比 | 16:10 | |
| TFT 介面 | LVDS | |
| PCAP FW 版本 | 80 | |
| PCAP IC | GT928 | |
| PCAP 介面 | I2C | |
| PCAP 解析度 | 1280*800 | |
| 觸控面板類型 | 投射電容式觸控面板 (PCAP) | |
| 表面 | 亮面 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -30 | － | +85 | ℃ |
| 儲存溫度 | TST | -30 | － | +85 | ℃ |
電氣特性
| 項目 | 符號 | 標準值 | 單位 | ||
|---|---|---|---|---|---|
| 最小值 | 典型值 | 最大值 | |||
| 電源電壓 | VCC | 3.0 | 3.3 | 3.5 | V |
| VGH | 17.5 | 18.0 | 18.5 | V | |
| VGL | -11.5 | -10.5 | -10.0 | V | |
| VSP | － | 5.5 | － | V | |
| VSN | － | -5.5 | － | V | |
| 觸控邏輯電源電壓 | VDDT | 2.8 | － | 3.3 | V |
Pin功能定義
| Pin No. | 符號 | I/O | 功能說明 |
|---|---|---|---|
| 1 | NC | - | No connection |
| 2 | VCC | P | Power Supply |
| 3 | VCC | P | Power Supply |
| 4 | NC | - | No connection |
| 5 | NC | - | No connection |
| 6 | NC | - | No connection |
| 7 | GND | P | Ground |
| 8 | Rxin0- | I | -LVDS Differential Data Input |
| 9 | Rxin0+ | I | +LVDS Differential Data Input |
| 10 | GND | P | Ground |
| 11 | Rxin1- | I | -LVDS Differential Data Input |
| 12 | Rxin1+ | I | +LVDS Differential Data Input |
| 13 | GND | P | Ground |
| 14 | Rxin2- | I | -LVDS Differential Data Input |
| 15 | Rxin2+ | I | +LVDS Differential Data Input |
| 16 | GND | P | Ground |
| 17 | RxCLK- | I | -LVDS Differential Clock Input |
| 18 | RxCLK+ | I | +LVDS Differential Clock Input |
| 19 | GND | P | Ground |
| 20 | Rxin3- | I | -LVDS Differential Data Input |
| 21 | Rxin3+ | I | +LVDS Differential Data Input |
| 22 | GND | P | Ground |
| 23 | NC | - | No connection |
| 24 | NC | - | No connection |
| 25 | GND | P | Ground |
| 26 | NC | - | No connection |
| 27 | NC | - | No connection |
| 28 | NC | - | No connection |
| 29 | NC | - | No connection |
| 30 | GND | P | Ground |
| 31 | NC | - | No connection |
| 32 | NC | - | No connection |
| 33 | NC | - | No connection |
| 34 | NC | - | No connection |
| 35 | VGL | P | Gate OFF Voltage |
| 36 | NC | - | No connection |
| 37 | NC | - | No connection |
| 38 | VGH | P | Gate ON Voltage |
| 39 | NC | - | No connection |
| 40 | NC | - | No connection |
I: input, O: output, P: Power
PCAP PIN 定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | SDA | I2C data input and output |
| 2 | SCL | I2C clock input |
| 3 | RST | External Reset, Low is active |
| 4 | INT | External interrupt to the host |
| 5 | VDDT | Power Supply : +3.3V |
| 6 | GND | Ground for analog circuit |
背光驅動部分
| Pin No. | 符號 | 功能說明 |
|---|---|---|
| 1 | LED+ | Red, LED_ Anode |
| 2 | LED- | Black, LED_ Cathode |
