10.1“高亮 PCAP LVDS IPS TFT模块

型号 WF101LSWAPLNG0

►尺寸：10.1寸
►分辨率：1280x800 像素
►视角：IPS
►接口：LVDS
►驱动IC：EK79202B1
►控制板：无
►亮度（cd/m2）：900
►铁框螺丝孔：无
►触控面板：电容触摸面板 (PCAP)
►支援指数: 10指

PDF下载

索取Demo Code

产品询问

上一个产品回分类页下一个产品

产品叙述

WF101LSWAPLNG0是一款10.1寸TFT显示器，配备10指感应投射电容式触控面板(PCAP)。此模块具有1280×800像素的分辨率和典型值900 nits的高亮度以及1000:1对比度。模块提供清晰的视觉效果，非常适合各种应用，包括工业控制设备、测试设备、医疗设备、自动贩卖机和自动付款机，此模块内建支持LVDS接口的EK79202B1驱动器IC。

WF101LSWAPLNG0采用IPS面板具有左:80度/右:80度/上:80度/下:80度的广视角。此模块尺寸为257.96×168.6 mm，有效区域尺寸为216.96 × 135.6 mm，配备的投射电容式触控面板内建驱动IC为GT928，支持I2C接口。此TFT显示器模块的电源电压(VCC)为3.0V至3.5V，典型值为3.3V。WF101LSWAPLNG0 可在 -30℃ 至 +85℃ 的广温范围内工作，并在 -30℃ 至 +85℃ 的储存温度范围内保持稳定性，体现了稳健的设计和可靠性。

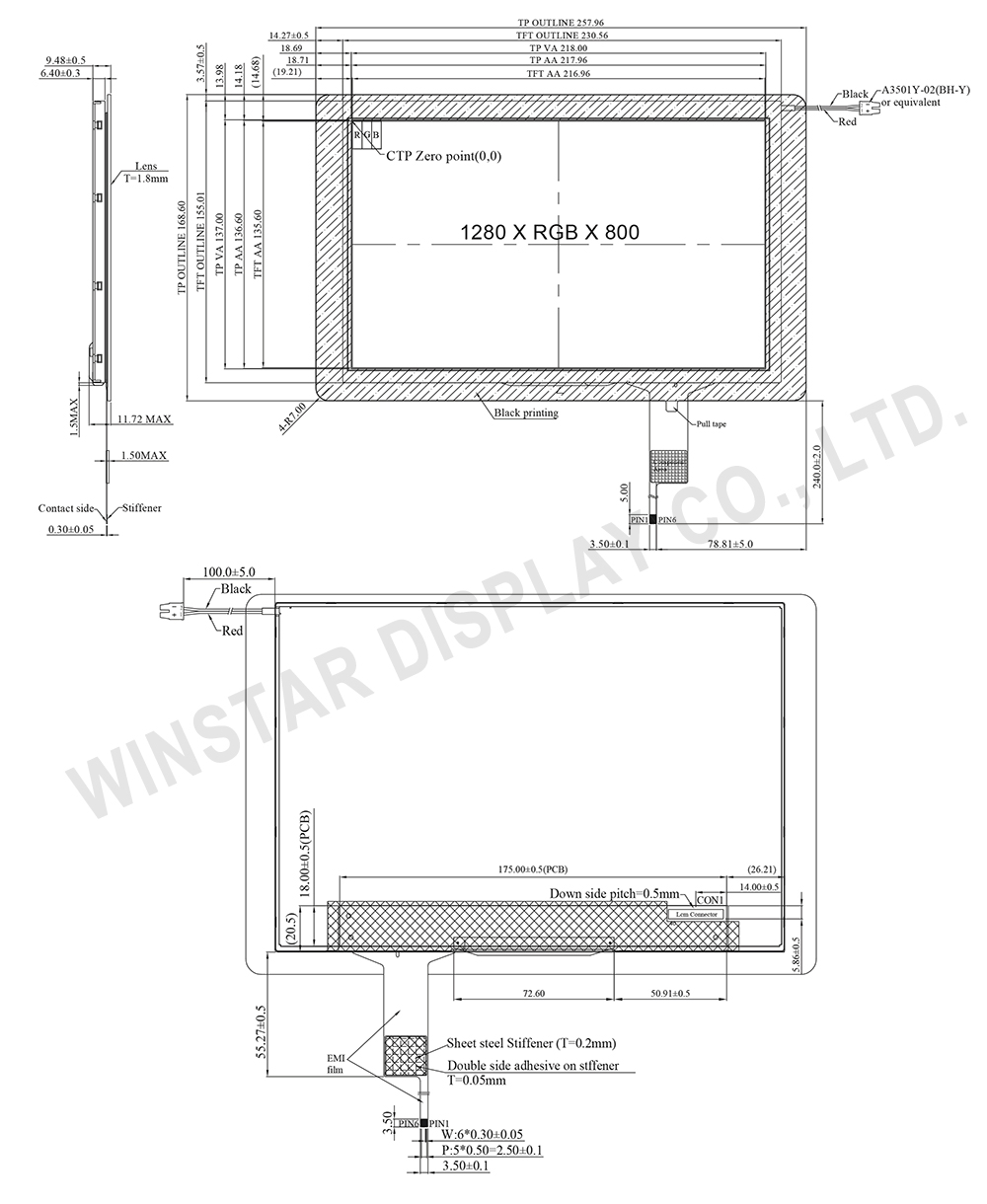

规格图

LVDS Touch Display, LVDS Touch Screen Display - WF101LSWAPLNG0

产品规格

规格说明

项目	规格	单位
显示尺寸(对角线)	10.1	寸
像素数	1280 × 3(RGB) × 800	dots
模块尺寸	257.96 × 168.6 × 9.48	mm
有效区域	216.96 (H) × 135.6(V)	mm
点间距	0.1695 × 0.1695	mm
显示模式	全透
视角	80/80/80/80
像素排列	R.G.B. Vertical Stripe
TFT 驱动 IC	EK79202B1
背光类型	LED, 白
长宽比	16:10
TFT 接口	LVDS
CTP FW 版本	80
CTP IC	GT928
CTP 接口	I2C
CTP 分辨率	1280*800
触控面板类型	投射电容式触控面板 (PCAP)
表面	亮面

最大绝对额定值

项目	符号	最小值	典型值	最大值	单位
工作温度	TOP	-30	－	+85	℃
储存温度	TST	-30	－	+85	℃

电气特性

典型操作条件

项目	符号	标准值			单位
项目	符号	最小值	典型值	最大值	单位
电源电压	VCC	3.0	3.3	3.5	V
	VGH	17.5	18.0	18.5	V
	VGL	-11.5	-10.5	-10.0	V
	VSP	－	5.5	－	V
	VSN	－	-5.5	－	V
触控逻辑电源电压	VDDT	2.8	－	3.3	V

电流消耗

项目	符号	标准值			单位
项目	符号	最小值	典型值	最大值	单位
驱动电流	IGH	－	7.7	－	mA
	IGL	－	7.7	－	mA
	IVCC	－	85	130	mA

背光特性

参数	符号	最小值	典型值	最大值	单位
白色LED背光供电电压	VLED	10.8	12.8	13.6	V
LED背光电流	ILED	－	480	－	mA
LED使用寿命	-	50000	-	-	Hr

Pin功能定义

接口连接器

Pin No.	符号	I/O	功能说明
1	NC	-	No connection
2	VCC	P	Power Supply
3	VCC	P	Power Supply
4	NC	-	No connection
5	NC	-	No connection
6	NC	-	No connection
7	GND	P	Ground
8	Rxin0-	I	-LVDS Differential Data Input
9	Rxin0+	I	+LVDS Differential Data Input
10	GND	P	Ground
11	Rxin1-	I	-LVDS Differential Data Input
12	Rxin1+	I	+LVDS Differential Data Input
13	GND	P	Ground
14	Rxin2-	I	-LVDS Differential Data Input
15	Rxin2+	I	+LVDS Differential Data Input
16	GND	P	Ground
17	RxCLK-	I	-LVDS Differential Clock Input
18	RxCLK+	I	+LVDS Differential Clock Input
19	GND	P	Ground
20	Rxin3-	I	-LVDS Differential Data Input
21	Rxin3+	I	+LVDS Differential Data Input
22	GND	P	Ground
23	NC	-	No connection
24	NC	-	No connection
25	GND	P	Ground
26	NC	-	No connection
27	NC	-	No connection
28	NC	-	No connection
29	NC	-	No connection
30	GND	P	Ground
31	NC	-	No connection
32	NC	-	No connection
33	NC	-	No connection
34	NC	-	No connection
35	VGL	P	Gate OFF Voltage
36	NC	-	No connection
37	NC	-	No connection
38	VGH	P	Gate ON Voltage
39	NC	-	No connection
40	NC	-	No connection

I: input, O: output, P: Power

CTP PIN 定义

Pin	符号	功能说明
1	SDA	I2C data input and output
2	SCL	I2C clock input
3	RST	External Reset, Low is active
4	INT	External interrupt to the host
5	VDDT	Power Supply : +3.3V
6	GND	Ground for analog circuit
