產品敘述

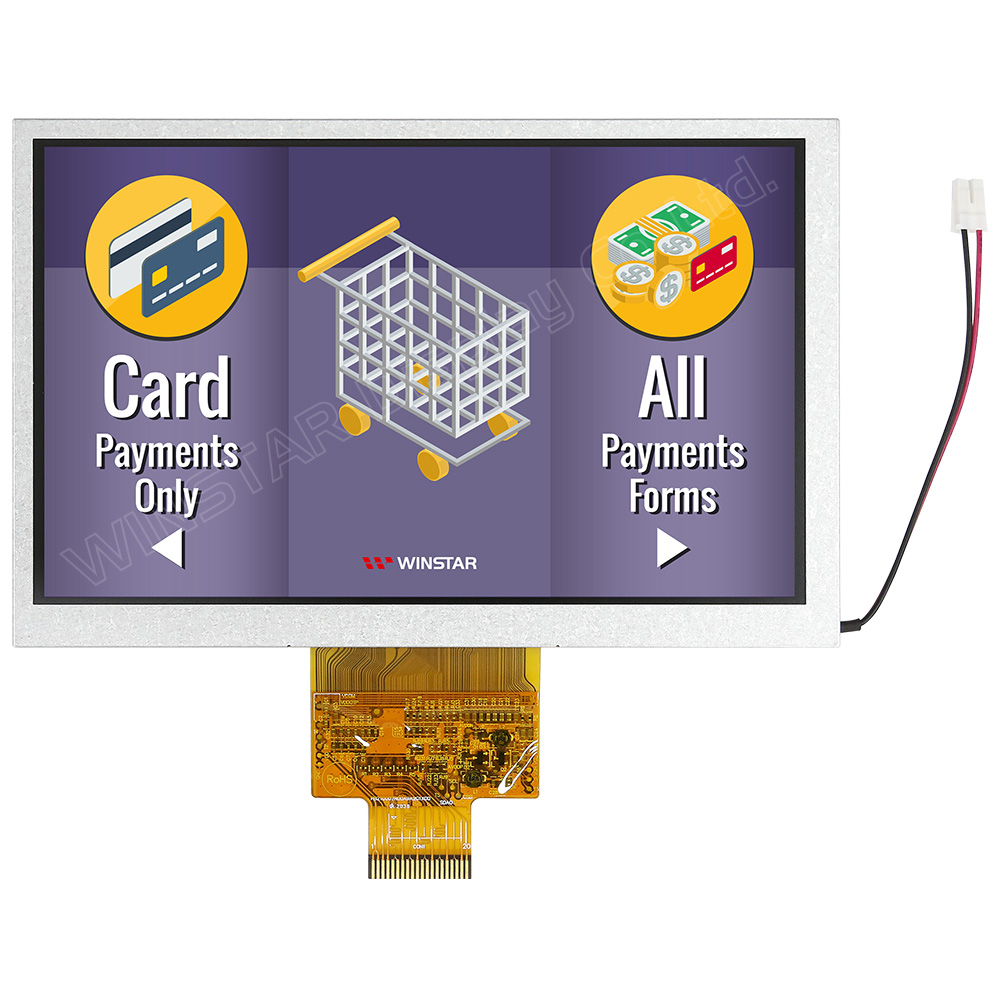

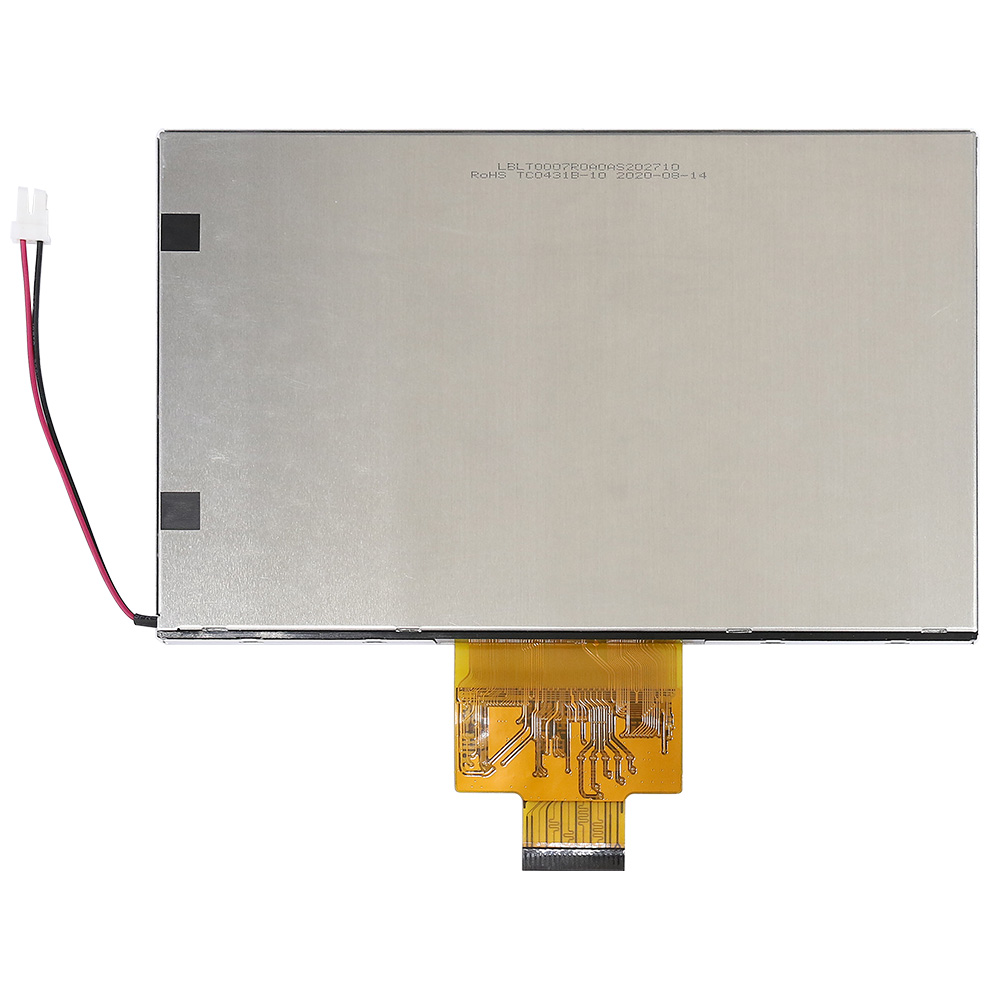

WF70A9SWAGLNN0 是一款7吋具有高亮度和廣溫的IPS TFT LCD 顯示器，解析度為 800x480 像素。 此模組內建 HX8249-A 和 HX8678-C 驅動 IC，與使用 RGB 介面的 WF70A9SWAGDNN0 型號不同，此模組支援 LVDS 介面。LVDS (低電壓差分信號) 技術運用在TFT 顯示器上 越來越受歡迎，此技術適合需要高速數據傳輸的 TFT LCD模組，LVDS (Low Voltage Differential Signaling) 即低電壓差分信號傳輸模式，它在提供高資料傳輸率的同時會有很低的功耗，具有很多優勢，如:低電壓電源的相容性、低雜訊、高雜訊抑制能力、可靠的信號傳輸等。
WF70A9SWAGLNN0 採用IPS技術可以讓視角更寬廣，典型值為上:80 /下:80 /左:80 /右:80度， 模組並具有 高對比度1000:1與高亮度1000 nits (典型值)，使用防眩光玻璃表面，螢幕長寬比為15:9，VCC 電源電壓為 2.7V~3.6V (典型值為3.3V)。工作溫度範圍-30℃~+80℃;儲存溫度範圍-40℃~+85℃。

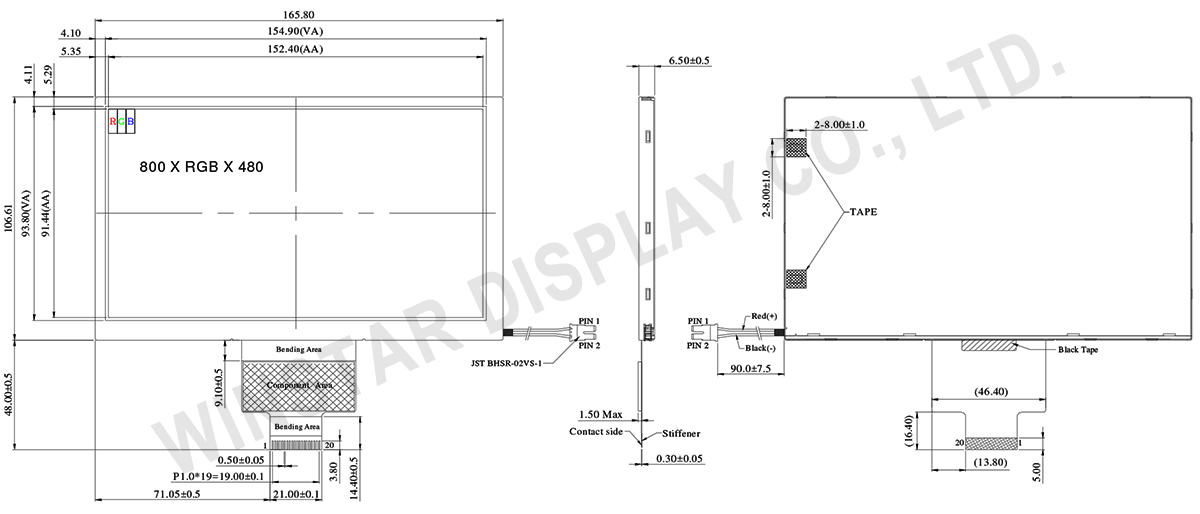

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 尺寸(對角線) | 7.0 | 吋 |
| 點陣(解析度) | 800 x RGB x 480(TFT) | dots |
| 模組尺寸 | 165.8 (W) x 106.61 (H) x 6.5(D) | mm |
| 有效區域 | 152.40 x 91.44 | mm |
| 點間距 | 0.1905 x 0.1905 | mm |
| LCD類型 | TFT, TFT 全透 | |
| 視角 | 80/80/80/80 | |
| TFT 介面 | LVDS | |
| TFT 驅動 IC | HX8249-A + HX8678-C 相容IC | |
| 長寬比 | 15:9 | |
| 背光類型 | LED, 平常白 | |
| 觸控面板 | 無觸控面板 | |
| 表面 | 防眩光 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -30 | － | +80 | ℃ |
| 儲存溫度 | TST | -40 | － | +85 | ℃ |
電氣特性
工作條件
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 電源電壓 | Vcc | 2.7 | 3.3 | 3.6 | V |
| 電源電流 | Icc | － | 133 | 200 | mA |
Pin功能定義
LCM PIN 定義
| Pin | 符號 | 功能說明 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | VCC | Power voltage | |||||||||
| 2 | VCC | Power voltage | |||||||||
| 3 | GND | Power Ground | |||||||||
| 4 | GND | Power Ground | |||||||||
| 5 | LVD0N | Input pins without termination resistor for LVDS mode. Keep these pins floating or connect to VSS1 if not used. |
|||||||||
| 6 | LVD0P | ||||||||||
| 7 | GND | Power Ground | |||||||||
| 8 | LVD1N | Input pins without termination resistor for LVDS mode. Keep these pins floating or connect to VSS1 if not used. |
|||||||||
| 9 | LVD1P | ||||||||||
| 10 | GND | Power Ground | |||||||||
| 11 | LVD2N | Input pins without termination resistor for LVDS mode. Keep these pins floating or connect to VSS1 if not used. |
|||||||||
| 12 | LVD2P | ||||||||||
| 13 | GND | Power Ground | |||||||||
| 14 | LVDSCKN | Input pins without termination resistor for LVDS mode. Keep these pins floating or connect to VSS1 if not used. |
|||||||||
| 15 | LVDSCKP | ||||||||||
| 16 | GND | Power Ground | |||||||||
| 17 | LVD3N | Input pins without termination resistor for LVDS mode. Keep these pins floating or connect to VSS1 if not used. |
|||||||||
| 18 | LVD3P | ||||||||||
| 19 | DINT | Input data format selection. Effective when FCS=1.
|
|||||||||
| 20 | SC | RL&TBSelection 1: Left to Right, Top to Bottom. (Default) 0: Right to Left, Bottom to Left. |
背光 PIN 定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | VLED+ | Red, LED_ Anode |
| 2 | VLED- | Black, LED_ Cathode |
