產品敘述

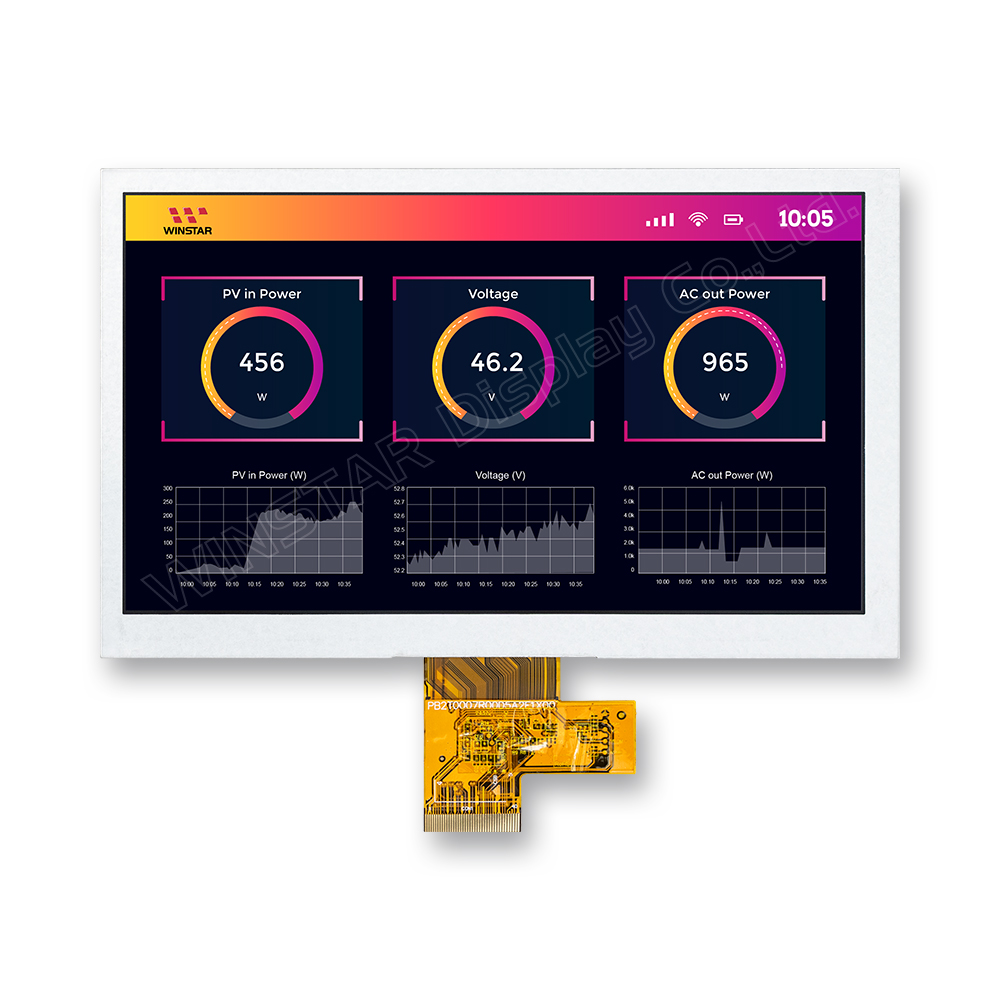

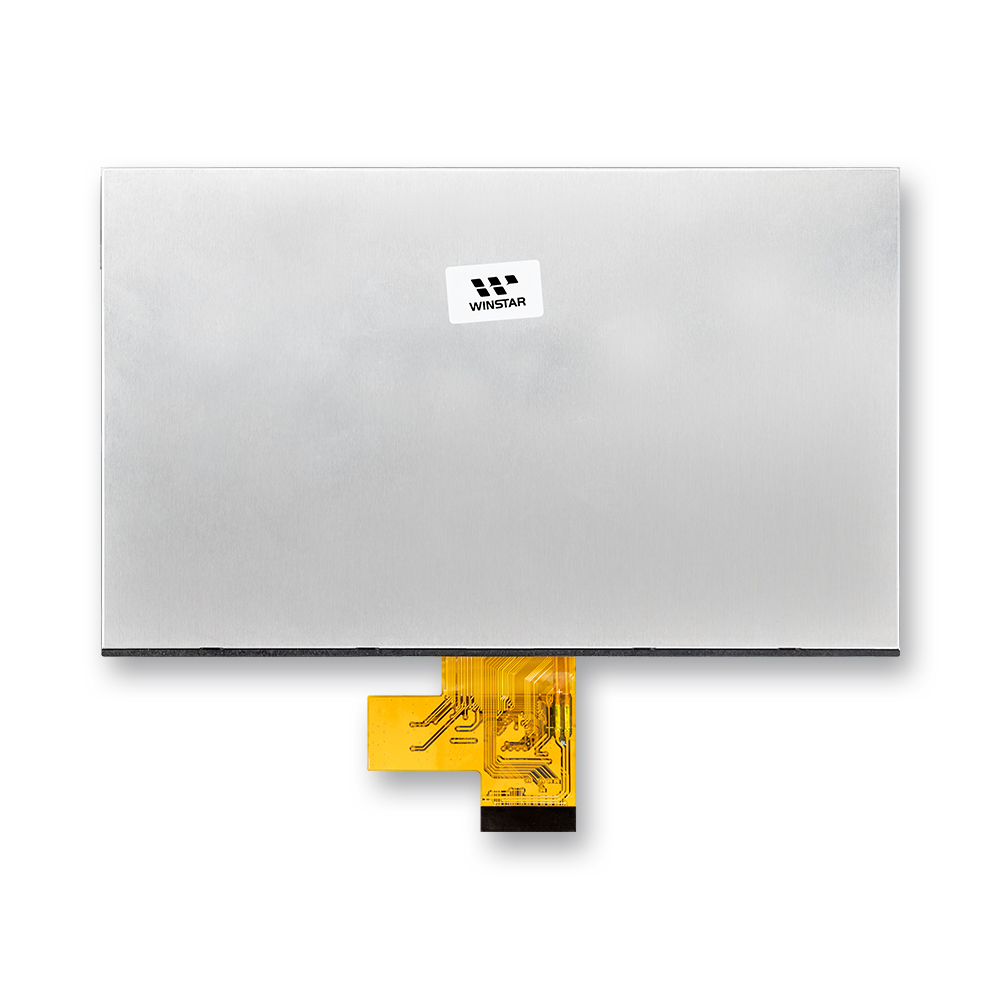

WF70D5TWAHLNN0 是一款 7 吋廣溫 IPS TFT LCD 顯示器，解析度為 1024×600，採用 LVDS 介面，並搭載 JD9165BA 驅動 IC。
此款 TFT LCD 典型亮度為 600 cd/m²，對比度為 1000:1。IPS 面板提供 80/80/80/80 度（典型值）的廣視角。模組外觀尺寸為 165.0 × 100.0 × 5.6 mm，有效顯示區域為 154.2144 × 85.92 mm。
工作溫度範圍為 -30°C 至 +85°C，儲存溫度範圍為 -40°C 至 +90°C，適合需要在較寬環境溫度範圍下運作的顯示應用。

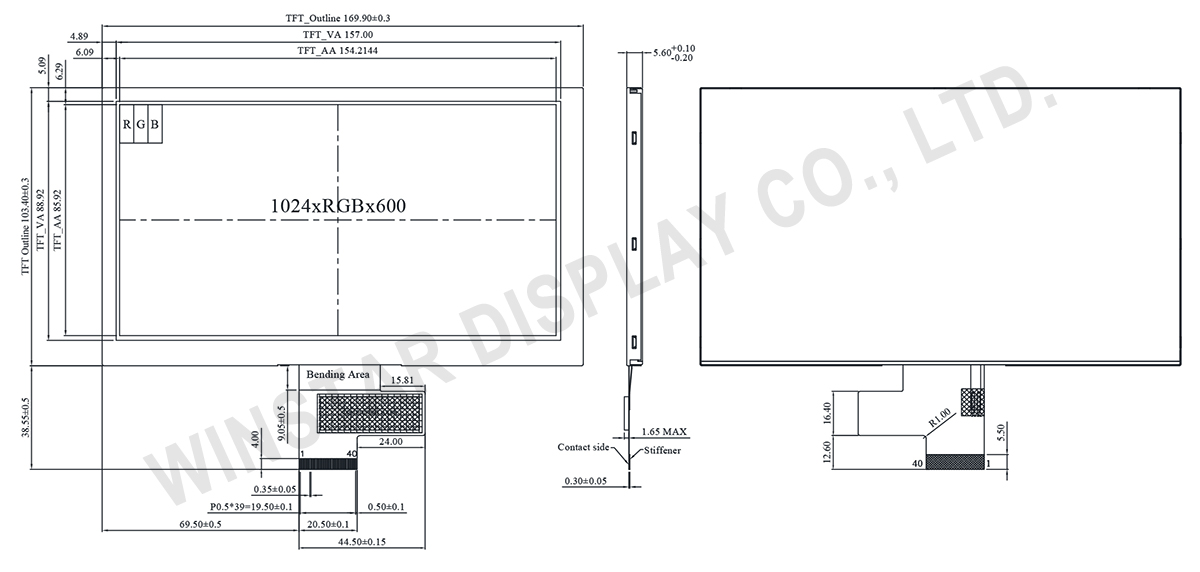

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 尺寸(對角線) | 7.0 | 吋 |
| 點陣(解析度) | 1024 × RGB × 600(TFT) | dots |
| 模組尺寸 | 169.9(W) × 103.4(H) ×5.6(D) | mm |
| 有效區域 | 154.2144 × 85.92 | mm |
| 點間距 | 0.1506 × 0.1432 | mm |
| LCD類型 | TFT 全透 | |
| 視角 | 80/80/80/80 | |
| TFT 驅動 IC | JD9165BA | |
| 背光類型 | LED, 平常白 | |
| TFT 介面 | LVDS | |
| 觸控面板 | 無觸控面板 | |
| 表面 | 防眩光 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -30 | － | +85 | ℃ |
| 儲存溫度 | TST | -40 | － | +90 | ℃ |
電氣特性
工作條件
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 電源電壓 | VDD | 3.0 | 3.3 | 3.6 | V |
| 類比電源 | AVDD | - | 11 | - | V |
| TFT VGH 電壓 | VGH | 19.5 | 20 | 20 | V |
| TFT VGL 電壓 | VGL | -8.5 | -8 | -7.5 | V |
| TFT Vcom 電壓 | Vcom | - | 4.9 | - | V |
| 電源電流 | IDD | - | 18 | 27 | mA |
| 類比電源電流 | IAVDD | - | 20.94 | - | mA |
| TFT VGH 電流 | IVGH | - | 1.5 | - | mA |
| TFT VGL 電流 | IVGL | - | 1.5 | - | mA |
| TFT Vcom 電流 | IVCOM | - | 1 | - | uA |
LED 驅動條件
| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| LED電流 | － | － | 200 | － | mA |
| LED電壓 | VLED+ | 16.2 | 19.2 | 21.0 | V |
| LED使用壽命 | － | 50,000 | － | － | Hr |
Pin功能定義
1.LCM PIN 定義
| Pin No. | 符號 | 功能說明 |
|---|---|---|
| 1 | VCOM | Common Voltage |
| 2 | VDD | Digital circuit |
| 3 | VDD | Digital circuit |
| 4 | NC | No connection |
| 5 | RESET | Global reset pin |
| 6 | STBYB | Standby mode, Normally pulled high STBYB = “1”, normal operation STBYB = “0”, timing controller, source driver will turn off, all output are High-Z |
| 7 | GND | Ground |
| 8 | RXIN0- | Negative LVDS differential data input |
| 9 | RXIN0+ | Positive LVDS differential data input |
| 10 | GND | Ground |
| 11 | RXIN1- | Negative LVDS differential data input |
| 12 | RXIN1+ | Positive LVDS differential data input |
| 13 | GND | Ground |
| 14 | RXIN2- | Negative LVDS differential data input |
| 15 | RXIN2+ | Positive LVDS differential data input |
| 16 | GND | Ground |
| 17 | RXCLKIN- | Negative LVDS differential clock input |
| 18 | RXCLKIN+ | Positive LVDS differential clock input |
| 19 | GND | Ground |
| 20 | RXIN3- | Negative LVDS differential data input |
| 21 | RXIN3+ | Positive LVDS differential data input |
| 22 | GND | Ground |
| 23 | NC | No connection |
| 24 | NC | No connection |
| 25 | GND | Ground |
| 26 | NC | No connection |
| 27 | NC | No connection |
| 28 | SELB | 6bit/8bit mode select H:6bit / L:8bit |
| 29 | AVDD | Power for Analog Circuit |
| 30 | GND | Ground |
| 31 | VLED- | LED_ Cathode |
| 32 | VLED- | LED_ Cathode |
| 33 | L/R | Horizontal inversion |
| 34 | U/D | Vertical inversion |
| 35 | VGL | Negative power for TFT |
| 36 | NC | No connection |
| 37 | NC | No connection |
| 38 | VGH | Positive power for TFT |
| 39 | VLED+ | LED_ Anode |
| 40 | VLED+ | LED_ Anode |
