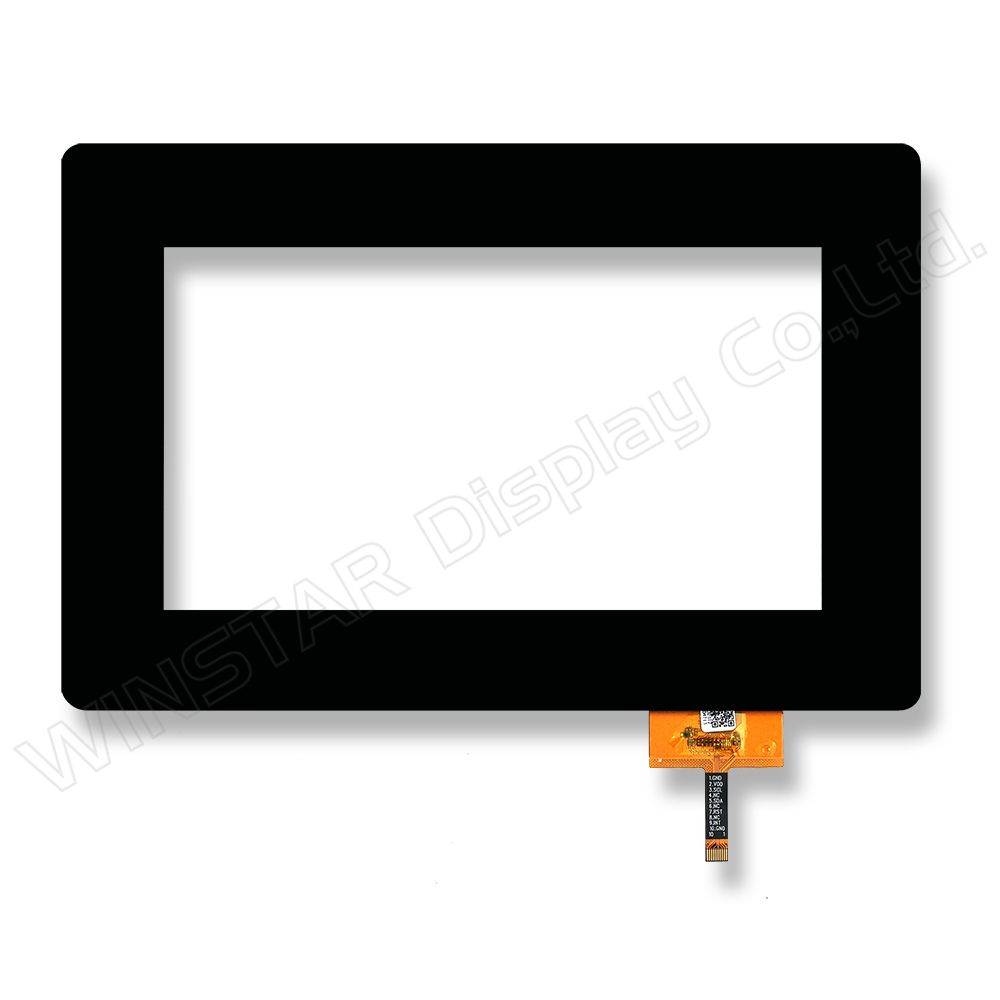

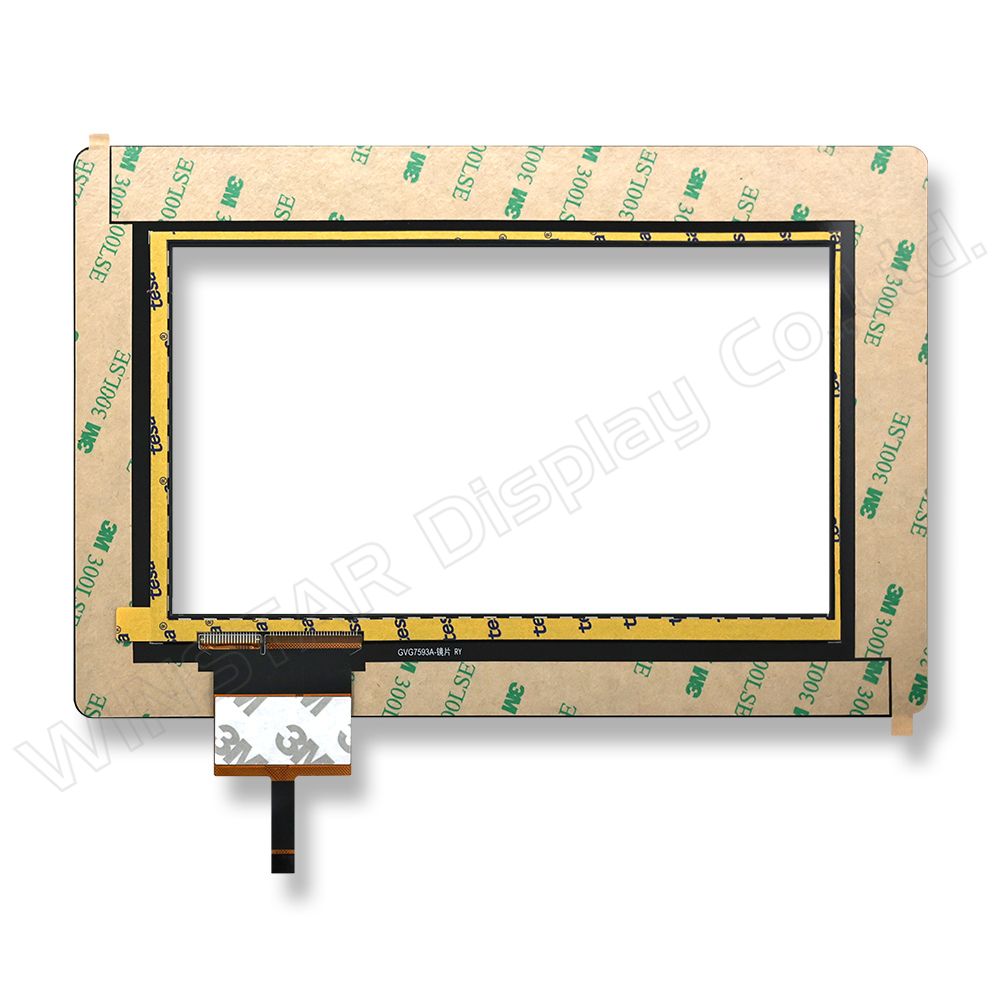

7 吋五指觸控面板

型號 TST0007R0A4111XXXX07

►尺寸: 7吋
►結構: G-G
►外型尺寸: 202 x 135.5 mm
►檢視區域: 155.22 x 86.92 mm
►介面: I2C
►驅動IC:GT911
►適用於TFT型號: WF70A2,WF70A8,WF70B7 系列

產品敘述

TST0007R0A4111XXXX07是一款7吋G-G結構的觸控螢幕。它的外型尺寸為155.22 x 86.92 mm,可視區域為155.22 x 86.92 mm,有效區域為156.22 x 87.92 mm。厚度為2.8±0.15採用分散訊號觸摸技術(D.S.T)。觸控方式採用手指或導電筆,可在觸控螢幕上進行精確操作,支援5指觸控。表面硬度大於等於7H,採用I2C介面,並且支援Android 2.0以及4.2 Windows作業系統。TST0007R0A4111XXXX07 的工作電壓為3.1至3.5V,驅動IC為GT911,典型值為3.3V,此可搭配下列TFT系列: WF70A2,WF70A8,WF70B7。

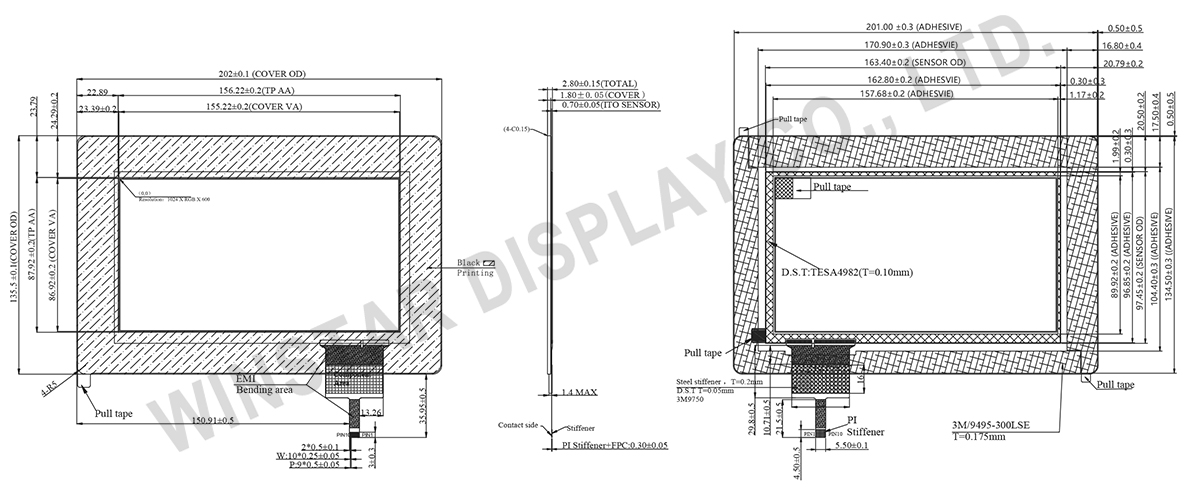

規格圖

7 inch Five-finger Touch Panel - TST0007R0A4111XXXX07
Data source ref:TST0007R0A4111XXXX07

產品規格

規格說明

結構

結構 Materials Used Comment
COVER LENS GLASS 厚度:1.80mm
SCA Adhesive 厚度:0.20mm
ITO GLASS ITO GLASS 厚度:0.70mm

Mechanical characteristics

項目 產品敘述 單位
外型尺寸 202.00±0.1 × 135.50±0.1 mm
檢視區域 155.22±0.2 × 86.92±0.2 mm
有效區域 156.22±0.2 × 87.92±0.2 mm
厚度 2.8±0.15(With D.S.T) mm
Input Method Finger Or Conductive Pen
Hardness Of Surface ≥7H
Accuracy ±1mm@10mm mm
Support Operation Finger  Five-finger touch
Channel 14 × 26
介面 I2C
Supported Operating Systems Android2.0-4.2、Windows

電氣特性

項目 說明 單位
工作電壓 3.1-3.5V V
Chatting Times <10ms ms
FW GVG7593A_COF_V67_LU_5F_1024X600_14X26_20230928.cfg
FW Version 67
