產品敘述

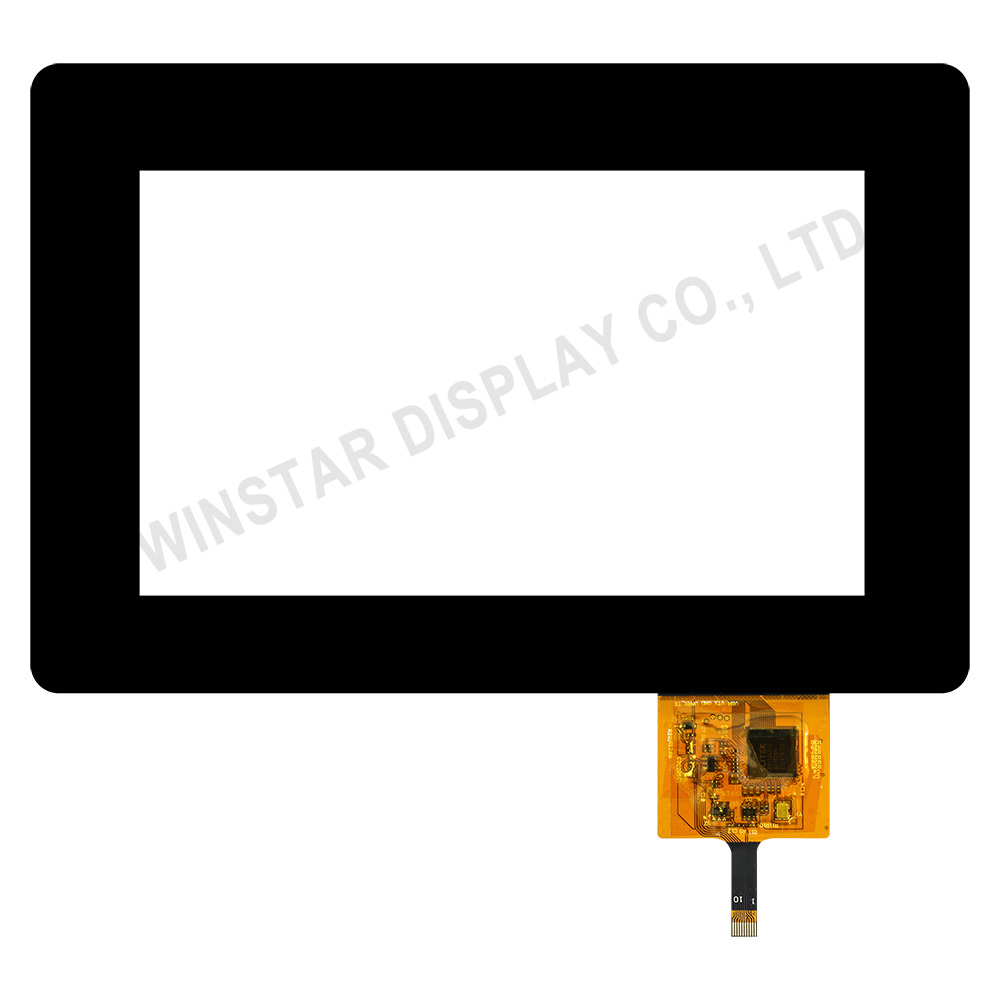

TST0007R0B4111XXXX00 為 7 吋投射式電容觸控面板，搭載 ILI2511 控制器，支援 I2C 與 USB 介面。提供 10 點觸控，滿足多點觸控需求，標準工作電壓為 5.0V。適合整合至工業設備、智慧裝置或 HMI 應用，提供可靠、精準且靈敏的觸控體驗。

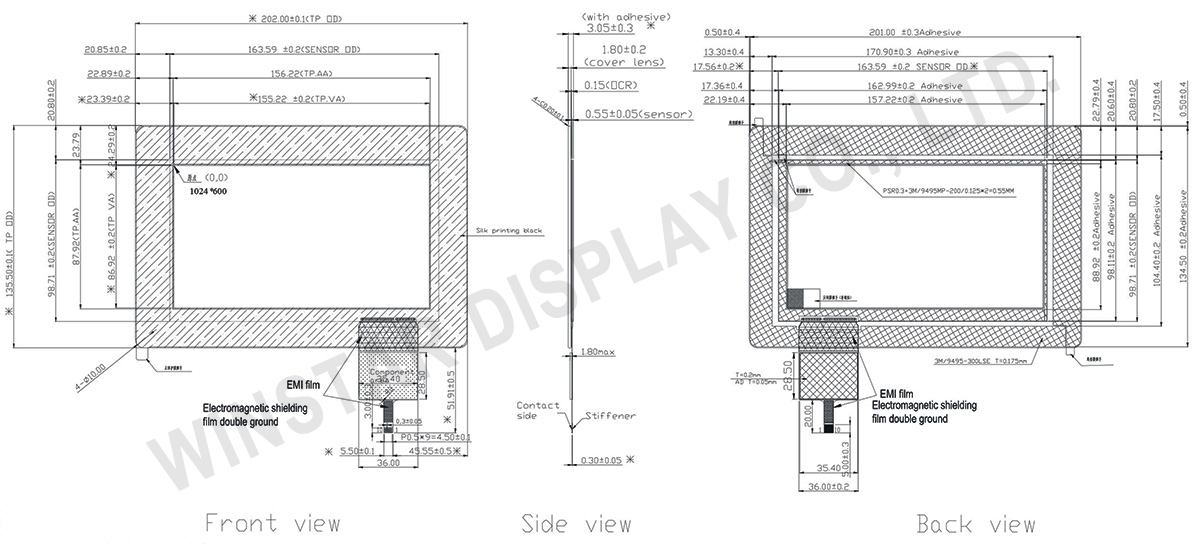

規格圖

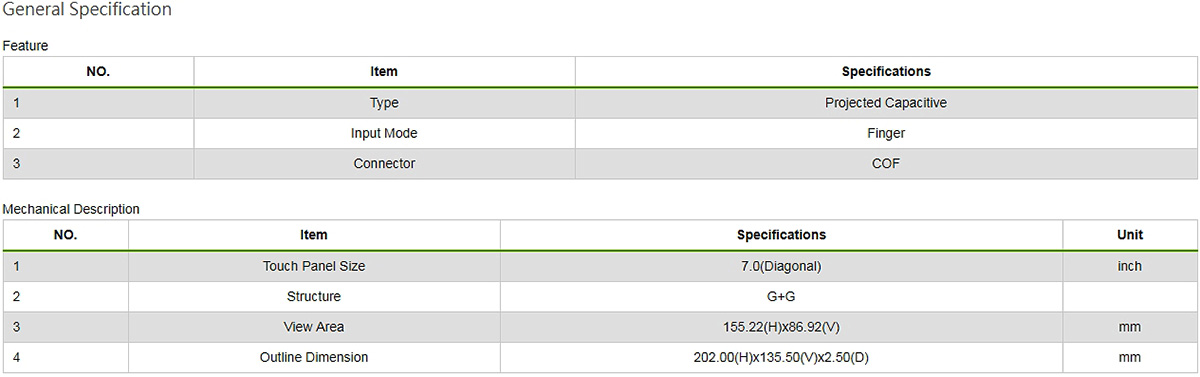

產品規格
規格說明
特色
| NO. | 項目 | 產品規格 |
|---|---|---|
| 1 | 類型 | 電容式觸控面板(PCAP) |
| 2 | 輸入模式 | 手指 |
| 3 | 連接器 | COF |
機械描述
| NO. | 項目 | 產品規格 | 單位 |
|---|---|---|---|
| 1 | 觸控面板尺寸 | 7.0(對角線) | 吋 |
| 2 | 結構 | G+G | |
| 3 | 檢視區域 | 155.22(H)x86.92(V) | mm |
| 4 | 外型尺寸 | 202.00(H)x135.50(V)x2.50(D) | mm |

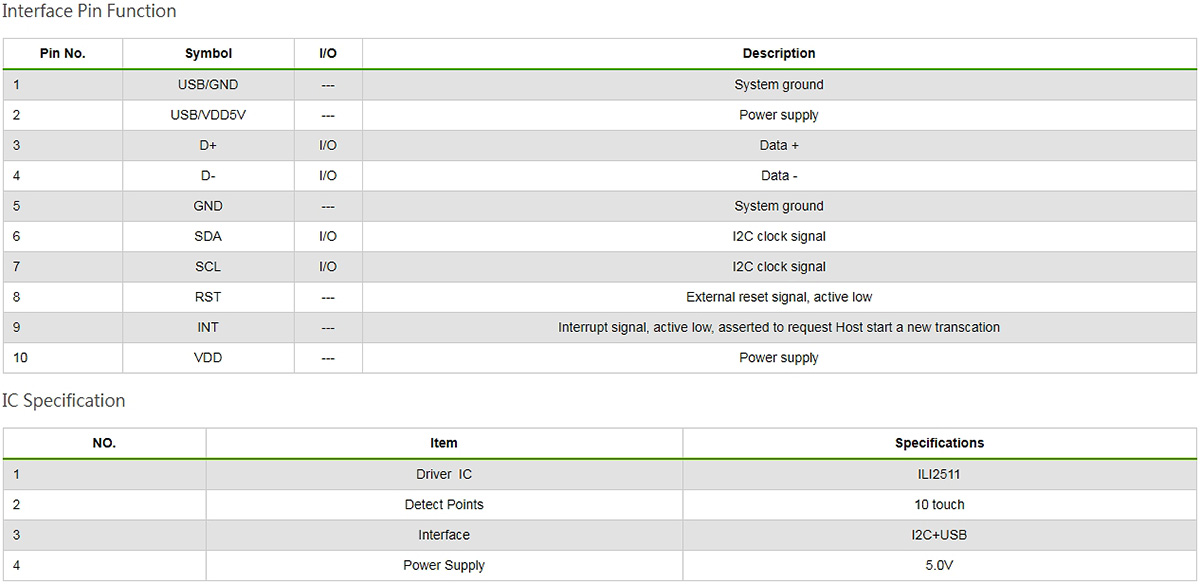

Pin功能定義
| Pin No. | 符號 | I/O | 敘述 |
|---|---|---|---|
| 1 | USB/GND | --- | System ground |
| 2 | USB/VDD5V | --- | Power supply |
| 3 | D+ | I/O | Data + |
| 4 | D- | I/O | Data - |
| 5 | GND | --- | System ground |
| 6 | SDA | I/O | I2C clock signal |
| 7 | SCL | I/O | I2C clock signal |
| 8 | RST | --- | External reset signal, active low |
| 9 | INT | --- | Interrupt signal, active low, asserted to request Host start a new transcation |
| 10 | VDD | --- | Power supply |
IC 規格
| NO. | 項目 | 規格 |
|---|---|---|
| 1 | 驅動IC | ILI2511 |
| 2 | 支援點數 | 10點觸控 |
| 3 | 介面 | I2C+USB |
| 4 | 電源電壓 | 5.0V |
