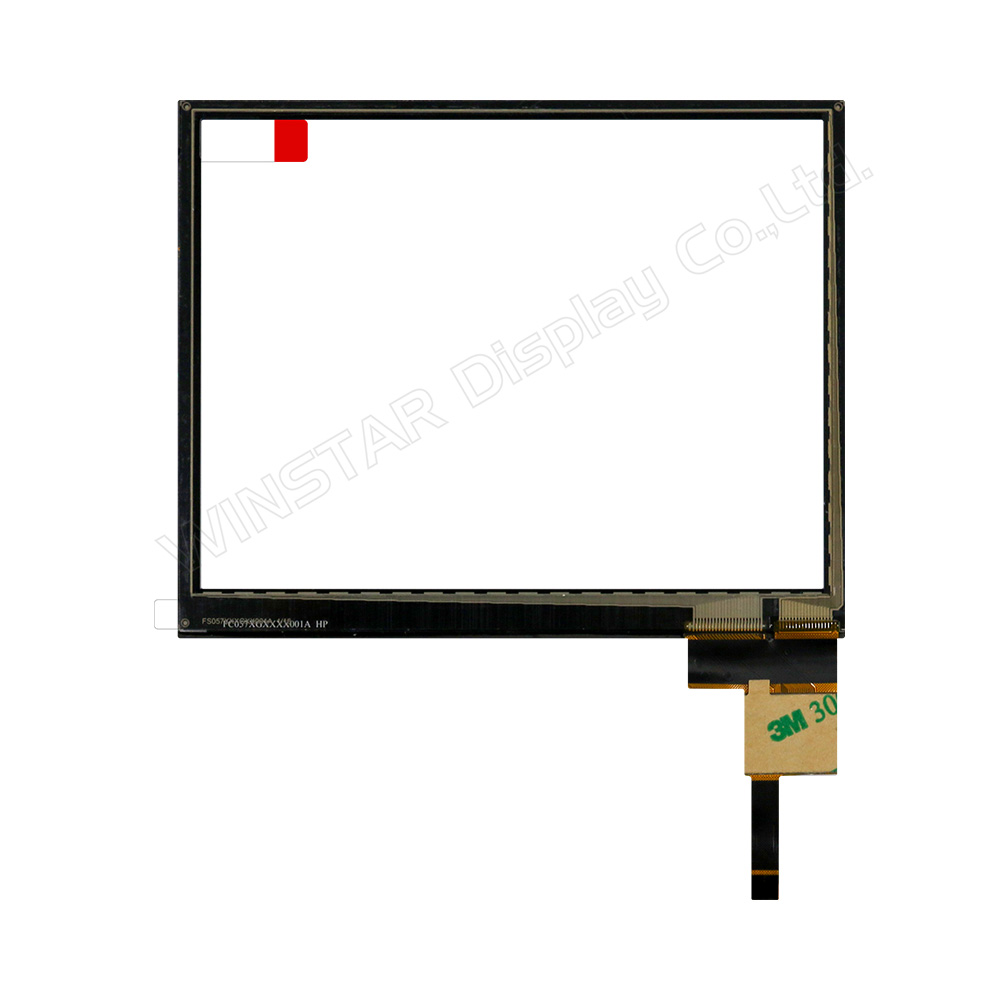

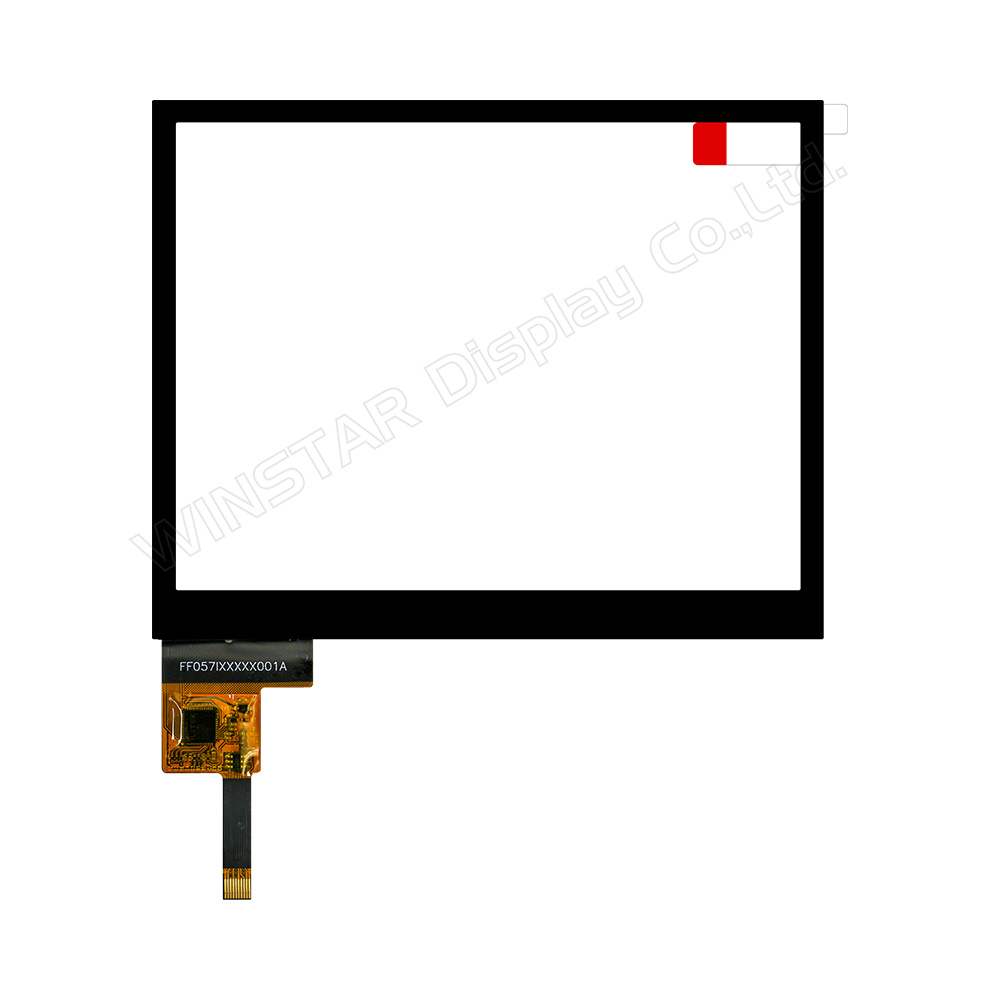

5.7吋電容觸控式面板,觸控玻璃

型號 TST0005R7E4111XXXX02

►尺寸: 5.7"
►結構: G-G
►外型尺寸: 125.7 x 101.25 mm
►檢視區域: 116.4 × 87.76 mm
►介面: I2C
►驅動IC: ILI2130
►適用於TFT型號: WF57B, WF57C, WF57D, WF57E, WF57M, WF57Q, WF57P, WF57Y 系列

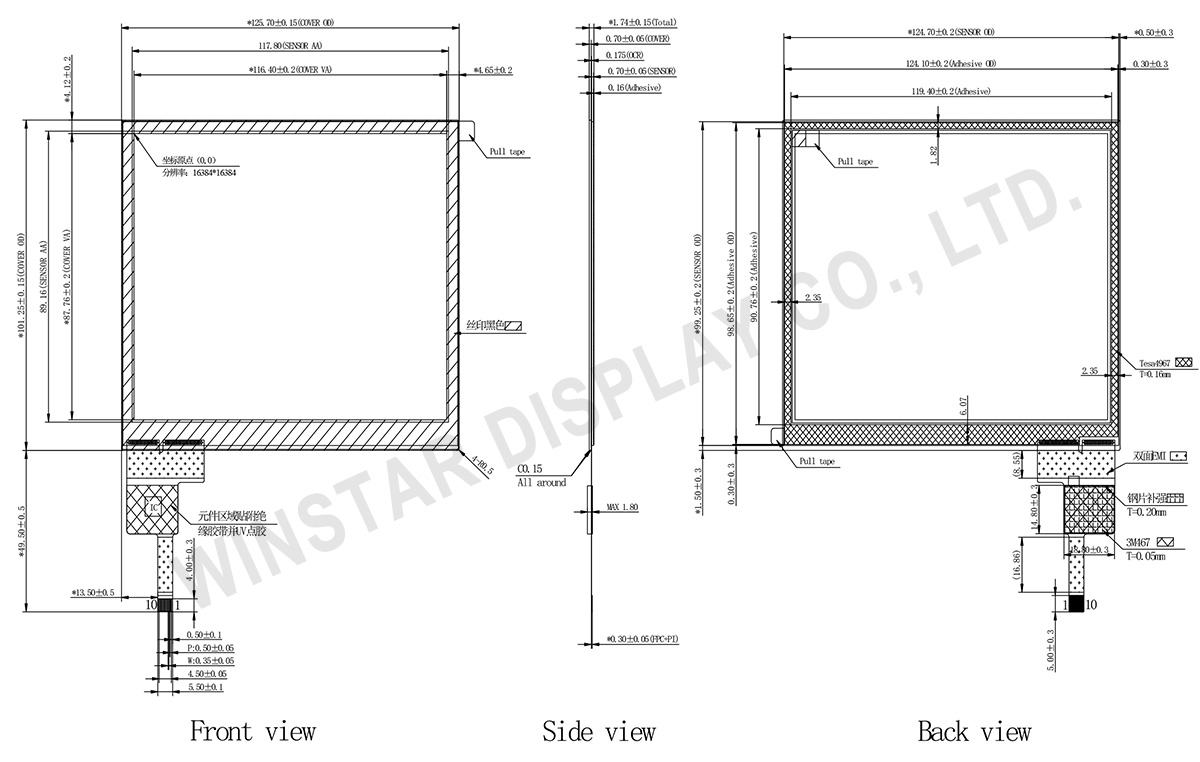

規格圖

5.7 inch Touch Screen, 5.7" Touch Panel - Winstar Display

產品規格

規格說明

NO. 項目 規格 單位
1 觸控面板尺寸 5.7(對角線)
2 結構 CTP
3 檢視區域 116.40(H)x87.76(V) mm
4 外型尺寸 125.70(H)x101.25(V)x1.74(D) mm

特性

NO. 項目 規格
1 觸控面板 電容式觸控面板(PCAP)
2 輸入模式 Finger
3 連接器 COF-FPC

Pin功能定義

NO. 符號 I/O 敘述
1 VSS --- System ground
2 VDDT --- Power supply
3 SCL I/O I2C clock signal
4 NC --- No Connection
5 SDA I/O I2C data signal
6 NC --- No Connection
7 RST I External reset signal, active low
8 NC --- No Connection
9 INT O Interrupt signal, active low, asserted to request
Host start a new transcation
10 VSS --- System ground

IC 規格

NO. 符號 敘述
1 驅動IC ILI2130
2 Detect Points 5
3 介面 I2C
4 電源電壓 3.3V

FW:FN057IGRGXX001A_ILI2130_V01_20210319.hex
Test config:FN057IGRGXX001A_ILI2130_TP_Test_MP.ini
Version: 0x07.0x00.0x00.0x00.0xA1.0x01.0x57.0x00

其它

環境條件:

NO. 項目 規格
1 工作溫度 -20~70℃
2 儲存溫度 -30~80℃
