產品敘述

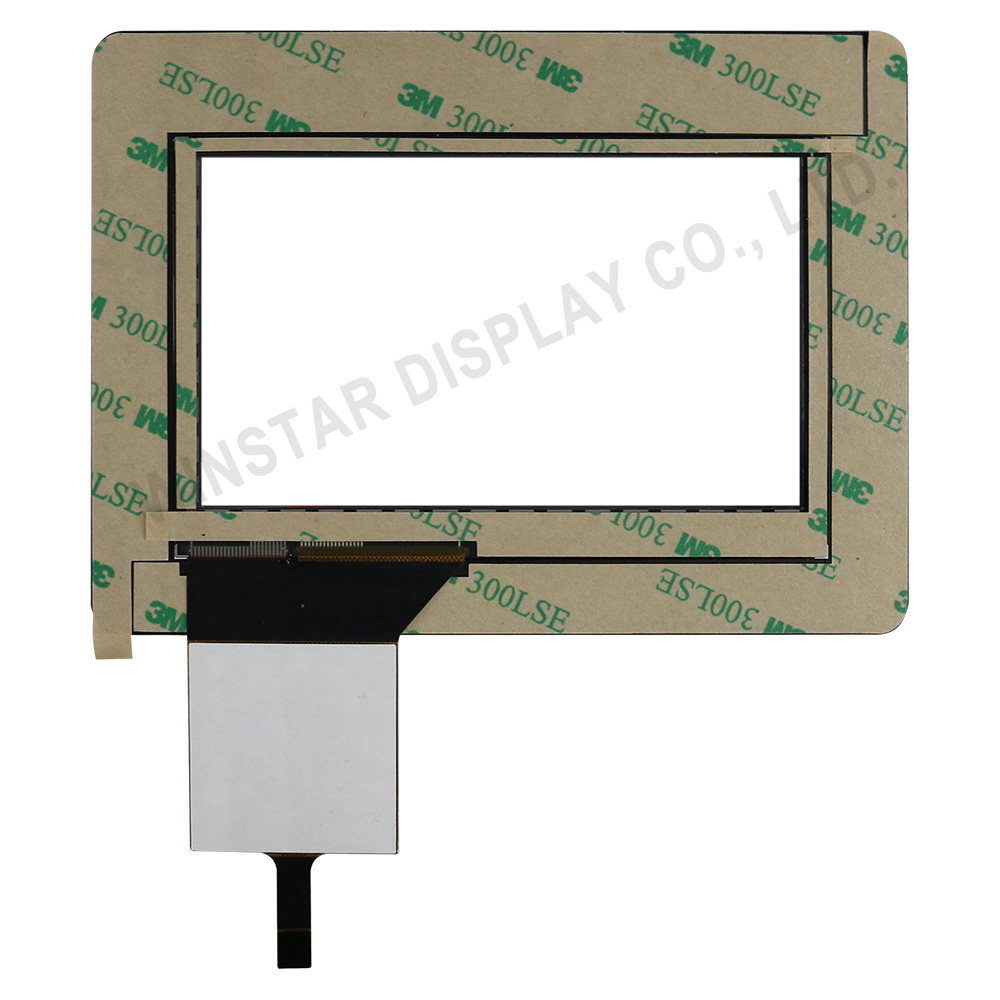

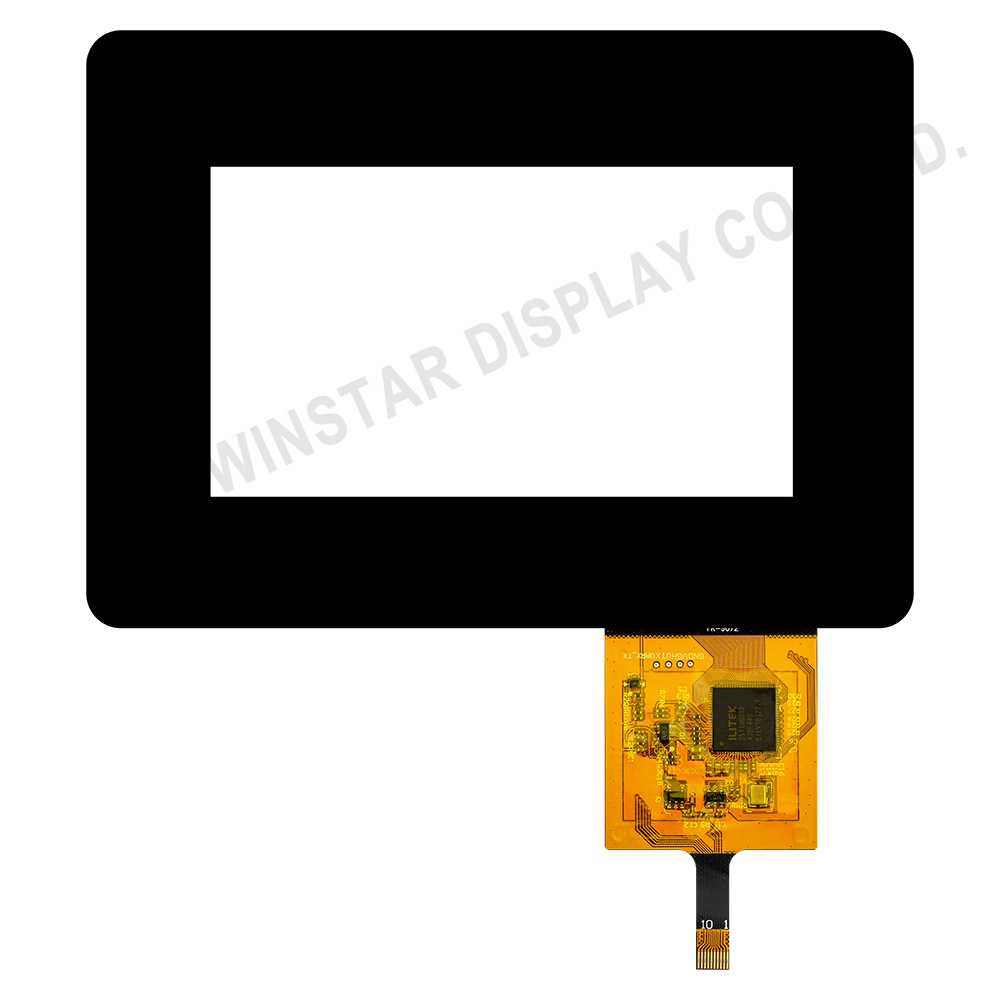

TST0004R3H4111XXXX04 為一款搭載 ILI2511 的 4.3 吋十點投射式電容觸控面板。其 I2C 和 USB 介面可靈活整合於工業設備、智慧裝置或 HMI 應用中，並支援 5V 電源供應以確保可靠運作。

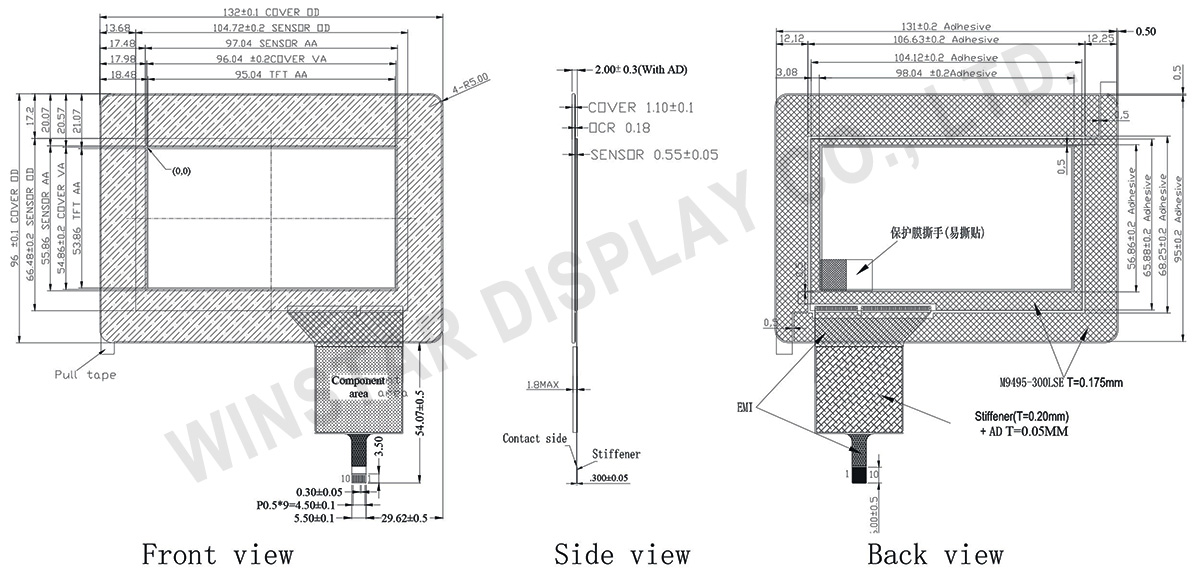

規格圖

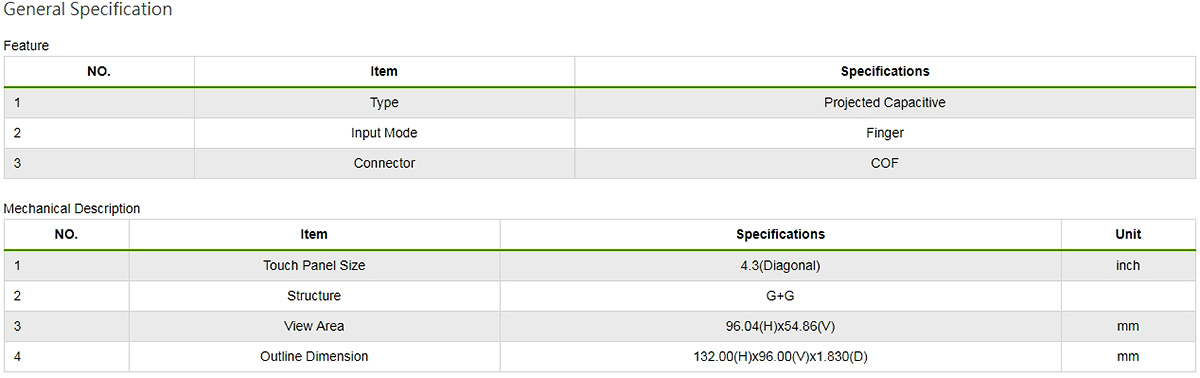

產品規格
規格說明
特色
| NO. | 項目 | 產品規格 |
|---|---|---|
| 1 | 類型 | 電容式觸控面板(PCAP) |
| 2 | 輸入模式 | 手指 |
| 3 | 連接器 | COF |
機械描述
| NO. | 項目 | 產品規格 | 單位 |
|---|---|---|---|
| 1 | 觸控面板尺寸 | 4.3(Diagonal) | 吋 |
| 2 | 結構 | G+G | |
| 3 | 檢視區域 | 96.04(H)x54.86(V) | mm |
| 4 | 外型尺寸 | 132.00(H)x96.00(V)x1.830(D) | mm |

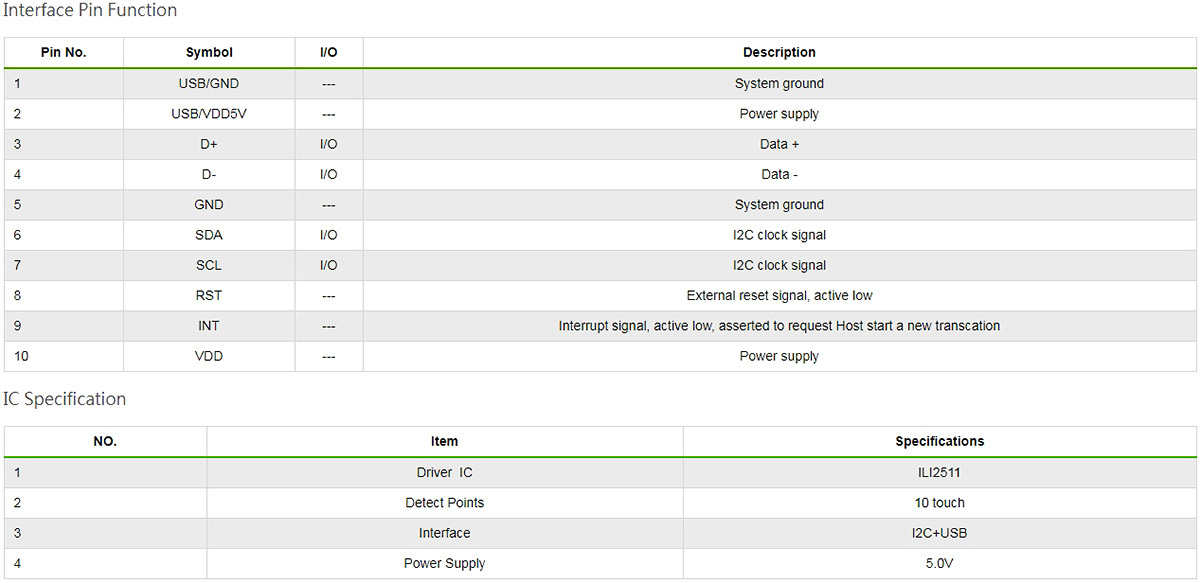

Pin功能定義
| Pin No. | 符號 | I/O | 敘述 |
|---|---|---|---|
| 1 | USB/GND | --- | System ground |
| 2 | USB/VDD5V | --- | Power supply |
| 3 | D+ | I/O | Data + |
| 4 | D- | I/O | Data - |
| 5 | GND | --- | System ground |
| 6 | SDA | I/O | I2C clock signal |
| 7 | SCL | I/O | I2C clock signal |
| 8 | RST | --- | External reset signal, active low |
| 9 | INT | --- | Interrupt signal, active low, asserted to request Host start a new transcation |
| 10 | VDD | --- | Power supply |
IC 規格
| NO. | 項目 | 規格 |
|---|---|---|
| 1 | 驅動IC | ILI2511 |
| 2 | 支援點數 | 10 touch |
| 3 | 介面 | I2C+USB |
| 4 | 電源電壓 | 5.0V |
