產品敘述

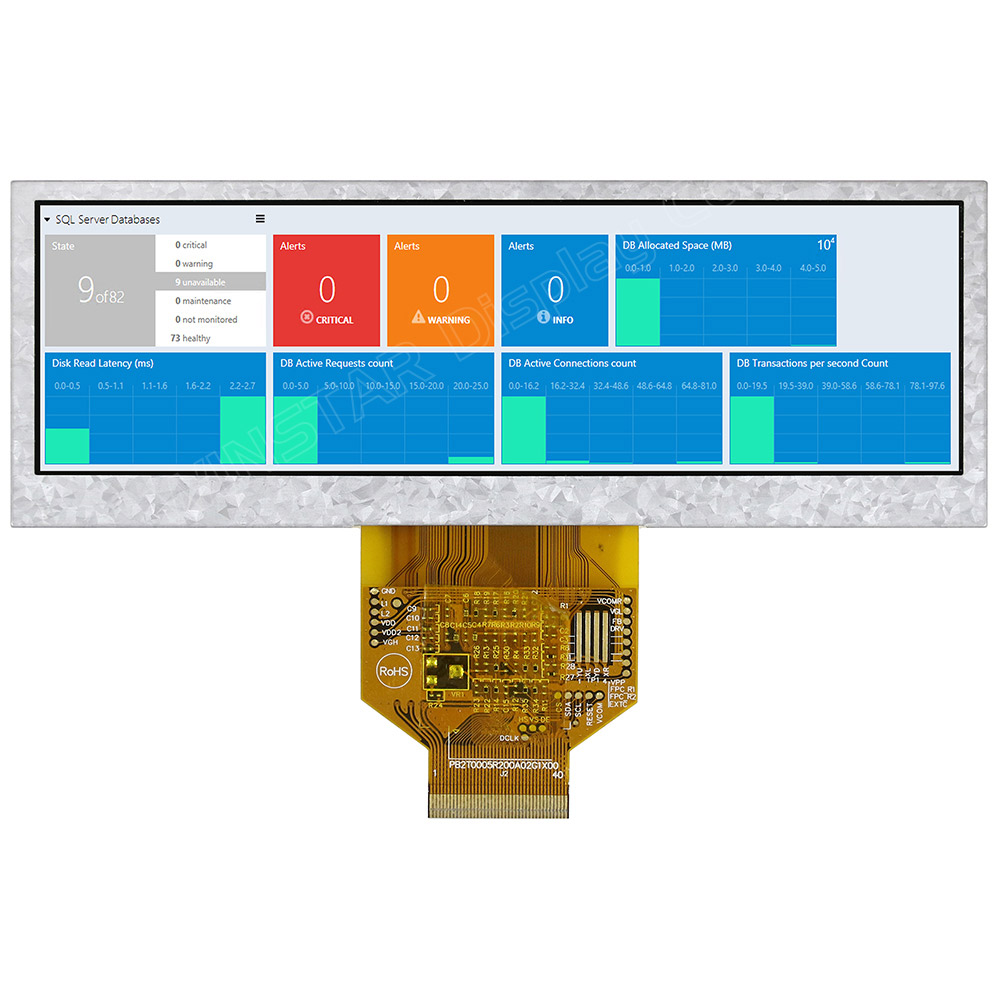

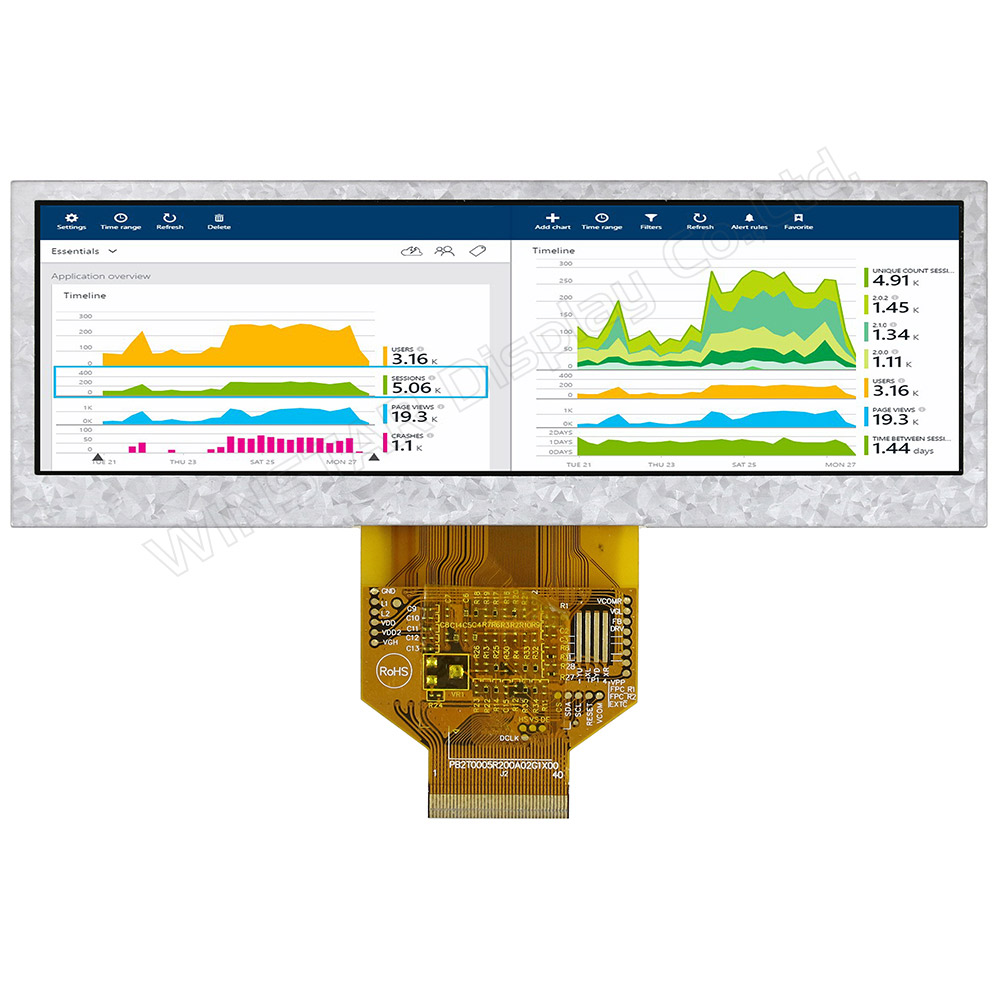

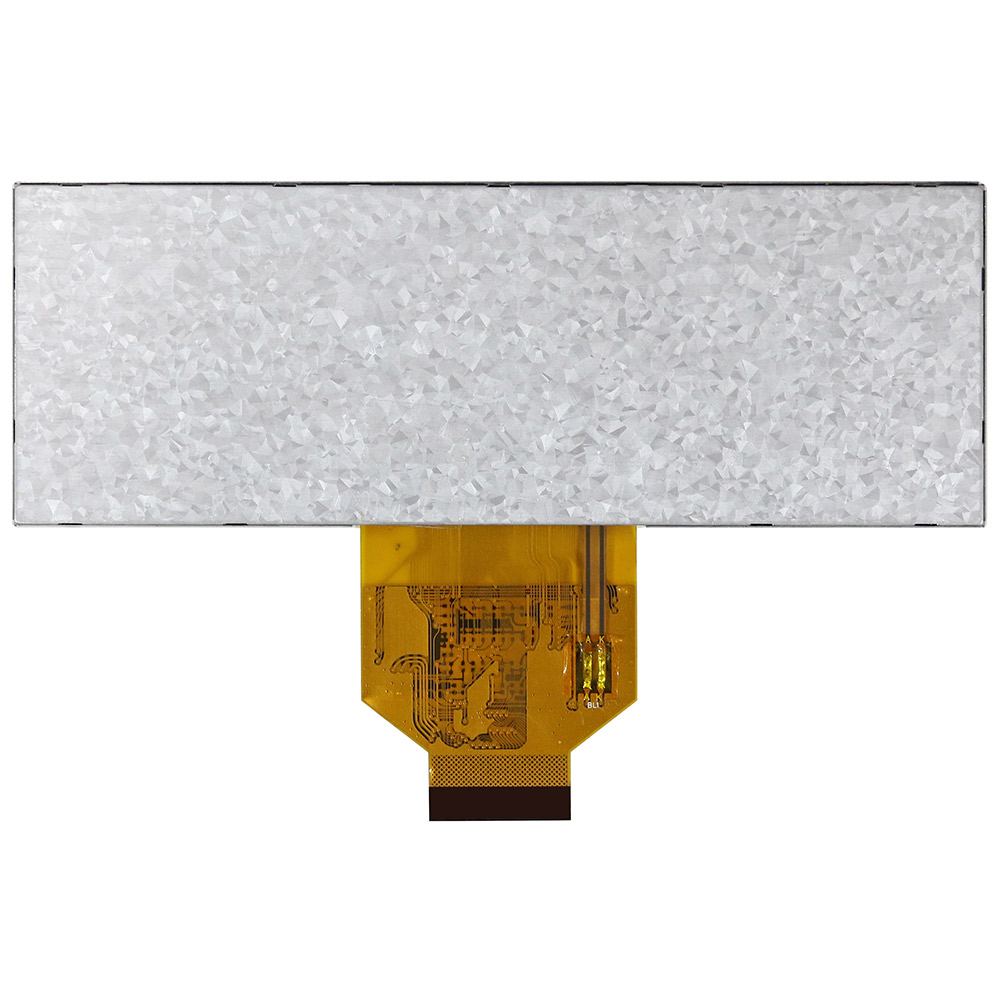

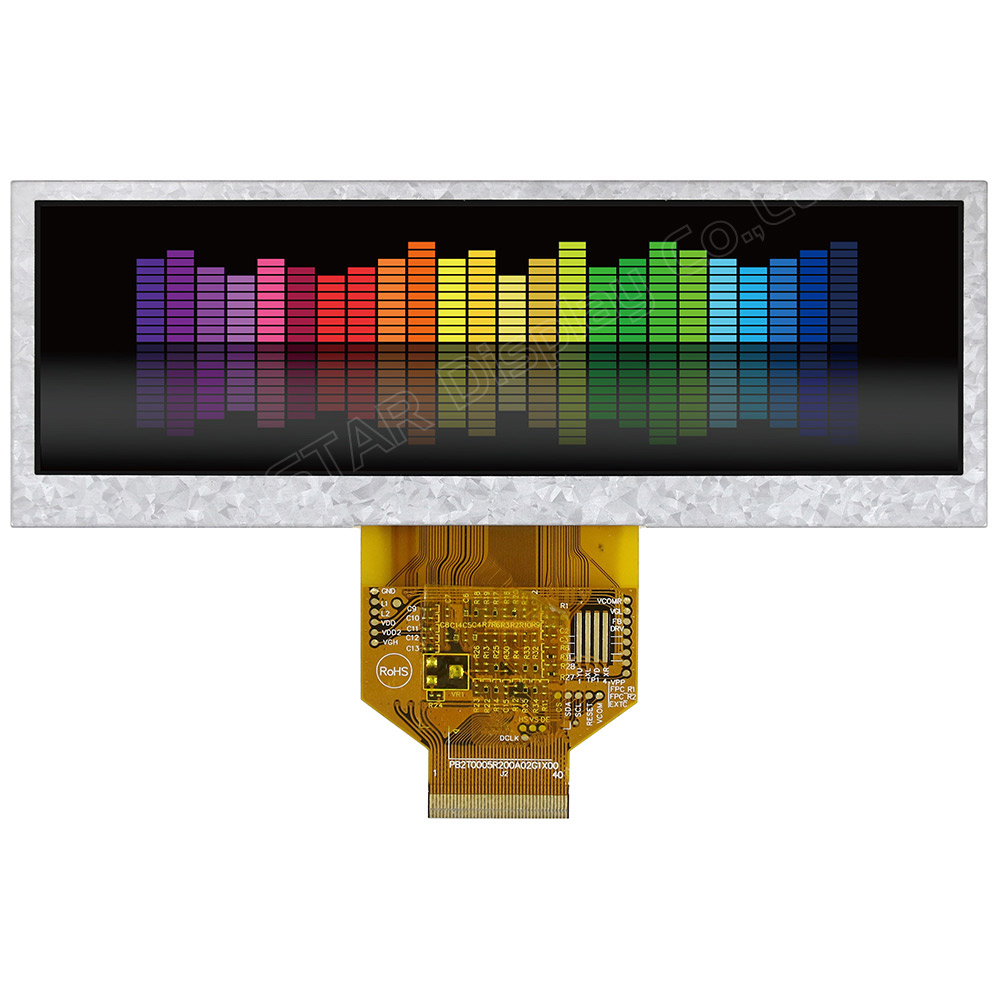

華凌光電最新研發的Bar TFT 5.2吋，是一款全新尺寸的長條型與最新解析度的TFT顯示器模組。此款彩色5.2吋TFT WF52A型號的解析度是480x128 pixels，是針對單色繪圖型STN標準品240x64 (5.2吋) 升級為彩色TFT模組而設計的產品，為業界第一款5.2吋的Bar TFT。
WF52ATLASDNN0是純TFT panel的模組，VA區尺寸為133.4 x 39.4 mm and AA區尺寸為 127.152 x 33.9072 mm，與華凌單色繪圖型STN的WG24064A一樣都是5.2吋。WF52ATLASDNN0內建ST7252或是相容driver IC，模組支援RGB 24 bits 平行介面與SYNC mode模式。如果客戶需要與WG24064A一樣模組需要PCB版與螺絲孔，那麼請選擇WF52ATLBSDBN0型號，詳細介紹請參考下一則的產品介紹。此款WF52ATLASDNN0 模組的工作溫度是-20℃ 至 +70℃，儲存溫度是 -30℃ 至 +80℃。

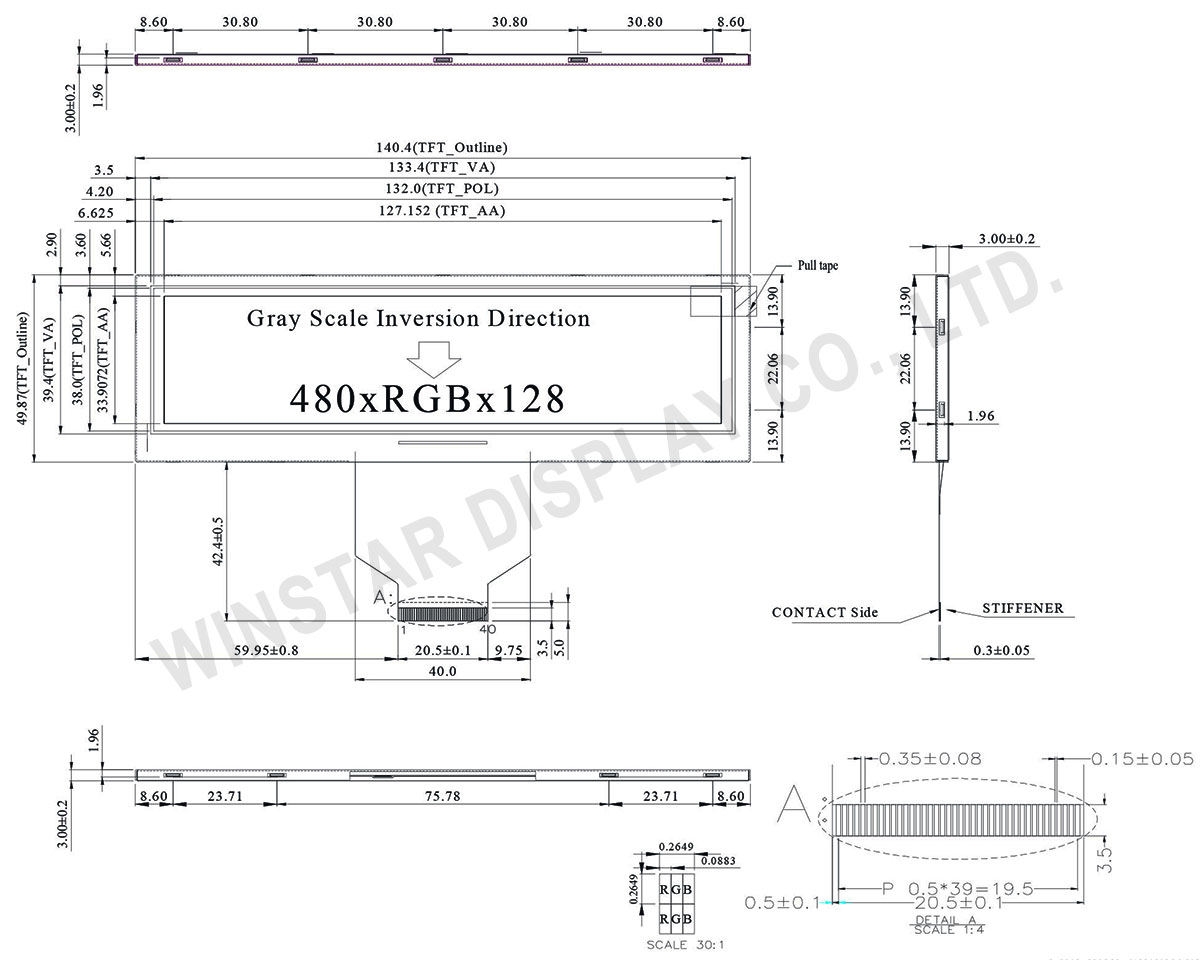

規格圖
產品規格
Pin功能定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | VLED- | Power for LED backlight cathode |
| 2 | VLED+ | Power for LED backlight anode |
| 3 | GND | Power ground |
| 4 | VCC | Power voltage |
| 5 | R0 | Red data (LSB) |
| 6~11 | R1~R6 | Red data |
| 12 | R7 | Red data (MSB) |
| 13 | G0 | Green data (LSB) |
| 14~19 | G1~G6 | Green data |
| 20 | G7 | Green data (MSB) |
| 21 | B0 | Blue data (LSB) |
| 22~27 | B1~B6 | Blue data |
| 28 | B7 | Blue data (MSB) |
| 29 | GND | Power ground |
| 30 | CLK | Pixel clock (DCLK) |
| 31 | LR | Right /Left selection; Default R/L=High |
| 32 | HSYNC | Horizontal sync signal; negative polarity |
| 33 | VSYNC | Vertical sync signal; negative polarity |
| 34 | NC | No connection |
| 35 | UD | Up/down selection; Default U/D=High |
| 36 | RESET | Reset signal |
| 37~40 | NC | No connection |
Note: I: 輸入, O: 輸出, P: 電源
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 5.2 | inch |
| 點陣(解析度) | 480 x RGB x 128 | dots |
| 模組尺寸 | 140.4 x 49.87 x 3.0 | mm |
| 有效區域 | 127.152 x 33.9072 | mm |
| 點間距 | 0.0883 x 0.2649 | mm |
| LCD類型 | TFT, 正常白, 透射性 | |
| 視角 | 6 o’clock | |
| 灰階反轉 | 12 o’clock | |
| 背光類型 | LED, 正常白 | |
| 控制器IC | ST7252 Or Equal | |
| 介面 | RGB 24bit | |
| 觸控面板類型 | 無觸控面板 | |
| 表面 | 亮面 (Glare) | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 邏輯供電電壓 | VDD | － | 3.0 | 3.3 | 3.6 | V |
| 數字運算電流 | IDD | - | － | 20 | － | mA |
