製品情報
WF52ATLASDNN0は、480×128ピクセルの解像度を持つ5.2インチのバータイプTFT LCDディスプレイで、産業機器、自動車用途、サーバーシステム、POSシステム、広告表示に最適な製品です。
表示領域は133.4 x 39.4 mm、アクティブエリアは127.152 x 33.9072 mmで、斜めサイズが同じ5.2インチのモノクログラフィックモデルWG24064Aとほぼ一致します。
本モデルは基板を搭載していないTFTパネルのみで構成されており、ST7252または同等のドライバーICを内蔵しています。24ビットRGBパラレルインターフェースのSYNCモードに対応し、HSYNCおよびVSYNC信号によって表示タイミングを同期します。
WG24064Aと同じモジュール寸法でネジ穴付きPCBが必要な場合は、WF52ATLBSDBN0をおすすめします。詳しくは次の紹介をご参照ください。
WF52ATLASDNN0は、コントラスト比500:1、典型輝度500 cd/m²、LEDバックライト寿命50,000時間を備えています。動作温度範囲は-20°Cから+70°C、保存温度範囲は-30°Cから+80°Cで、さまざまな過酷な環境に対応可能です。

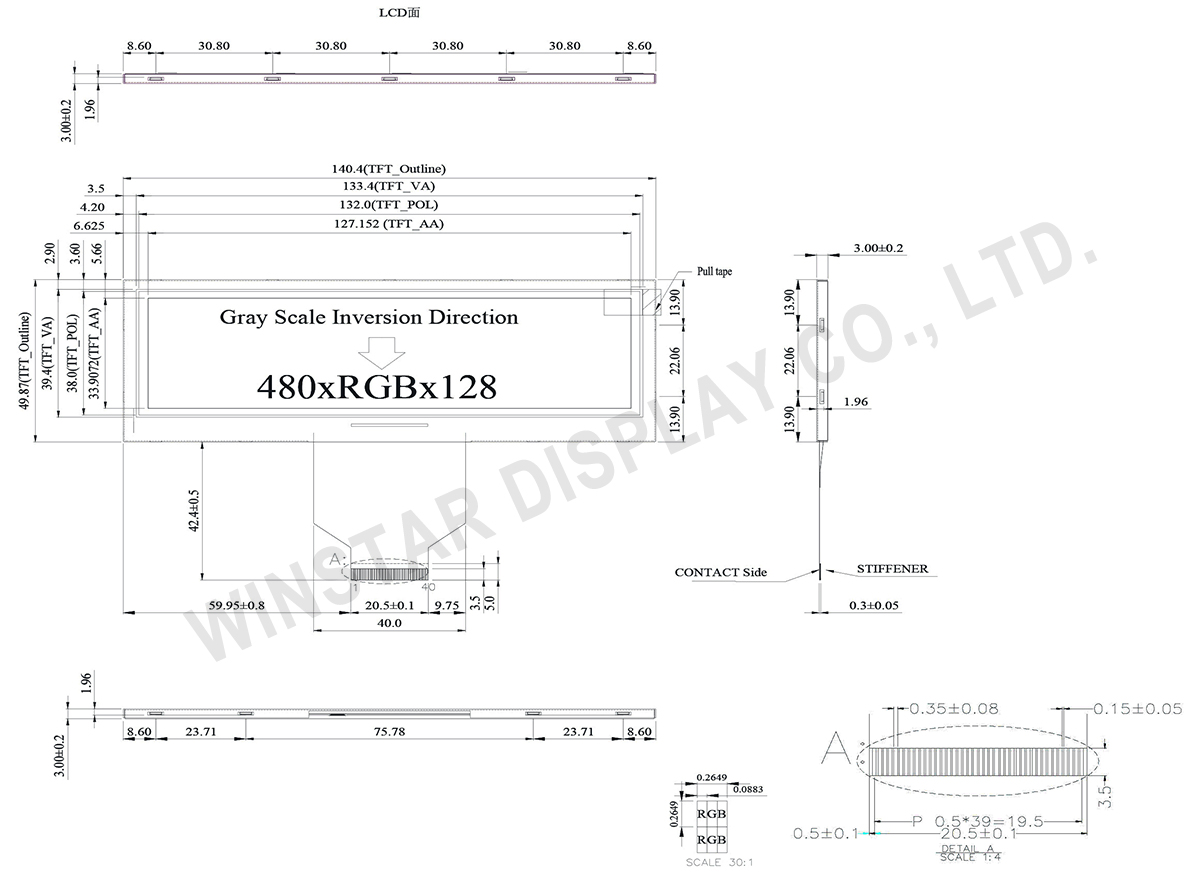

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ(対角線) | 5.2 | インチ |
| ドットマトリクス | 480 x RGB x 128 | dots |
| モジュールサイズ | 140.4 x 49.87 x 3.0 | mm |
| アクティブエリア | 127.152 x 33.9072 | mm |
| ドットピッチ | 0.0883 x 0.2649 | mm |
| LCDタイプ | TFT・ノーマリ・ホワイト・透過型 | |
| 視野角 | 6時方向 | |
| グレースケール反転 | 12時方向 | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| ドライバIC | ST7252 または同等 | |
| インターフェース | RGB 24bit | |
| タッチパネルタイプ | タッチパネル無し | |
| 表面 | グレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | － | +70 | ℃ |
| 貯蔵温度 | TST | -30 | － | +80 | ℃ |
電気特性
作業条件
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| LCM供电电压 | VCC | － | 3.0 | 3.3 | 3.6 | V |
| LCM供电电流 | ICC | - | － | 20 | － | mA |
LED駆動条件
| パラメーター | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| LED 電流 | - | 60 | - | mA | |
| LED 電圧 | VLED+ | 16.8 | 18.6 | 21 | V |
| LEDの寿命 | - | 50,000 | - | Hr |
ピン功能定義
LCM PIN 定義
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | VLED- | Power for LED backlight cathode |
| 2 | VLED+ | Power for LED backlight anode |
| 3 | GND | Power ground |
| 4 | VCC | Power voltage |
| 5 | R0 | Red data (LSB) |
| 6 | R1 | Red data |
| 7 | R2 | Red data |
| 8 | R3 | Red data |
| 9 | R4 | Red data |
| 10 | R5 | Red data |
| 11 | R6 | Red data |
| 12 | R7 | Red data (MSB) |
| 13 | G0 | Green data (LSB) |
| 14 | G1 | Green data |
| 15 | G2 | Green data |
| 16 | G3 | Green data |
| 17 | G4 | Green data |
| 18 | G5 | Green data |
| 19 | G6 | Green data |
| 20 | G7 | Green data (MSB) |
| 21 | B0 | Blue data (LSB) |
| 22 | B1 | Blue data |
| 23 | B2 | Blue data |
| 24 | B3 | Blue data |
| 25 | B4 | Blue data |
| 26 | B5 | Blue data |
| 27 | B6 | Blue data |
| 28 | B7 | Blue data (MSB) |
| 29 | GND | Power ground |
| 30 | CLK | Pixel clock (DCLK) |
| 31 | LR | Right /Left selection; Default R/L is Pull High |
| 32 | HSYNC | Horizontal sync signal; negative polarity |
| 33 | VSYNC | Vertical sync signal; negative polarity |
| 34 | NC | No connection |
| 35 | UD | Up/down selection; Default U/D is Pull High |
| 36 | RESET | Reset signal |
| 37 | NC | No connection |
| 38 | NC | No connection |
| 39 | NC | No connection |
| 40 | NC | No connection |
