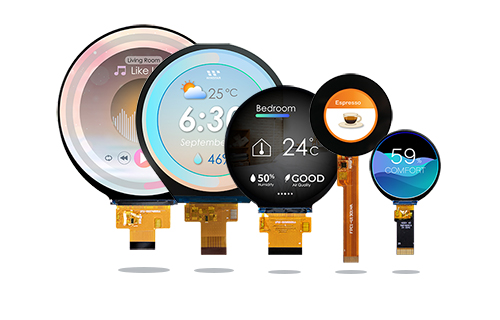

丸型TFT液晶ディスプレイ

WINSTARの丸型TFT液晶ディスプレイは、1.28～4インチのサイズをラインアップしています。IPS方式を採用したモデルや、タッチパネル搭載モデル、タッチパネル非搭載モデルを用意しています。解像度は240x240から720x720までの製品があり、SPI、RGB、MIPI DSIなど、製品に応じて異なるインターフェースを選択できます。

主な用途

これらの丸型ディスプレイは、スマートホーム機器、ウェアラブル機器、産業用制御機器、計測機器などに対応します。コーヒーマシンや空気清浄機の操作パネル、スマートウォッチなど、円形液晶ディスプレイを必要とする機器への組み込みに適しています。

製品選定のポイント

WINSTARでは、サイズ、解像度、インターフェース、タッチパネル仕様の異なる丸型液晶モジュールを用意しています。筐体の形状や表示内容、ホストシステムとの接続方式に応じて、各製品の仕様を比較できます。カスタマイズについては、お客様の設計要件に応じてご相談いただけます。

表示形式	型番	サイズ (インチ)	外形寸法 (mm)	表示エリア (mm)	有効エリア (mm)	視野角	インターフェイス	IC	コントロールボード	パワーボード	輝度 (cd/m²)	推奨品	タッチパネル	タッチポイント数	溫度 (°C)
240×240	WF0128BTYAA4DNN0	1.28	35.6×37.74	--	32.4×32.4	IPS	SPI	GC9A01	No	No	400		No		-20~70
240×240	WF0128BTYAA4DNF10	1.28	50.2×50.2	32.8×32.8	32.4×32.4	IPS	SPI	GC9A01	No	No	320		PCAP,Optical Bonding	1	-20~70
240×240	WFN0128A2T0YADNN000	1.28	35.6×37.74	--	32.4×32.4	IPS	SPI,SPI+RGB,MCU	GC9A01	No	No	500		No		-20~70
400×400	WFN0160A2T0YAMNN000	1.6	42.94×45.89	42.04×42.04	39.84×39.84	IPS	MIPI DSI	ST7797	No	No	350		No		-20~70
480×480	WFN0210A2T0YADNN000	2.1	56.18×59.71	--	53.28×53.28	IPS	SPI+RGB	ST7701	No	No	450		No		-20~70
480×480	WFN0210A2T0YADNA000	2.1	71.27×71.27	--	53.28×53.28	IPS	SPI+RGB	ST7701	No	No	430		PCAP,Optical Bonding	1	-20~70
480×480	WFN0276A2T0YADNN000	2.76	73.03× 76.48	--	70.128×70.128	IPS	SPI+RGB	ST7701	No	No	420		No		-20~70
800×800	WF0340ATYAB7MNN0	3.4	94.9×96.95	91.25×93.23	87.6×87.6	IPS	MIPI DSI	ILI9881C	No	No	300	★	No		-20~70
720×720	WFN0400A2T0YAMNN000	4	105.3×109.62	--	101.52×101.52	IPS	MIPI DSI	FL7703	No	No	350		No		-20~70
720×720	WFN0400A2T0YAMNA000	4	125×125	102.12×102.12	101.52×101.52	IPS	MIPI DSI	FL7703	No	No	320		PCAP,Optical Bonding	4	-20~70
