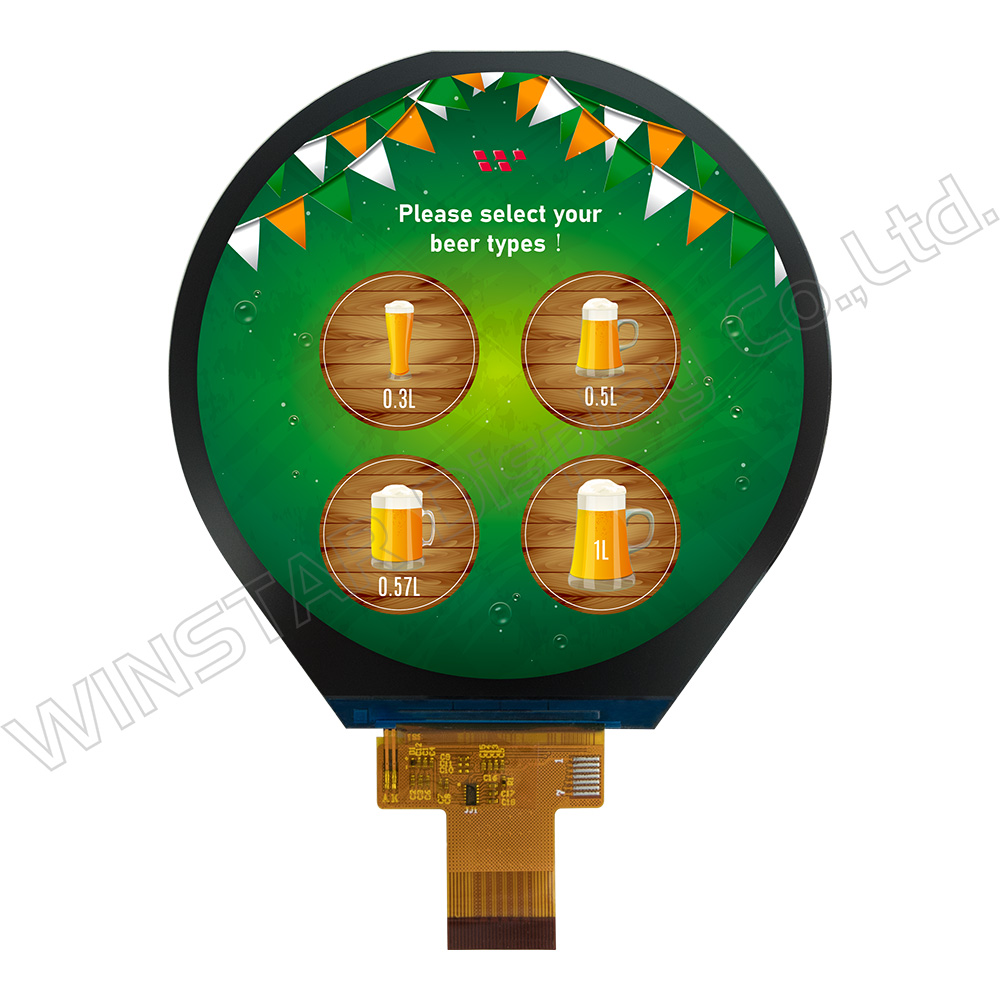

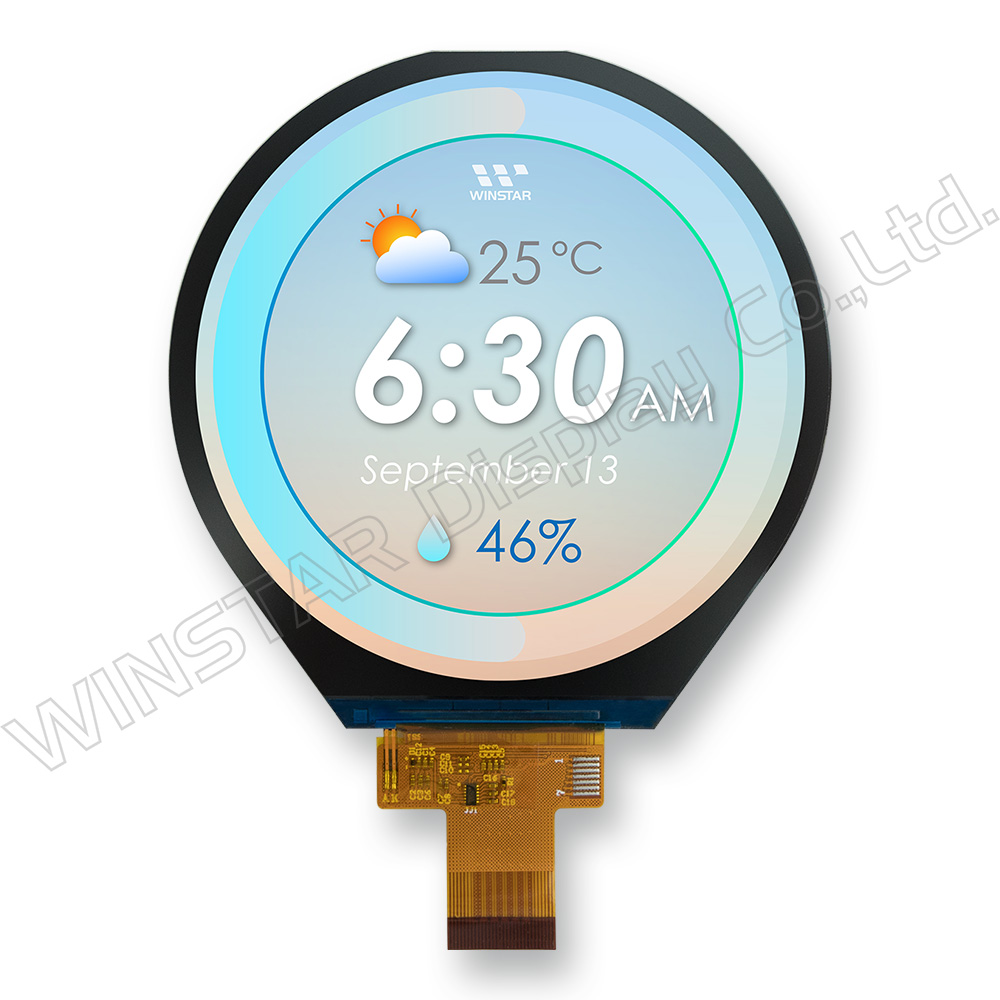

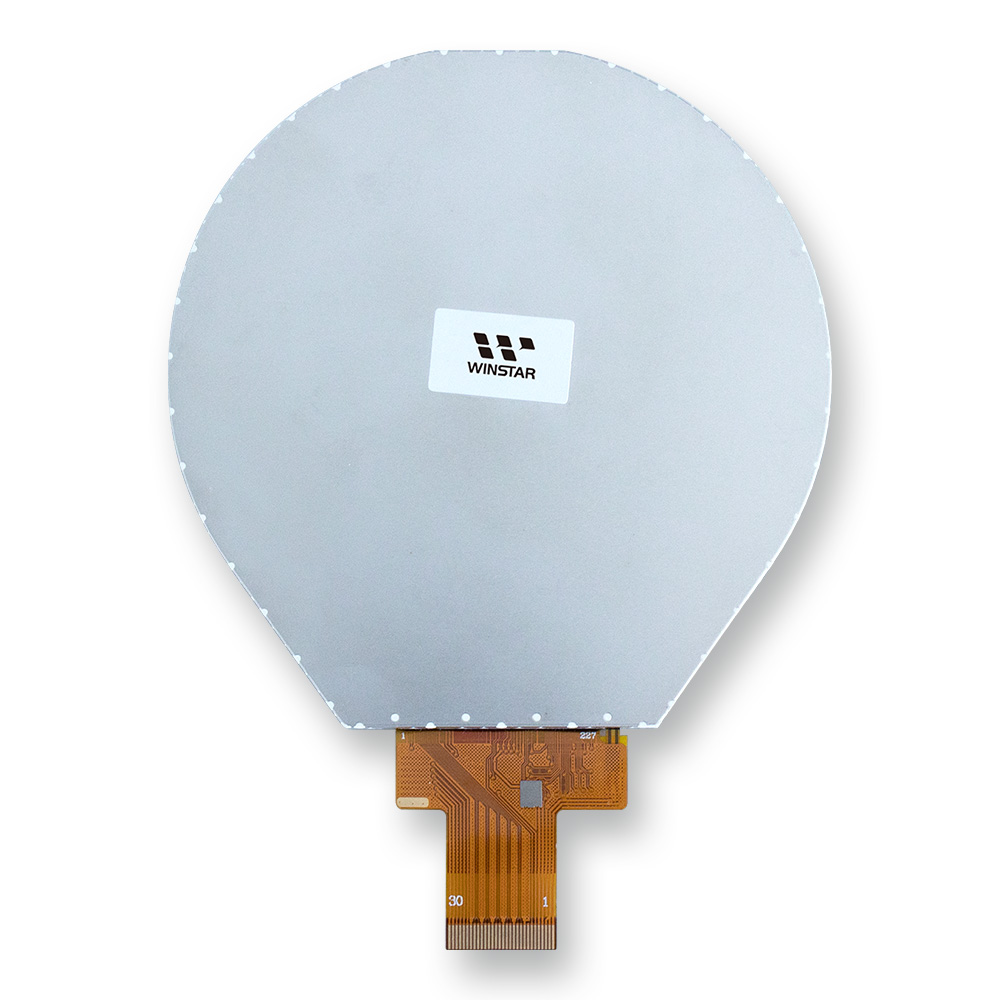

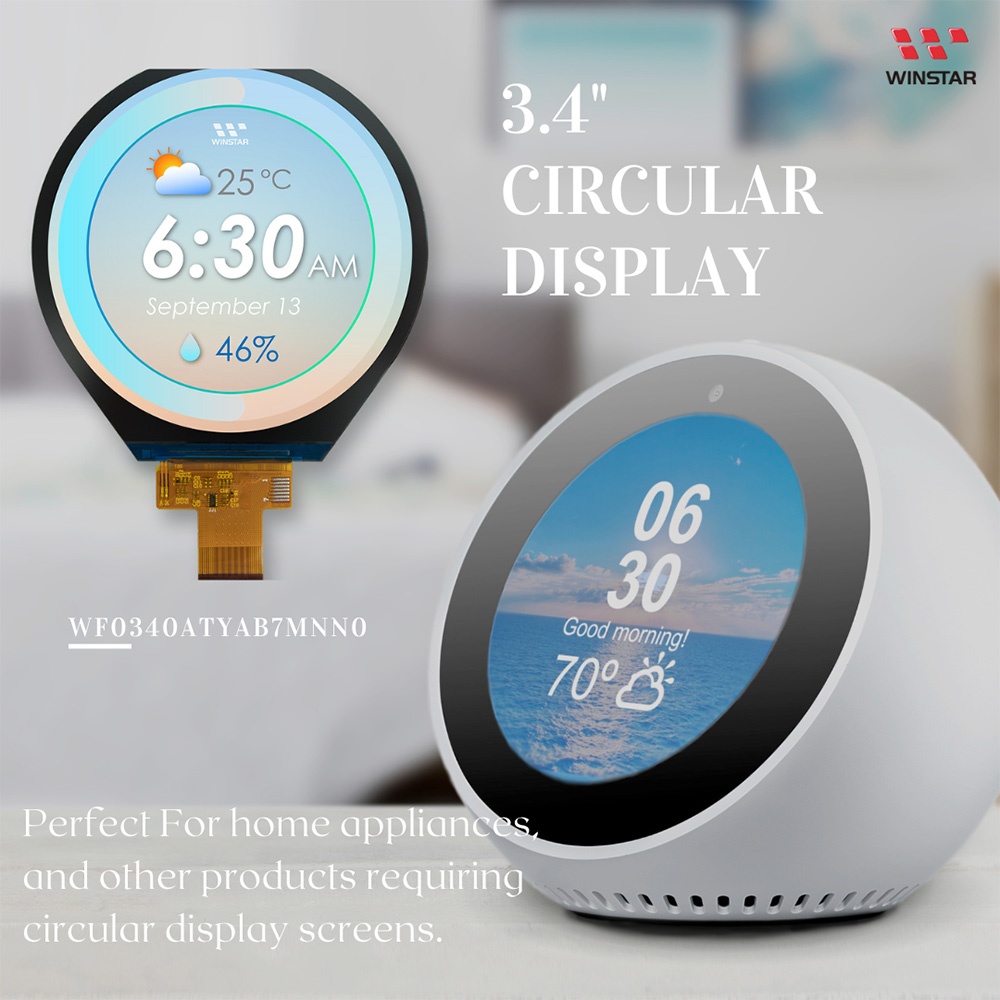

WF0340ATYAB7MNN0は、3.4インチ、解像度は800x800ピクセル、IPS（In-Plane Switchin）採用している 円形の TFTディスプレイです。反応時間を短くして、周波数通過率を高めて、優れたカラー性能、より広い視野角で、上：85度/下：85度/左：85度/右：85度が実現できる製品です。この円形のTFTディスプレイは94.9×96.95㎜で、有効範囲は87.6×87.6㎜です。、MIPIインターフェースをサポートできるIC ILI19881Cを搭載しています。コントラスト比は1200：1、輝度は300 cd/m2（代表値）、アナログ回路電圧は3.3V（代表値）、ロジック回路電圧は1.8V。
モジュールの動作温度範囲は-20°C～+70°Cで、保管温度範囲は-30°C～+80°C です。この円形TFT LCD ディスプレイは家電製品、目覚まし時計、ケータリング設備など様々な円形製品に適用します。
WO128128A | WO128128A2 | WEO128128B | WEO128128D-CTP | WF0128BTYAA4DNN0 | WF0128BTYAA4DNF10 | WF0340ATYAB7MNN0

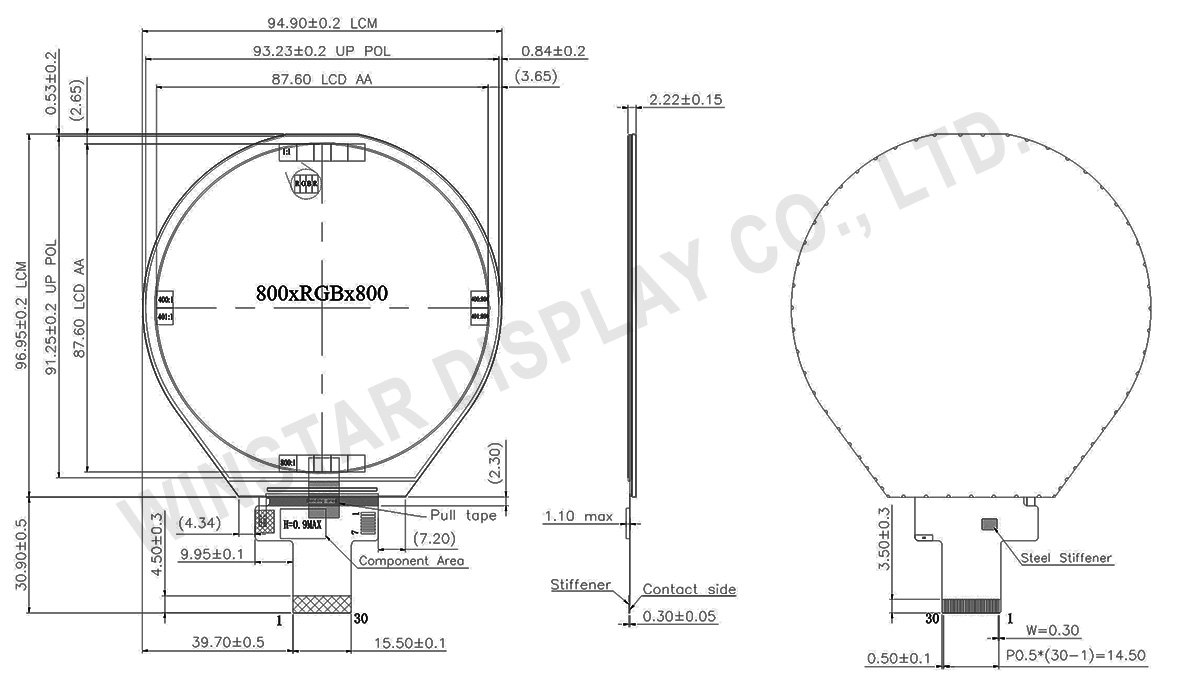

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ (対角線) | 3.4 | インチ |
| ドットマトリクス(解像度) | 800 × RGB × 800 (TFT) | ドット |
| モジュールサイズ | 94.9 (W) x 96.95 (H) x 2.22 (D) | mm |
| 有効表示エリア | 87.6 x 87.6 | mm |
| 絵素ピッチ | 0.1095 x 0.1095 | mm |
| LCD タイプ | TFT, ノーマリ・ブラック, 透過型 | |
| 視野角度 | 85/85/85/85 | |
| 驅動IC | ILI9881C | |
| TFT インターフェース | 4-Lanes MIPI | |
| バックライトタイプ | LED, ノーマルホワイト | |
| タッチパネルタイプ | タッチパネル無し | |
| 表面 | アンチグレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
| 電源電圧1 | VCI~GND | -0.3 | － | +3.6 | V |
| 電源電圧2 | IOVCC~GND | -0.3 | － | +3.3 | V |
| ロジック入力電圧範囲 | VIN | -0.3 | － | IOVCC+0.3 | V |
| ロジック出力電圧範囲 | VO | -0.3 | － | IOVCC+0.3 | V |
電気特性
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| アナログ電源電圧 | VCI | 2.5 | 3.3 | 3.6 | V |
| ロジック電源電圧 | IOVCC | 1.65 | 1.8 | 3.3 | V |
| VCI電流 | I-vci | - | 20 | 30 | mA |
| IOVCC電流 | I-iovcc | - | 20 | 30 | mA |
| 高レベル入力電圧 | VIH | 0.7*IOVCC | － | IOVCC | V |
| 低レベル入力電圧 | VIL | GND | － | 0.3*IOVCC | V |
| 高レベル出力電圧 | VOH | 0.8*IOVCCI | － | IOVCC | V |
| 低レベル出力電圧 | VOL | GND | － | 0.2*IOVCC | V |
ピン功能定義
LCM PIN 定義
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | VLED+ | VLED backlight anode. |
| 2 | VLED- | VLED backlight cathode. |
| 3 | VLED- | VLED backlight cathode. |
| 4 | VCI | Power supply for the analog power |
| 5 | IOVCC | Power supply for the logic power and I/O circuit (IOVCC = VDDI) |
| 6 | RESET | Reset signal(low active) (RESET=RESX) |
| 7 | TE | Tearing effect output |
| 8 | NC | No connection |
| 9 | GND | Power ground |
| 10 | D0P | MIPI-DSI data lane 0 positive input pin. |
| 11 | D0N | MIPI-DSI data lane 0 negative input pin |
| 12 | GND | Power ground |
| 13 | D1P | MIPI-DSI data lane 1 positive input pin. |
| 14 | D1N | MIPI-DSI data lane 1 negative input pin. |
| 15 | GND | Power ground |
| 16 | CLKP | MIPI-DSI data lane positive input pin. |
| 17 | CLKN | MIPI-DSI data lane negative input pin. |
| 18 | GND | Power ground |
| 19 | D2P | MIPI-DSI data lane 2 positive input pin. |
| 20 | D2N | MIPI-DSI data lane 2 negative input pin |
| 21 | GND | Power ground |
| 22 | D3P | MIPI-DSI data lane 3 positive input pin. |
| 23 | D3N | MIPI-DSI data lane 3 negative input pin |
| 24 | GND | Power ground |
| 25-30 | NC | No connection |
