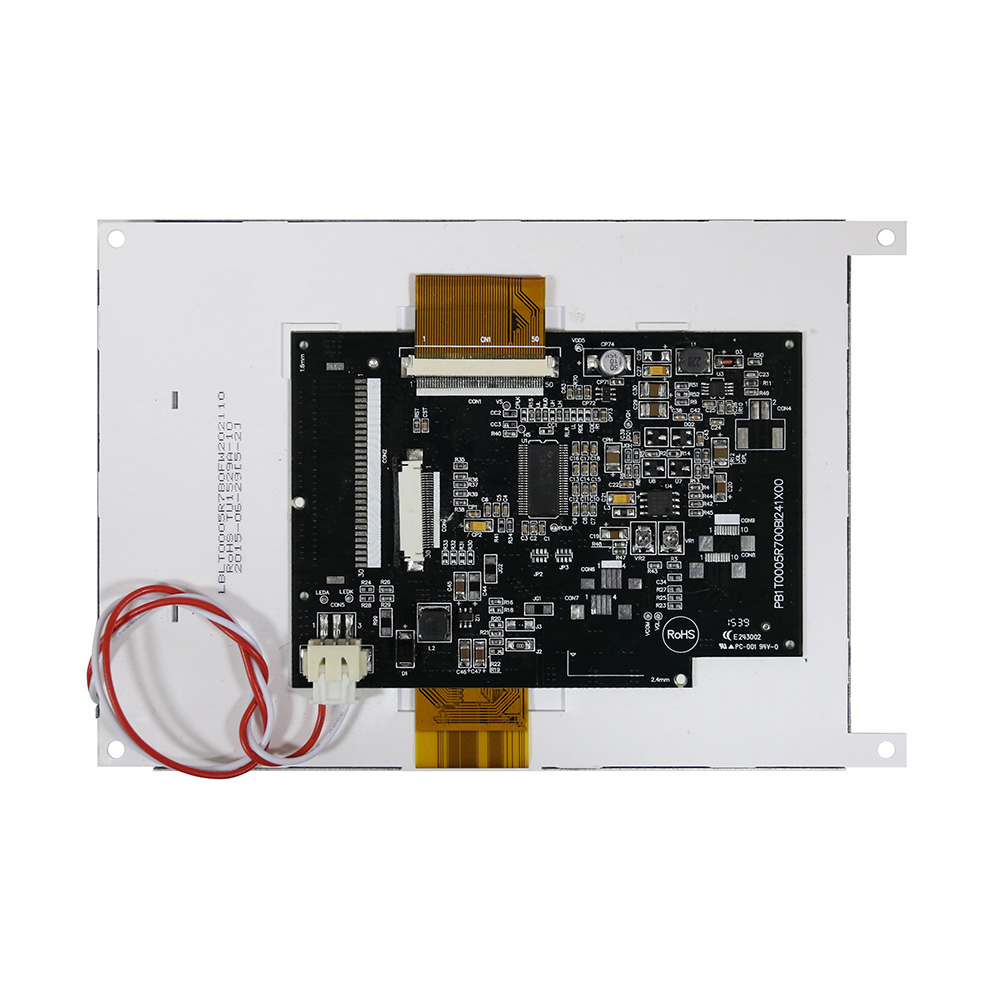

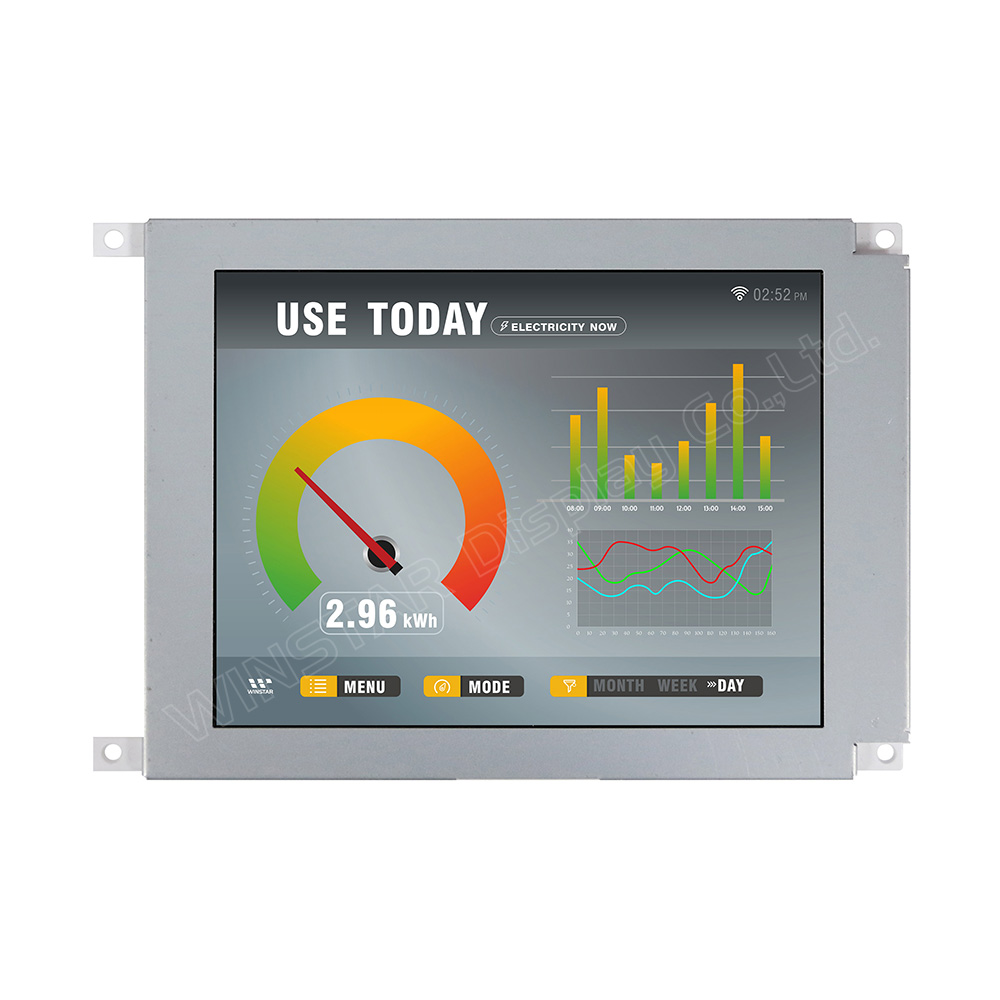

WF57VTCECLNN0 は、産業用途向けに設計された5.7インチTFT LCDディスプレイモジュールです。システム設計を簡素化するために、電源配分を管理する電源ボードが搭載されており、追加の部品を減らすことができます。WF57VTCECLNN0は、2種類のコネクタインターフェース（FPCおよびケーブル）を備えており、さまざまなシステムへの統合に柔軟性を提供します。
解像度320 x 240ピクセル、典型的な輝度500 cd/m²を持つこのモジュールは、さまざまな環境で鮮明な視認性を提供します。また、LVDS（低電圧差動信号）インターフェースをサポートしており、低消費電力と優れた信号の整合性を実現します。動作電圧範囲は3.0V〜3.6V（典型的には3.3V）で、動作温度範囲は0°C〜+70°Cの環境に適しています。
このディスプレイモジュールは、効率的な電力管理を備えたコンパクトで高品質なディスプレイが求められる産業用制御システムなどのアプリケーションに最適です。

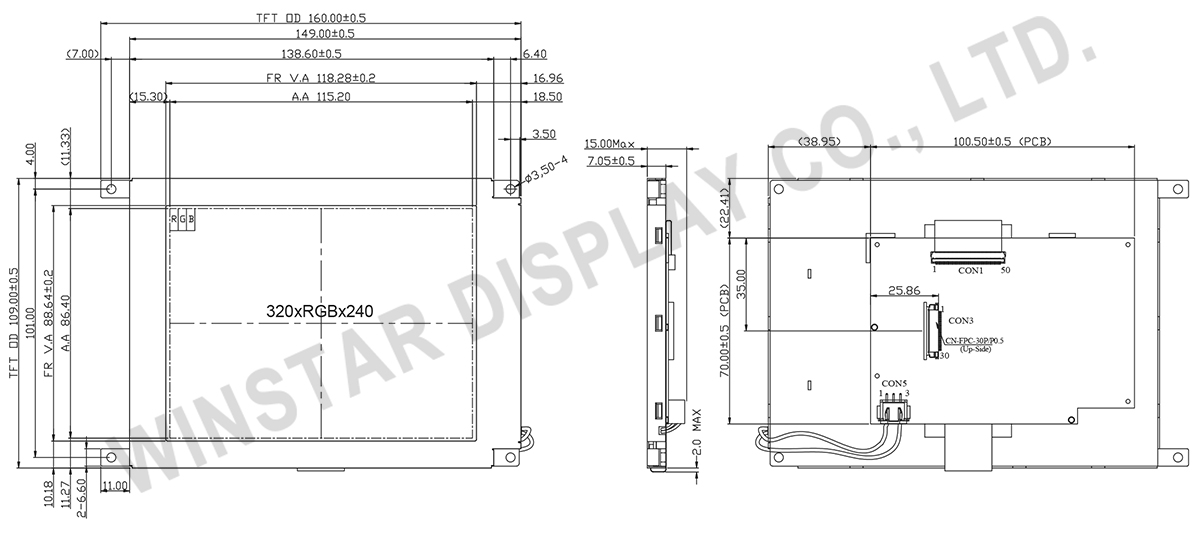

外形図
製品仕様
ピン功能定義
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | LED+ | Power supply for Backlight + |
| 2 | LED- | Power supply for Backlight - |
| 3 | RX3+ | + LVDS differential data input |
| 4 | RX3- | - LVDS differential data input |
| 5 | GND | Ground |
| 6 | RXC+ | + LVDS differential clock input |
| 7 | RXC- | - LVDS differential clock input |
| 8 | GND | Ground |
| 9 | RX2+ | + LVDS differential data input |
| 10 | RX2- | - LVDS differential data input |
| 11 | GND | Ground |
| 12 | RX1+ | + LVDS differential data input |
| 13 | RX1- | - LVDS differential data input |
| 14 | GND | Ground |
| 15 | RX0+ | + LVDS differential data input |
| 16 | RX0- | - LVDS differential data input |
| 17 | L/R | Shift direction of device internal shift register control. |
| 18 | U/D | Up/down selection |
| 19 | VCC | Digital power: 3V~3.6V |
| 20 | VCC | Digital power: 3V~3.6V |
| 21-29 | NC | No connection |
| 30 | RESET | Hardware reset |
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ(対角線) | 5.7 | インチ |
| ドットマトリクス(解像度) | 320 × RGB × 240 (TFT) | dots |
| モジュールサイズ | 160.0(W) × 109.0(H) × 15.0(D) | mm |
| 有効エリア | 115.20 × 86.40 | mm |
| ドットピッチ | 0.12 × 0.36 | mm |
| LCDタイプ | TFT, ノーマリ・ホワイト, 透過型 | |
| 視野角 | 12時方向 | |
| グレースケール反転 | 6時方向 | |
| TFT IC | SN75LVDS82DGGR or Equivalent | |
| TFTインターフェース | LVDS | |
| アスペクト率 | 4:3 | |
| バックライトタイプ | LED, ノーマリ・ホワイト | |
| タッチパネルタイプ | タッチパネル無し | |
| 表面 | グレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | 0 | - | +70 | ℃ |
| 保存温度 | TST | -30 | - | +80 | ℃ |
電気特性
1. Operating conditions：| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| LCM電源電圧 | VCC | - | 3.0 | 3.3 | 3.6 | V |
| LCM電源電流 | ICC | - | - | 220 | 330 | mA |
| ハイレベル出力電圧 | VIH | - | 0.7 VCC | - | VCC | V |
| ローレベル出力電圧 | VIL | - | 0 | - | 0.3 VCC | V |
2. LED driving conditions：
| パラメータ | 記号 | 最小值 | 典型值 | 最大值 | 単位 |
|---|---|---|---|---|---|
| LED電流 | - | - | 140 | - | mA |
| 消費電力 | - | 1260 | - | 1470 | mW |
| LED電圧 | VBL+ | 9.0 | - | 10.5 | V |
| LEDの寿命 | - | - | 50,000 | - | Hr |
