5.7インチ TFT LCD ディスプレイモジュール (電源ボード付き)

型番 WF57WTLECDNN0

►サイズ: 5.7インチ
►解像度: 320 x 240 dots
►視野角: 6H
►インターフェース: RGB
►駆動IC:HX8218+HX8615
►コントロールボード: 無
►パワーボード: 有
►輝度(cd/m²): 500
►スルーホールフレーム: 有
►タッチパネル: 無
►O-Film : オプション

製品情報

この5.7インチTFT LCDディスプレイモジュールは、産業用途向けに設計され、HX8218+HX8615ドライバーICを搭載し、18ビットRGBインターフェースをサポートしています。このモジュールには内蔵電源ボードがあり、安定した電源管理を提供し、システムの電源設定を簡素化します。

このディスプレイモジュールは、320 x 240ピクセルの解像度と500 cd/m²の輝度を持ち、標準的な照明環境でクリアな表示性能を提供します。動作温度範囲は-20℃から+70℃、保管温度範囲は-30℃から+80℃であり、さまざまな産業用途に適しています。このディスプレイモジュールは、産業用コントロールや設備監視など、安定した高品質な表示が求められるアプリケーションに最適なソリューションを提供します。

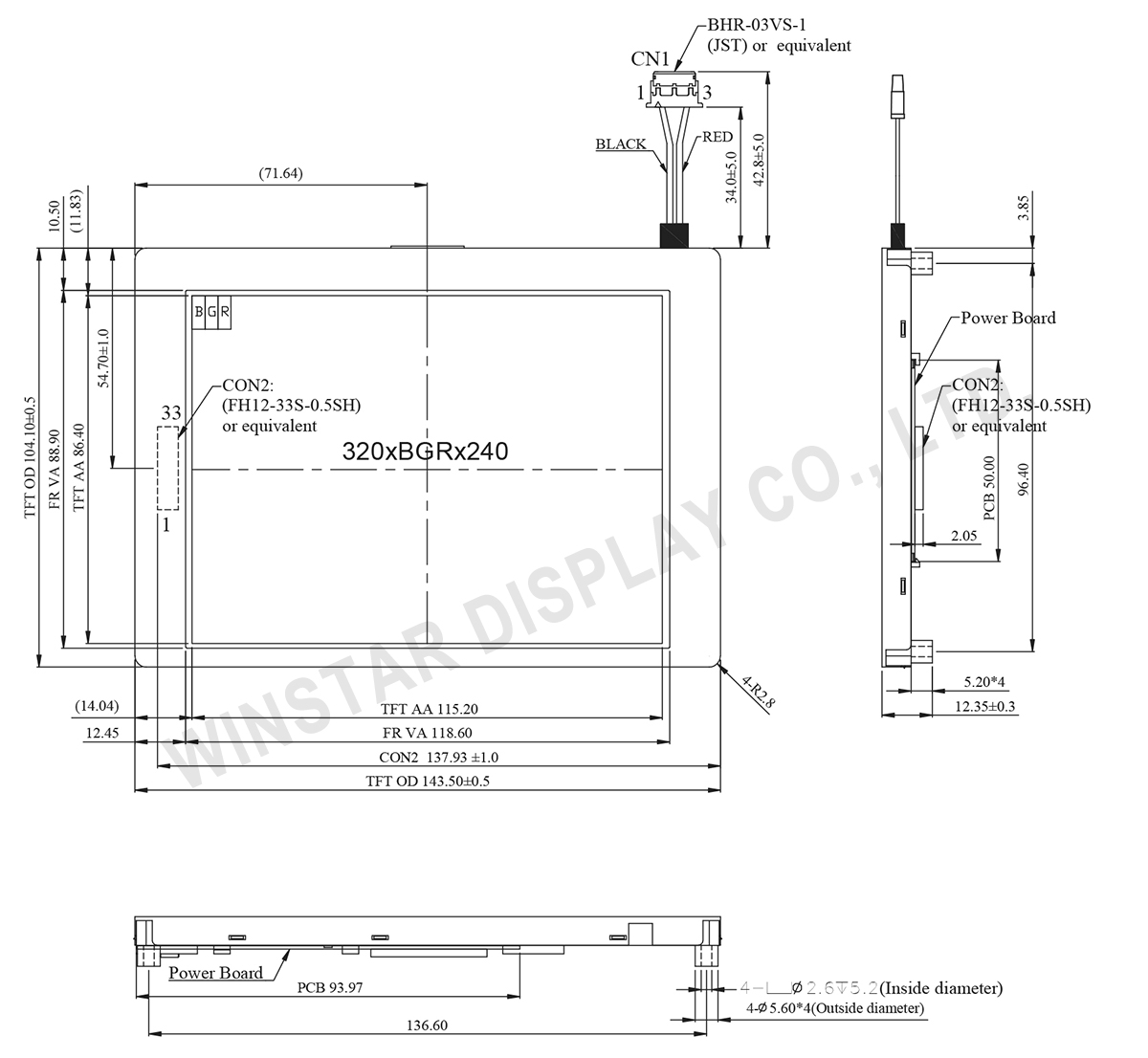

外形図

5.7 inch Color LCD Module - WF57WTLECDNN0

製品仕様

規格説明

項目 仕様 単位
サイズ(対角線) 5.7 インチ
ドットマトリクス(解像度) 320 × RGB × 240 (TFT) dots
モジュールサイズ 143.5 × 104.1 × 12.35 mm
有効エリア 115.2 × 86.4 mm
ドットピッチ 0.12 × 0.36 mm
LCDタイプ TFT, ノーマリ・ホワイト, 透過型
TFT 駆動IC HX8218+HX8615 或いは互換性IC
インターフェース 18-bit RGB
視野角 6時方向
グレースケール反転 12時方向
アスペクト率 4:3
バックライトタイプ LED, ノーマリ・ホワイト
タッチパネルタイプ タッチパネル無し
表面 グレア

絶対最大定格

項目 記号 最小値 典型値 最大値 単位
動作温度 TOP -20 +70
保存温度 TST -30 +80

電気特性

1.使用条件:

項目 記号 条件 最小値 典型値 最大値 単位
LCM電源電圧 VCC 3.0 3.3 3.6 V
LCM電源電流 ICC 110 170 mA
消費電力 363 612 mW

2.LED駆動条件:

パラメータ 記号 最小値 典型値 最大値 単位
LED電流 - - 140 - mA
消費電力 - 1260 - 1470 mW
LED電圧 VBL+ 9.0 - 10.5 V
LED の寿命 - - 50,000 - Hr

ピン功能定義

Pin 記号 説明
1 GND Ground
2 CK Clock signal for sampling each data signal
3 Hsync Horizontal synchronous signal
4 Vsync Vertical synchronous signal
5 GND Ground
6 R0 Red Data bit(LSB)
7 R1 Red Data bit
8 R2 Red Data bit
9 R3 Red Data bit
10 R4 Red Data bit
11 R5 Red Data bit(MSB)
12 GND Ground
13 G0 Green Data bit(LSB)
14 G1 Green Data bit
15 G2 Green Data bit
16 G3 Green Data bit
17 G4 Green Data bit
18 G5 Green Data bit(MSB)
19 GND Ground
20 B0 Blue Data bit(LSB)
21 B1 Blue Data bit
22 B2 Blue Data bit
23 B3 Blue Data bit
24 B4 Blue Data bit
25 B5 Blue Data bit(MSB)
26 GND Ground
27 NC No connect
28 VCC +3.3V power supply
29 VCC +3.3V power supply
30 R/L Selection signal for horizontal scanning direction (L: Normally H: Right-and-left reversal)
31 U/D Selection signal for vertical scanning direction (H: Normally L: Up-and-Down reversal)
32 NC No connect
33 GND Ground
