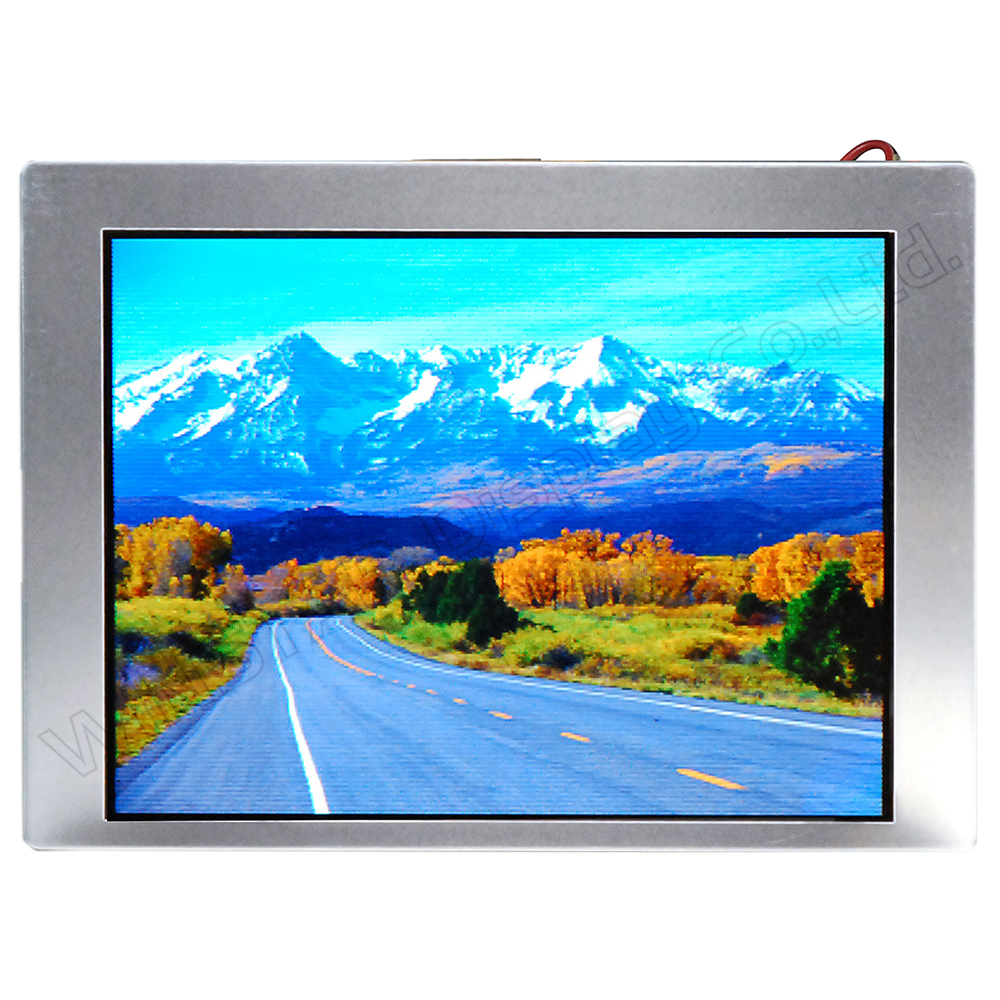

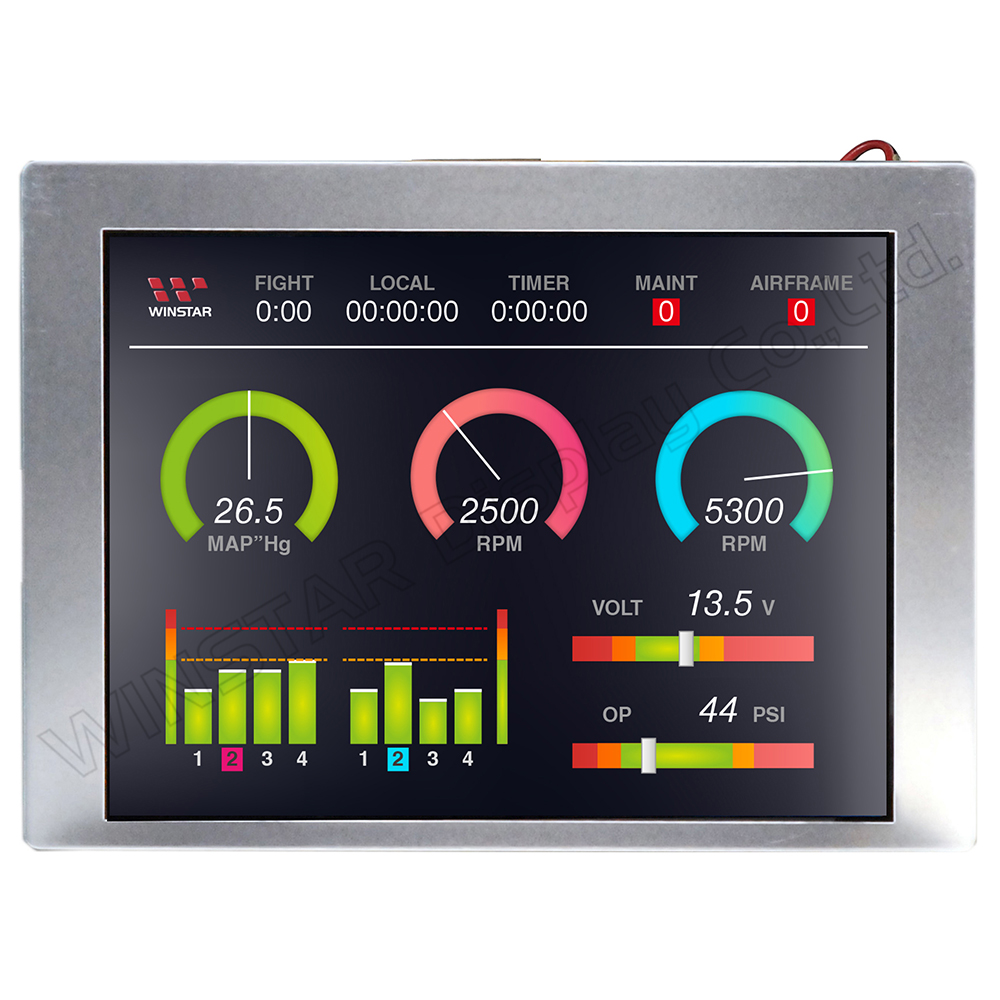

Módulo de exibição TFT LCD de 5,7 polegadas com placa de alimentação integrada

Model No. WF57WTLECDNN0

►Tamanho: 5,7 polegadas
►Resolução : 320 x 240 pontos
►Direção de exibição: 6H
►Interface : RGB
►Driver IC:HX8218+HX8615
►Placa de controle: Não

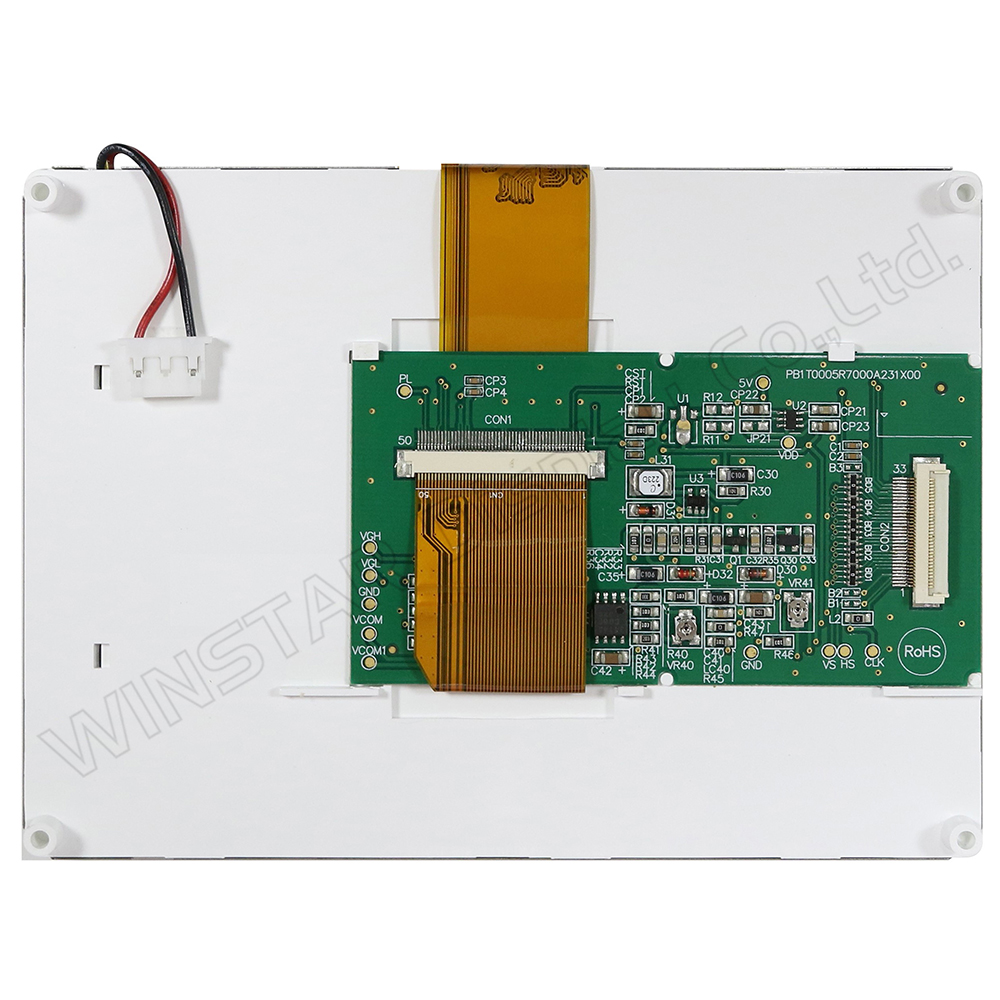

►Placa de alimentação: Sim
►Brilho (cd/m²): 500
►Quadro com furo passante: Sim
►Tela de Toque: Não
►O-Film : Opção

Descrição

O módulo de exibição TFT LCD de 5,7 polegadas foi projetado para aplicações industriais e possui o IC controlador HX8218+HX8615, que suporta uma interface RGB de 18 bits. O módulo é equipado com uma placa de alimentação integrada, garantindo um gerenciamento de energia estável e simplificando a configuração do sistema.

Este módulo de exibição tem uma resolução de 320 x 240 pixels e um brilho de 500 cd/m², oferecendo desempenho claro de exibição em condições de iluminação padrão. Ele opera em uma faixa de temperatura de -20°C a +70°C e pode ser armazenado em uma faixa de temperatura de -30°C a +80°C, tornando-o ideal para diversas aplicações industriais. Este módulo de exibição oferece uma solução confiável para aplicações que exigem exibição estável e de alta qualidade, como controle industrial e monitoramento de equipamentos.

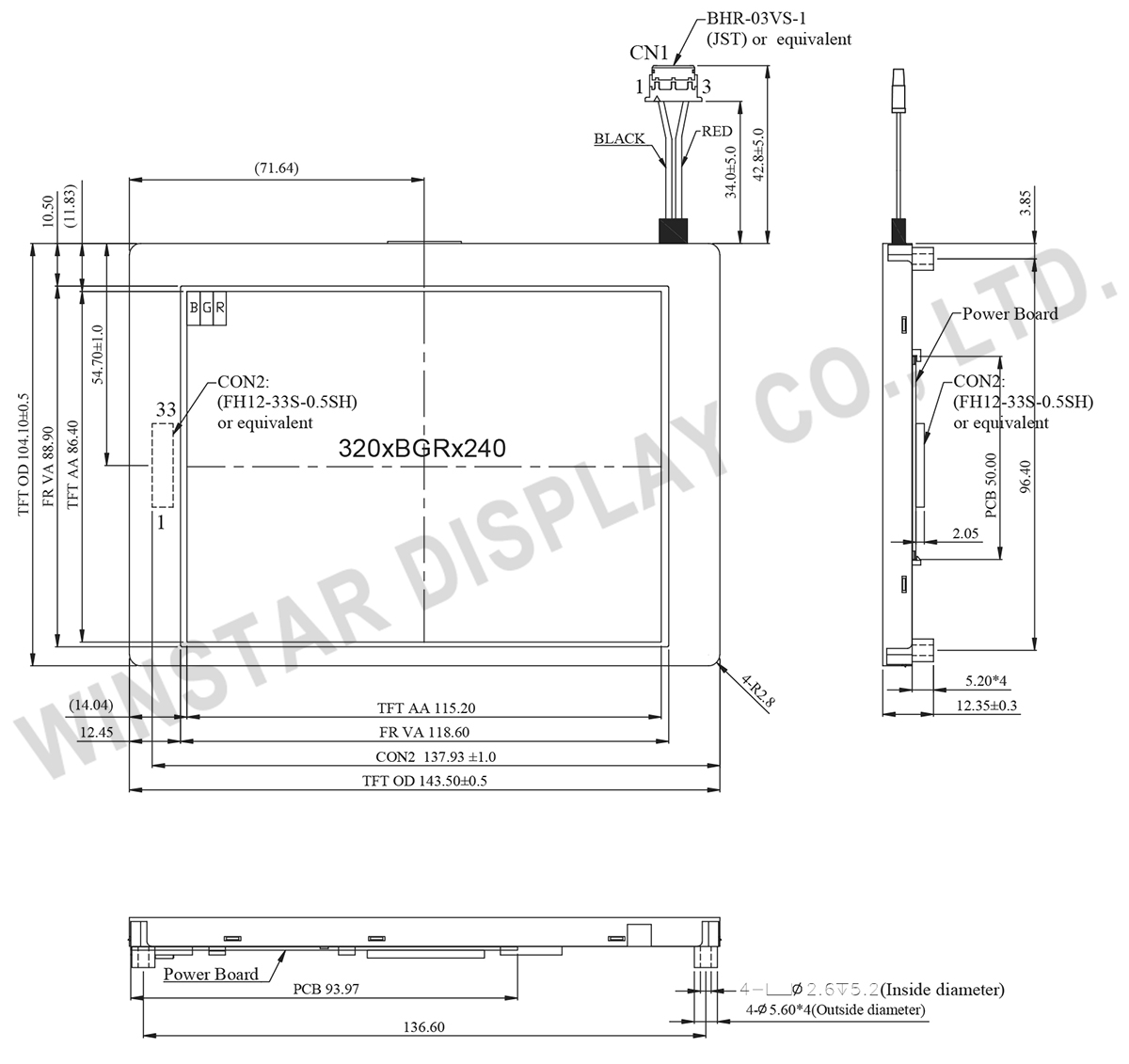

DRAWING

5.7 inch Color LCD Module - WF57WTLECDNN0

SPECIFICATIONS

Especificações Gerais

Item Dimensão Unidade
Tamanho 5,7 polegadas
Matriz de pontos 320 × RGB × 240 (TFT) pontos
Dimensão do módulo 143.5 × 104.1 × 12.35 mm
Área ativa 115.2 × 86.4 mm
Distância entre pontos 0.12 × 0.36 mm
Tipo LCD TFT, Branco, Transmissivo
TFT IC do controlador HX8218+HX8615 ou equivalente
Interface 18-bit RGB
Direção de exibição 6 o'clock
Direção de inversão de escala cinza 12 o'clock
Relação de aspecto 4:3
Tipo de luz de fundo LED, Branco
Painel de toque Sem painel de toque
Superfície Reflexo

Classificações Máximas Absolutas

Item Símbolo Valor Min Valor Típico Valor Máximo Unidade
Temperatura de operação TOP -20 +70
Temperatura de armazenamento TST -30 +80

Características Eletrônicas

1. Condições de operação:

Item Symbol Condição Valor Min Valor Típico Valor Máximo Unidade
Supply Voltage For LCM VCC 3.0 3.3 3.6 V
Supply Current For LCM ICC 110 170 mA
Power Consumption 363 612 mW

2. Condições de condução do LED:

Parâmetro Symbol Valor Min Valor Típico Valor Máximo Unidade
LED atual - - 140 - mA
Consumo de energia - 1260 - 1470 mW
voltagem do LED VBL+ 9.0 - 10.5 V
Vida útil do LED - - 50,000 - Hr

Função do pino de interface

Pin Símbolo Função
1 GND Ground
2 CK Clock signal for sampling each data signal
3 Hsync Horizontal synchronous signal
4 Vsync Vertical synchronous signal
5 GND Ground
6 R0 Red Data bit(LSB)
7 R1 Red Data bit
8 R2 Red Data bit
9 R3 Red Data bit
10 R4 Red Data bit
11 R5 Red Data bit(MSB)
12 GND Ground
13 G0 Green Data bit(LSB)
14 G1 Green Data bit
15 G2 Green Data bit
16 G3 Green Data bit
17 G4 Green Data bit
18 G5 Green Data bit(MSB)
19 GND Ground
20 B0 Blue Data bit(LSB)
21 B1 Blue Data bit
22 B2 Blue Data bit
23 B3 Blue Data bit
24 B4 Blue Data bit
25 B5 Blue Data bit(MSB)
26 GND Ground
27 NC No connect
28 VCC +3.3V power supply
29 VCC +3.3V power supply
30 R/L Selection signal for horizontal scanning direction (L: Normally H: Right-and-left reversal)
31 U/D Selection signal for vertical scanning direction (H: Normally L: Up-and-Down reversal)
32 NC No connect
33 GND Ground
