Home Produtos LCD TFT Tela de LCD TFT Standard WF57WTLECDNT0

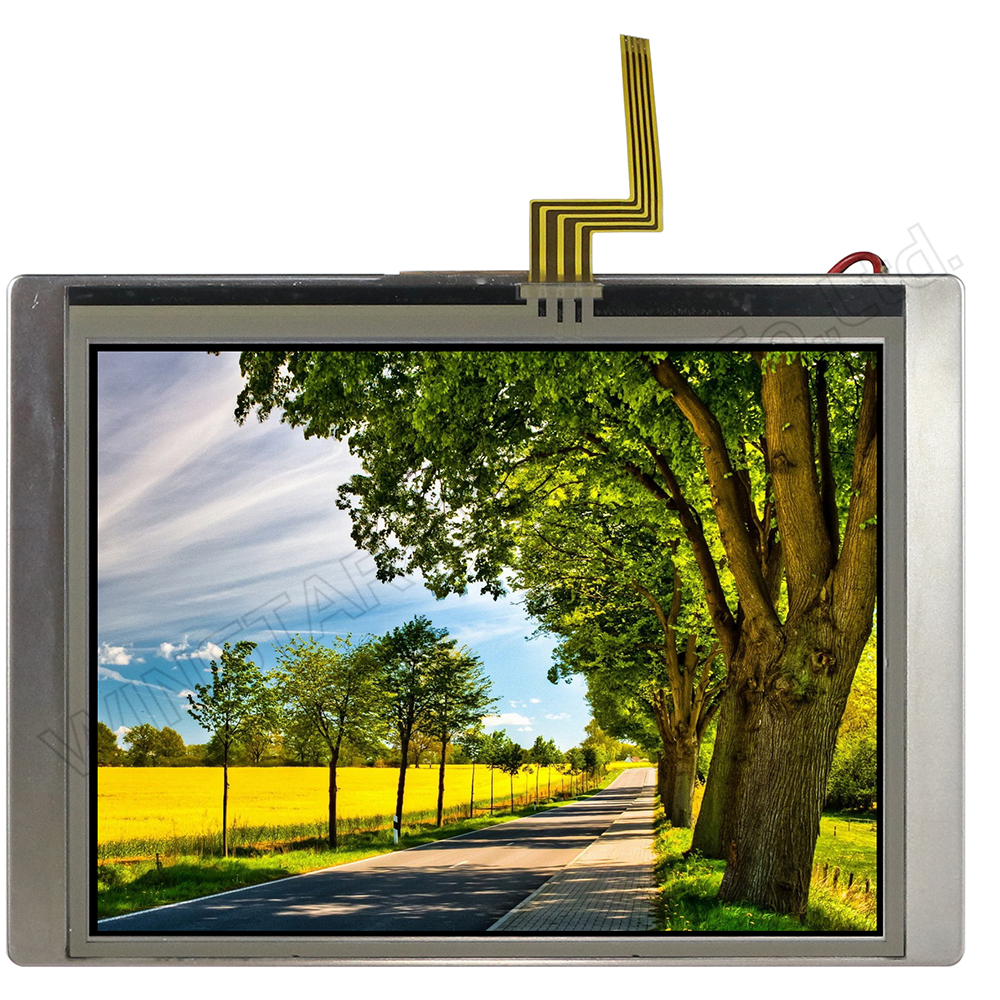

Display TFT LCD de 5,7 polegadas com touchscreen resistivo e placa de alimentação

Model No. WF57WTLECDNT0

►Tamanho: 5,7 polegadas
►Resolução : 320 x 240 pontos
►Direção de exibição: 6H
►Interface : RGB
►Drive IC : HX8218+HX8615
►Placa de controle: Não

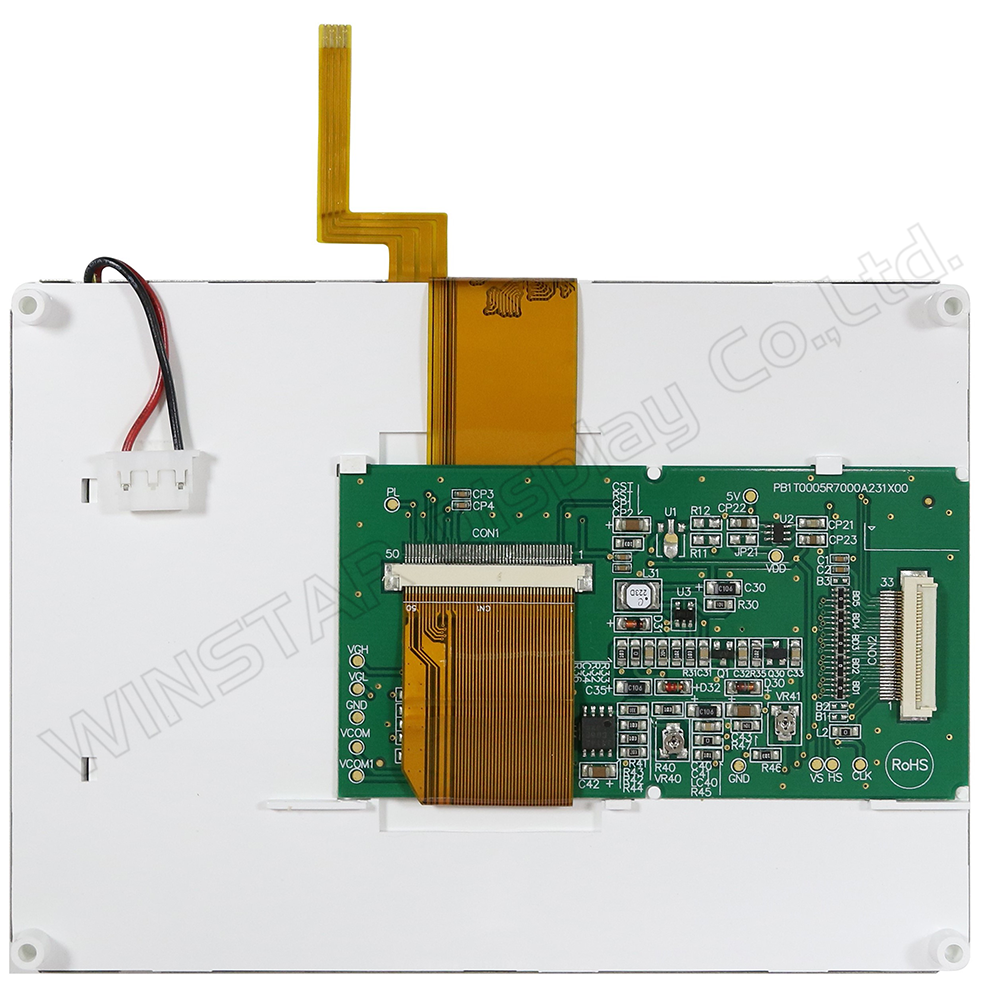

►Placa de alimentação: Sim
►Brilho(cd/m²): 350
►Quadro com furo passante: Sim
►Tela de toque: Com painel de toque resistivo (RTP)
►O-Film : Opção

Descrição

O WF57WTLECDNT0 é um módulo de display TFT LCD colorido de 5,7 polegadas projetado para aplicações industriais, com uma tela sensível ao toque resistiva integrada. Utiliza o IC driver HX8218 + HX8615 e suporta uma interface RGB de 18 bits, garantindo um desempenho de exibição de alta qualidade. O módulo também inclui uma placa de alimentação embutida que fornece um gerenciamento de energia estável, simplificando a configuração de energia do sistema.

Este módulo de display possui uma resolução de 320 x 240 pixels e um brilho de 350 cd/m², proporcionando visibilidade clara e confiável sob condições de iluminação típicas. Equipado com uma tela sensível ao toque resistiva, permite uma entrada precisa do usuário, tornando-o ideal para aplicações de controle industrial e monitoramento de equipamentos.

O WF57WTLECDNT0 também apresenta uma moldura ao redor da tela com quatro furos para parafusos, permitindo uma instalação fácil e segura em diversos gabinetes e sistemas. Ele opera em uma faixa de temperatura de -20°C a +70°C e pode ser armazenado em temperaturas de -30°C a +80°C, tornando-o adequado para ambientes industriais severos.

Este módulo oferece uma solução robusta para aplicações que exigem uma exibição estável e de alta qualidade com capacidades de interação do usuário, como painéis de controle industriais, sistemas de automação e interfaces de monitoramento de equipamentos.

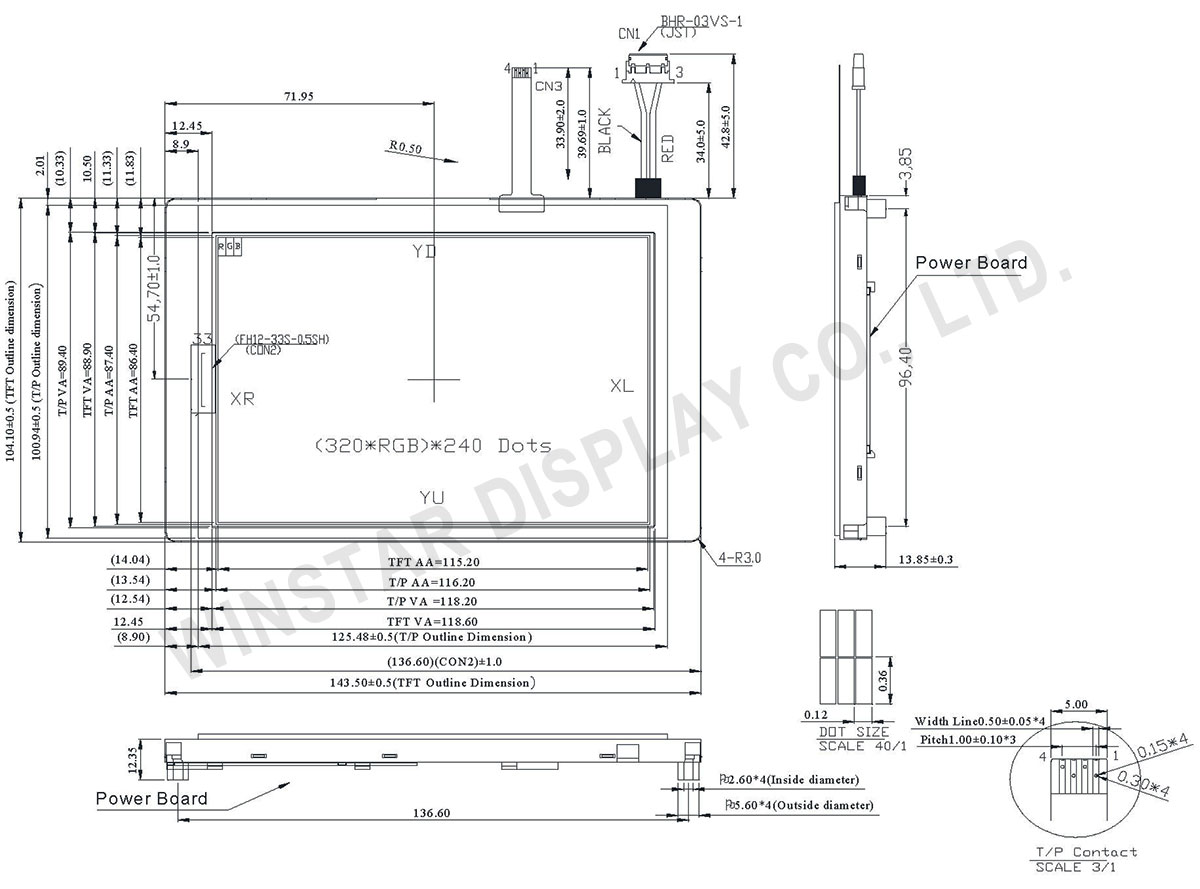

DRAWING

5.7-inch TFT LCD Display with Resistive Touchscreen and Power Board - WF57WTLECDNT0

SPECIFICATIONS

Especificações Gerais

Item Dimensão Unidade
Tamanho 5.7 polegadas
Matriz de pontos 320 × RGB × 240 (TFT) dots
Dimensão do módulo 143.5 × 104.1 × 13.85 mm
Área ativa 115.2 × 86.4 mm
Distância entre pontos 0.12 × 0.36 mm
Tipo LCD TFT, Branco, Transmissivo
IC do controlador HX8218+HX8615 ou equivalente
Interface 18-bit RGB
Direção de exibição 6 o'clock
Direção de inversão de escala cinza 12 o'clock
Relação de aspecto 4:3
Tipo de luz de fundo LED, Branco
Painel de toque painel de toque resistivo
Superfície Anti-Refletor

Classificações Máximas Absolutas

Item Símbolo Valor Min Valor Típico Valor Máximo Unidade
Operating Temperature TOP -20 +70
Storage Temperature TST -30 +80

Electrical Characteristics

Operating conditions:

Item Símbolo Doença Valor Min Valor Típico Valor Máximo Unidade
Supply Voltage For LCM VCC 3.0 3.3 3.6 V
Supply Current For LCM ICC 110 170 mA
Power Consumption 363 612 mW


LED driving conditions:

Parâmetro Símbolo Valor Min Valor Típico Valor Máximo Unidade
LED current   - 140 - mA
Power Consumption   1260 - 1470 mW
LED voltage VBL+ 9.0 - 10.5 V
LED Life Time   - 50,000 - Hr

Função do pino de interface

LCM PIN Definition

Pin Símbolo Função
1 GND Ground
2 CK Clock signal for sampling each data signal
3 Hsync Horizontal synchronous signal
4 Vsync Vertical synchronous signal
5 GND Ground
6 R0 Red Data bit(LSB)
7 R1 Red Data bit
8 R2 Red Data bit
9 R3 Red Data bit
10 R4 Red Data bit
11 R5 Red Data bit(MSB)
12 GND Ground
13 G0 Green Data bit(LSB)
14 G1 Green Data bit
15 G2 Green Data bit
16 G3 Green Data bit
17 G4 Green Data bit
18 G5 Green Data bit(MSB)
19 GND Ground
20 B0 Blue Data bit(LSB)
21 B1 Blue Data bit
22 B2 Blue Data bit
23 B3 Blue Data bit
24 B4 Blue Data bit
25 B5 Blue Data bit(MSB)
26 GND Ground
27 NC No connect
28 VCC +3.3V power supply
29 VCC +3.3V power supply
30 R/L Selection signal for horizontal scanning direction
(L: Normally  H: Right-and-left reversal)
31 U/D Selection signal for vertical scanning direction
(H: Normally   L: Up-and-Down reversal)
32 NC No connect
33 GND Ground


Backlight PIN Definition

Pin Símbolo Função
1 K Black, LED_ Cathode
2 NC No connection
3 A Red, LED_ Anode
