Model No. WF57XTIACDNT0
►Tamanho: 5,7 polegadas
►Resolução : 320 x 240 pontos
►Direção de exibição: 12H
►Interface : RGB
►Driver IC：HX8218+HX8615
►Placa de controle: Opção
►Brilho(cd/m²): 600
►Controlador integrado: Não
►Tela de toque: Com painel de toque resistivo (RTP)
►O-Film : Opção

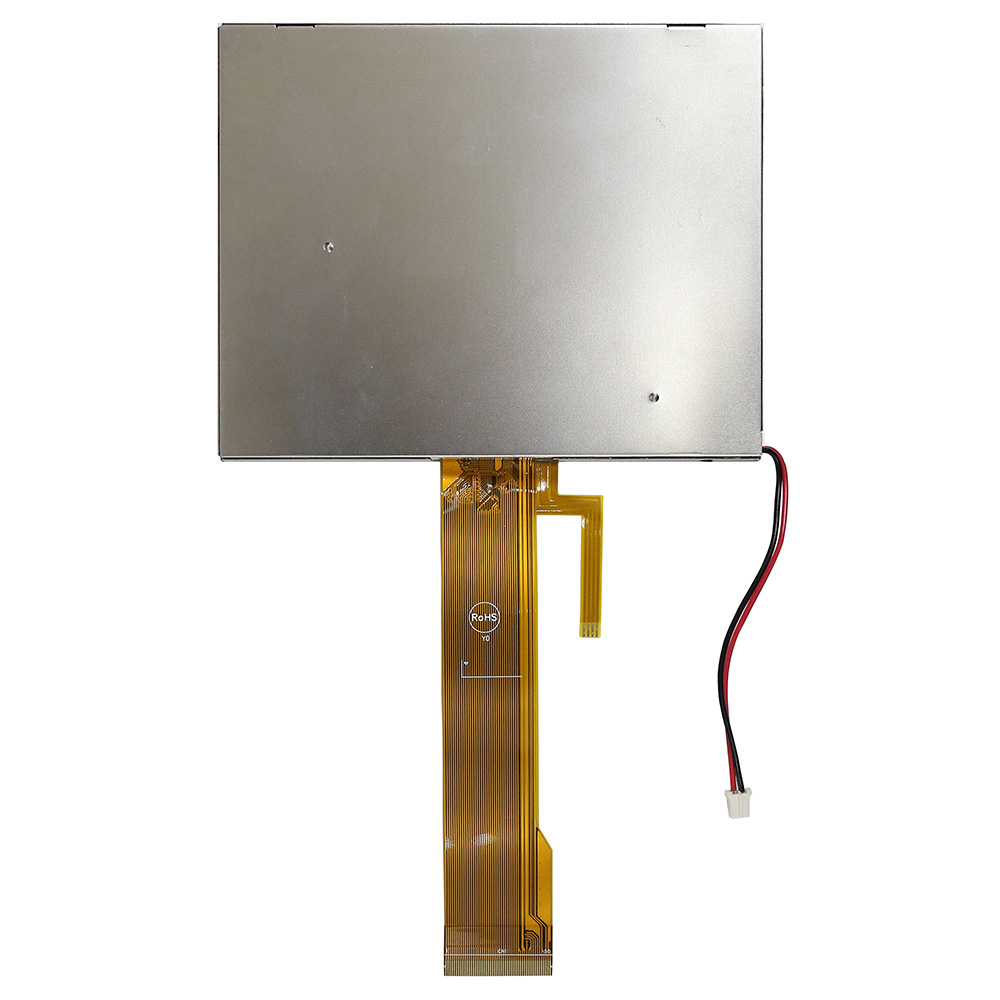

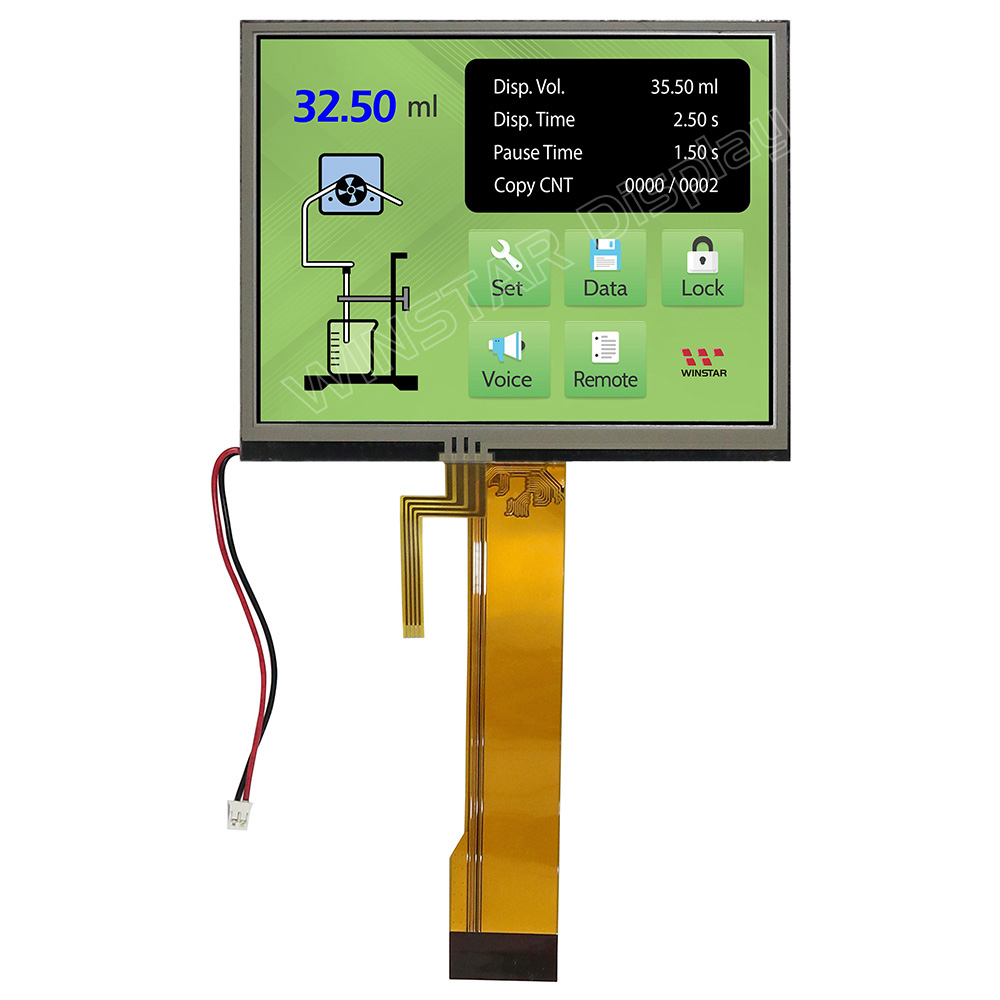

O WF57XTIACDNT0 é um módulo LCD TFT de 5,7 polegadas equipado com um Painel de Toque Resistivo, apresentando uma resolução de 320 x 240 pontos. Sua luminosidade foi otimizada para 600 cd/m², enquanto adota uma superfície Anti-Reflexo para melhor legibilidade em diversas condições de iluminação.
Impulsionado pelo IC controlador HX8218+HX8615, este módulo suporta interfaces RGB de 24 bits, garantindo uma representação de cores vibrante e precisa. Com uma alimentação de tensão variando de 3,2V a 3,4V (valor típico: 3,3V), mantém uma operação eficiente.
As dimensões do módulo medem 126,00 (L) × 101,55 (A) mm, com uma área ativa de 115,2 × 86,40 mm, tornando-o adequado para aplicações compactas. Mantém uma proporção de aspecto 4:3, ideal para uma ampla gama de necessidades de exibição.
Com direção de visualização às 12 horas e direção de inversão de escala de cinza às 6 horas, este display TFT oferece uma usabilidade versátil. Opera de forma confiável em uma faixa de temperatura de -20℃ a +70℃, com uma temperatura de armazenamento variando de -30℃ a +80℃, garantindo durabilidade em diversos ambientes.
O WF57XTIACDNT0 é adequado para aplicações que requerem displays claros e responsivos, como sistemas de Controle e Monitoramento Industrial. O Painel de Toque Resistivo adiciona interatividade, aprimorando a experiência do usuário e funcionalidade. Sua superfície Anti-Reflexo minimiza reflexos, garantindo visibilidade ideal mesmo em condições de luz intensa.
| Item | Dimensão | Unidade |
|---|---|---|
| Tamanho | 5,7 | polegadas |
| Matriz de pontos | 320 × RGB × 240 (TFT) | pontos |

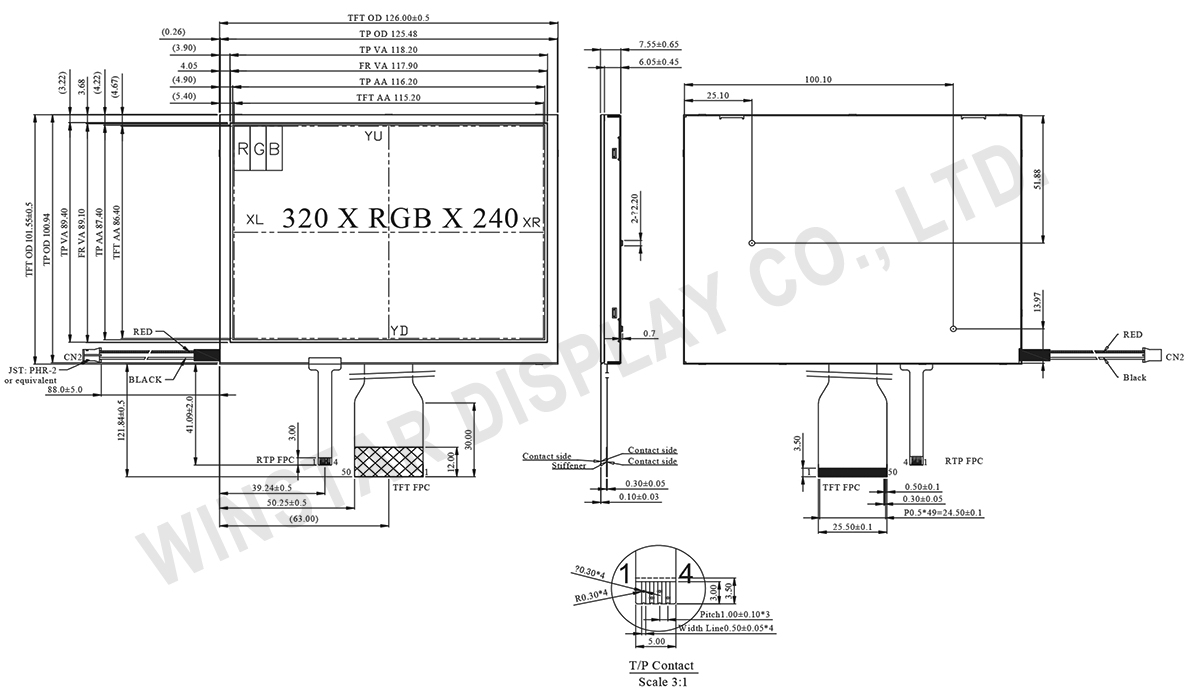

| Dimensão do módulo | 126.00(W) × 101.55(H) × 7.55(D)(MAX) | mm |
| Área ativa | 115.2 × 86.40 | mm |
| Distância entre pontos | 0.12 × 0.36 | mm |
| Tipo LCD | TFT, Branco, Transmissivo | |
| Direção de exibição | 12 o'clock | |
| Direção de inversão de escala cinza | 6 o'clock | |
| Relação de aspecto | 4:3 | |
| Unidade TFT IC | HX8218+HX8615 ou equivalente | |
| Interface | 24-bit RGB | |
| Tipo de luz de fundo | LED, Branco | |
| Painel de toque | painel de toque resistivo | |
| Superfície | Anti-Refletor | |
| Item | Símbolo | Valor Min | Valor Típico | Valor Máximo | Unidade |
|---|---|---|---|---|---|
| Temperatura de operação | TOP | -20 | － | +70 | ℃ |
| Temperatura de armazenamento | TST | -30 | － | +80 | ℃ |
| Item | Símbolo | Doença | Valor Min | Valor Típico | Valor Máximo | Unidade |
|---|---|---|---|---|---|---|
| Supply Voltage For LCM | VCC | - | 3.2 | 3.3 | 3.4 | V |
| AVDD | 4.5 | 5.0 | 5.5 | |||
| Input High Volt. | VIH | - | 0.7 VCC | - | VCC | V |
| Input Low Volt. | VIL | - | 0 | - | 0.3 VCC | V |
| LCD Driving Supply Voltage | VGH | Ta=25℃ | 15 | 16 | 17 | V |
| VGL | -6 | -5 | -4 | |||
| VcomH | - | 4.5 | - | |||
| VcomL | - | -0.5 | - | |||
| Supply Current For LCM | IVCC | VCC=3.3V | - | 30 | 45 | mA |
| Parâmetro | Símbolo | Valor Min | Valor Típico | Valor Máximo | Unidade |
|---|---|---|---|---|---|
| LED atual | - | - | 140 | - | mA |
| Consumo de energia | - | 1204 | - | 1470 | mW |
| voltagem do LED | VBL+ | 8.6 | 9.5 | 10.5 | V |
| Vida útil do LED | - | - | 50,000 | - | Hr |
| Pin No. | Símbolo | I/O | Função |
|---|---|---|---|
| 1 | IF1 | I | Input data format control |
| 2 | IF2 | I | Input data format control |
| 3 | POL | O | Polarity Signal connect to VCOM driving circuit. |
| 4 | RESET | I | Hardware reset. |
| 5 | SPENA | I | Chip select |
| 6 | SPCL | I | Serial Clock |
| 7 | SPDA | I/O | Serial Data |
| 8 | B0 | I | Blue Data bit (LSB) |
| 9 | B1 | I | Blue Data bit |
| 10 | B2 | I | Blue Data bit |
| 11 | B3 | I | Blue Data bit |
| 12 | B4 | I | Blue Data bit |
| 13 | B5 | I | Blue Data bit |
| 14 | B6 | I | Blue Data bit |
| 15 | B7 | I | Blue Data bit(MSB) |
| 16 | G0 | I | Green Data bit(LSB) |
| 17 | G1 | I | Green Data bit |
| 18 | G2 | I | Green Data bit |
| 19 | G3 | I | Green Data bit |
| 20 | G4 | I | Green Data bit |
| 21 | G5 | I | Green Data bit |
| 22 | G6 | I | Green Data bit |
| 23 | G7 | I | Green Data bit(MSB) |
| 24 | R0 | I | Red Data bit(LSB) |
| 25 | R1 | I | Red Data bit |
| 26 | R2 | I | Red Data bit |
| 27 | R3 | I | Red Data bit |
| 28 | R4 | I | Red Data bit |
| 29 | R5 | I | Red Data bit |
| 30 | R6 | I | Red Data bit |
| 31 | R7 | I | Red Data bit(MSB) |
| 32 | Hsync | I | Horizontal synchronous signal |
| 33 | Vsync | I | Vertical synchronous signal |
| 34 | Data CLK | I | Dot data clock |
| 35 | AVDD | I | 4.5V~5.5V |
| 36 | AVDD | I | 4.5V~5.5V |
| 37 | Vcc | I | 3V~3.6V |
| 38 | Vcc | I | 3V~3.6V |
| 39 | NPC | O | NTSC/PAL mode Auto detection result H:NTSC/L:PAL |
| 40 | VGL | I | Gate off power |
| 41 | VGL | I | Gate off power |
| 42 | UD | I | Up/Down scan setting. H: Reverse scan / L: Normal scan |
| 43 | VGH | I | Gate on power |
| 44 | LRC | I | Shift direction of device internal shift register control. |
| 45 | GND | I | GROUND |
| 46 | VCOM | I | VCOM driving input |
| 47 | VCOM | I | VCOM driving input |
| 48 | ENB | I | Data enable input. Normally pull low. |
| 49 | GND | I | GROUND |
| 50 | GND | I | GROUND |
