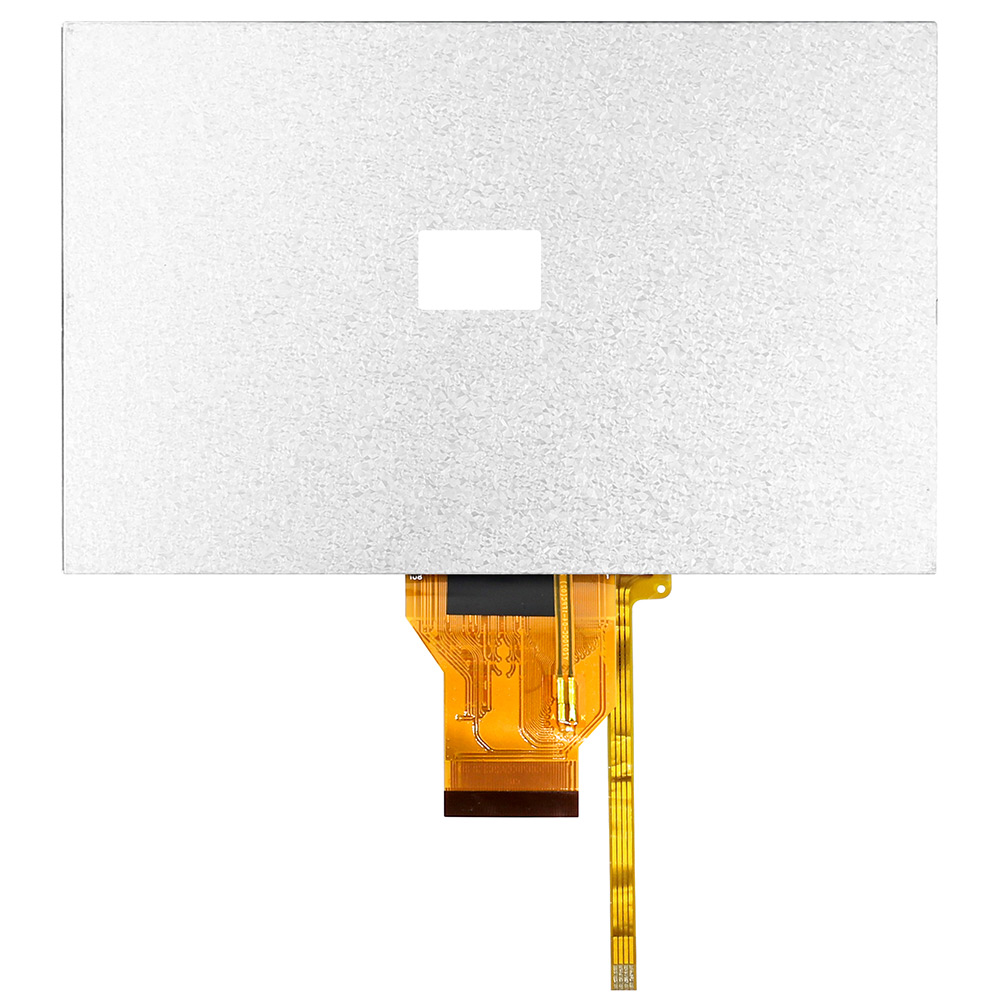

Tela LCD TFT 7 polegadas, 800x480 Com Toque Resistivo
Model No. WF70A2TIAGDNT0
►Tela LCD 7 polegadas / Tela TFT 7 polegadas
►Resolução : 800x480 pontos
►Direção de exibição : 12H
►Interface : RGB
►Driver IC: ST5623D + ST5091D
►Placa de controle : Não
►Brilho(cd/m²): 250
►Quadro com furo passante: Não
►Tela de toque: Com painel de toque resistivo (RTP)
Descrição
O módulo WF70A2TIAGDNT0 é um Tela LCD TFT de 7 polegadas diagonal, fabricado com resolução de 800 x 480 pixéis., totalmente a cores, com Painel Tátil Resistivo no módulo, aspecto é de 16:9. Este modelo está integrado com Ics controladores HX8264 e HX8664, ele suporta interface de 24-bit RGB. Este modelo tem dimensão de módulo de 165x100 mm e tamanho de área ativa de 154,08x85,92 mm. Este Tela LCD de 7 polegadas tem painel com superfície ofuscante, direção de visualização das 12 horas, inversão da escala de cinzas das 6 horas.
Este Tela de LCD 7 polegadas é apresentado com brilho de 250 cd/m2(valor típico) e relação de contraste (valor típico) de 800:1. A tensão de alimentação para a lógica é de 3,0V a 3,6V, valor típico é 3,3V. Esta série de módulos pode operar a temperaturas de -20℃ a +70℃; suas temperaturas de armazenamento variam de -30℃ a +80℃.

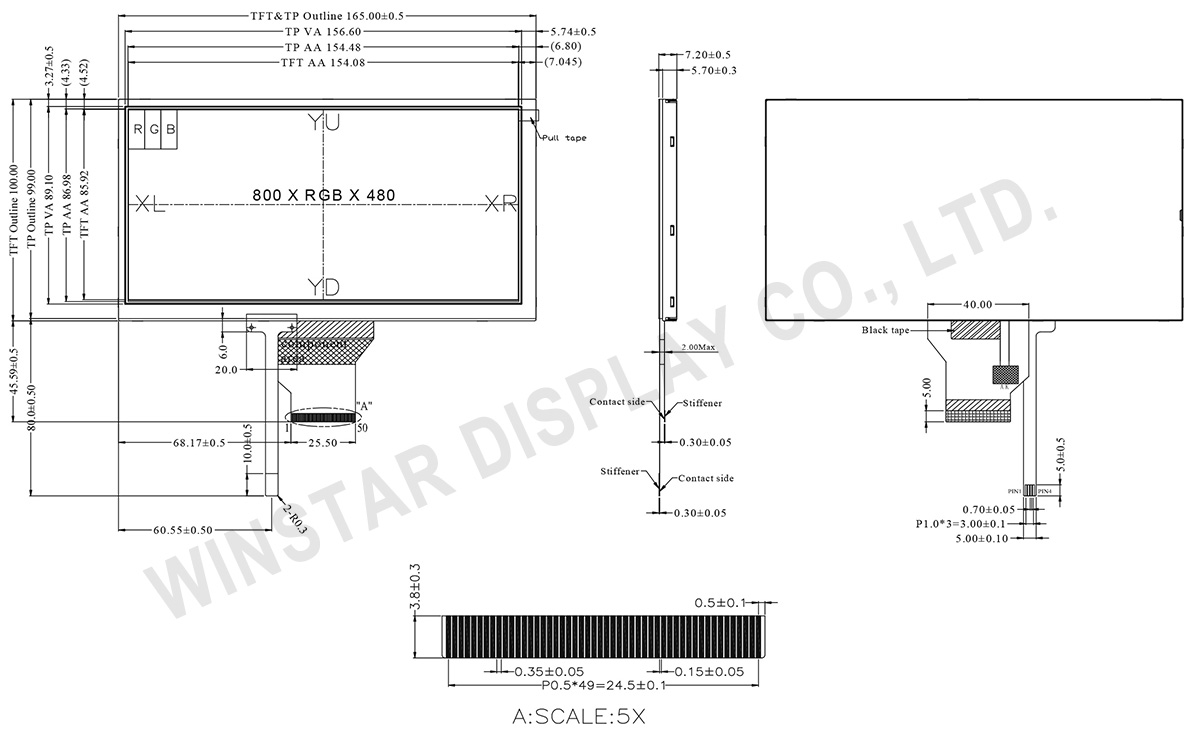

DRAWING
SPECIFICATIONS
Função do pino de interface
| Pin | Símbolo | Função |
|---|---|---|
| 1~2 | A | Power supply for backlight |
| 3~4 | K | Backlight ground |
| 5 | GND | Power ground |
| 6 | VCOM | Common voltage |
| 7 | VCC | Power for Digital Circuit |
| 8 | MODE | DE/SYNC mode select |
| 9 | DE | Data Input Enable |
| 10 | VS | Vertical Sync Input |
| 11 | HS | Horizontal Sync Input |
| 12 | B7 | Blue data(MSB) |
| 13 | B6 | Blue data |
| 14 | B5 | Blue data |
| 15 | B4 | Blue data |
| 16 | B3 | Blue data |
| 17 | B2 | Blue data |
| 18 | B1 | Blue data |
| 19 | B0 | Blue data(LSB) |
| 20 | G7 | Green data(MSB) |
| 21 | G6 | Green data |
| 22 | G5 | Green data |
| 23 | G4 | Green data |
| 24 | G3 | Green data |
| 25 | G2 | Green data |
| 26 | G1 | Green data |
| 27 | G0 | Green data(LSB) |
| 28 | R7 | Red data(MSB) |
| 29 | R6 | Red data |
| 30 | R5 | Red data |
| 31 | R4 | Red data |
| 32 | R3 | Red data |
| 33 | R2 | Red data |
| 34 | R1 | Red data |
| 35 | R0 | Red data(LSB) |
| 36 | GND | Power Ground |
| 37 | DCLK | Sample clock |
| 38 | GND | Power Ground |
| 39 | L/R | Left / right selection |
| 40 | U/D | Up/down selection |
| 41 | VGH | Gate ON Voltage |
| 42 | VGL | Gate OFF Voltage |
| 43 | AVDD | Power for Analog Circuit |
| 44 | RESET | Global reset pin. |
| 45 | NC | No connection |
| 46 | VCOM | Common Voltage |
| 47 | DITHB | Dithering function |
| 48 | GND | Power Ground |
| 49~50 | NC | No connection |
Especificações Gerais
| Item | Dimensão | Unidade |
|---|---|---|
| Tamanho | 7 | polegadas |
| Matriz de pontos | 800×RGB×480 (TFT) | pontos |
| Dimensão do módulo | 165×100.0×7.2 | mm |
| Área ativa | 154.08×85.92 | mm |
| Distância entre pontos | 0.1926×0.179 | mm |
| Tipo LCD | TFT, Branco, Transmissivo | |
| Direção de exibição | 12 o'clock | |
| Direção de inversão de escala cinza | 6 o'clock | |
| Relação de aspecto | 16:9 | |
| Tipo de luz de fundo | LED, Branco | |
| Color arrangement | RGB-STRIPE | |
| IC do controlador | ST5623D + ST5091D | |
| Painel de toque | Com painel de toque resistivo | |
| Superfície | Anti-Refletor | |
Classificações Máximas Absolutas
| Item | Símbolo | Valor Min | Valor Típico | Valor Máximo | Unidade |
|---|---|---|---|---|---|
| Temperatura de operação | TOP | -20 | － | +70 | ℃ |
| Temperatura de armazenamento | TST | -30 | － | +80 | ℃ |
Características Eletrônicas
| Item | Símbolo | Valor Min | Valor Típico | Valor Máximo | Unidade |
|---|---|---|---|---|---|
| Supply Voltage For Logic | VCC | 3 | 3.3 | 3.6 | V |
| Power voltage | AVDD | - | 10.4 | - | V |
| Power Supply For Current | VCC =3.3V | - | 4.3 | - | mA |
| Power voltage | VGH | 14.5 | 15 | 15.5 | V |
| Power voltage | VGL | -10.5 | -10 | -9.5 | V |
| Input signal voltage | VCOM | 3.54 | 4.04 | 4.54 | V |
