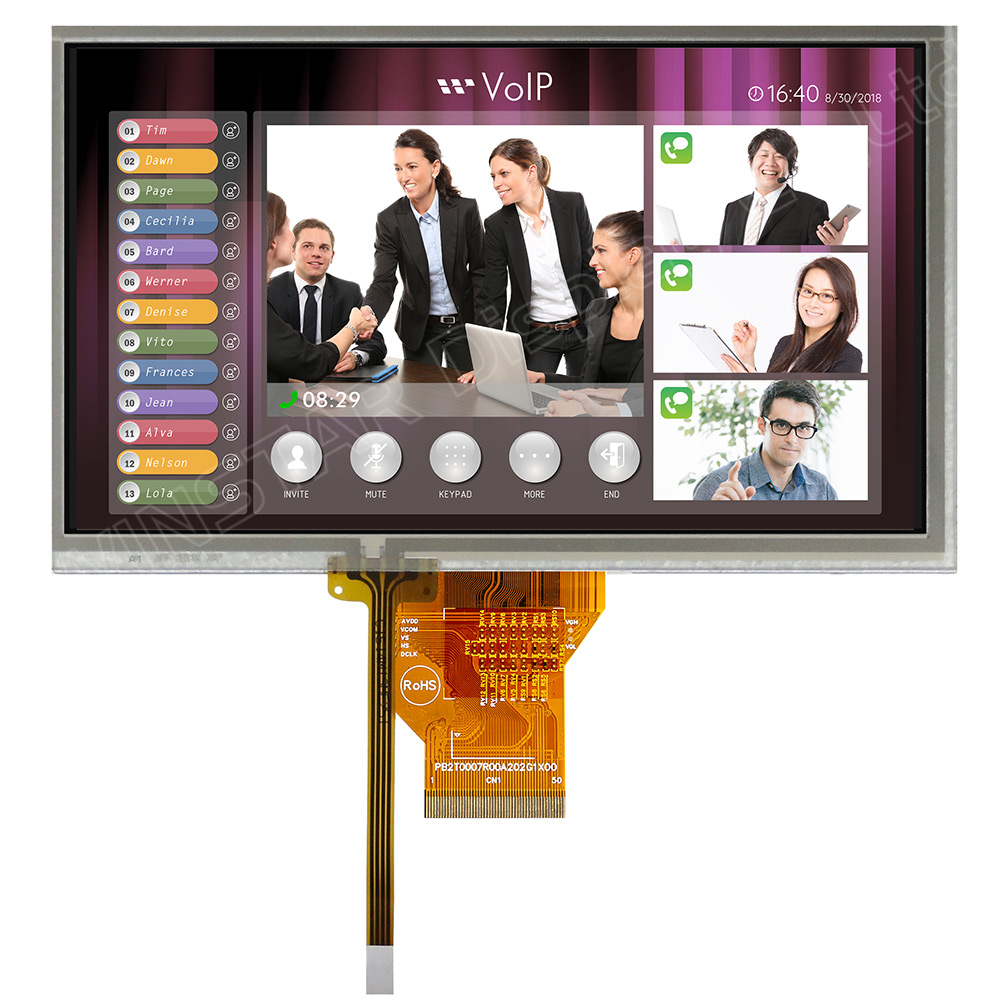

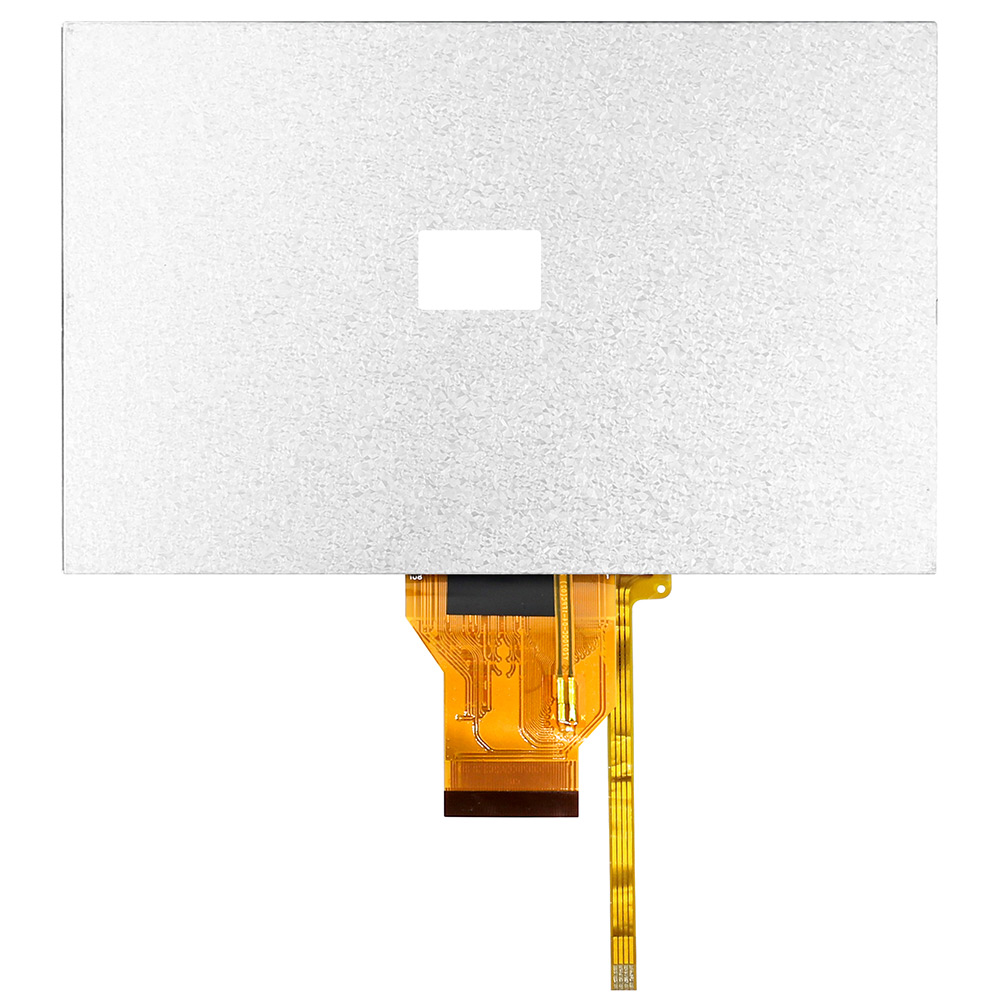

7 pollici Resistivo TFT Display
Modello numero WF70A2TIAGDNT0
►Dimensione : 7 pollici
►Risoluzione : 800x480 punti
►Direzione di visione : 12H
►Interfaccia : RGB
►Driver IC : ST5623D + ST5091D
►Scheda di controllo : No
►Luminosità (cd/m²): 250
►Cornice di fissaggio : No
Touch Screen : con pannello touch resistivo (RTP)

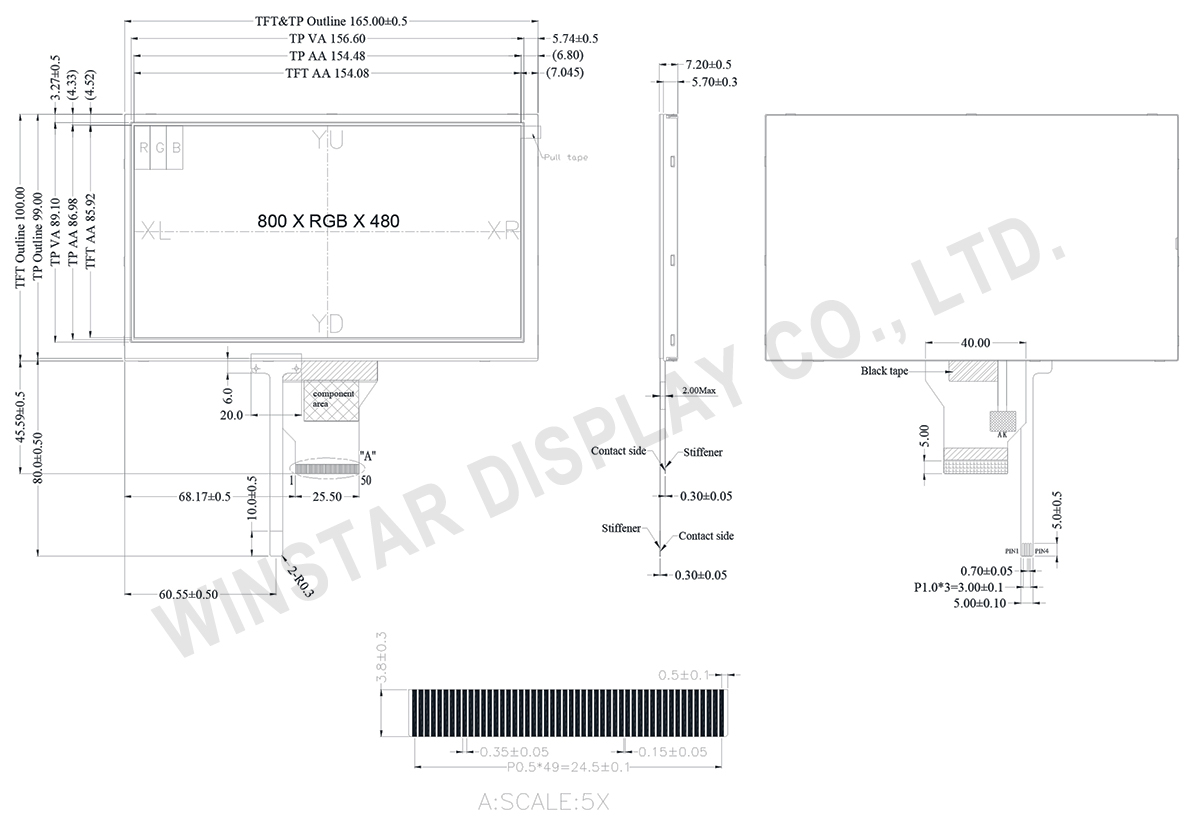

DISEGNO
SPECIFICHE TECNICHE
Interfaccia
Pin | Simbolo | Funzione |
---|---|---|
1~2 | A | Power supply for backlight |
3~4 | K | Backlight ground |
5 | GND | Power ground |
6 | VCOM | Common voltage |
7 | VCC | Power for Digital Circuit |
8 | MODE | DE/SYNC mode select |
9 | DE | Data Input Enable |
10 | VS | Vertical Sync Input |
11 | HS | Horizontal Sync Input |
12 | B7 | Blue data(MSB) |
13 | B6 | Blue data |
14 | B5 | Blue data |
15 | B4 | Blue data |
16 | B3 | Blue data |
17 | B2 | Blue data |
18 | B1 | Blue data |
19 | B0 | Blue data(LSB) |
20 | G7 | Green data(MSB) |
21 | G6 | Green data |
22 | G5 | Green data |
23 | G4 | Green data |
24 | G3 | Green data |
25 | G2 | Green data |
26 | G1 | Green data |
27 | G0 | Green data(LSB) |
28 | R7 | Red data(MSB) |
29 | R6 | Red data |
30 | R5 | Red data |
31 | R4 | Red data |
32 | R3 | Red data |
33 | R2 | Red data |
34 | R1 | Red data |
35 | R0 | Red data(LSB) |
36 | GND | Power Ground |
37 | DCLK | Sample clock |
38 | GND | Power Ground |
39 | L/R | Left / right selection |
40 | U/D | Up/down selection |
41 | VGH | Gate ON Voltage |
42 | VGL | Gate OFF Voltage |
43 | AVDD | Power for Analog Circuit |
44 | RESET | Global reset pin. |
45 | NC | No connection |
46 | VCOM | Common Voltage |
47 | DITHB | Dithering function |
48 | GND | Power Ground |
49~50 | NC | No connection |
Specifiche generali
Articolo | Dimensioni | Unità |
---|---|---|
Dimensione | 7 | pollici |
A matrice di punti | 800 × RGB × 480 (TFT) | dots |
Dimensione del modulo | 165 × 100.0 × 7.2 | mm |
Area attiva | 154.08 × 85.92 | mm |
Passo del Dot | 0.1926 × 0.179 | mm |
Tipo LCD | TFT, Normally Bianco, Trasmissivo | |
Direzione di visione | 12 o'clock | |
Direzione di inversione della scala dei grigi | 6 o'clock | |
Proporzioni dell’area visiva (ratio) | 16:9 | |
Tipo di backlight | LED, Normally Bianco | |
Disposizione dei colori | RGB-STRIPE | |
Driver IC | ST5623D + ST5091D | |
Pannello touch | con pannello touch resistivo (RTP) | |
Superficie | Anti-Glare |
Valori massimi assoluti
Articolo | Simbolo | Valore Min | Valore tipico | Valore massimo | Unità |
---|---|---|---|---|---|
Temperatura di lavoro | TOP | -20 | - | +70 | ℃ |
Temperatura di stock | TST | -30 | - | +80 | ℃ |
Caratteristiche elettriche
Articolo | Simbolo | Valore Min | Valore tipico | Valore massimo | Unità |
---|---|---|---|---|---|
Supply Voltage For Logic | VCC | 3 | 3.3 | 3.6 | V |
Power voltage | AVDD | - | 10.4 | - | V |
Power Supply For Current | VCC =3.3V | - | 4.3 | - | mA |
Power voltage | VGH | 14.5 | 15 | 15.5 | V |
Power voltage | VGL | -10.5 | -10 | -9.5 | V |
Input signal voltage | VCOM | 3.54 | 4.04 | 4.54 | V |
