製品情報
WF70B4TIAGDNT0は、抵抗膜方式タッチスクリーンを備えた7 インチのTFT液晶タッチスクリーンディスプレイで、解像度800x480ピクセルす。このTFT液晶タッチ ディスプレイは HX8264 と HX8664 ドライバーICに組み込まれて、24-bit RGBインターフェースをサポートして、ロジック(VCC)範囲の供給電圧は3.0V~3.6Vで、標準値は3.3Vで、グレアサーフェスパネルで、視線方向12時で、グレースケール反転6時で、コントラスト比 800:1 (標準値)で、輝度 250 ニット(標準値)にして、アスペクト比16：9にします。この7インチタッチディスプレイは-20°Cから+70°Cが操作温度範囲で、保管温度範囲は-30°Cから+80°Cです。

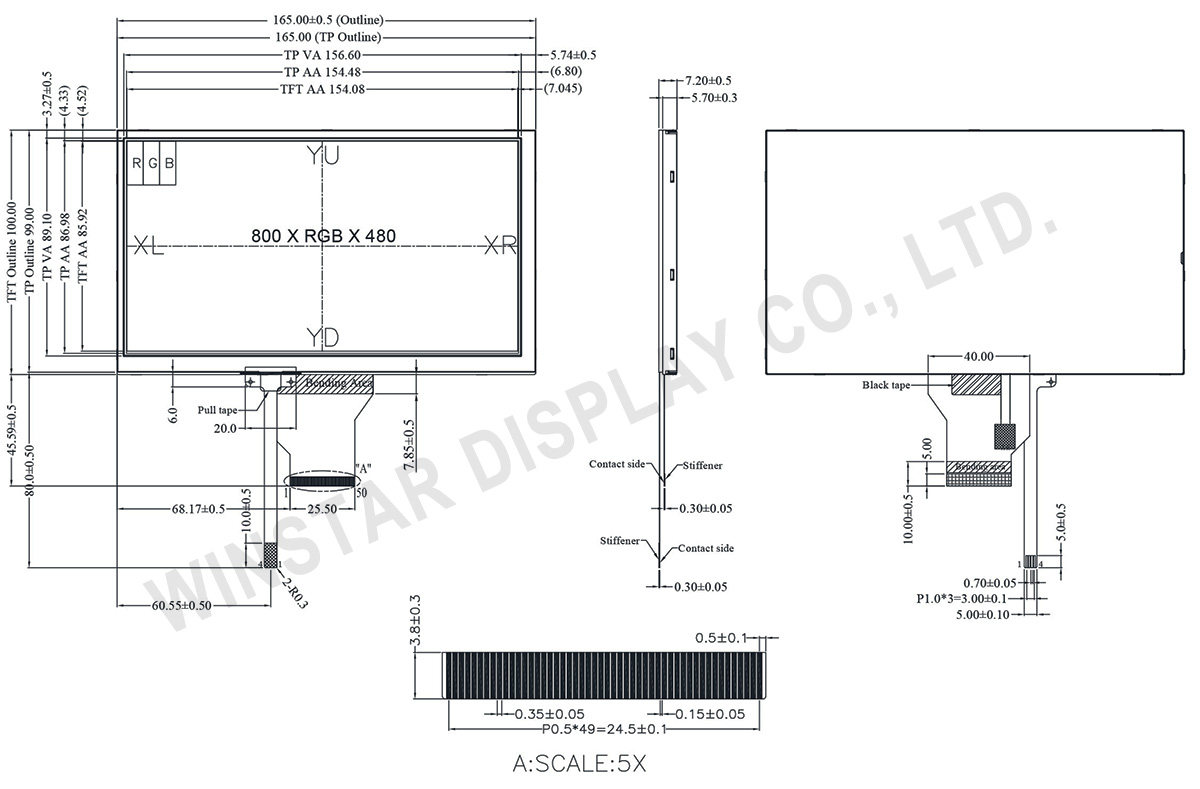

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ (対角線) | 7 | インチ |
| ドットマトリックス(解像度) | 800×RGB ×480 (TFT) | dots |
| 外形寸法 | 165×100.0×7.2 | mm |
| 有効エリア | 154.08×85.92 | mm |
| ピクセルピッチ | 0.1926×0.179 | mm |
| LCD タイプ | TFT, ノーマリ・ホワイト, 透過型 | |
| 視野角度 | 12 時方向 | |
| グレースケール反転 | 6 時方向 | |
| 画面アスペクト比 | 16:9 | |
| バックライトタイプ | LED ,ノーマリ・ホワイト | |
| カラー配列 | RGB-STRIPE | |
| ドライバIC | HX8264 & HX8664 | |
| タッチパネル | 抵抗膜方式タッチパネル(RTP) | |
| TFT インターフェイス | 24-bit RGB | |
| 表面処理 | グレア | |
最大绝对额定值
| 項目 | 記号 | 最小値 | 典型値 | 最大值 | 単位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
作業条件
| 項目 | 記号 | 最小値 | 典型値 | 最大值 | 単位 |
|---|---|---|---|---|---|
| ロジック電源電圧 | VCC | 3.0 | 3.3 | 3.6 | V |
| 電源電圧 | AVDD | 10.2 | 10.4 | 10.6 | V |
| 電源電流 | VCC =3.3V | - | 4.3 | - | mA |
| 電源電圧 | VGH | 14.5 | 15.0 | 15.5 | V |
| 電源電圧 | VGL | -10.5 | -10 | -9.5 | V |
| 入力信号電圧 | VCOM | 3.54 | 4.04 | 4.54 | V |
LED駆動条件
| パラメーター | 記号 | 最小値 | 典型値 | 最大值 | 単位 |
|---|---|---|---|---|---|
| LED電流 | - | - | 180 | - | mA |
| LED電圧 | VLED+ | 8.4 | 9.8 | 11.0 | V |
| LEDの寿命 | - | 50,000 | - | - | Hr |
ピン功能定義
LCM PIN 定義
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | VLED+ | Power supply for backlight |
| 2 | VLED+ | Power supply for backlight |
| 3 | VLED- | Backlight ground |
| 4 | VLED- | Backlight ground |
| 5 | GND | Power ground |
| 6 | VCOM | Common voltage |
| 7 | VCC | Power for Digital Circuit |
| 8 | MODE | DE/SYNC mode select |
| 9 | DE | Data Input Enable (DEN) |
| 10 | VS | Vertical Sync Input (VSD) |
| 11 | HS | Horizontal Sync Input (HSD) |
| 12 | B7 | Blue data(MSB) |
| 13 | B6 | Blue data |
| 14 | B5 | Blue data |
| 15 | B4 | Blue data |
| 16 | B3 | Blue data |
| 17 | B2 | Blue data |
| 18 | B1 | Blue data |
| 19 | B0 | Blue data(LSB) |
| 20 | G7 | Green data(MSB) |
| 21 | G6 | Green data |
| 22 | G5 | Green data |
| 23 | G4 | Green data |
| 24 | G3 | Green data |
| 25 | G2 | Green data |
| 26 | G1 | Green data |
| 27 | G0 | Green data(LSB) |
| 28 | R7 | Red data(MSB) |
| 29 | R6 | Red data |
| 30 | R5 | Red data |
| 31 | R4 | Red data |
| 32 | R3 | Red data |
| 33 | R2 | Red data |
| 34 | R1 | Red data |
| 35 | R0 | Red data(LSB) |
| 36 | GND | Power Ground |
| 37 | DCLK | Sample clock (CLKIN) |
| 38 | GND | Power Ground |
| 39 | L/R | Left / right selection |
| 40 | U/D | Up/down selection |
| 41 | VGH | Gate ON Voltage |
| 42 | VGL | Gate OFF Voltage |
| 43 | AVDD | Power for Analog Circuit |
| 44 | RESET | Global reset pin. |
| 45 | NC | No connection |
| 46 | VCOM | Common Voltage |
| 47 | DITHB | Dithering function |
| 48 | GND | Power Ground |
| 49 | NC | No connection |
| 50 | NC | No connection |
