CANバス / CANopen対応スマートディスプレイ

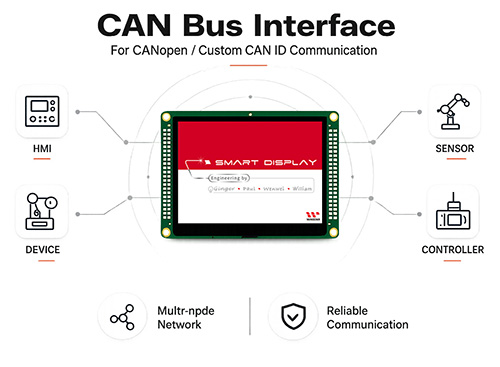

WINSTARのCANバススマートディスプレイは、TFT LCDディスプレイ、CANバスインターフェース、コントローラ、およびGUI開発ツールを統合したプラットフォームです。産業機器や組込み機器向けに設計されており、CANopenおよびカスタムCAN IDの両方に対応することで、CANネットワークとの連携を容易にし、HMI開発の効率化に貢献します。

GUI Builderを使用することで、コードを記述することなくGUIを視覚的に設計でき、そのままCANネットワークへ実装できます。また、統合されたSTM32プラットフォームはTouchGFXおよびLVGLにも対応しており、独自ファームウェアの開発にも柔軟に対応します。

不要になる作業

ディスプレイモジュールの低レベル初期化
ディスプレイドライバのチューニング
MCUとディスプレイ間の互換性検証
CANコントローラの設定
電源シーケンス設計の課題対応
複数ベンダー間の調整・管理

得られるメリット

量産実績に基づく統合プラットフォーム
ワンベンダーによる一元サポート
開発期間の短縮
フィールドでの不具合リスクを低減
アプリケーション開発への集中が可能

GUI BuilderによるCANプロトコル対応

CAN 2.0A/B規格に完全準拠。CANバススマートディスプレイアプリケーションに柔軟な通信環境を提供します。

CANopenシリーズ

CANopen Object Dictionaryを標準搭載し、GUI Builderウィジェットへあらかじめ関連付け済み。CANネットワークへの組込みを効率化します。

Custom CAN IDシリーズ

独自プロトコルやCAN 2.0A/B通信向けにCAN IDおよびデータフレームを自由に設定可能。DBC定義ファイルを直接インポートし、信号をGUI Builderウィジェットへ割り当てることができます。

表示形式	型番	サイズ (インチ)	外形寸法 (mm)	表示エリア (mm)	有効エリア (mm)	視野角	電源電圧	インターフェイス (System)	IC	コントロールボード	輝度 (cd/m²)	タッチパネル	タッチポイント数	溫度 (°C)	製品	Protocol	GPIO	フラッシュメモリ
320×240	WL0F00035000XGAAASA00	3.5	100×82	71×53.51	70.08×52.56	IPS	5V	CAN	STM32F750	Yes	400	PCAP	1	-20~70	TFT	CANopen	No	16MB
320×240	WL0F00035000XGAABSA00	3.5	100×82	71×53.51	70.08×52.56	IPS	5V	CAN	STM32F750	Yes	400	PCAP	1	-20~70	TFT	Custom CAN ID	No	16MB
320×240	WL0F00035000XGAACSA00	3.5	100×82	71×53.51	70.08×52.56	IPS	12V	CAN	STM32F750	Yes	400	PCAP	1	-30~80	TFT	Custom CAN ID	Yes	16MB
480×128	WL0F00039000QGAAASA00	3.9	105.5×37	96.04×26.34	95.04×25.34	6H	5V	CAN	STM32F750	Yes	400	PCAP	1	-10~70	TFT	CANopen	No	16MB
480×128	WL0F00039000QGAABSA00	3.9	105.5×37	96.04×26.34	95.04×25.34	6H	5V	CAN	STM32F750	Yes	400	PCAP	1	-10~70	TFT	Custom CAN ID	No	16MB
480×128	WL0F00039000FGAAASA00	3.9	157×42	96.04×26.34	95.04×25.34	IPS	5V	CAN	STM32F750	Yes	800	PCAP	1	-30~80	TFT	Custom CAN ID	Yes	16MB
480×272	WL0F00043000WGAAASA00	4.3	119.3×67.2	96.24×54.66	95.04×53.856	IPS	5V	CAN	STM32F750	Yes	400	PCAP	1	-30~80	TFT	CANopen	No	16MB
480×272	WL0F00043000WGAABSA00	4.3	119.3×67.2	96.24×54.66	95.04×53.856	IPS	5V	CAN	STM32F750	Yes	400	PCAP	1	-30~80	TFT	Custom CAN ID	No	16MB
480×272	WL0F00043000WGAACSA00	4.3	119.3×67.2	96.24×54.66	95.04×53.856	IPS	12V	CAN	STM32F750	Yes	400	PCAP	1	-30~80	TFT	Custom CAN ID	Yes	16MB
480×272	WL0F00043000WGAAESA00	4.3	119.3×67.2	96.24×54.66	95.04×53.856	IPS	12V	CAN	STM32F750	Yes	400	PCAP	1	-30~80	TFT	CANopen	Yes	16MB
800×480	WL0F00050000FGAACSA00	5	132.7×75.8	109×65.6	108×64.8	IPS	5V	CAN	STM32F750	Yes	400	PCAP	1	-30~80	TFT	CANopen	No	16MB
800×480	WL0F00050000FGAACSA01	5	132.7×75.8	109×65.6	108×64.8	IPS	5V	CAN	STM32F750	Yes	750	PCAP	1	-30~80	TFT	CANopen	No	16MB
800×480	WL0F00050000FGAADSA00	5	132.7×75.8	109×65.6	108×64.8	IPS	5V	CAN	STM32F750	Yes	400	PCAP	1	-30~80	TFT	Custom CAN ID	No	16MB
800×480	WL0F00050000FGAAESA00	5	132.7×75.8	109×65.6	108×64.8	IPS	12V	CAN	STM32F750	Yes	400	PCAP	1	-30~80	TFT	Custom CAN ID	Yes	16MB
800×480	WL0F00050000FGAAGSA00	5	132.7×75.8	109×65.6	108×64.8	IPS	12V	CAN	STM32F750	Yes	400	PCAP	1	-30~80	TFT	CANopen	Yes	16MB
