スマートディスプレイ 3.5インチ CAN Bus TFTディスプレイ、投影容量性タッチ対応 (CANopen)
型番 WL0F00035000XGAAASA00
►TFTサイズ: 3.5インチ
►TFT解像度: 320×240 dots
►TFT視角: 80/80/80/80 (IPS)
►通信インタフェース: CAN bus
►通信プロトコル: CANopen
►TFTタッチパネル: 静電容量式タッチパネル
►輝度(cd/m²): 400
製品情報
WL0F00035000XGAAASA00モデルは3.5インチスマートディスプレイCANシリーズTFTディスプレイで、CANバスコマンドを介してCANopenプロトコルを実行して、画面にディスプレイコンテンツをレンダリングして、プロトコルオブジェクトとともにタッチイベントデータを返します。WL0F00035000XGAAASA00モデルは、標準の3.5インチIPS TFTモジュールWF35XTYACDNG0と、WINSTAR 設計チームによって開発されたファームウェアコードが組み込まれた4層PCBAと統合されております。
この3.5インチスマートディスプレイは、USB2CANドングルまたはRaspberry Pi（+ PiCAN2）を備えたコンピューター、またはHostプラットフォームとしてArduino（+ CANアダプター）のようなMCUスケールを使用できます。WINSTARはスマートディスプレイGUIデザイン用のWindowsアプリ（GUI及びGUIビルダー）をすでに開発しております。WINSTAR GUIビルダーソフトウェアはドラッグアンドドロップウィジェットプレビュー機能を使用して、事前にUIデザインをシミュレートできるように設計されて、さらにお客様はこのソフトウェアを使用して自分で理想的なUIオブジェクトを作成して、シミュレーションを行ってハードウェアモジュールなしでUIデザインを確認できます。WINSTAR GUIビルダーソフトウェアはWindowsシステムのみをサポートしております。 それはあなたが見るものがあなたが得るものである（WYSIWYG）を満たすことができます。
スマートディスプレイ製品は、TouchGFXやSTM32CubeIDE などの ST 開発ツールをサポートするSTMicroelectronics (ST) コントローラを使用して設計されています。GUI ビルダー以外に、ST ツールを使用して WINSTARスマートディスプレイモジュールを設計することもできます。
- TouchGFX: STM32マイクロコントローラー用に最適化された無料グラフィックソフトウェア レームワーク。
- STM32CubeIDE: STM32マイクロコントローラおよびマイクロプロセッサ用のペリフェラル構成、コード生成、コード コンパイル、デバッグ機能を備えた高度なC/C++ 開発プラットフォーム。
- STM32CubeMX: STM32マイクロコントローラーの簡単な構成を可能にして、Arm® Cortex®-M コアの対応する初期化 C コードまたは Arm® Cortex®-A コアの部分的な Linux® デバイス ツリーの生成を可能にするグラフィカル ツール。
- STM32CubeProg: STM32 製品をプログラミングするためのオールインワンのマルチ OS ソフトウェアツール。 デバッグ インターフェイス (JTAG および SWD) とブートローダー インターフェイス (UART、USB DFU、I2C、SPI、および CAN) の両方を介してデバイスメモリの読み取り、書き込み、検証を行うための使いやすく効率的な環境を提供します。
WINSTAR Smart Displayをご購入いただき、TouchGFXを使って開発したい場合は、当社のウェブサイトを通じてご連絡いただければ、初期コードを取得できます。
WINSTAR Smart Display CAN シリーズは、お客様にとって本当に「スマート」な選択肢です。
この新しくリリースされた3.5インチスマートディスプレイCAN TFTには、以下のように多くの重要な特徴と機能があります。
- DC 5V~24Vの電圧、低消費電力です 。
- 電源投入時のセルフテストとスプラッシュ画面
- CANバス通信インターフェース
- CANopenプロトコルをサポート、デフォルトのボーレートは250KB
- 16MBの内蔵フラッシュメモリ、フォントおよびオブジェクト辞書データを保存します。
- 投影型静電容量式タッチスクリーン（PCAP）をサポート
- ブザーを内臓し、 マスタデバイスからコントロールされること。
- デモセットHOSTは、コンピューター（USB to CANドングル付き）や、MCUや、Raspberry Pi（PiCAN2付き）等の複数のプラットフォームで使用できる。
- WINSTAR GUI Builderでコードを1行も記述せずにUI設計は実現できます (►GUIビルダーの紹介へのリンク)
購入前に無償に体験してみませんか。 WINSTAR GUI Builderアプリケーションをダウンロードしたいお方は気楽にお問い合わせください。
ディスプレイ上でのGUIデザインを実現するために必要なすべてのアクセサリーを備えたデモセットも提供しています。
外形図
Bom
| Item | Description |
|---|---|
| LCM | WF35XTYACDNG0# |
| PCBA | 4 layer FR4, 1.6mm |

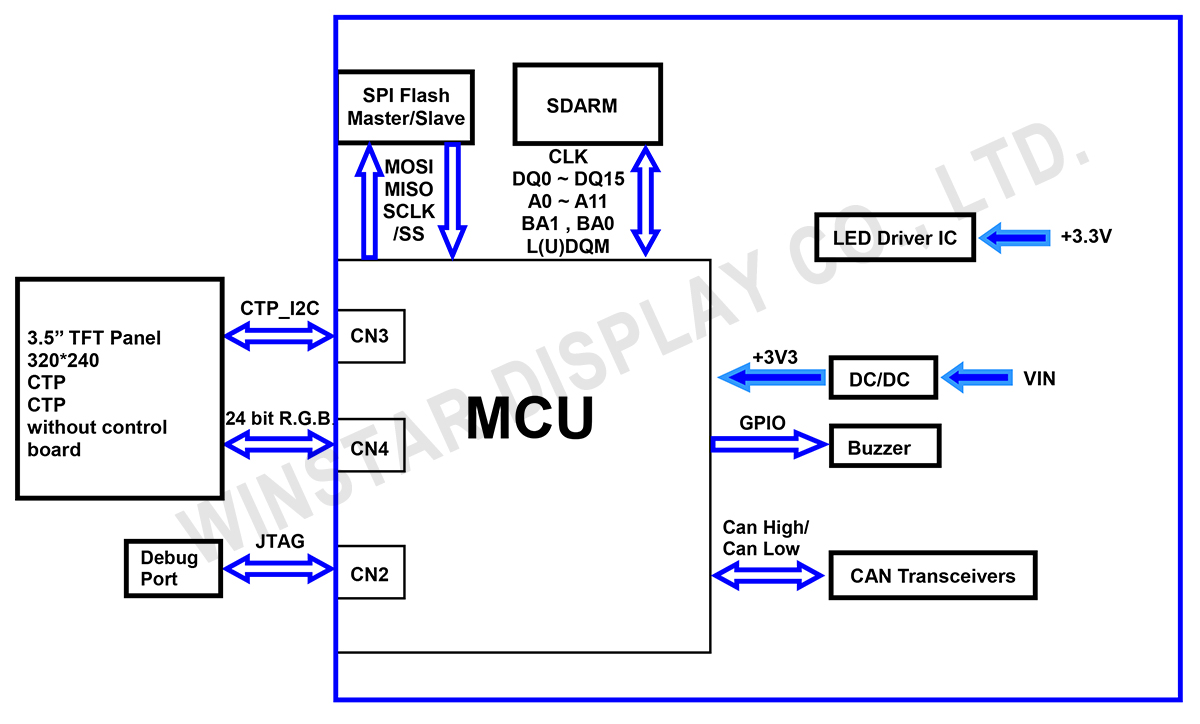

製品仕様
規格説明
| 項目 | 標準値 | 単位 |
|---|---|---|
| 操作電圧 | 5~24 | Vdc |
| 通信インタフェース | CAN バス differential ± 3.3 | Vpp |
| MCU | STM32F750 | N/A |
| フラッシュメモリサイズ | 16 | MB |
| SDRAM 周波数 | 108 | MHz |
| TFT対角線 | 3.5 | インチ |
| 解像度 | 320 × 3(RGB) × 240 | dots |
| モジュールサイズ | 100(W) × 82(H) × 13.2(D) | mm |
| 有効表示エリア | 70.08(W) × 52.56(H) | mm |
| ピクセルピッチ | 0.219 × 0.219 | mm |
| 輝度 | Min: 300; Typ: 400 | cd/m2 |
| LCD タイプ | TFT・ノーマリ・ブラック・透過型 | |
| 視角 | 80/80/80/80 (IPS) | |
| アスペクト率 | 4:3 | |
| タッチパネル | 静電容量式タッチパネル(PCAP) | |
| 表面処理 | グレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 電源電圧 | VIN | 5 | 12 | 24 | V |
| 電源電流 | ICC | - | 150 | - | mA |
BOM
| 項目 | 説明 |
|---|---|
| LCM | WF35XTYACDNG0# |
| PCBA | SV100035000XA00N0101 |
ピン功能定義
CON2 定義
| Pin | 記号 | 功能 | リマーク |
|---|---|---|---|
| 16 | VIN | Power +5V~24V | Input |
| 15 | GND | Power GND | Input |
| 14 | CAN_H | CAN bus D+ | I/O |
| 13 | CAN_L | CAN bus D- | I/O |
| 12-1 | Reserved | -- | -- |
CON3 定義
| Pin | 記号 | 功能 | リマーク |
|---|---|---|---|
| 16 | +3V3 | 3.3V power for JTAG interface | Output |
| 15 | SWCLK | CLK pin for JTAG interface | Input |
| 14 | GND | GND for JTAG interface | Output |
| 13 | SWDI | Data pin for JTAG interface | I/O |
| 12 | NRST | Reset pin for JTAG interface | Input |
| 11 | SWDO | Data pin for JTAG interface | I/O |
| 10-1 | Reserved | -- | - |
