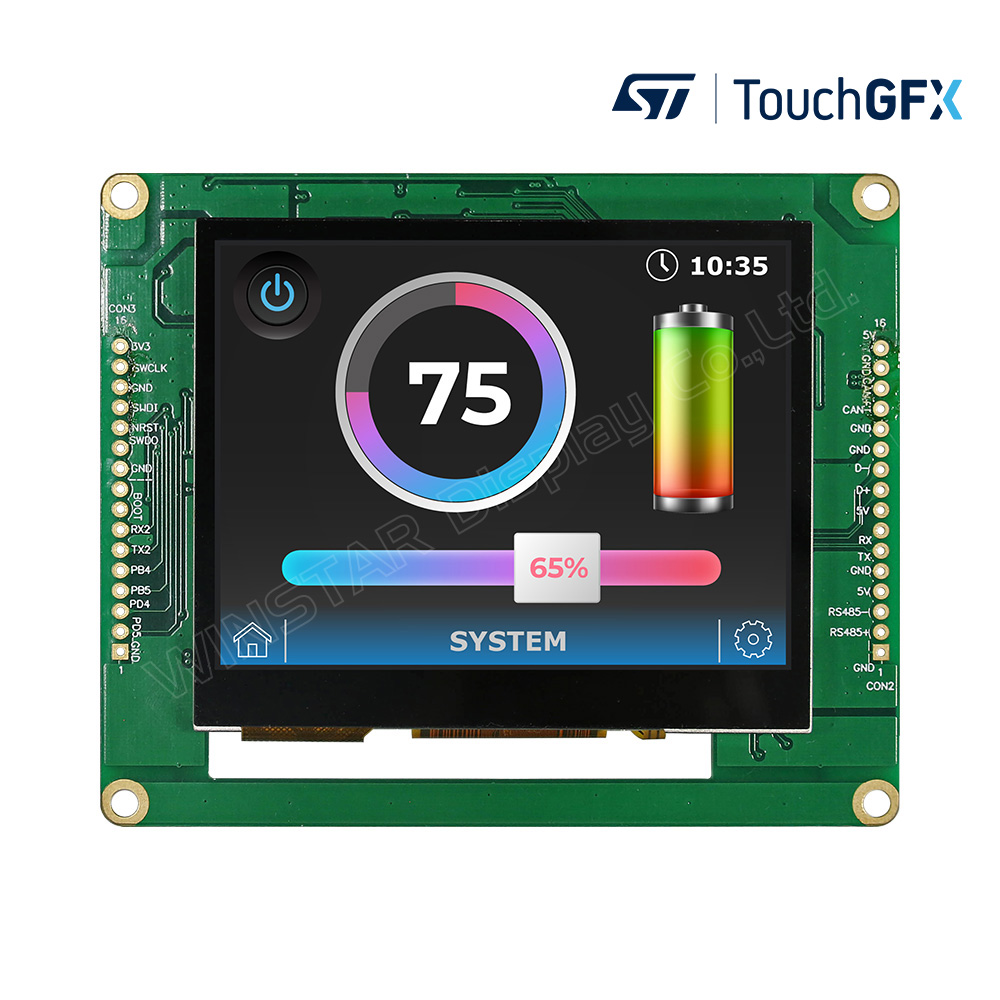

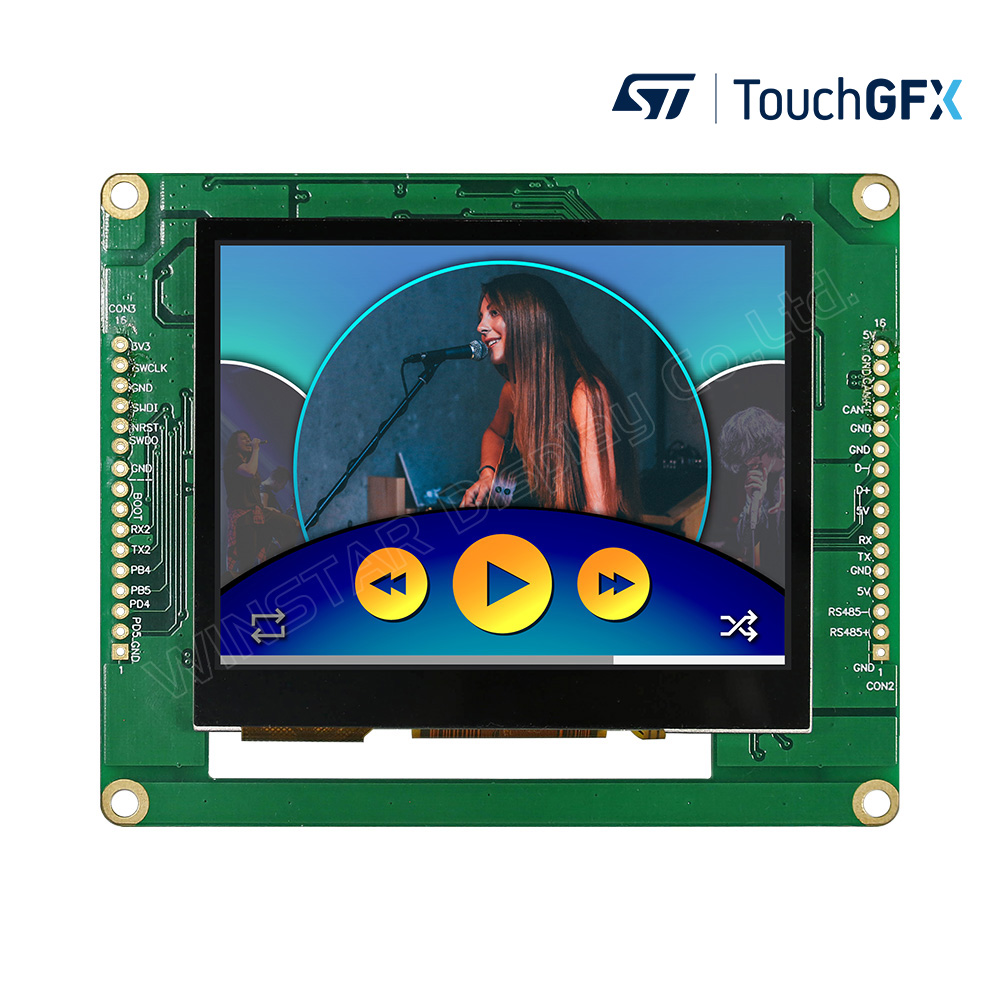

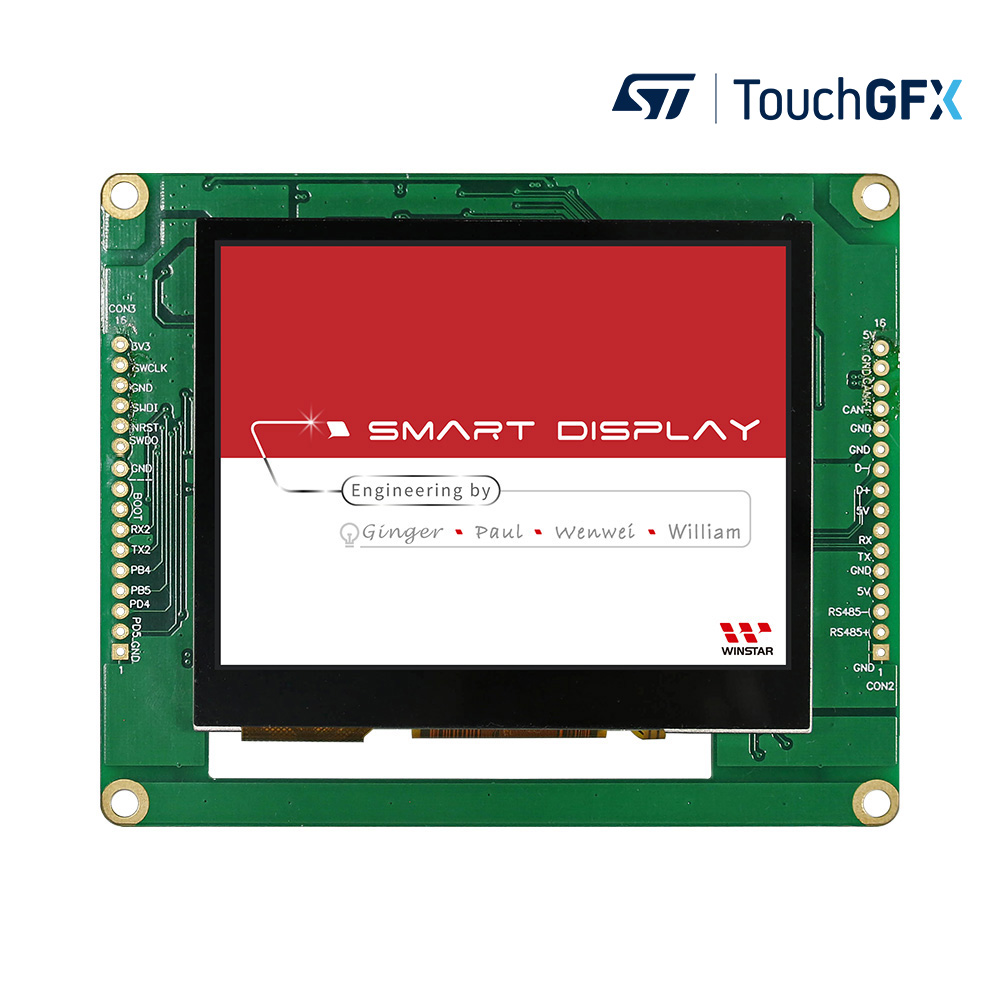

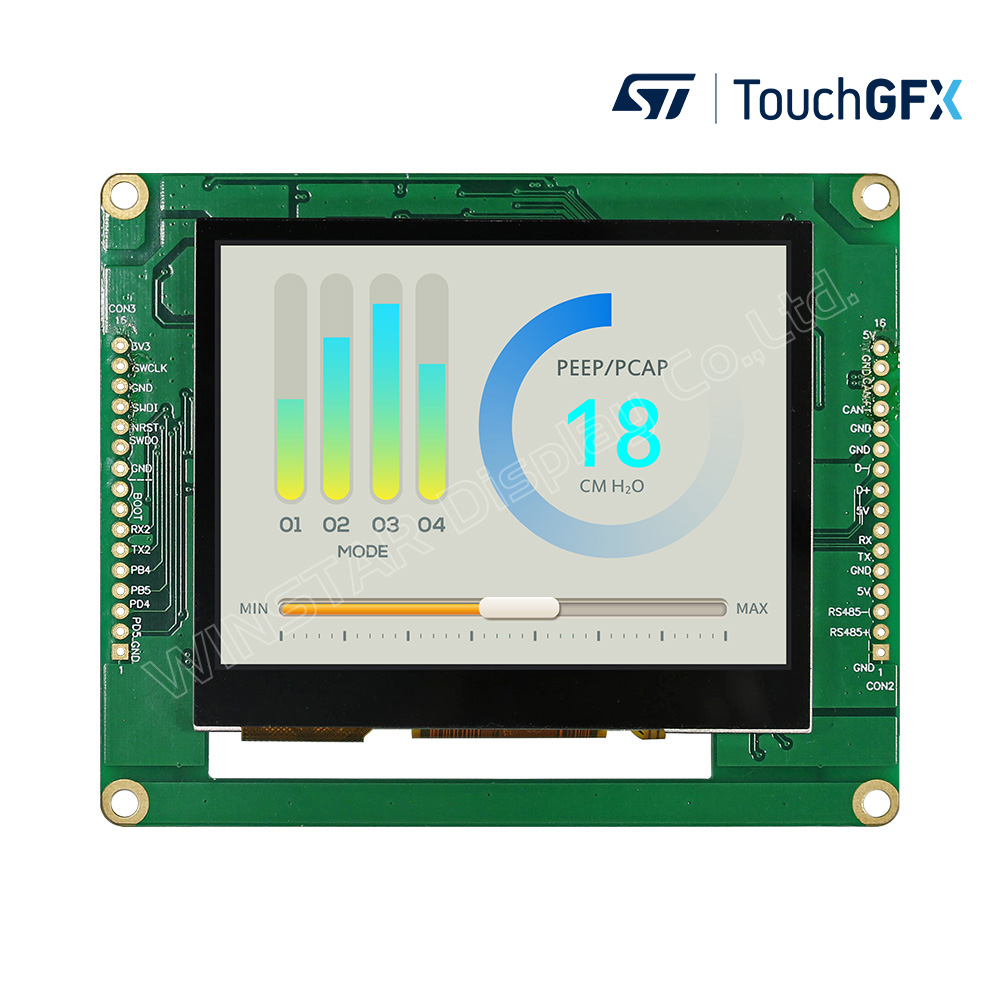

製品情報
WL0F00035000XGAABSA00モデルは3.5インチスマートディスプレイCANシリーズTFTディスプレイで、CANバスコマンドを介してCustom CAN IDプロトコルを実行して、画面にディスプレイコンテンツをレンダリングして、プロトコルオブジェクトとともにタッチイベントデータを返します。WL0F00035000XGAABSA00モデルは、標準の3.5インチIPS TFTモジュールWF35XTYACDNG0と、WINSTAR 設計チームによって開発されたファームウェアコードが組み込まれた4層PCBAと統合されております。
この3.5インチスマートディスプレイは、USB2CANドングルまたはRaspberry Pi(+ PiCAN2)を備えたコンピューター、またはHostプラットフォームとしてArduino(+ CANアダプター)のようなMCUスケールを使用できます。WINSTARはスマートディスプレイGUIデザイン用のWindowsアプリ(GUI及びGUIビルダー)をすでに開発しております。WINSTAR GUIビルダーソフトウェアはドラッグアンドドロップウィジェットプレビュー機能を使用して、事前にUIデザインをシミュレートできるように設計されて、さらにお客様はこのソフトウェアを使用して自分で理想的なUIオブジェクトを作成して、シミュレーションを行ってハードウェアモジュールなしでUIデザインを確認できます。Winstar GUIビルダーソフトウェアはWindowsシステムのみをサポートしております。 それはあなたが見るものがあなたが得るものである(WYSIWYG)を満たすことができます。
スマートディスプレイ製品は、TouchGFXやSTM32CubeIDE などの ST 開発ツールをサポートするSTMicroelectronics (ST) コントローラを使用して設計されています。GUI ビルダー以外に、ST ツールを使用して WINSTARスマートディスプレイモジュールを設計することもできます。
- TouchGFX: STM32マイクロコントローラー用に最適化された無料グラフィックソフトウェア レームワーク。
- STM32CubeIDE: STM32マイクロコントローラおよびマイクロプロセッサ用のペリフェラル構成、コード生成、コード コンパイル、デバッグ機能を備えた高度なC/C++ 開発プラットフォーム。
- STM32CubeMX: STM32マイクロコントローラーの簡単な構成を可能にして、Arm® Cortex®-M コアの対応する初期化 C コードまたは Arm® Cortex®-A コアの部分的な Linux® デバイス ツリーの生成を可能にするグラフィカル ツール。
- STM32CubeProg: STM32 製品をプログラミングするためのオールインワンのマルチ OS ソフトウェアツール。 デバッグ インターフェイス (JTAG および SWD) とブートローダー インターフェイス (UART、USB DFU、I2C、SPI、および CAN) の両方を介してデバイスメモリの読み取り、書き込み、検証を行うための使いやすく効率的な環境を提供します。
ST プラットフォームの参考用のサンプル コードを提供します ► Github のリンクへ
WINSTAR Smart Display CAN シリーズは、お客様にとって本当に「スマート」な選択肢です。
この新しくリリースされた3.5インチスマートディスプレイCAN TFTには、以下のように多くの重要な特徴と機能があります。
- DC 5V~24Vの電圧、低消費電力です 。
- 電源投入時のセルフテストとスプラッシュ画面
- CANバス通信インターフェース
- Custom CAN IDプロトコルをサポート、デフォルトのボーレートは250KB
- フラッシュメモリに組み込まれて、フォントとオブジェクト辞書データを保存する
- 投影型静電容量式タッチスクリーン(PCAP)をサポート
- ブザーを内臓し、 マスタデバイスからコントロールされること。
- デモセットHOSTは、コンピューター(USB to CANドングル付き)や、MCUや、Raspberry Pi(PiCAN2付き)等の複数のプラットフォームで使用できる。
- WINSTAR GUI Builderでコードを1行も記述せずにUI設計は実現できます (►GUIビルダーの紹介へのリンク)
購入前に無償に体験してみませんか。 WINSTAR GUI Builderアプリケーションをダウンロードしたいお方は気楽にお問い合わせください。
ディスプレイ上でのGUIデザインを実現するために必要なすべてのアクセサリーを備えたデモセットも提供しています。

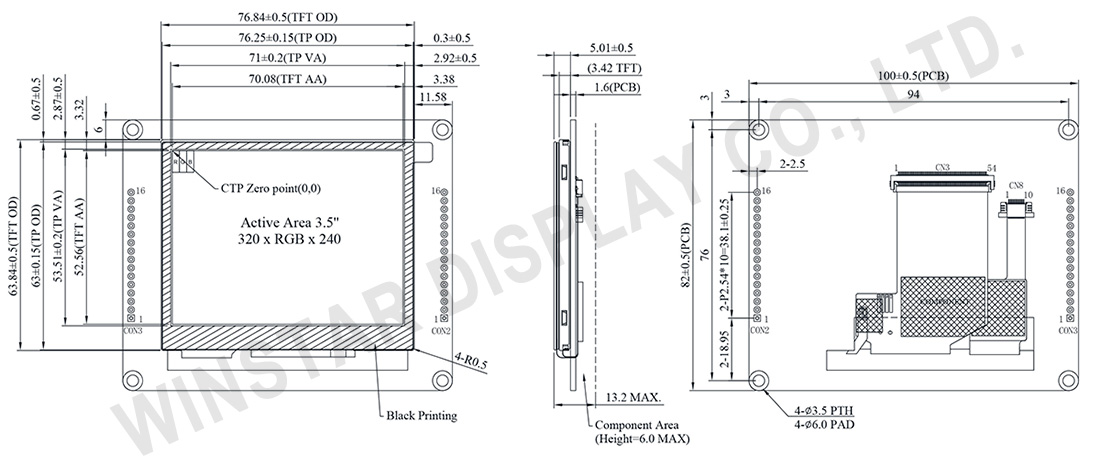

外形図

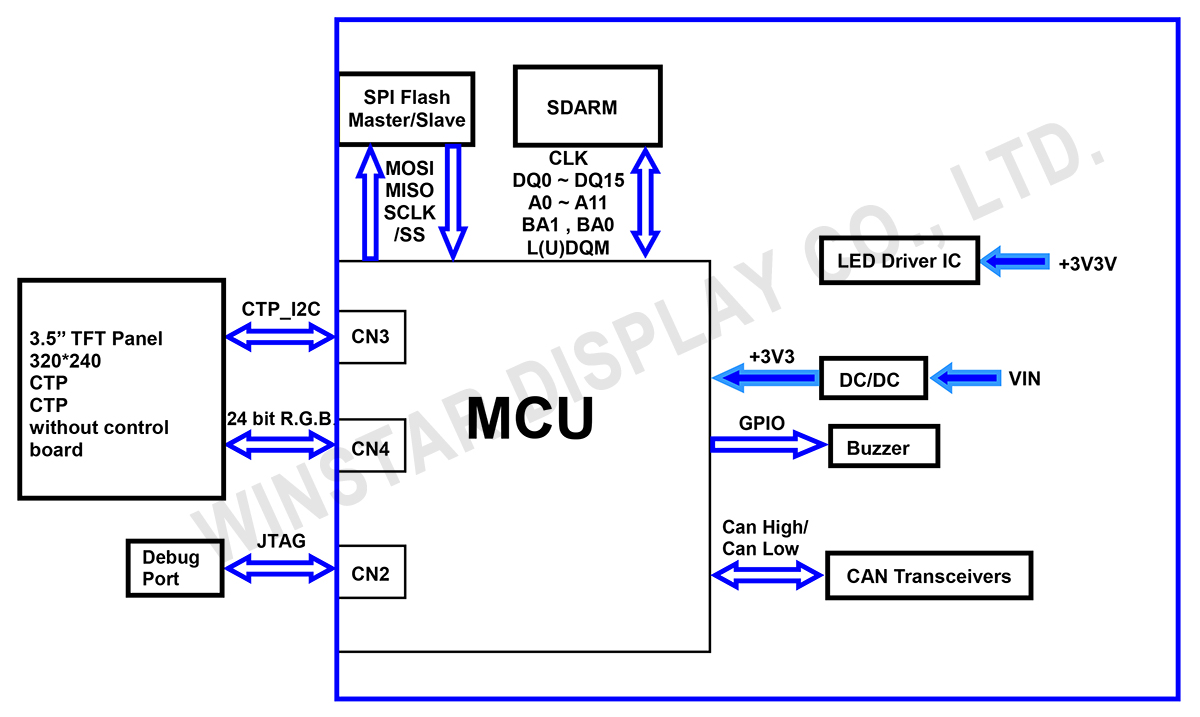

製品仕様
規格説明
一般情報
項目 | 標準値 | 単位 |
---|---|---|
操作電圧 | 5 ~ 24 | Vdc |
インターフェス (システム) | CAN bus differential ± 3.3 | Vpp |
MCU | STM32F750 | N/A |
フラッシュメモリ容量 | 16 | MB |
SDRAM Frequency | 108 | MHz |
サイズ(対角線) | 3.5 | インチ |
解像度 | 320× 3(RGB) × 240 | dot |
モジュール寸法 | 100(W) x 82(H) x 13.2(D) | mm |
アクティブエリア(AA) | 70.08(W) x 52.56(H) | mm |
ピクセルピッチ | 0.219 x 0.219 | mm |
輝度 | 最小值: 300; 典型值: 400 | cd/m2 |
LCD タイプ | TFT・ノーマリ・ブラック・透過型 | |
視野角度 | 80/80/80/80(IPS) | |
画面アスペクト比 | 4:3 | |
タッチパネル | 静電容量方式タッチパネル | |
表面処理 | グレア |
絶対最大定格
項目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
---|---|---|---|---|---|
操作温度 | TOP | -20 | - | +70 | ℃ |
貯蔵温度 | TST | -30 | - | +80 | ℃ |
電気特性
項目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
---|---|---|---|---|---|
電源電圧 | VIN | 5 | 12 | 24 | V |
電源電流 | ICC | - | 150 | - | mA |
BOM
項目 | 说明 |
---|---|
LCM | WF35XTYACDNG0# |
PCBA | SV100035000XA00N0102 |
Pin功能定义
CON2 定义:
Pin | 符号 | 功能说明 |
---|---|---|
16 | VIN | Power +5V~24V |
15 | GND | Power GND |
14 | CAN_H | CAN bus D+ |
13 | CAN_L | CAN bus D- |
12-1 | Reserved | - |
CON3 definition:
Pin | 符号 | 功能说明 |
---|---|---|
16 | +3V3 | 3.3V power for JTAG interface |
15 | SWCLK | CLK pin for JTAG interface |
14 | GND | GND for JTAG interface |
13 | SWDIO | Data pin for JTAG interface |
12 | NRST | Reset pin for JTAG interface |
11 | SWO | Data pin for JTAG interface |
10-1 | Reserved | -- |
