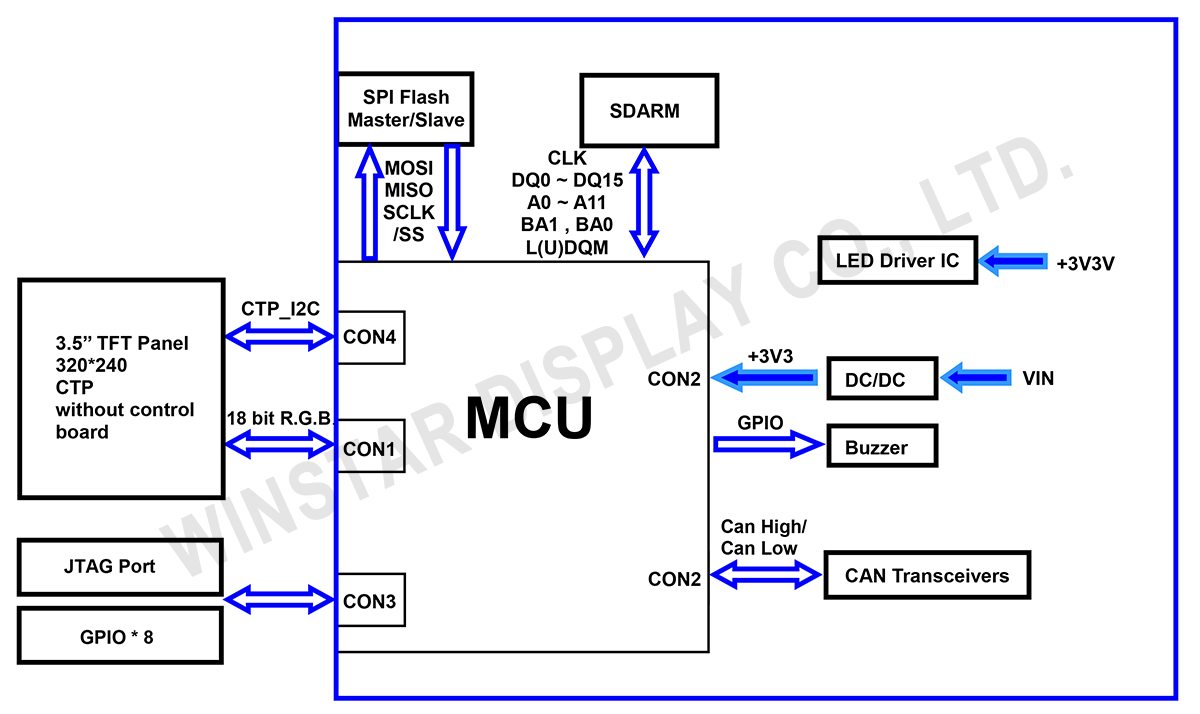

WL0F00035000XGAACSA00 は、WINSTAR の CAN シリーズに属する 3.5 インチ スマートディスプレイです。標準の 3.5 インチ IPS TFT LCD モジュール「WF35XTWACDNG0」と、WINSTAR の開発チームによって開発されたファームウェアを内蔵した 4 層 PCBA を統合しています。このディスプレイは Custom CAN ID プロトコルを介して通信を行い、画面コンテンツの表示やタッチイベントの報告をプロトコルオブジェクトを用いて実現します。
本スマートディスプレイは、PC(USB2CAN ドングル経由)、Raspberry Pi(PiCAN2 使用)、Arduino などの MCU(CAN アダプター経由)といった複数のホストプラットフォームをサポートしています。WINSTAR は Windows ベースの GUI Builder ソフトウェアを提供しており、ドラッグ&ドロップによる UI デザインが可能で、プログラミングの知識がなくてもインターフェースの作成とシミュレーションが行えます。
主な特長:
購入前にお試しください!WINSTAR GUI Builder のダウンロードはお問い合わせください。
スマートディスプレイ製品は、TouchGFXやSTM32CubeIDE などの ST 開発ツールをサポートするSTMicroelectronics (ST) コントローラを使用して設計されています。GUI ビルダー以外に、ST ツールを使用して WINSTARスマートディスプレイモジュールを設計することもできます。
WINSTAR Smart Displayをご購入いただき、TouchGFXを使って開発したい場合は、当社のウェブサイトを通じてご連絡いただければ、初期コードを取得できます。
ディスプレイでのGUIデザインを実現するための必要なアクセサリーを備えたデモセットも提供しています。
項目 | 標準値 | 単位 |
---|---|---|
操作電圧 | 5 ~ 28 | Vdc |
インターフェス (システム) | CAN bus | -- |
MCU | STM32F750 | N/A |
フラッシュメモリ容量 | 16 | MB |
SDRAM | 8 | MB |
サイズ(対角線) | 3.5 | インチ |
解像度 | 320× 3(RGB) × 240 | dot |
モジュール寸法 | 100(W) x 82(H) x 13.2(D) | mm |
アクティブエリア(AA) | 70.08(W) x 52.56(H) | mm |
ピクセルピッチ | 0.219 x 0.219 | mm |
輝度 | 最小值: 300; 典型值: 400 | cd/m2 |
LCD タイプ | TFT・ノーマリ・ブラック・透過型 | |
視野角度 | 80/80/80/80(IPS) | |
画面アスペクト比 | 4:3 | |
タッチパネル | 静電容量方式タッチパネル | |
表面処理 | グレア |
項目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
---|---|---|---|---|---|
操作温度 | TOP | -30 | - | +80 | ℃ |
貯蔵温度 | TST | -30 | - | +80 | ℃ |
項目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
---|---|---|---|---|---|
電源電圧 | VIN | 5 | 12 | 28 | V |
電源電流 | ICC | - | 150 | - | mA |
I/O pin 電圧 | -- | -- | -- | 3.3 | V |
項目 | 说明 |
---|---|
LCM | WF35XTWACDNG0# |
PCBA | PB1V0003R500XA461X00 |
Pin | 符号 | 功能说明 | 注記 |
---|---|---|---|
1 | VIN | Power +5V~28V | Input |
2 | GND | Power GND | -- |
3 | CAN_H | CAN bus D+ | I/O |
4 | CAN_L | CAN bus D- | I/O |
5-16 | Reserved | -- | -- |
Pin | 符号 | 功能说明 | 注記 |
---|---|---|---|
1 | +3V3 | 3.3V power for JTAG interface | Output |
2 | SWCLK | CLK pin for JTAG interface | Input |
3 | GND | GND for JTAG interface | -- |
4 | SWDIO | Data pin for JTAG interface | I/O |
5 | NRST | Reset pin for JTAG interface | Input |
6 | GND | Power GND | -- |
7 | WKUP | WKup,ADC,Timer,Event,I/O | Input |
8 | BOOT0 | Lo: Internal flash boot (Default) Hi: External flash boot |
Input |
9 | IO_0 | ADC,DAC,Timer,Event,I/O @3.3V | I/O |
10 | IO_1 | ADC,Timer,Event,I/O @3.3V | I/O |
11 | IO_2 | ADC,Timer,Event,I/O @3.3V | I/O |
12 | IO_3 | RST,Timer,Event,I/O @3.3V | I/O |
13 | IO_4 | RST,Timer,Event,I/O @3.3V | I/O |
14 | IO_5 | ADC,Timer,Event,I/O @3.3V | I/O |
15 | IO_6 | RST,Timer,Event,I/O @3.3V | I/O |
16 | IO_7 | RST,ADC,Event,I/O @3.3V | I/O |
