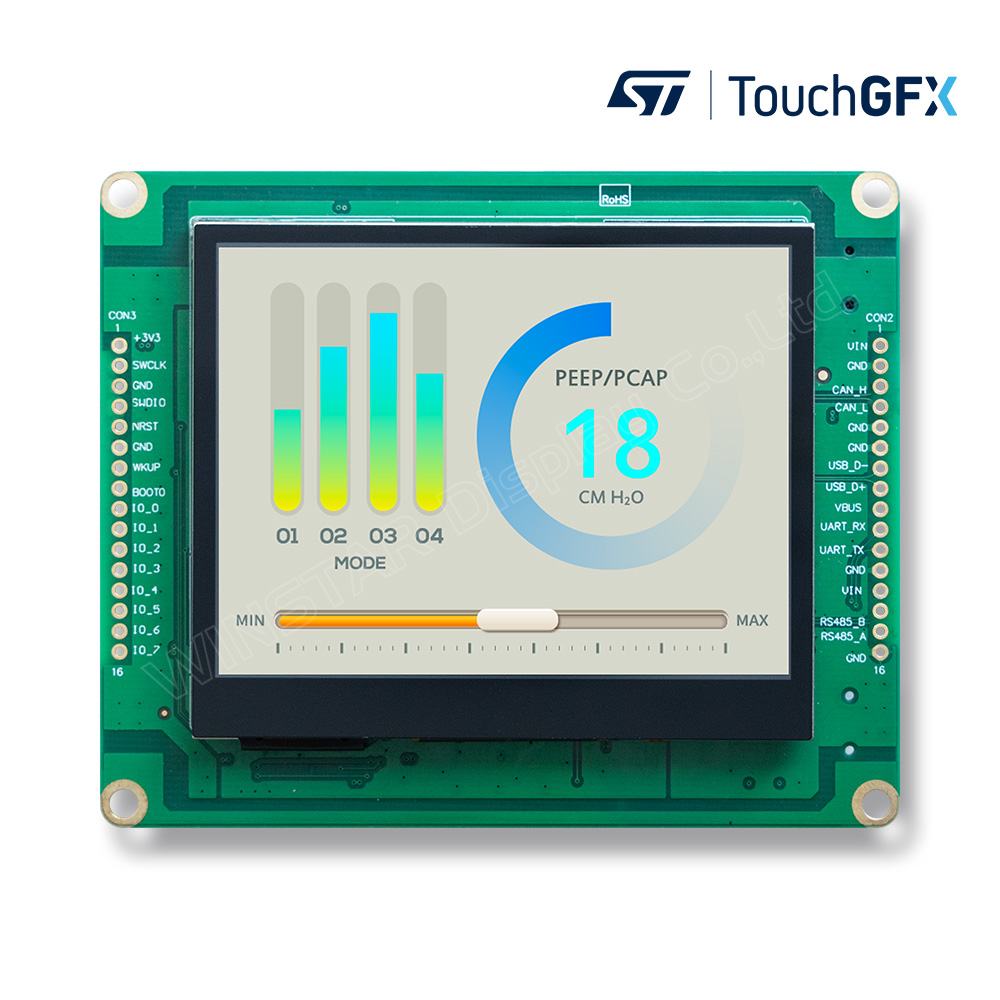

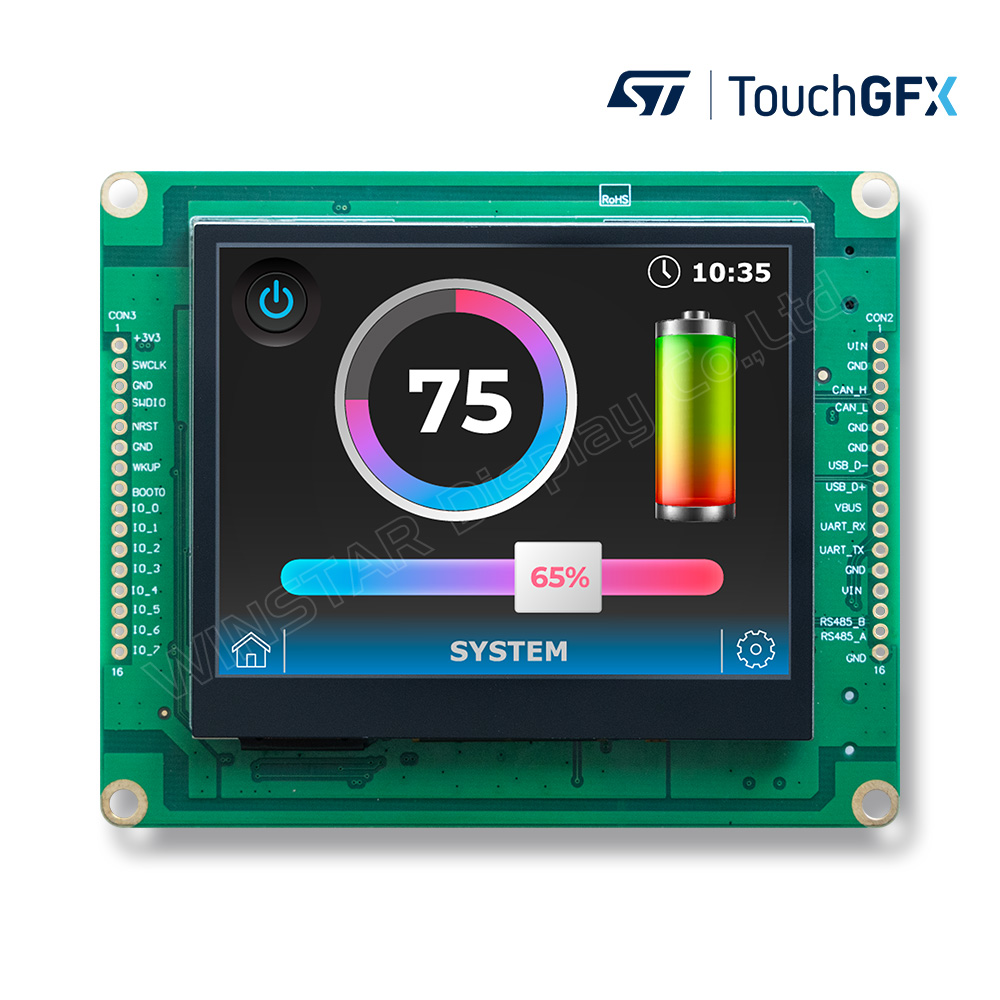

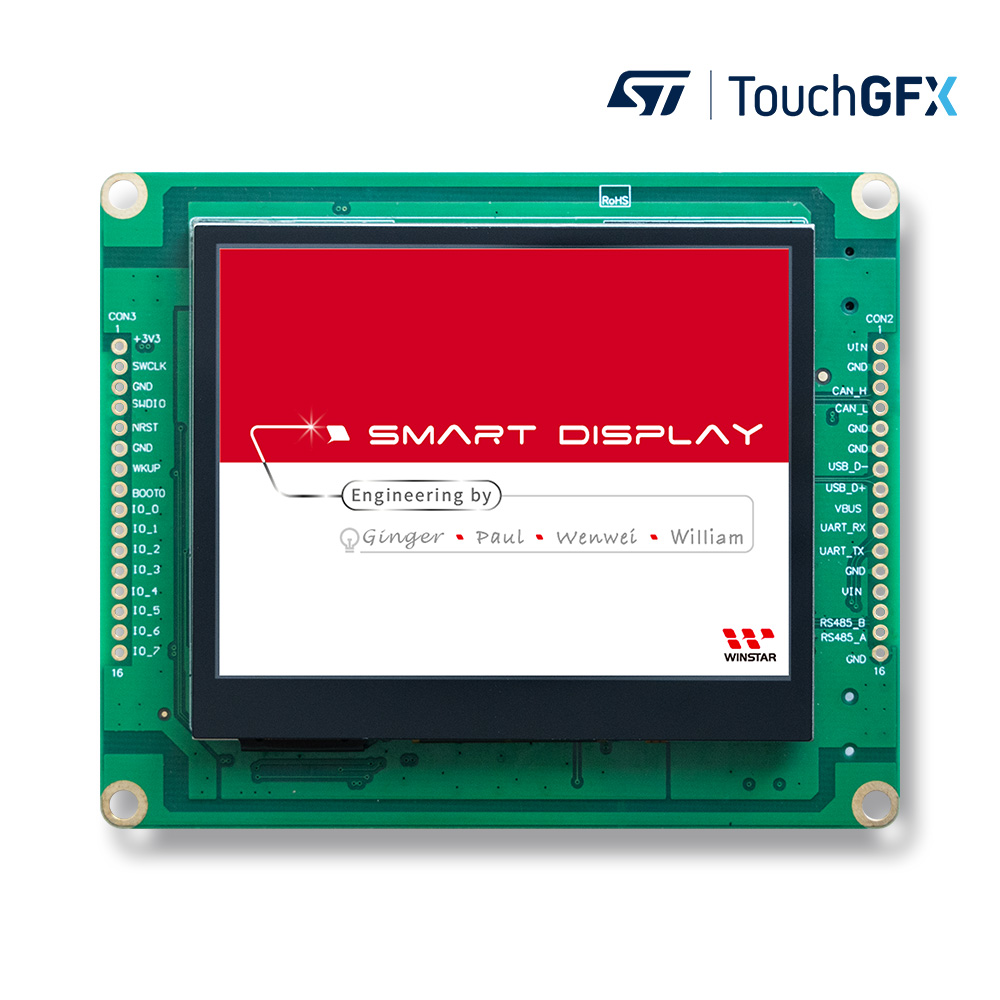

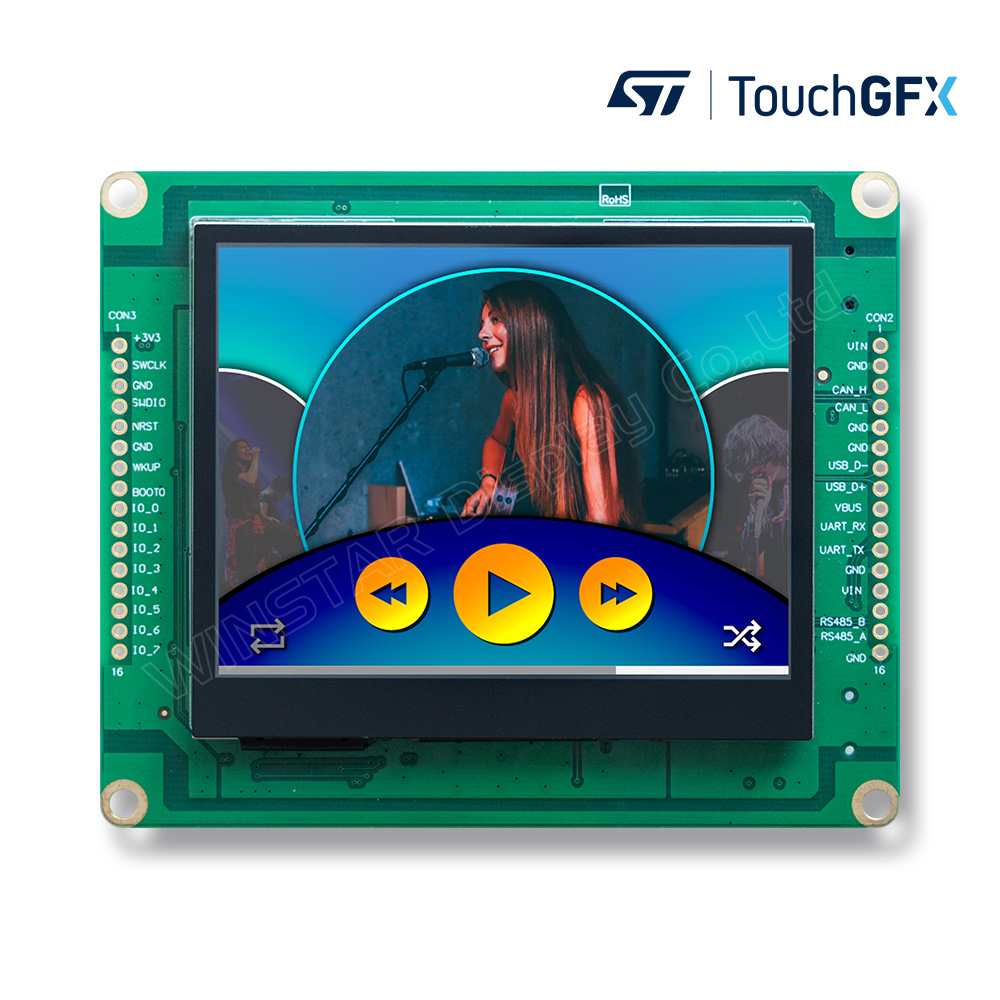

WL0F00035000XGAACSA00是3.5吋 智能顯示器 CAN TFT系列,智能顯示器 CAN系列定義為從裝置 (Slave Device), 受控於主機 (Master Device) 的指令顯示畫面及回報觸控螢幕狀態。WL0F00035000XGAACSA00 是由WF35XTWACDNG0 IPS TFT模組搭配華凌光電開發的內建韌體4-layers FR4 PCBA 硬體組成的智能顯示器。 這款3.5吋 CAN 系列 TFT Smart Display可以將帶有USB2CAN dongle 或 Raspberry Pi(+PiCAN2)介面甚至 MCU scale,如 Arduino (+CAN adaptor)的電腦/微電腦等電子裝置作為主機平台。 華凌光電已經為智能顯示設計開發了 GUI Windows 應用程式(GUI & GUI Builder)。
華凌光電為智能顯示器開發的圖形應用程式 設計了內建圖控物件Windows APP的 GUI/GUI builder 應用軟體,GUI builder 設計上主要用意是在客戶還沒購入硬體 (Smart Display) 前, 可先透過模擬器功能 模擬顯示效果和功能。此外客戶可以利用此軟體上拖曳小工具(Widgets)功能預覽並進行畫面設計,透過「所見即所得」來降低使用者設計畫面時間。客戶亦不需透過華淩即可自行更新圖資,WINSTAR GUI Builder軟體僅支援Windows系統。
智慧顯示器產品採用意法半導體 (ST) 控制器設計,支援 TouchGFX 和 STM32CubeIDE 等 ST 開發工具。 除了 GUI Builder之外,您還可以使用 ST 工具來設計 WINSTAR 智慧顯示器模組。
如果您已購買WINSTAR Smart Display,想要透過Touch GFX 自行開發的話,您可以透過網站與我們聯絡取得 initial code。
WINSTAR 智能顯示器是客戶最明智的選擇,新發表3.5吋智能顯示器 CAN 系列 TFT 重要特色:
如果您需要免費體驗 WINSTAR GUI Builder 應用軟體,歡迎聯絡我們。
我們也提供包含所有必要配件的示範套件,讓您可以在智能顯示器(Smart Display)上實現您的GUI設計。
項目 | 標準值 | 單位 |
---|---|---|
工作電壓 | 5 ~ 28 | Vdc |
通訊協定 | CAN bus | -- |
MCU | STM32F750 | N/A |
快閃記憶體容量 | 16 | MB |
SDRAM | 8 | MB |
對角線尺寸 | 3.5 | 吋 |
解析度 | 320× 3(RGB) × 240 | dot |

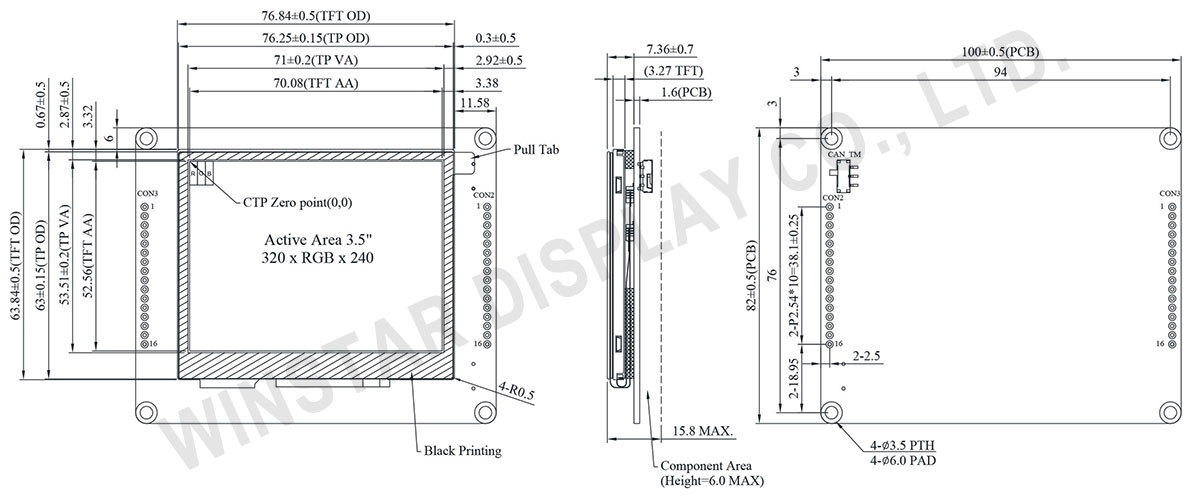

模組尺寸 | 100(W) x 82(H) x 13.2(D) | mm |
有效區域 (AA) | 70.08(W) x 52.56(H) | mm |
像素間距 | 0.219 x 0.219 | mm |
亮度 | 最小值: 300; 典型值: 400 | cd/m2 |
LCD 類型 | TFT,全透 | |
視角 | 80/80/80/80(IPS) | |
長寬比 | 4:3 | |
觸控面板 | 投射電容式觸控面板, PCAP | |
表面 | 亮面 |
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
工作溫度 | TOP | -30 | - | +80 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
電源電壓 | VIN | 5 | 12 | 28 | V |
電源電流 | ICC | - | 150 | - | mA |
I/O pin 電壓 | -- | -- | -- | 3.3 | V |
項目 | 說明 |
---|---|
LCM | WF35XTWACDNG0# |

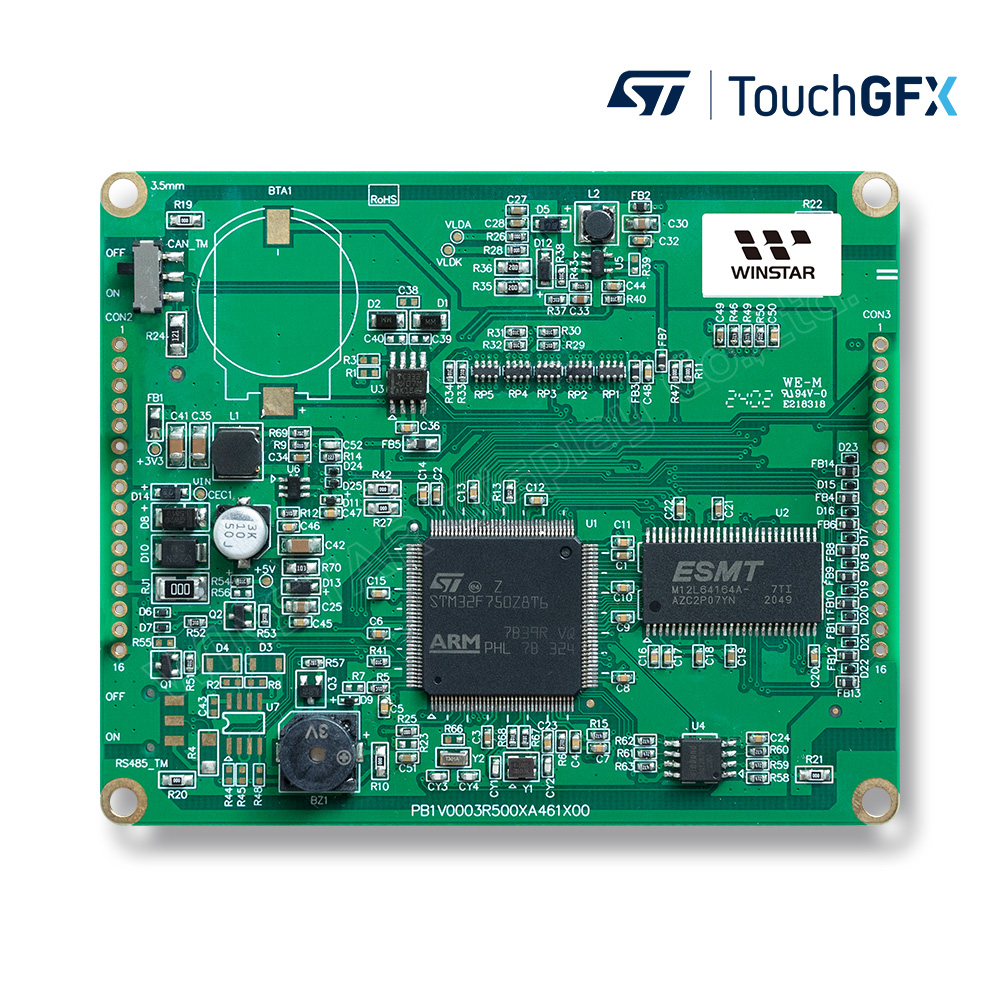

PCBA | PB1V0003R500XA461X00 |
Pin | 符號 | 功能說明 | 備註 |
---|---|---|---|
1 | VIN | Power +5V~28V | Input |
2 | GND | Power GND | -- |
3 | CAN_H | CAN bus D+ | I/O |
4 | CAN_L | CAN bus D- | I/O |
5-16 | Reserved | -- | -- |
Pin | 符號 | 功能說明 | 備註 |
---|---|---|---|
1 | +3V3 | 3.3V power for JTAG interface | Output |
2 | SWCLK | CLK pin for JTAG interface | Input |
3 | GND | GND for JTAG interface | -- |
4 | SWDIO | Data pin for JTAG interface | I/O |
5 | NRST | Reset pin for JTAG interface | Input |
6 | GND | Power GND | -- |
7 | WKUP | WKup,ADC,Timer,Event,I/O | Input |
8 | BOOT0 | Lo: Internal flash boot (Default) Hi: External flash boot |
Input |
9 | IO_0 | ADC,DAC,Timer,Event,I/O @3.3V | I/O |
10 | IO_1 | ADC,Timer,Event,I/O @3.3V | I/O |
11 | IO_2 | ADC,Timer,Event,I/O @3.3V | I/O |
12 | IO_3 | RST,Timer,Event,I/O @3.3V | I/O |
13 | IO_4 | RST,Timer,Event,I/O @3.3V | I/O |
14 | IO_5 | ADC,Timer,Event,I/O @3.3V | I/O |
15 | IO_6 | RST,Timer,Event,I/O @3.3V | I/O |
16 | IO_7 | RST,ADC,Event,I/O @3.3V | I/O |
