產品敘述

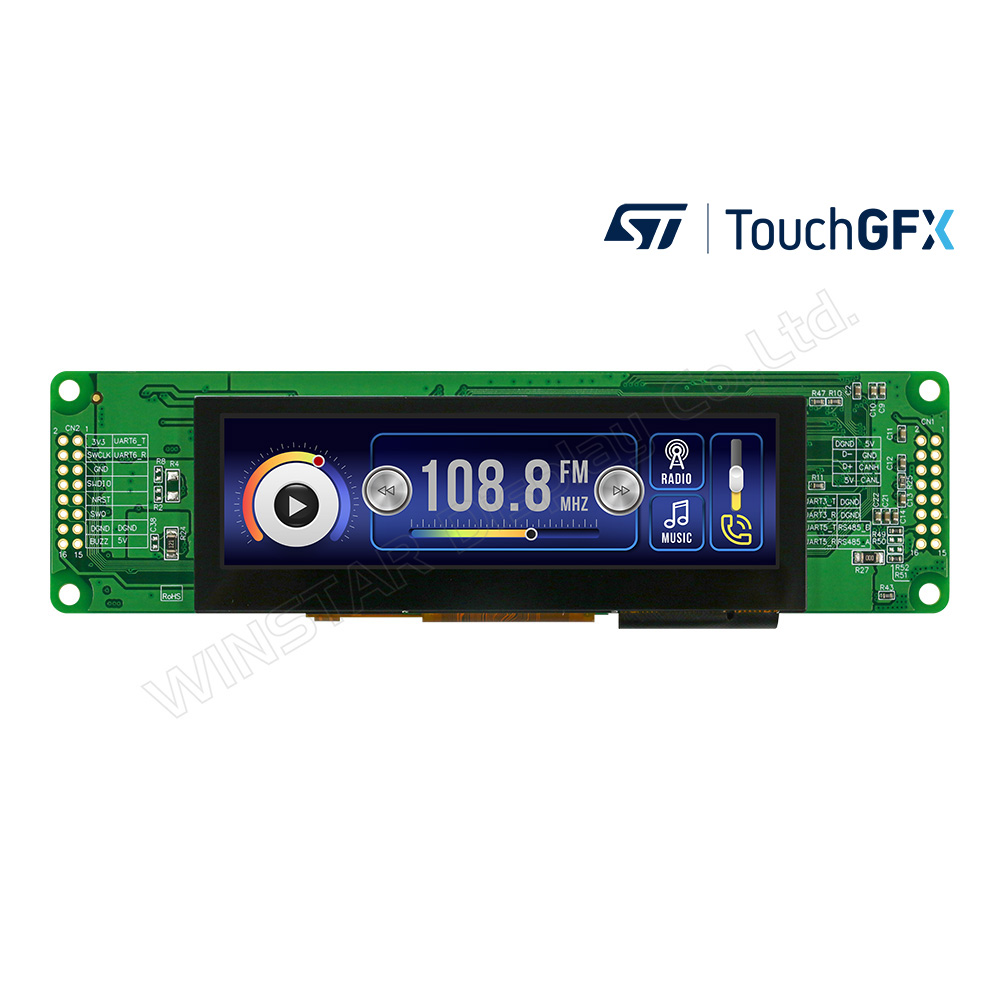

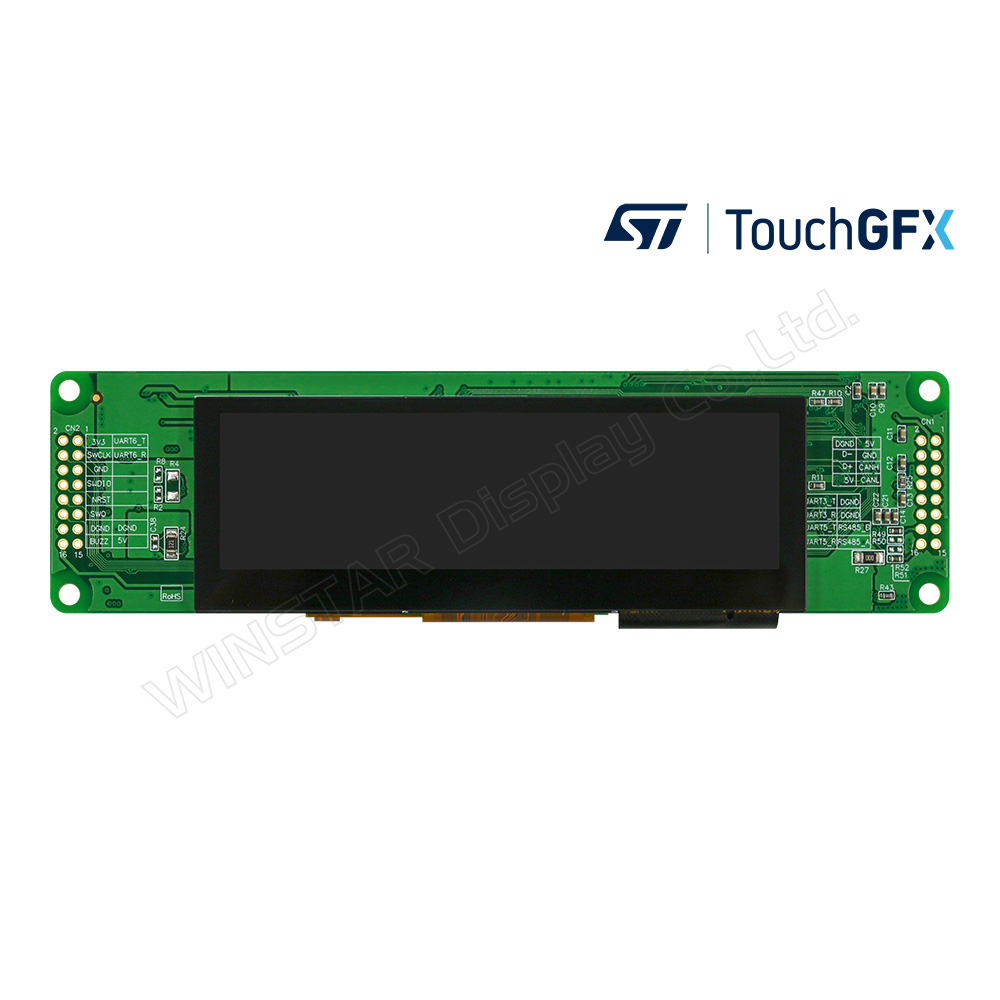

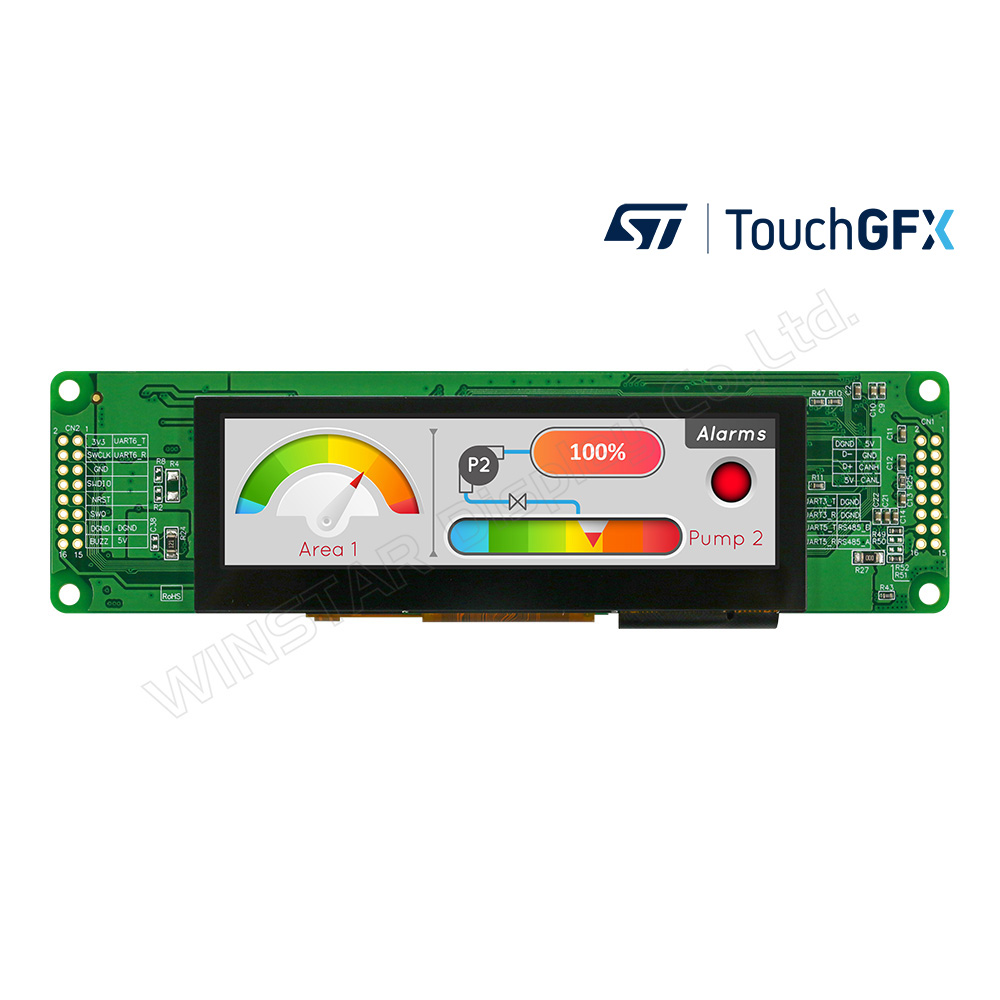

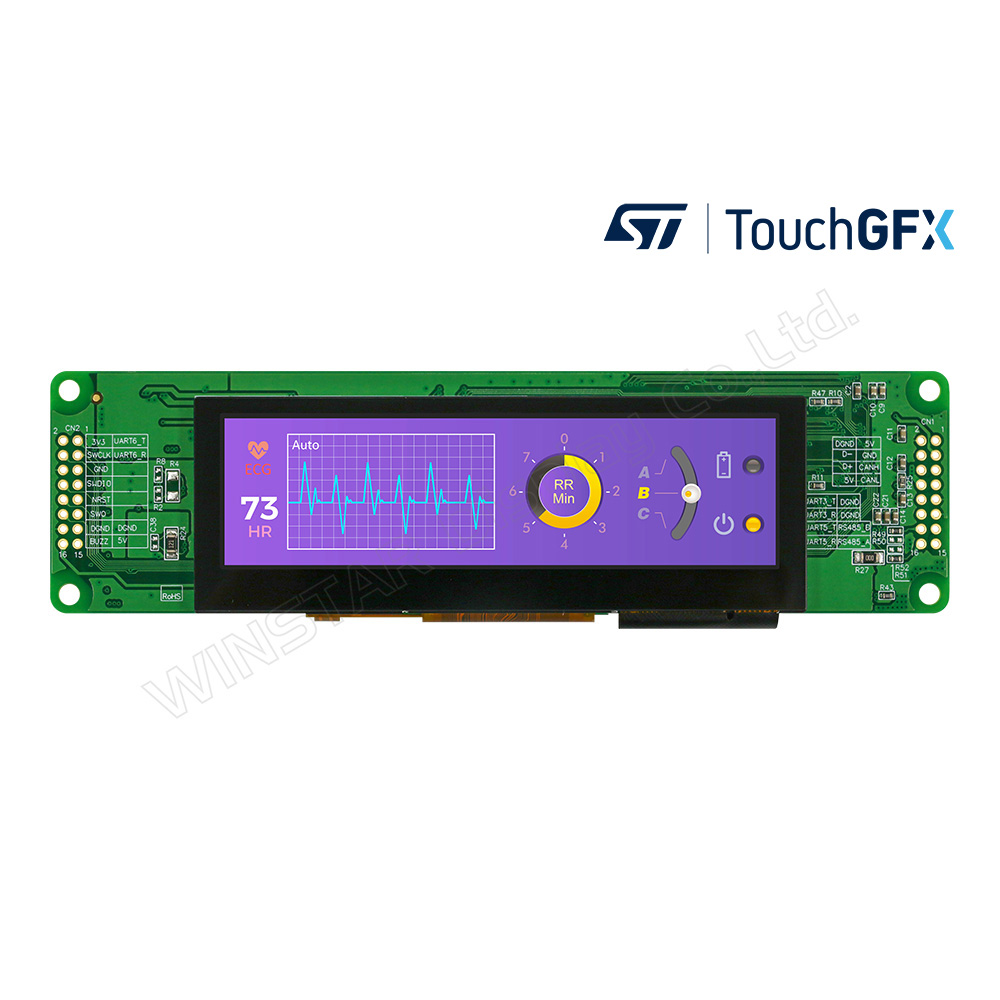

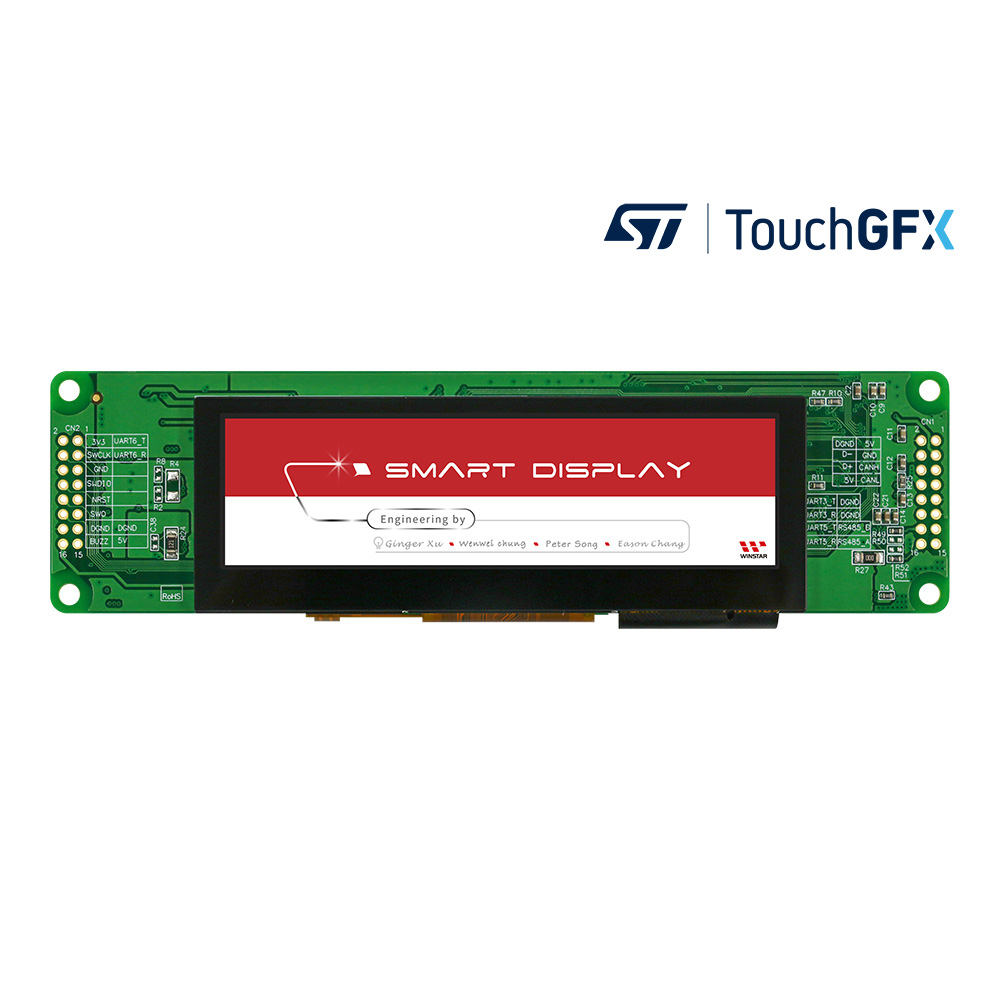

WL0F00039000QGAAASA00是3.9吋 智能顯示器 CAN系列TFT,智能顯示器 CAN系列定義為從裝置(Slave Device),受控於主機 (Master Device) 的指令顯示畫面及回報觸控螢幕狀態。WL0F00039000QGAAASA00 是由WF39QTIBSDBG0 Bar TFT模組搭配華凌光電開發的內建韌體4-layers FR4 PCBA硬體組成的智能顯示器。這款3.9吋智能TFT顯示器CAN系列是款很容易上手的產品,可節省客戶自行開發時間讓您快速完成專案項目以節省開發成本加速成品上市。此款3.9吋智能顯示器 (Smart Display) 可以將帶有USB2CAN Dongle或Raspberry Pi介面 (PiCAN2) 的電腦作為主機平台。
華凌光電為智能顯示器開發了圖形使用者介面(GUI)設計Windows整合式開發環境(IDE) GUI builder 應用軟體,GUI builder設計上主要用意是在客戶還沒購入硬體(Smart Display)前,可先透過模擬器功能模擬顯示效果和功能。此外客戶可以利用此軟體上拖曳小工具(Widgets)功能預覽並進行畫面設計,透過「所見即所得」來降低使用者設計畫面時間。客戶亦不需透過華淩即可自行更新圖資,WINSTAR GUI Builder軟體僅支援Windows系統。
智慧顯示器產品採用意法半導體 (ST) 控制器設計,支援 TouchGFX 和 STM32CubeIDE 等 ST 開發工具。 除了 GUI Builder之外,您還可以使用 ST 工具來設計 WINSTAR 智慧顯示器模組。
- TouchGFX: 針對STM32微控制器最佳化的先進免費圖形軟體框架。
- STM32CubeIDE: 先進的 C/C++ 開發平台,具有適用於 STM32 微控制器和微處理器的周邊配置、程式碼產生、程式碼編譯和偵錯功能。
- STM32CubeMX: 一個圖形工具,可以非常輕鬆地配置 STM32 微控制器,並為 Arm® 產生相應的初始化 C 程式碼。 Cortex®-M 核心或部分 Linux® Arm® 設備樹 Cortex®-一個核心,通過一個逐步的過程。
- STM32CubeProg: 一款用於對 STM32 產品進行程式設計的一體化多作業系統軟體工具。 它提供了一個易於使用且高效的環境,用於透過調試介面(JTAG 和 SWD)和引導程式介面(UART、USB DFU、I2C、SPI 和 CAN)讀取、寫入和驗證裝置記憶體。
我們也在Github上傳送了範例程式碼,供您ST平台設計參考: ►點擊連結到Github網頁
WINSTAR 智能顯示器是客戶最明智的選擇,新發表3.9吋智能顯示器 CAN 系列 TFT 重要特色:
- 直流5V工作電壓、低耗電流、USB即可驅動。
- 開機自我檢測並開啟螢幕。
- CAN bus通訊介面。
- 支援CANopen通訊協定,起始通訊速率為250KB。
- 支援投射電容式觸控面板(PCAP)。
- 內建快閃記憶體(FLASH),儲存字型和圖控物件。
- 主機可再多個平台使用,例如:電腦(USB轉CAN加密狗)、MCU、樹莓派(+PiCAN2)。
- 不需程式設計背景,即可透過WINSTAR GUI Builder進行使用介面設計!(►點擊連結到GUI Builder介紹)
- 採用STM32F系列MCU設計並支援意法半導體(STMicroelectronics)的軟體開發工具。
如果您需要免費體驗 WINSTAR GUI Builder 應用軟體,歡迎聯絡我們。
我們也提供包含所有必要配件的示範套件,讓您可以在顯示器上實現您的GUI設計。

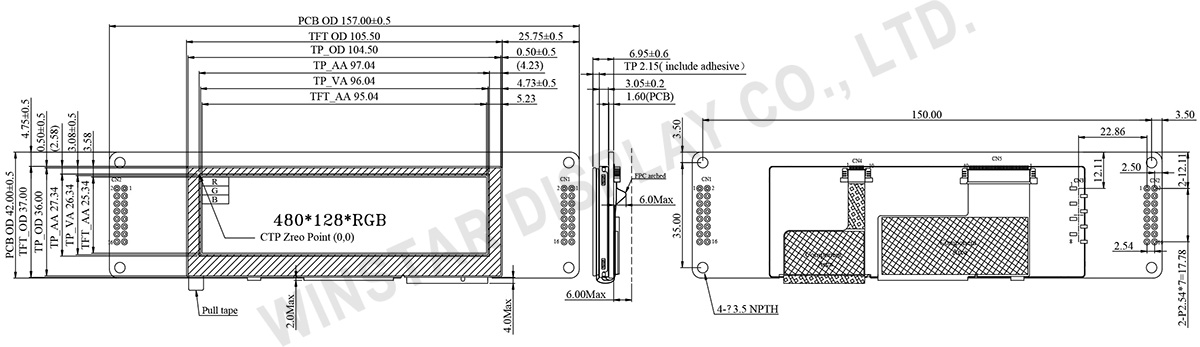

規格圖
Bom
Item | Description |
---|---|
LCM | WF39QTIBSDBG0# |

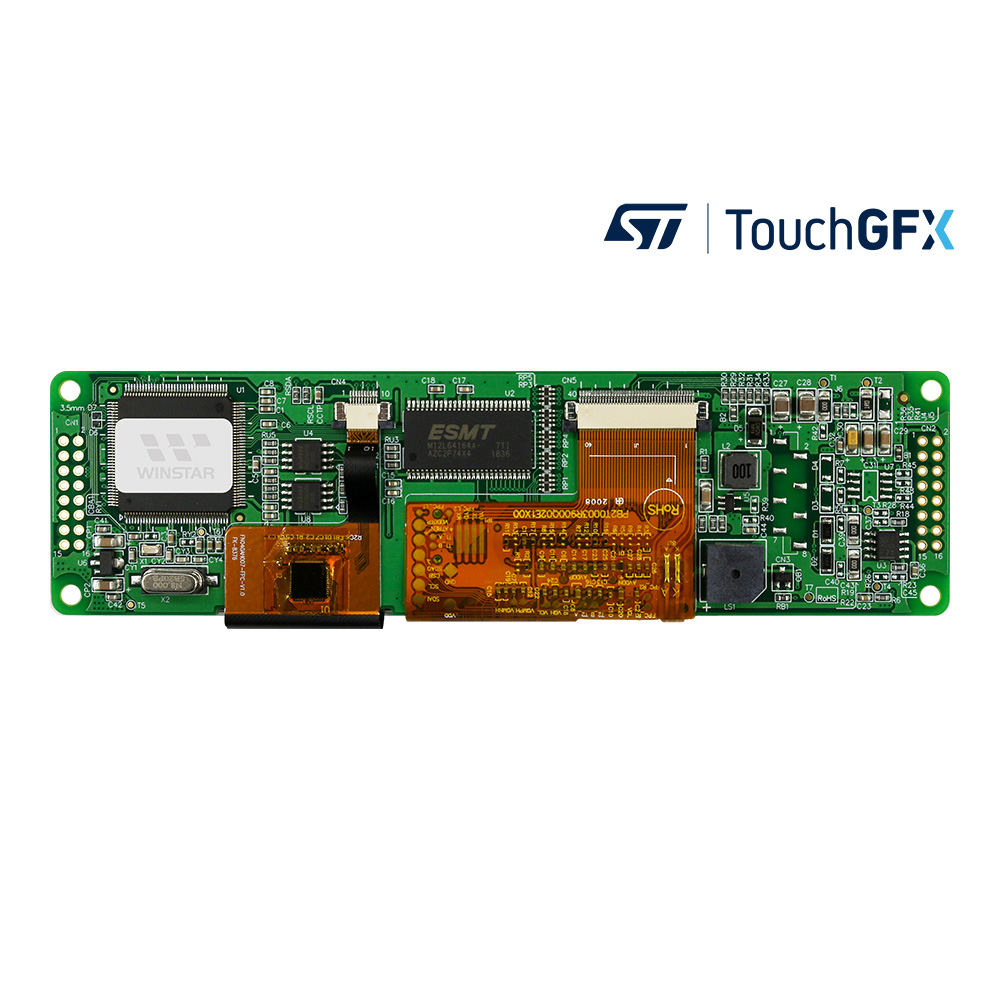

PCBA | 4 layer FR4, 1.6mm |
產品規格
規格說明
機械規格
項目 | 標準值 | 單位 |
---|---|---|
LCD 面板 | 105.5(W) x 37.0(H) x 5.13 | mm |
PCB | 157(W) x 42(H) x 1.6 | mm |
外殼尺寸 | NA | mm |
一般規格
項目 | 標準值 | 單位 |
---|---|---|
工作電壓 | 5 | Vdc |
通訊介面 | CAN bus 差異 ± 3.3 | Vpp |
MCU | STM32F750 | N/A |
快閃記憶體 | 16 | MB |
SDRAM 頻率 | 108 | MHz |
尺寸 | 3.9 | 吋 |
解析度 | 480 x 128 x RGB (TFT) | dots |
模組尺寸 | 105.5(W) x 37.0(H) x 5.13 | mm |
有效尺寸 | 95.04 x 25.34 | mm |
點間距 | 0.066(W)x 0.198(H) | mm |
背光類型 | TFT, 白色, 透射式 | |
視角 | 6點鐘方向 | |
長寬比 | Bar Type | |
觸控面板 | 電容式觸控面板 (PCAP) | |
表面 | 亮面 |
最大絕對額定值
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
工作溫度 | TOP | -10 | - | +70 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
電氣特性
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
類比電源電壓 | VCC | 4.75 | 5 | 5.25 | V |
介面工作電壓 | ICC | 350 | mA |
Bom
項目 | 說明 |
---|---|
LCM | WF39QTIBSDBG0# w/o PCBA |
PCBA | SV100039000QA00N0100 |
Pin功能定義
CN1 定義
Pin | 符號 | 功能說明 | 備註 |
---|---|---|---|
1 | +5V | Power supply 5V input | Input |
2 | DGND | GND for USART interface | Output |
3 | GND | Power supply GND input | Input |
4 | D- | Differential signal D- | I/O |
5 | CAN High | CAN bus D+ | I/O |
6 | D+ | Differential signal D+ | I/O |
7 | CAN Low | CAN bus D- | I/O |
8 | +5V | 5V output for USART interface | Output |
9 | DGND | GND for USART interface | Output |
10 | NC | ||
11 | DGND | GND for USART interface | Output |
12 | NC | ||
13 | NC | ||
14 | NC | ||
15 | NC | ||
16 | NC |
CN2 定義
Pin | 符號 | 功能說明 | 備註 |
---|---|---|---|
1 | NC | ||
2 | VMCU | Power supply 3V3 input | Input |
3 | NC | ||
4 | TAG_SWCLK | JTAG Serial Wire Clock interface | Clock |
5 | NC | ||
6 | GND | GND for USART interface | I/O |
7 | NC | ||
8 | TAG_SWDIO | JTAG Serial Wire debug Data Input/Output interface | I/O |
9 | NC | ||
10 | NRST | Reset input Connect this pin to the (active low) reset input of the target MCU. |
|
11 | NC | ||
12 | TAG_SWO | JTAG Serial Wire trace Output - Optional interface | Output |
13 | DGND | GND for USART interface | I/O |
14 | DGND | GND for USART interface | I/O |
15 | +5V | Power supply 5V input | Input |
16 | NC |
CN3 定義
Pin | 符號 | 功能說明 | 備註 |
---|---|---|---|
1 | NC | ||
2 | NC | ||
3 | NC | ||
4 | NC | ||
5 | NC | ||
6 | NC | ||
7 | NC | ||
8 | NC |
