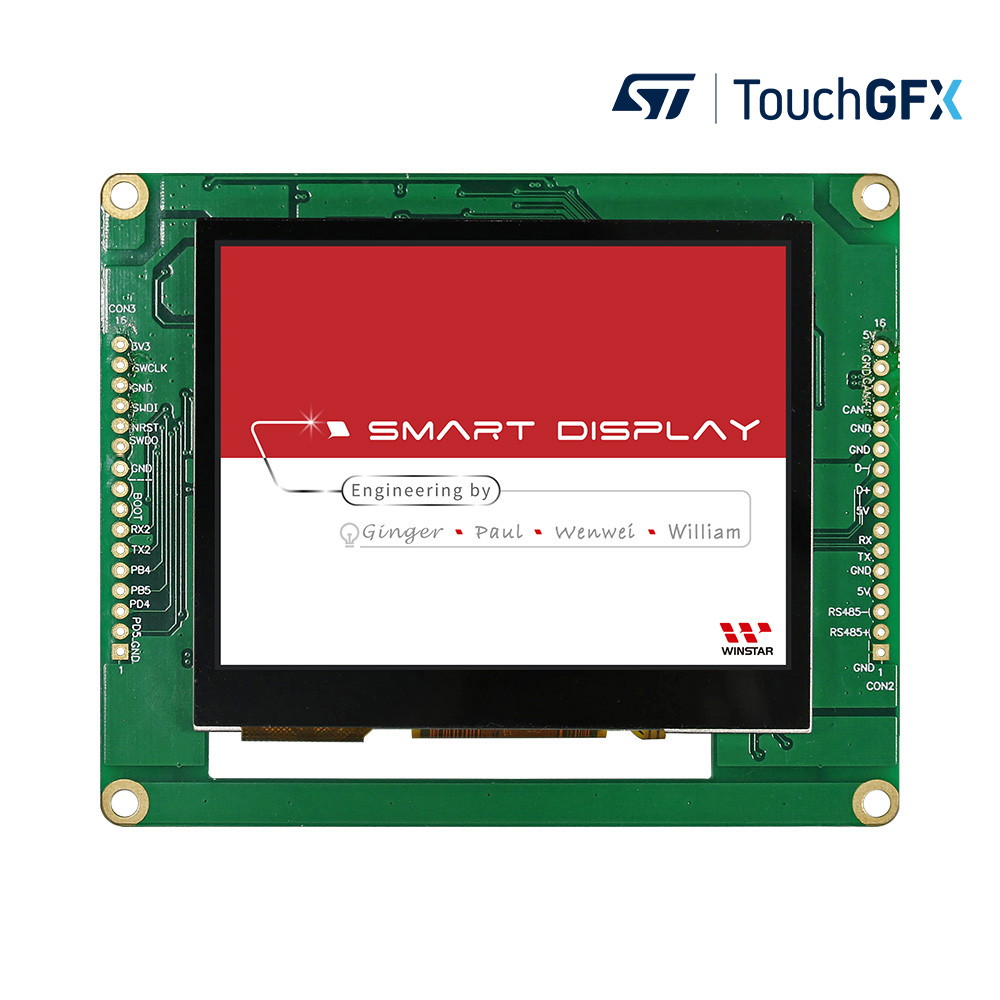

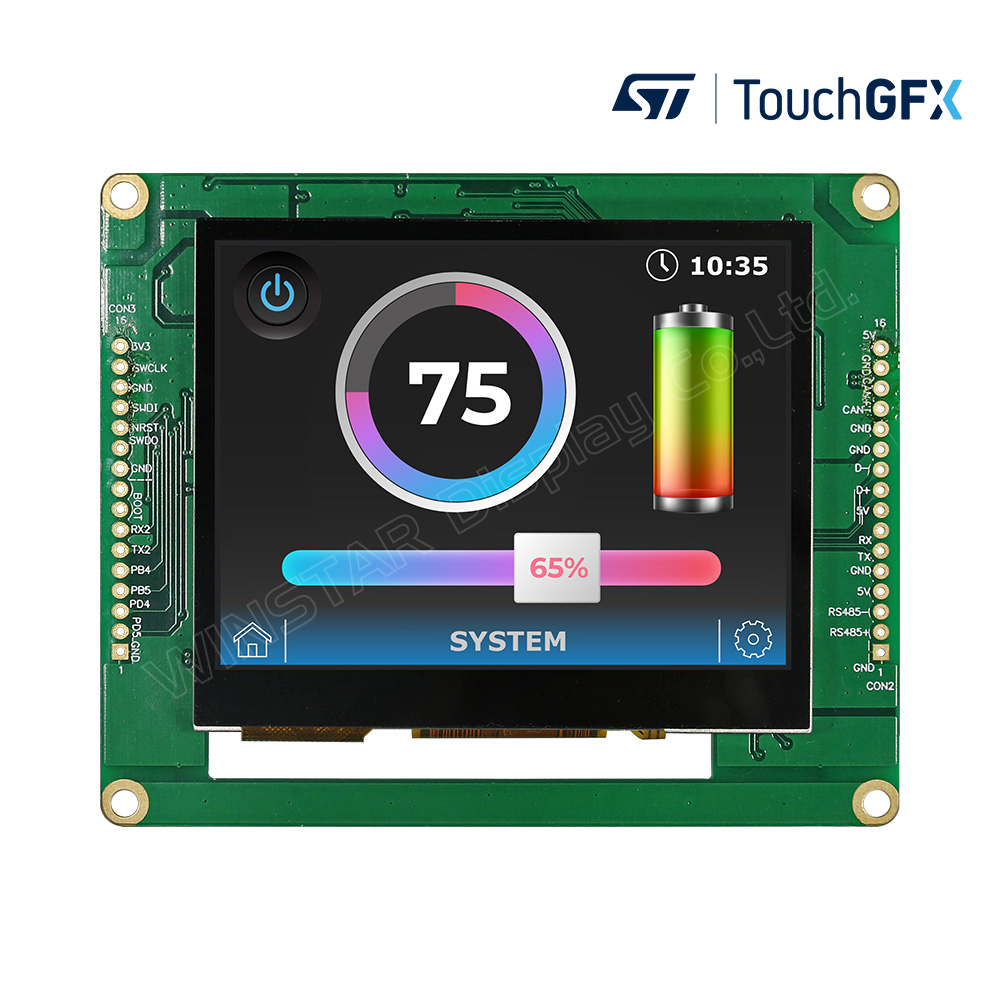

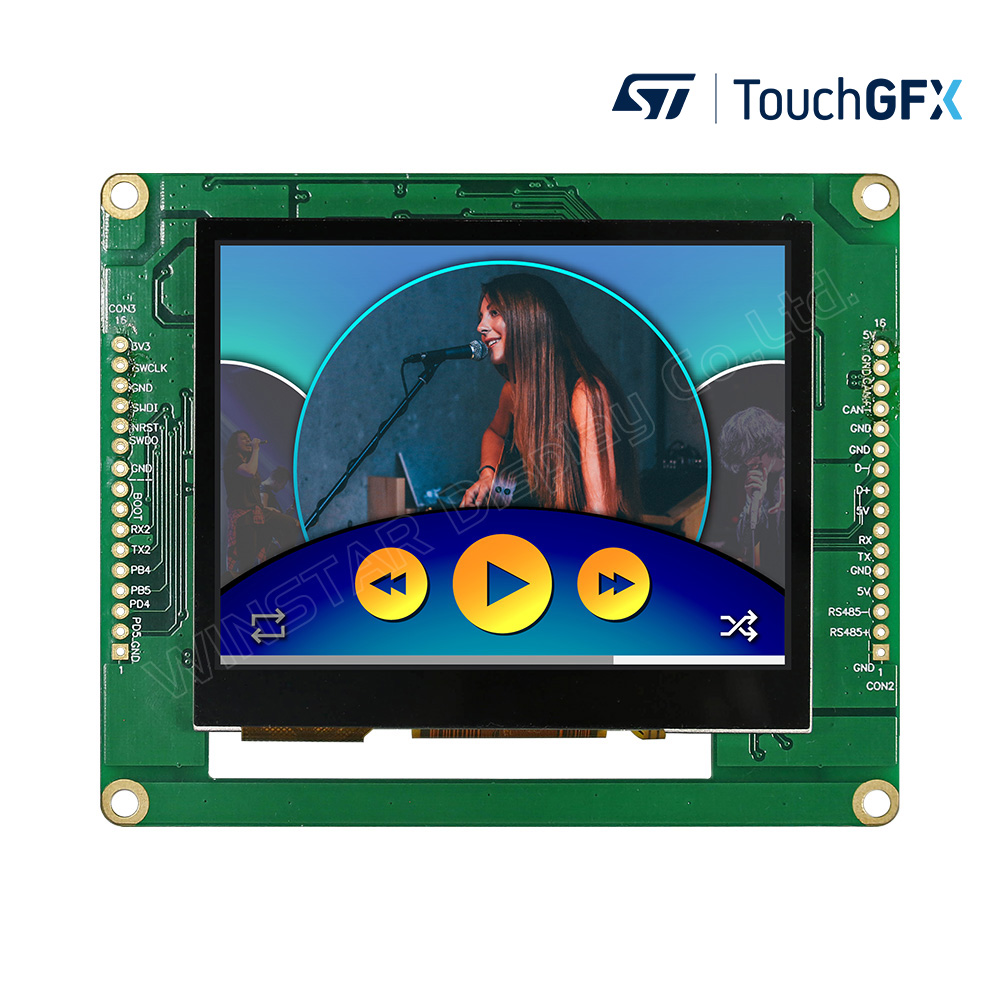

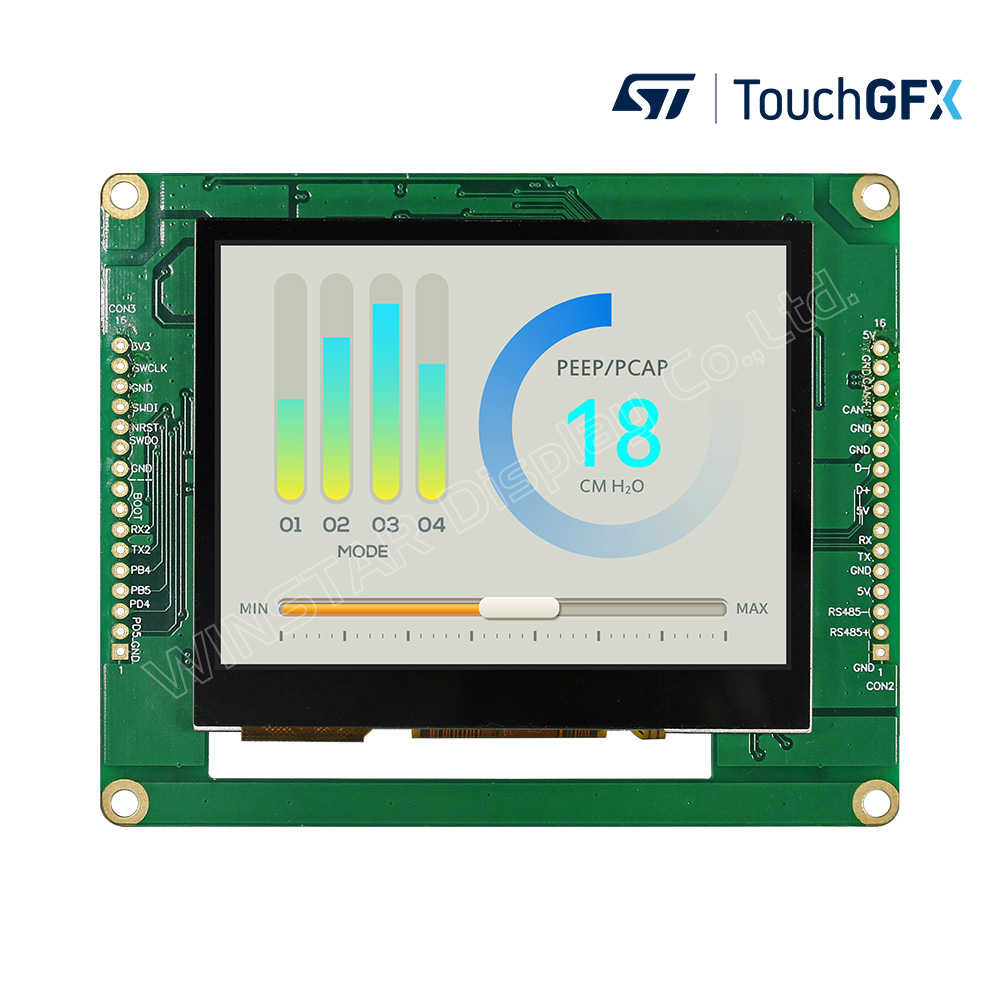

3.5吋 電容觸控 CAN Bus TFT顯示器
型號 WL0F00035000XGAAASA00
►TFT尺寸: 3.5吋
►TFT解析度: 320×240 dots
►TFT視角: 80/80/80/80 (IPS)
►通訊介面: CAN bus
►通訊協定: CANopen
►TFT觸控面板: 投射電容式觸控螢幕(PCAP)
►亮度(cd/m²): 400
產品敘述
WL0F00035000XGAAASA00是3.5吋 智能顯示器 CAN TFT系列,智能顯示器 CAN系列定義為從裝置 (Slave Device), 受控於主機 (Master Device) 的指令顯示畫面及回報觸控螢幕狀態。WL0F00035000XGAAASA00 是由WF35XTYACDNG0 IPS TFT模組搭配華凌光電開發的內建韌體4-layers FR4 PCBA 硬體組成的智能顯示器。 這款3.5吋 CAN 系列 TFT Smart Display可以將帶有USB2CAN dongle 或 Raspberry Pi(+PiCAN2)介面甚至 MCU scale,如 Arduino (+CAN adaptor)的電腦/微電腦等電子裝置作為主機平台。 華凌光電已經為智能顯示設計開發了 GUI Windows 應用程式(GUI & GUI Builder)。
華凌光電為智能顯示器開發的圖形應用程式 設計了內建圖控物件Windows APP的 GUI/GUI builder 應用軟體,GUI Builder 設計上主要用意是在客戶還沒購入硬體 (Smart Display) 前, 可先透過模擬器功能 模擬顯示效果和功能。此外客戶可以利用此軟體上拖曳小工具(Widgets)功能預覽並進行畫面設計,透過「所見即所得」來降低使用者設計畫面時間。客戶亦不需透過華淩即可自行更新圖資,WINSTAR GUI Builder軟體僅支援Windows系統。
智慧顯示器產品採用意法半導體 (ST) 控制器設計,支援 TouchGFX 和 STM32CubeIDE 等 ST 開發工具。 除了 GUI Builder之外,您還可以使用 ST 工具來設計 WINSTAR 智慧顯示器模組。
- TouchGFX: 針對STM32微控制器最佳化的先進免費圖形軟體框架。
- STM32CubeIDE: 先進的 C/C++ 開發平台,具有適用於 STM32 微控制器和微處理器的周邊配置、程式碼產生、程式碼編譯和偵錯功能。
- STM32CubeMX: 一個圖形工具,可以非常輕鬆地配置 STM32 微控制器,並為 Arm® 產生相應的初始化 C 程式碼。 Cortex®-M 核心或部分 Linux® Arm® 設備樹 Cortex®-一個核心,通過一個逐步的過程。
- STM32CubeProg: 一款用於對 STM32 產品進行程式設計的一體化多作業系統軟體工具。 它提供了一個易於使用且高效的環境,用於透過調試介面(JTAG 和 SWD)和引導程式介面(UART、USB DFU、I2C、SPI 和 CAN)讀取、寫入和驗證裝置記憶體。
我們也在Github上傳送了範例程式碼,供您ST平台設計參考: ►點擊連結到Github網頁
WINSTAR 智能顯示器是客戶最明智的選擇,新發表3.5吋智能顯示器 CAN 系列 TFT 重要特色:
- 直流5V~24V電壓,低功耗。
- 開機自我檢測並開啟螢幕。
- CAN bus通訊介面。
- 支援CANopen通訊協定,起始通訊速率為250KB。
- 內建快閃記憶體(FLASH),儲存字型和圖控物件。
- 支援投射電容式觸控面板(PCAP)。
- 內建蜂鳴器,受控於主機。
- 示範板(Demo. Set)主機可再多個平台使用,例如:電腦(USB轉CAN加密狗)、MCU、樹莓派(+PiCAN2)。
- 不需程式設計背景,即可透過WINSTAR GUI Builder進行使用介面設計!(►點擊連結到GUI Builder介紹)
- 採用STM32F系列MCU設計並支援意法半導體(STMicroelectronics)的軟體開發工具。
如果您需要免費體驗 WINSTAR GUI Builder 應用軟體,歡迎聯絡我們。
我們也提供包含所有必要配件的示範套件,讓您可以在顯示器上實現您的GUI設計。

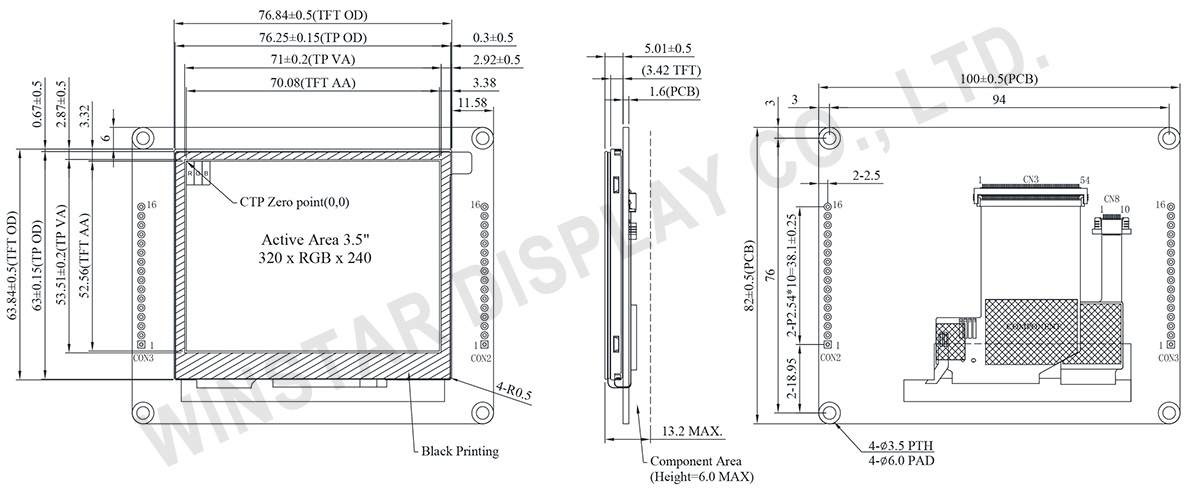

規格圖
Bom
Item | Description |
---|---|
LCM | WF35XTYACDNG0# |
PCBA | 4 layer FR4, 1.6mm |
產品規格
規格說明
項目 | 標準值 | 單位 |
---|---|---|
工作電壓 | 5~24 | Vdc |
通訊介面 | CAN bus 差異 ± 3.3 | Vpp |
MCU | STM32F750 | N/A |
快閃記憶體 | 16 | MB |
SDRAM頻率 | 108 | MHz |
尺寸 | 3.5 | 吋 |
解析度 | 320 × 3(RGB) × 240 | dots |
模組尺寸 | 100(W) × 82(H) × 13.2(D) | mm |
有效尺寸 | 70.08(W) × 52.56(H) | mm |
像素間距 | 0.219 × 0.219 | mm |
亮度 | 最小值: 300; 典型值: 400 | cd/m2 |
LCD類型 | TFT全透 | |
視角 | 80/80/80/80 (IPS) | |
長寬比 | 4:3 | |
觸控面板 | 電容式觸控面板 (PCAP) | |
表面 | 亮面 |
最大絕對額定值
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
工作溫度 | TOP | -20 | - | +70 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
電氣特性
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
供電電壓 | VIN | 5 | 12 | 24 | V |
供電電流 | ICC | - | 150 | - | mA |
BOM
項目 | 說明 |
---|---|
LCM | WF35XTYACDNG0# |
PCBA | SV100035000XA00N0101 |
Pin功能定義
CON2 定義
Pin | 符號 | 功能說明 | 備註 |
---|---|---|---|
16 | VIN | Power +5V~24V | Input |
15 | GND | Power GND | Input |
14 | CAN_H | CAN bus D+ | I/O |
13 | CAN_L | CAN bus D- | I/O |
12-1 | Reserved | -- | -- |
CON3 定義
Pin | 符號 | 功能說明 | 備註 |
---|---|---|---|
16 | +3V3 | 3.3V power for JTAG interface | Output |
15 | SWCLK | CLK pin for JTAG interface | Input |
14 | GND | GND for JTAG interface | Output |
13 | SWDI | Data pin for JTAG interface | I/O |
12 | NRST | Reset pin for JTAG interface | Input |
11 | SWDO | Data pin for JTAG interface | I/O |
10-1 | Reserved | -- | - |
