3.9インチ 480x128 HDMI 信号 バータイプ タッチパネル付きTFT液晶
型番 WF39DTLFSDHG0
►サイズ: 3.9インチ
►解像度: 480×128 dots
►視野角: 6H
►インターフェース: HDMI コネクタサポート (Only DVI Signal)
►コントローラー IC: TFP401
►コントロールボード: 有
►輝度(cd/m2): 400
►スルーホールフレーム: 無
►タッチパネル: PCAP静電容量式タッチパネル
►検出ポイント: 5
►操作温度: -20~+70℃

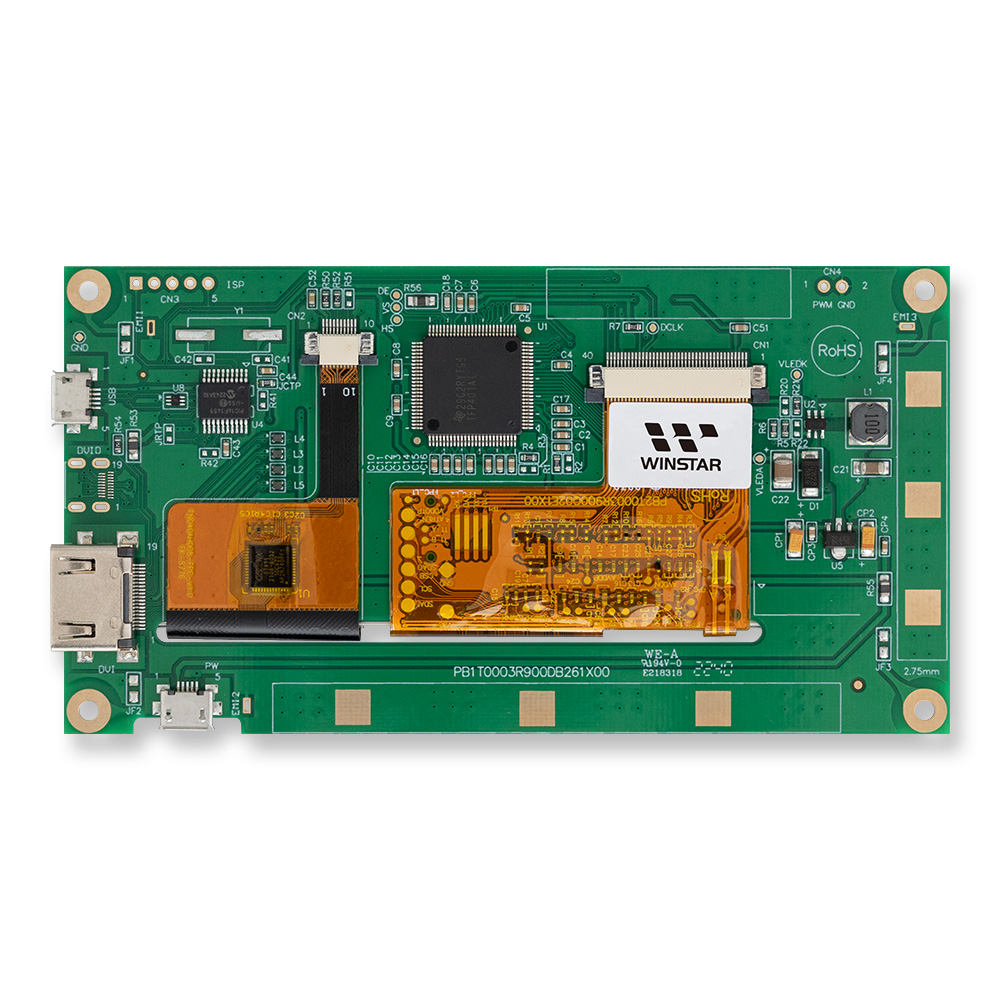

製品情報

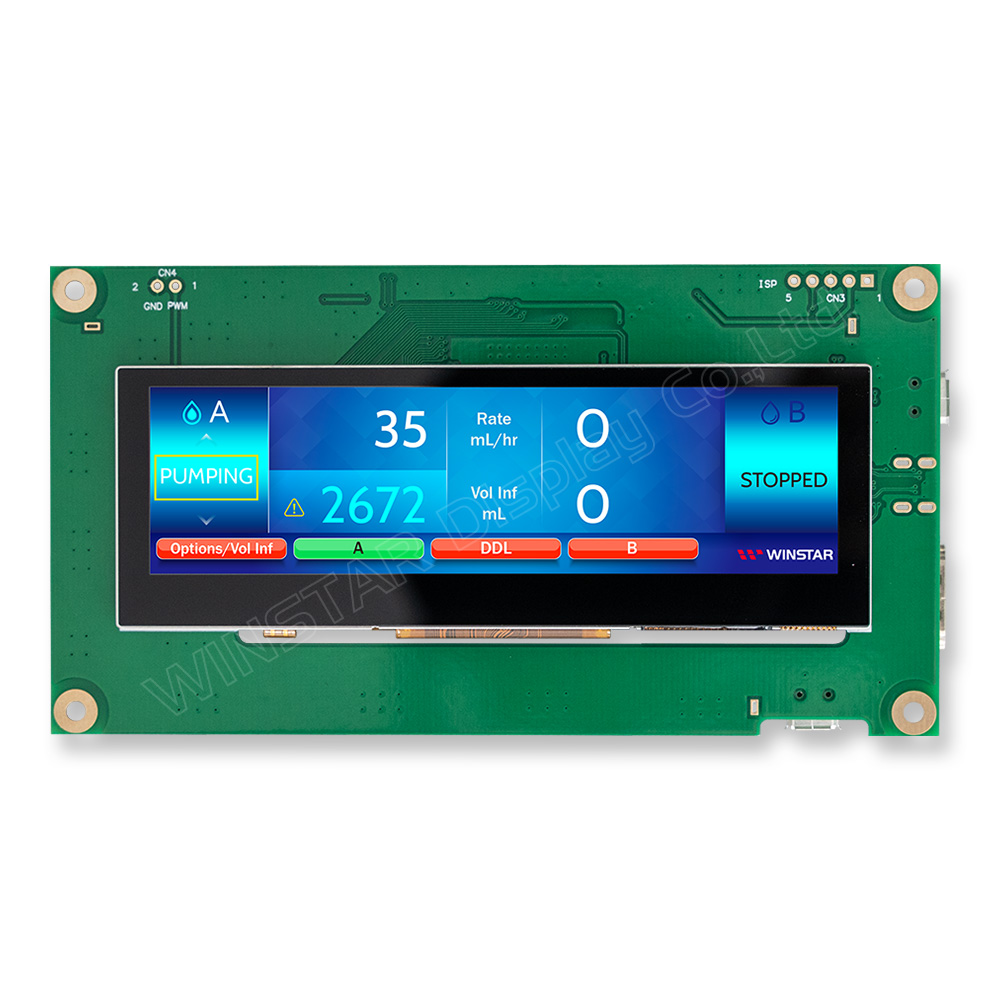

WF39DTLFSDHG0は3.9インチ、HDMI支援されるTFTバータイプディスプレイです。5点マルチタッチ対応できる投影型静電容量方式タッチパネル（PCAP）です。USBインターフェースをサポートできるGT911 ICを搭載します。解像度は480✕128ピクセル、輝度は400 cd/m2、コントラスト比は500:1、6時方向（仰角）、12時方向グレースケール反転方向、アンチグレアガラスの表面を使います。コントローラICはTFP401 を搭載して、Raspberry Pi と互換性のあるHDMIインターフェース（DVI信号）を支援します。
モジュールの電源電圧は5V（代表値）、動作温度範囲は-20℃～+70℃、保管温度範囲は-30℃～+80℃。このHDMI TFT LCDは、電子機械、ケータリング設備、医療用測定器などの用途に適しています。
モジュールの電源電圧は5V（代表値）、動作温度範囲は-20℃～+70℃、保管温度範囲は-30℃～+80℃。このHDMI TFT LCDは、電子機械、ケータリング設備、医療用測定器などの用途に適しています。

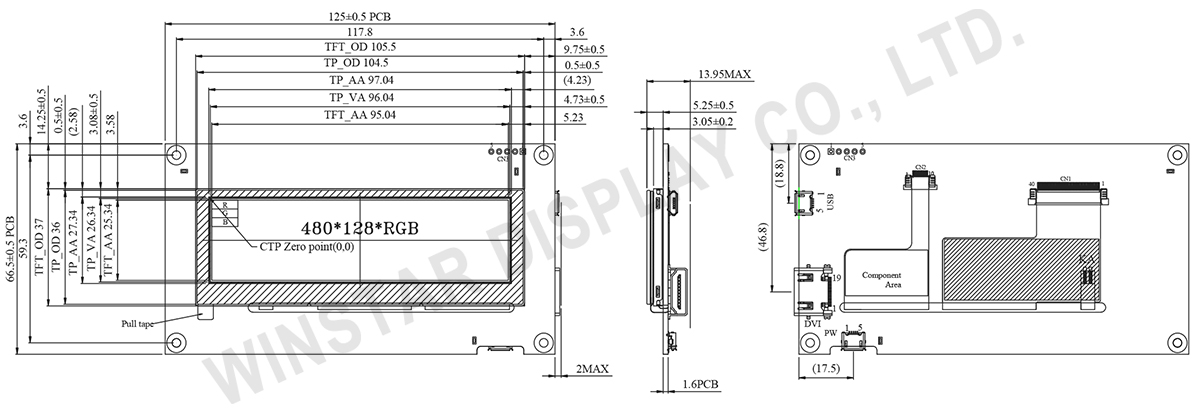

外形図
製品仕様
ピン功能定義
1. LCM PIN 定義
DVI| Pin No. | 記号 | I/O | 説明 |
|---|---|---|---|
| 1 | Rx2+ | I | Channel-2 positive receiver input; low-voltage signal differential- input pair. |
| 2 | GND | P | Ground |
| 3 | Rx2- | I | Channel-2 negative receiver input; low-voltage signal differential- input pair. |
| 4 | Rx1+ | I | Channel-1 positive receiver input; low-voltage signal differential- input pair. |
| 5 | GND | P | Ground |
| 6 | Rx1- | I | Channel-1 negative receiver input; low-voltage signal differential- input pair. |
| 7 | Rx0+ | I | Channel-0 positive receiver input; low-voltage signal differential- input pair. |
| 8 | GND | P | Ground |
| 9 | Rx0- | I | Channel-0 negative receiver input; low-voltage signal differential- input pair. |
| 10 | RxC+ | I | Clock positive receiver input; low-voltage signal differential- input pair. |
| 11 | GND | P | Ground |
| 12 | RxC- | I | Clock negative receiver input; low-voltage signal differential- input pair. |
| 13-16 | NC | - | No connection |
| 17 | GND | P | Ground |
| 18 | 5V | P | Power Supply |
| 19 | Delect | - | Delect |
I: input, O: output, P: Power
Note 1: Only supports Raspberry Pi series
2.PW(Micro USB type B)
| Pin No. | 記号 | I/O | 説明 |
|---|---|---|---|
| 1 | 5V | P | Power Supply |
| 2 | NC | - | No connection |
| 3 | NC | - | No connection |
| 4 | NC | - | No connection |
| 5 | GND | P | Ground |
3. PCAP USB (Micro USB type B)
| Pin No. | 記号 | I/O | 説明 |
|---|---|---|---|
| 1 | 5V | P | Power Supply |
| 2 | D- | - | Data line - |
| 3 | D+ | - | Data line + |
| 4 | NC | - | No connection |
| 5 | GND | P | Ground |
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ(対角線) | 3.9 | インチ |
| ドットマトリクス(解像度) | 480 × 128 × RGB | dots |
| モジュールサイズ | 125.0 x 66.5 x 11.80 (Max) | mm |
| 有効エリア | 95.04 × 25.34 | mm |
| ドットピッチ | 0.198(H) × 0.198(V) | mm |
| LCDタイプ | TFT・ノーマリ・ホワイト・ 透過型 | |
| 視野角 | 6時方向 | |
| グレースケール反転 | 12時方向 | |
| 画面アスペクト比 | Bar Type | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| コントローラー IC | TFP401 | |
| インターフェイス | HDMI(only for DVI) | |
| PCAP FW バージョン | 0X99 | |
| PCAP インターフェイス | USB | |
| PCAP IC | GT911 或いは互換性IC | |
| PCAP 解像度 | 480*128 | |
| タッチパネルタイプ | PCAP静電容量式タッチパネル | |
| 表面処理 | グレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| LCM電源電圧 | VDD | － | － | 5 | － | V |
| LCM電源電流 | IDD | － | － | 300 | 450 | mA |
| LEDの寿命 | － | － | － | 50,000 | － | Hr |
