144x32 グラフィック液晶 (2.44インチ, COB, ST7920)

型番 WG14432A3/A5

►グラフィック液晶 144x32
►タイプ: グラフィック
►結構: COB
►サイズ: 2.44インチ
►IC: ST7920
►WG14432A3:+3.3V電源電圧 / WG14432A5:+5V電源電圧
►内部昇圧選択あり
►1/32 duty cycle
►LED can be driven by PiN15, PIN16 or A, K
►中国語フォント内蔵
►サイズ同WH1602C
►インターフェース: default 6800; optional SPI

製品情報

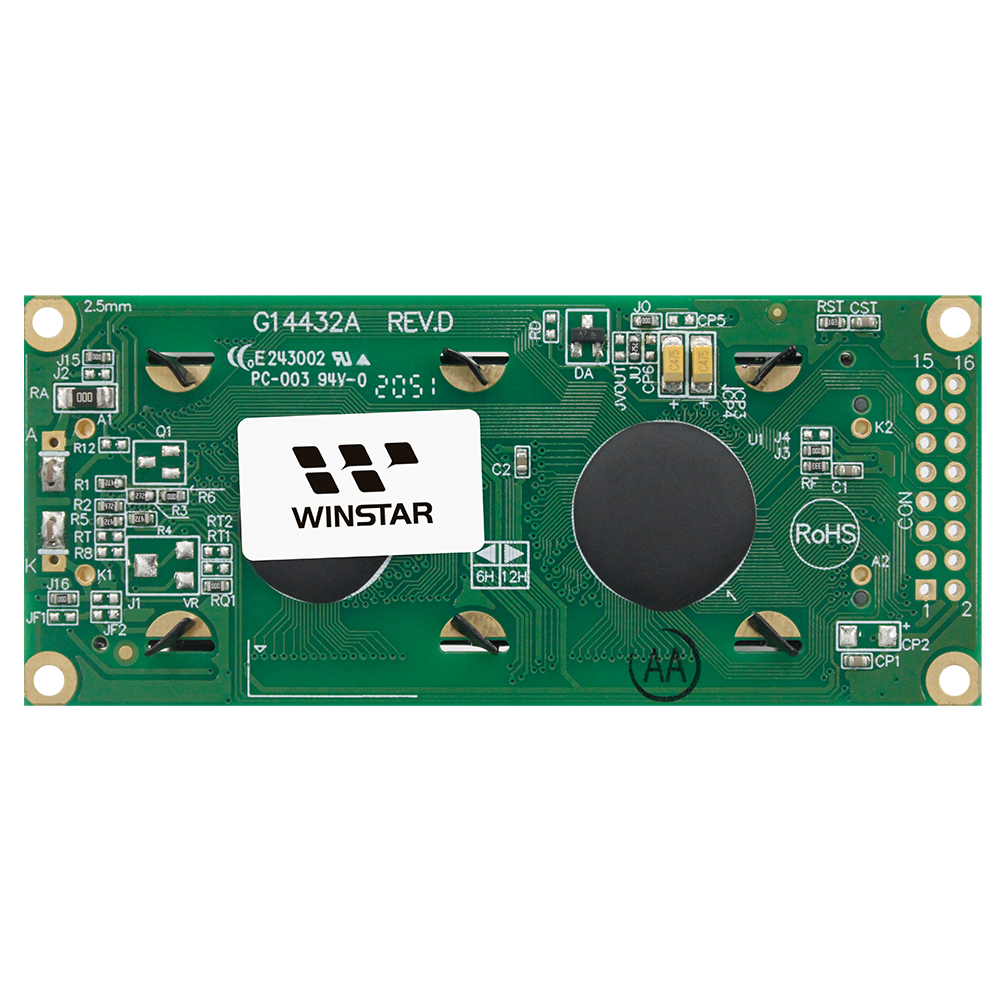

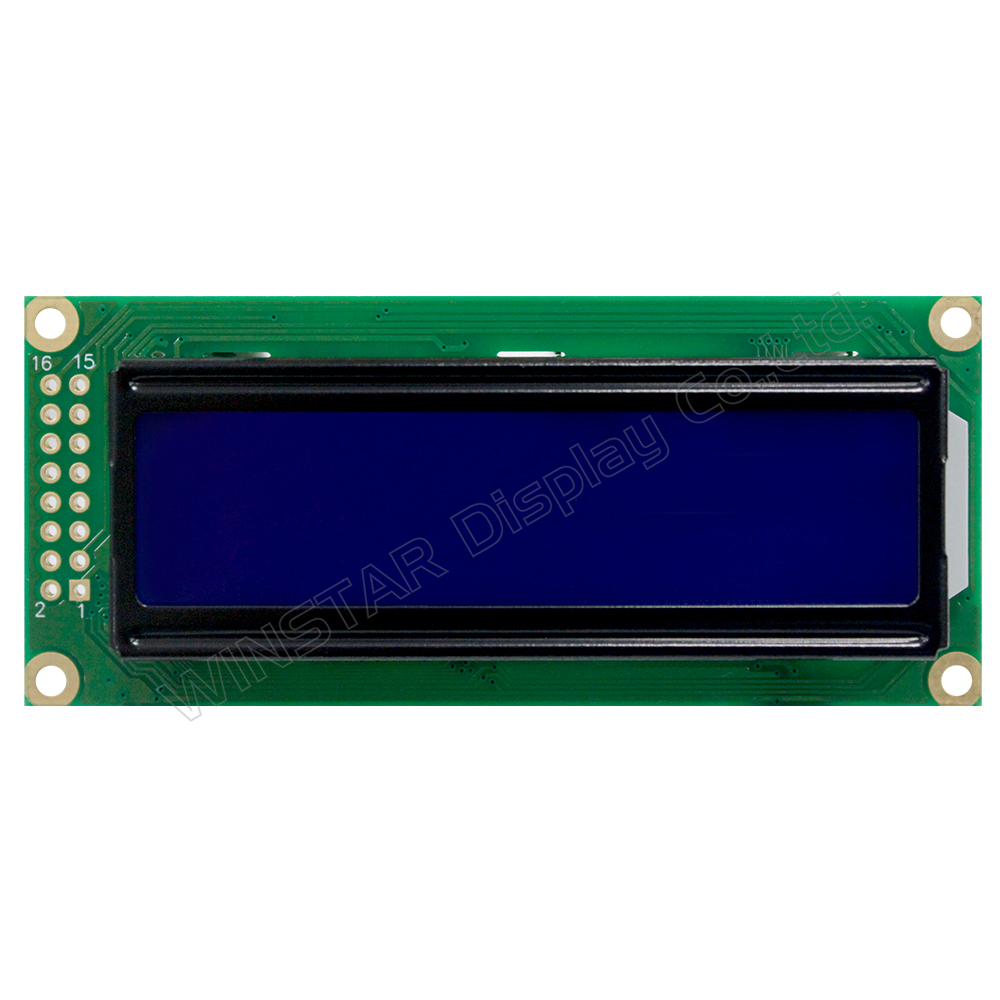

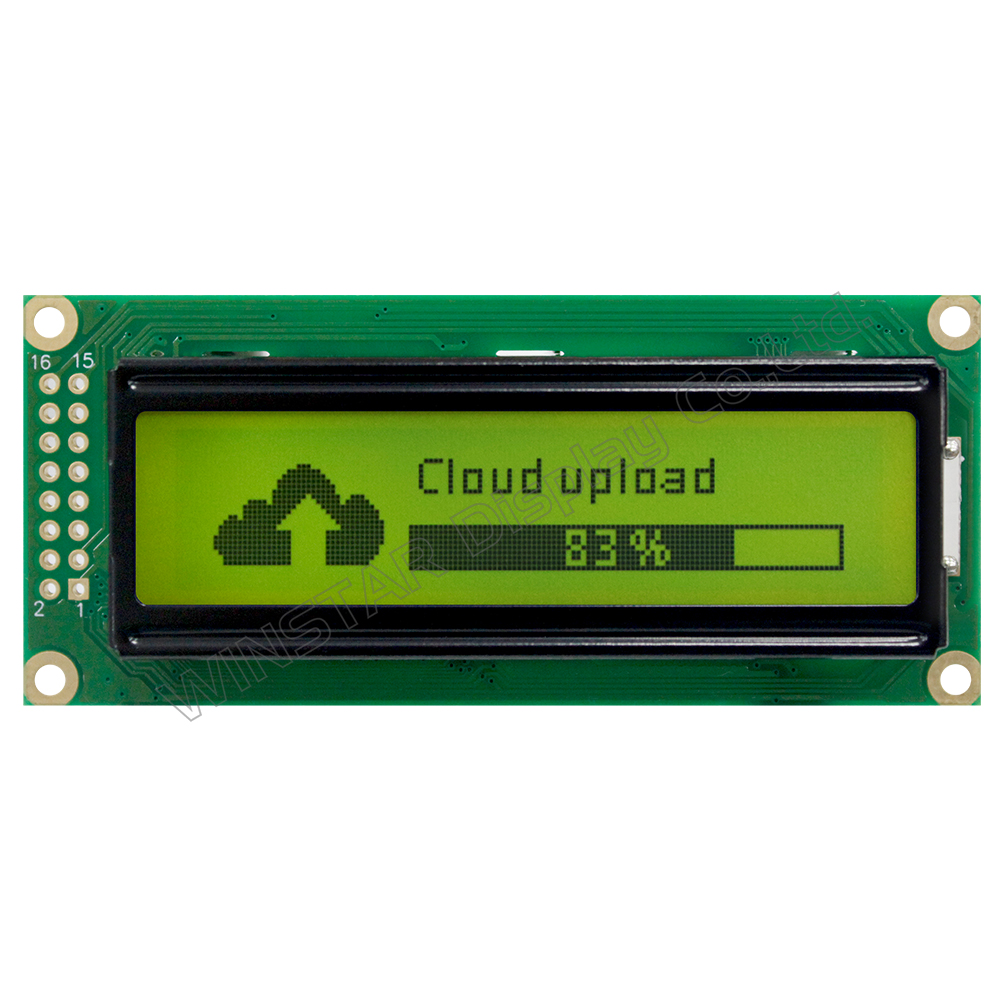

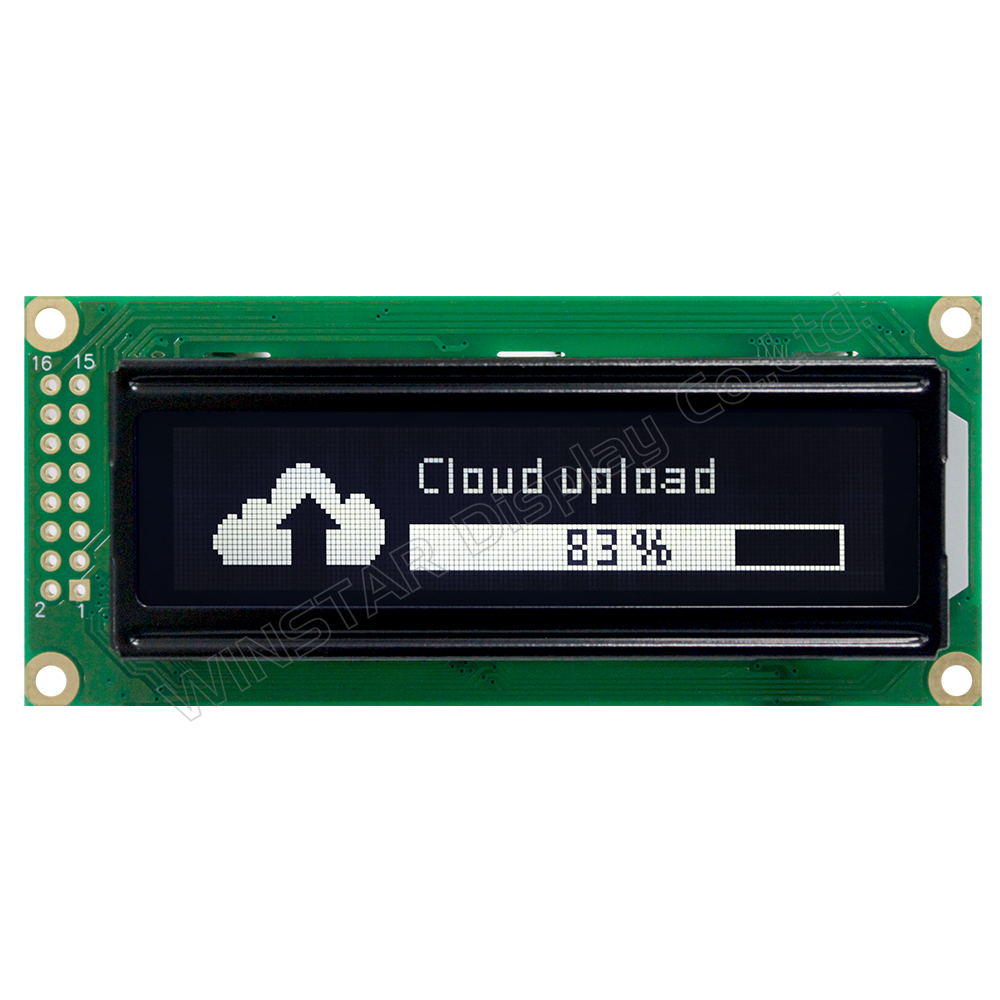

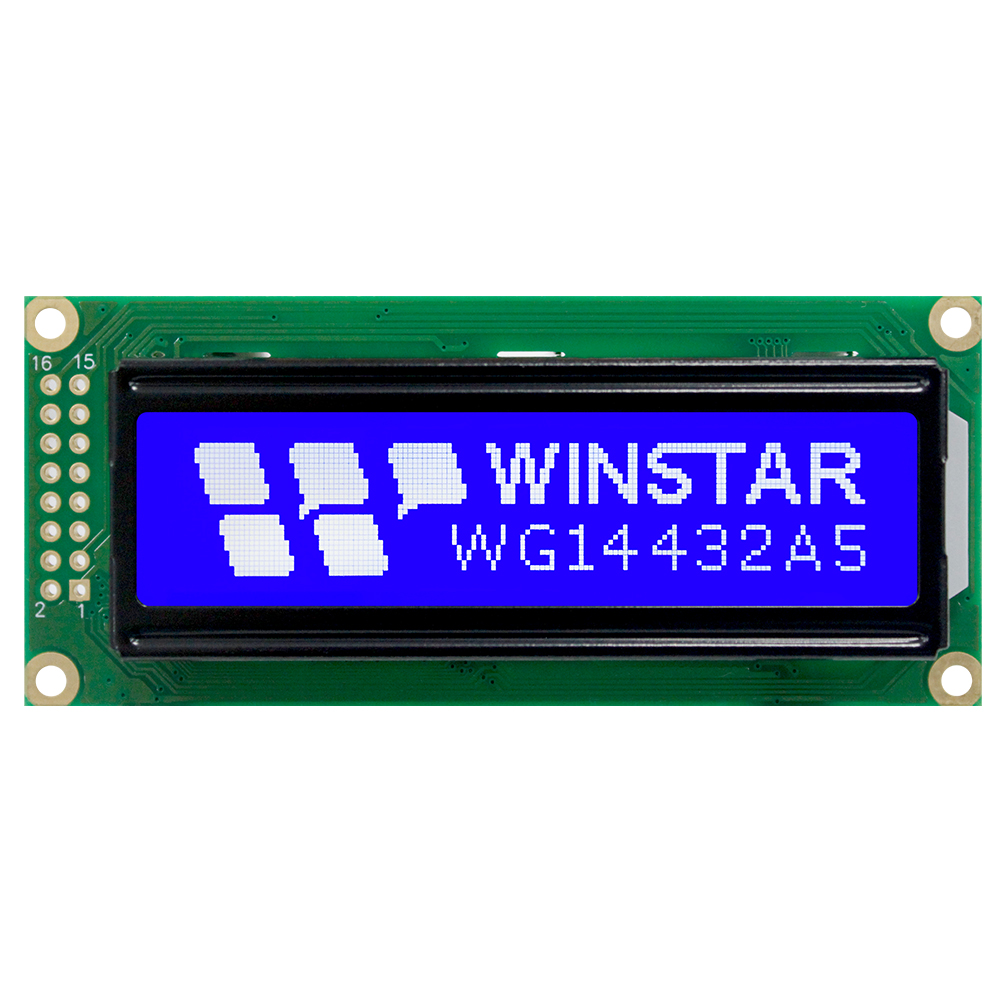

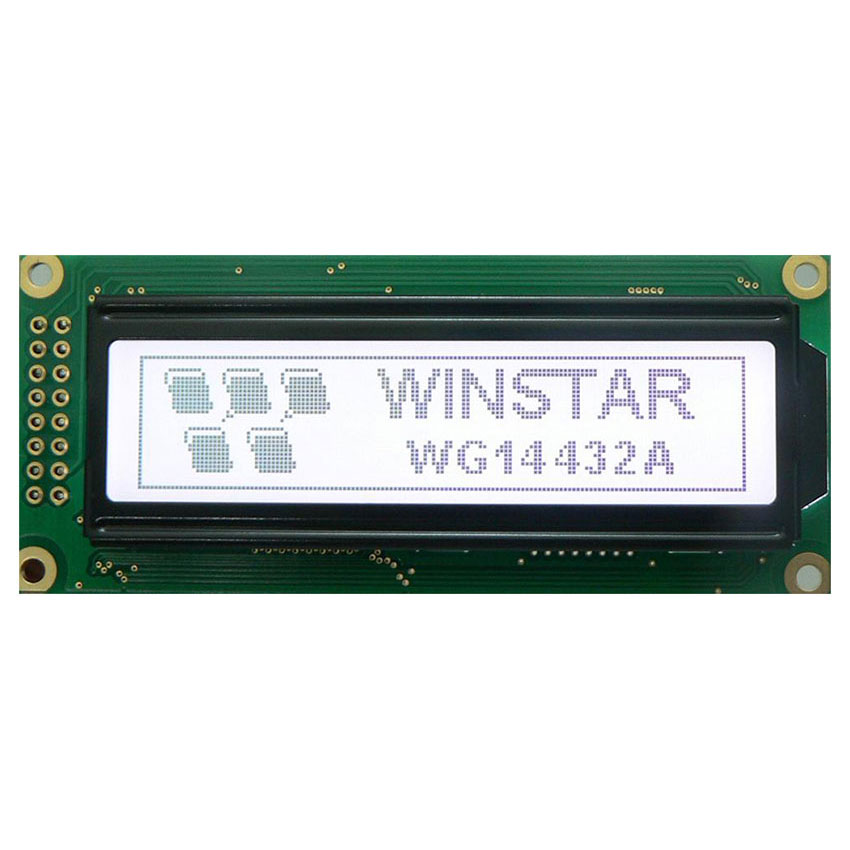

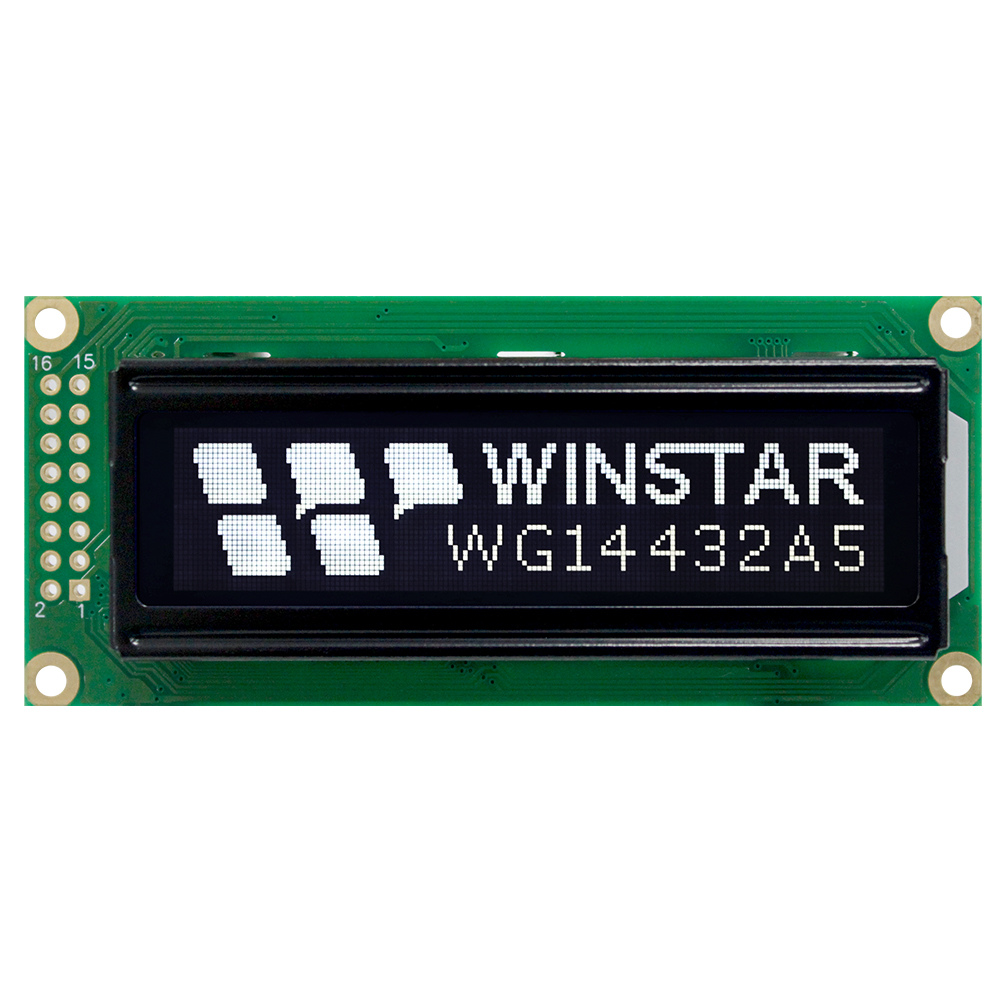

WG14432A3WG14432A5 は、PCB一体型のCOB(Chip on Board)構造を採用したモノクロ144x32ドットのグラフィックLCDモジュールです。どちらもWH1602C文字LCDと同じ外形寸法を持ち、有効表示領域は2.44インチの対角線サイズです。

両モデルともST7920コントローラーICを使用し、標準で6800 8ビットパラレルインターフェースをサポート、オプションで4線SPIインターフェースも利用可能です。

主な違いは電源仕様にあり、WG14432A3は+3.3V動作で、安定した動作のために内部昇圧回路をオプションで搭載可能です。一方、WG14432A5は+5V電源用に設計されており、昇圧は不要です。

WG14432Aシリーズは繁体字および簡体字中国語フォントをサポートし、幅広い用途に適しています。動作温度範囲は-20℃から+70℃、保存温度範囲は-30℃から+80℃です。

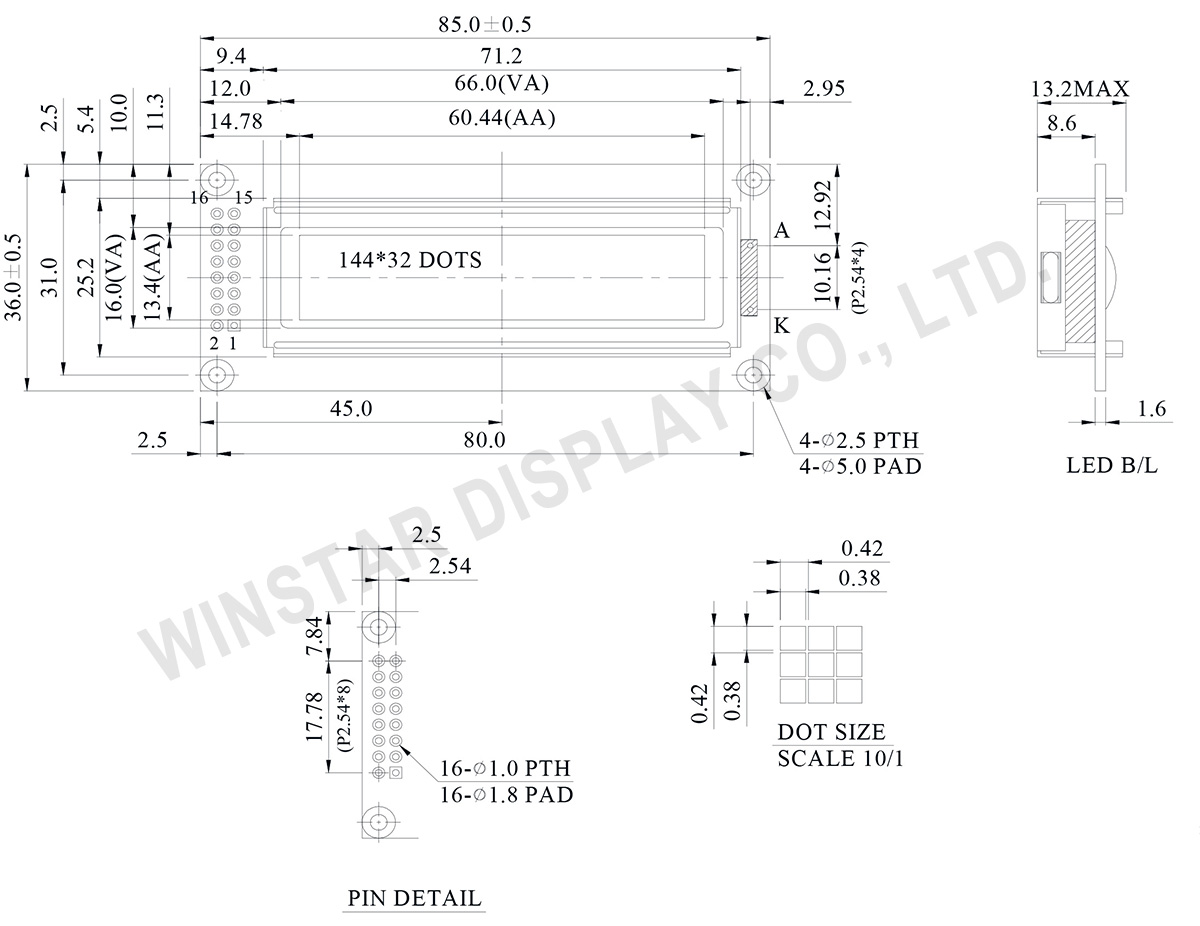

外形図

Monochrome 144x32 LCD Graphic Display (2.44 inch, COB, ST7920) - WG14432A3 / WG14432A5
Data source ref: WG14432A3-YGH-V#T

製品仕様

規格説明

項目 仕様 単位
ドットマトリックス 144 x 32
モジュールサイズ 85.0 x 36.0 x 13.2 (MAX) mm
表示エリア 66.0 x 16.0 mm
有効エリア 60.44 x 13.4 mm
ドットサイズ 0.38 x 0.38 mm
ドットピッチ 0.42 x 0.42 mm
駆動方法 1/32
バックライトタイプ LED
IC ST7920

絶対最大定格

項目 記号 最小値 典型値 最大値 単位
操作温度 TOP -20 +70
保存温度 TST -30 +80
入力電圧 VIN -0.3 VDD+0.3 V
ロジック電源電圧 VDD-VSS -0.3 5.5 V
LCD供給電圧 VO-VSS 0 7.0 V

電気特性

項目 記号 条件 最小値 典型値 最大値 単位
ロジック電源電圧 VDD-VSS 3.0 3.3 3.6 V
LCD供給電圧 V0-VSS Ta=-20℃
Ta=25℃
Ta=+70℃






V
V
V
高レベル入力電圧 VIH 0.7VDD VDD V
低レベル入力電圧 VIL -0.3 0.6 V
高レベル出力電圧 VOH 0.8 VDD VDD V
低レベル出力電圧 VOL 0 0.1 V
供給電流 IDD VDD=3.3V 1.6 2.2 3.5 mA

ピン功能定義

Pin No. 記号 Level 説明
1 VSS 0V GND
2 VDD 3.3V Power Supply
3 NC No connection
4 RS H/L H: Data ,  L : Instruction
5 R/W H/L H: Read (MPU←Module) , L: Write (MPU→Module)
6 E H/L Enable signal
7 DB0 H/L Data bus line
8 DB1 H/L Data bus line
9 DB2 H/L Data bus line
10 DB3 H/L Data bus line
11 DB4 H/L Data bus line
12 DB5 H/L Data bus line
13 DB6 H/L Data bus line
14 DB7 H/L Data bus line
15 A Power supply for B/L +
16 K Power supply for B/L -

Search Keyword: 144x32 lcd, 144 x 32 lcd, lcd 144 x 32
