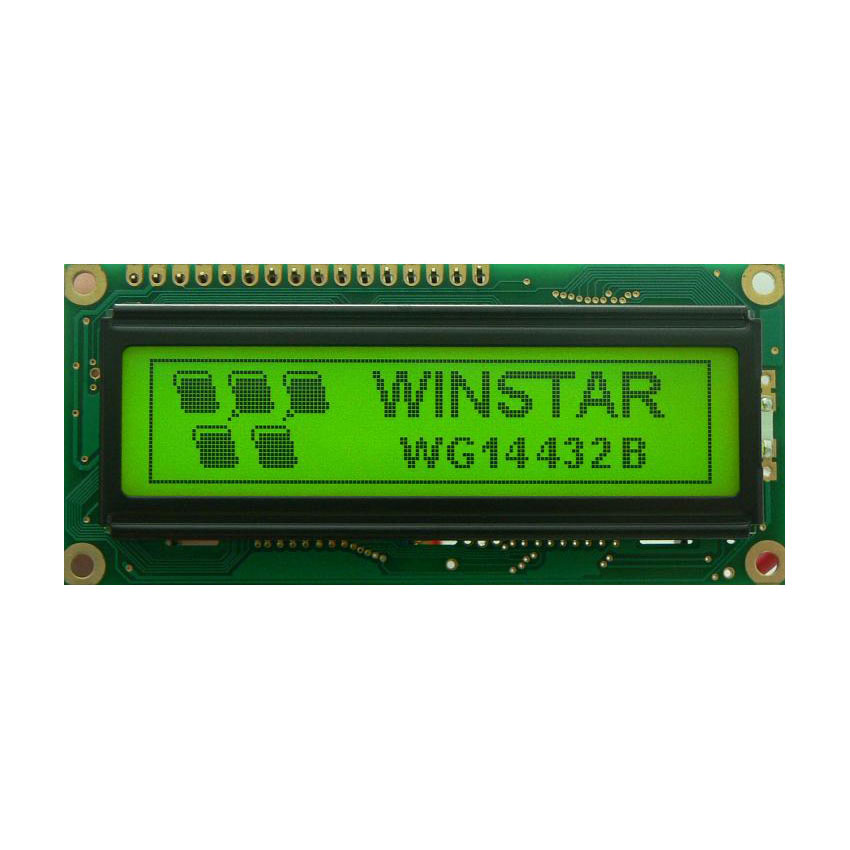

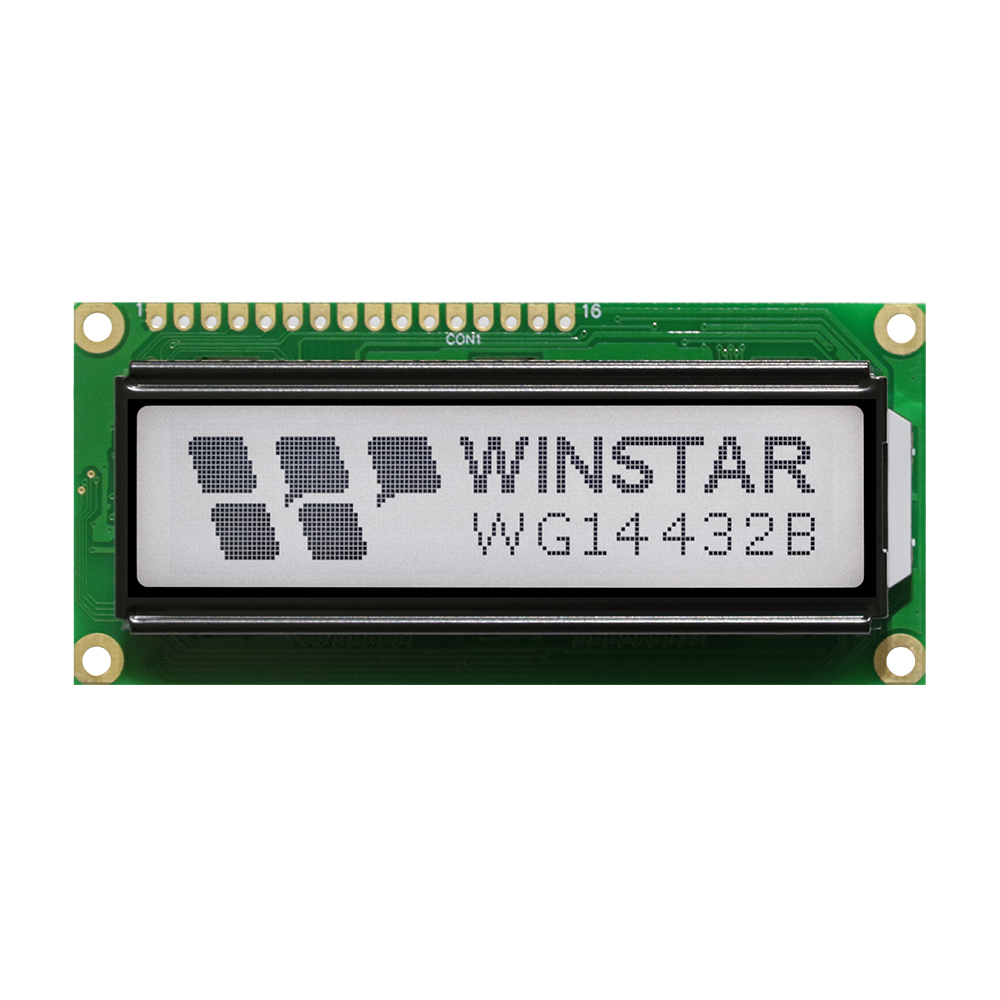

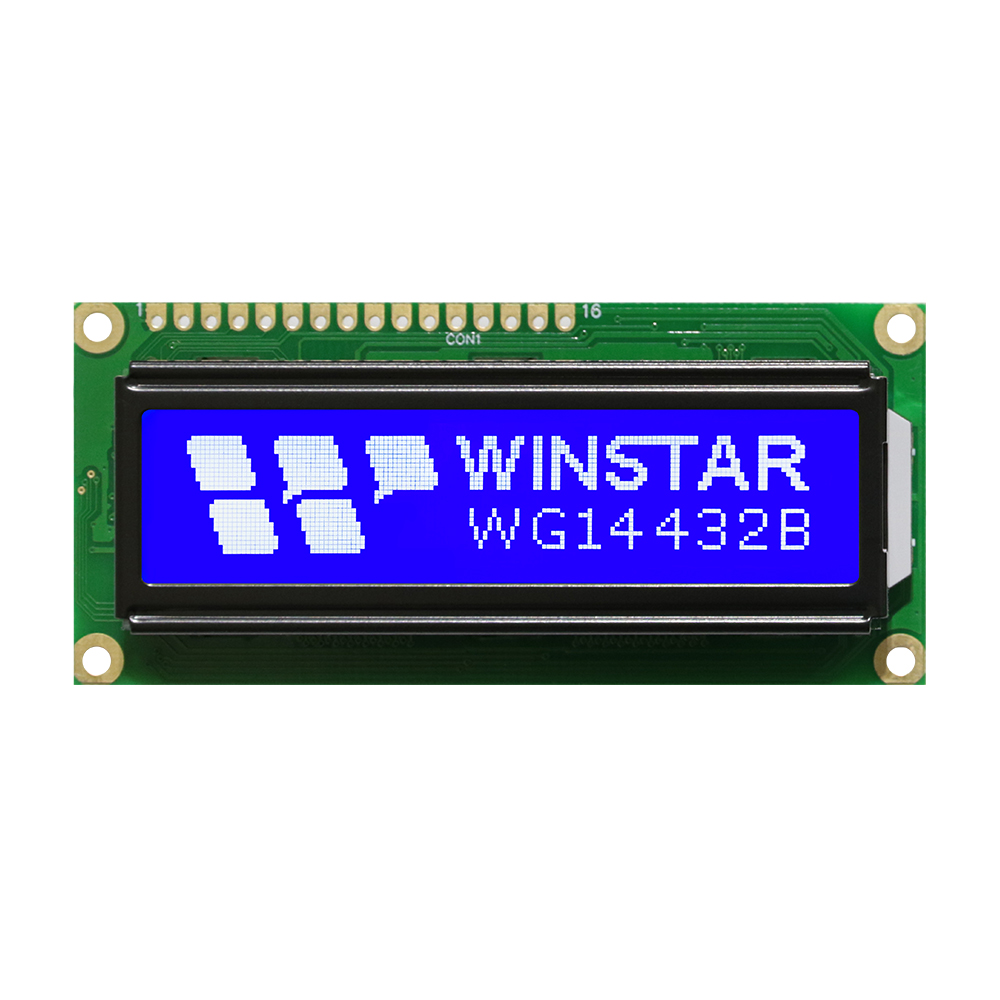

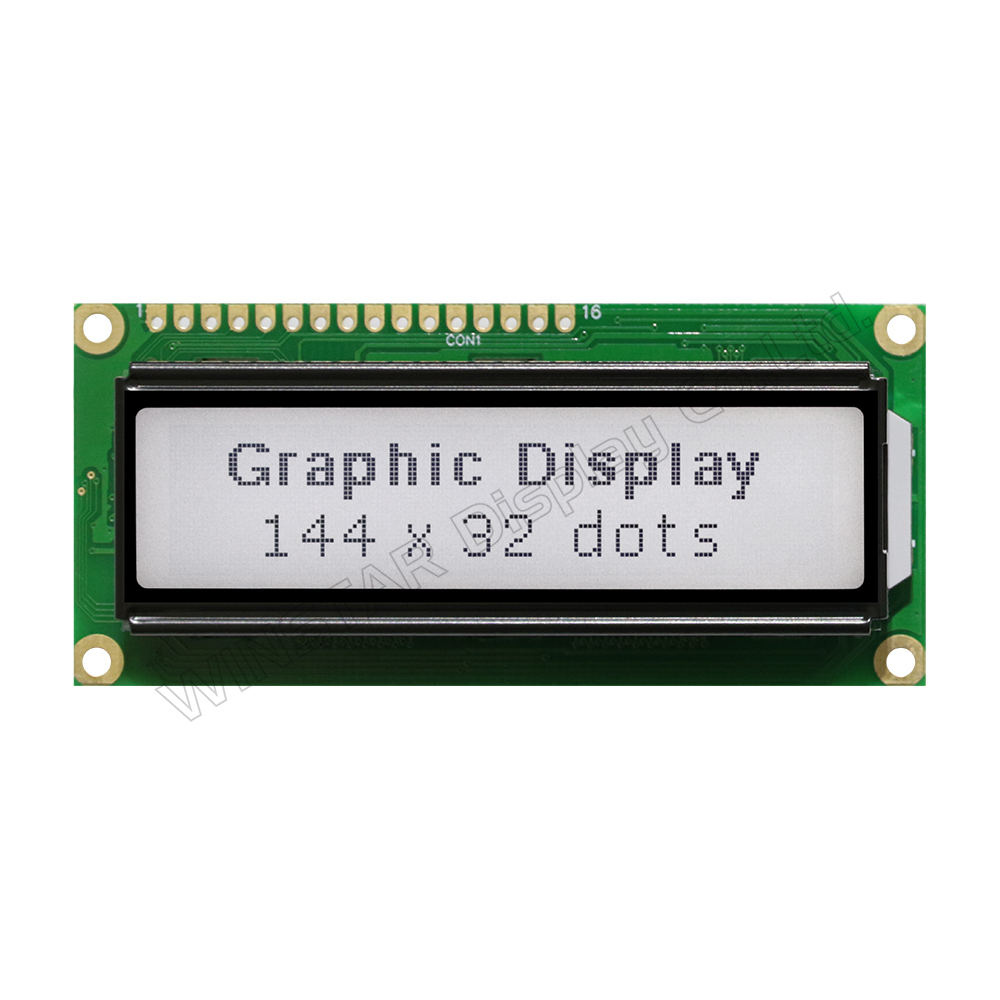

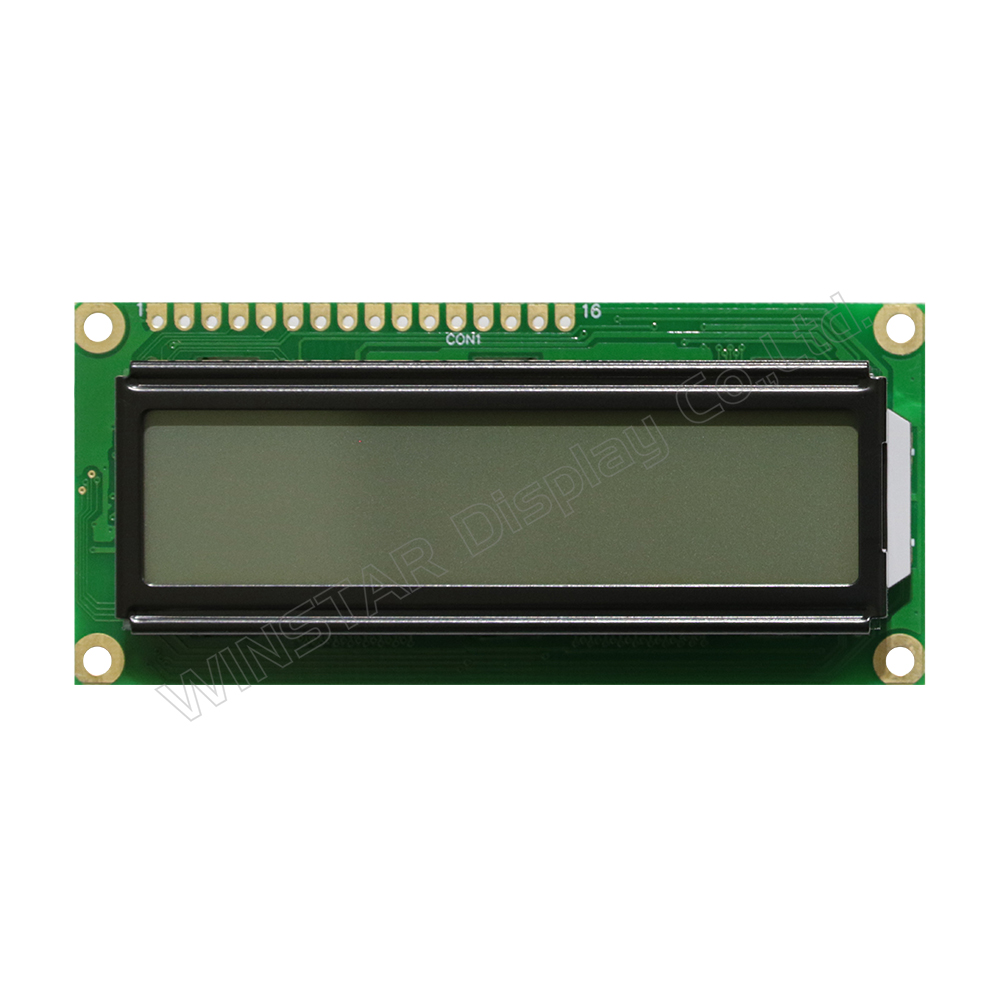

144x32 グラフィック LCD モジュール (2.44インチ, COB, ST7920)

型番 WG14432B

►LCD グラフィックディスプレイモジュール 144x32
►タイプ: グラフィック
►結構: COB
►サイズ: 2.44インチ
►IC: ST7920
►+5V電源電圧
►内部昇圧選択あり
►1/32 duty cycle
►LED can be driven by PIN15, PIN16 or A, K
►中国語フォント内蔵
►サイズ同WH1602B
►インターフェース: 6800/SPI

製品情報

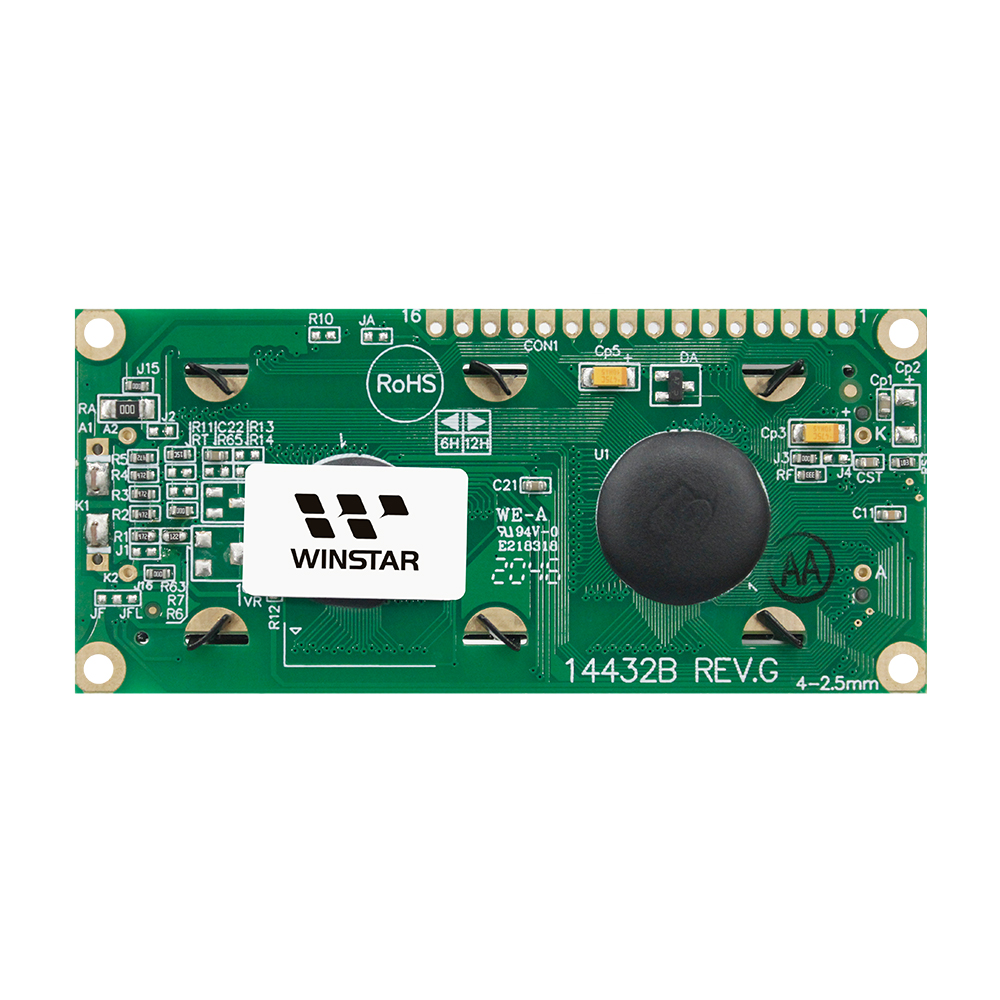

WG14432B は、COB(Chip on Board)構造と統合型 PCB を採用したモノクロ 144x32 グラフィック LCD モジュールです。本製品は WH1602B キャラクタ LCD と同じ外形寸法とピン配置を持ち、置き換えや統合が容易です。表示エリアの対角サイズは 2.44 インチです。

このモジュールは ST7920 コントローラー IC を搭載し、標準で 6800 8ビット パラレルインターフェース、オプションで 4線式 SPI インターフェースをサポートします。電源は +5V で、+3.3V システム向けに内部昇圧機能も選択可能です。

WG14432B は、繁体字中国語、簡体字中国語、日本語のフォントライブラリを内蔵しており、多言語表示アプリケーションに適しています。動作温度範囲は -20℃~+70℃、保存温度範囲は -30℃~+80℃ です。

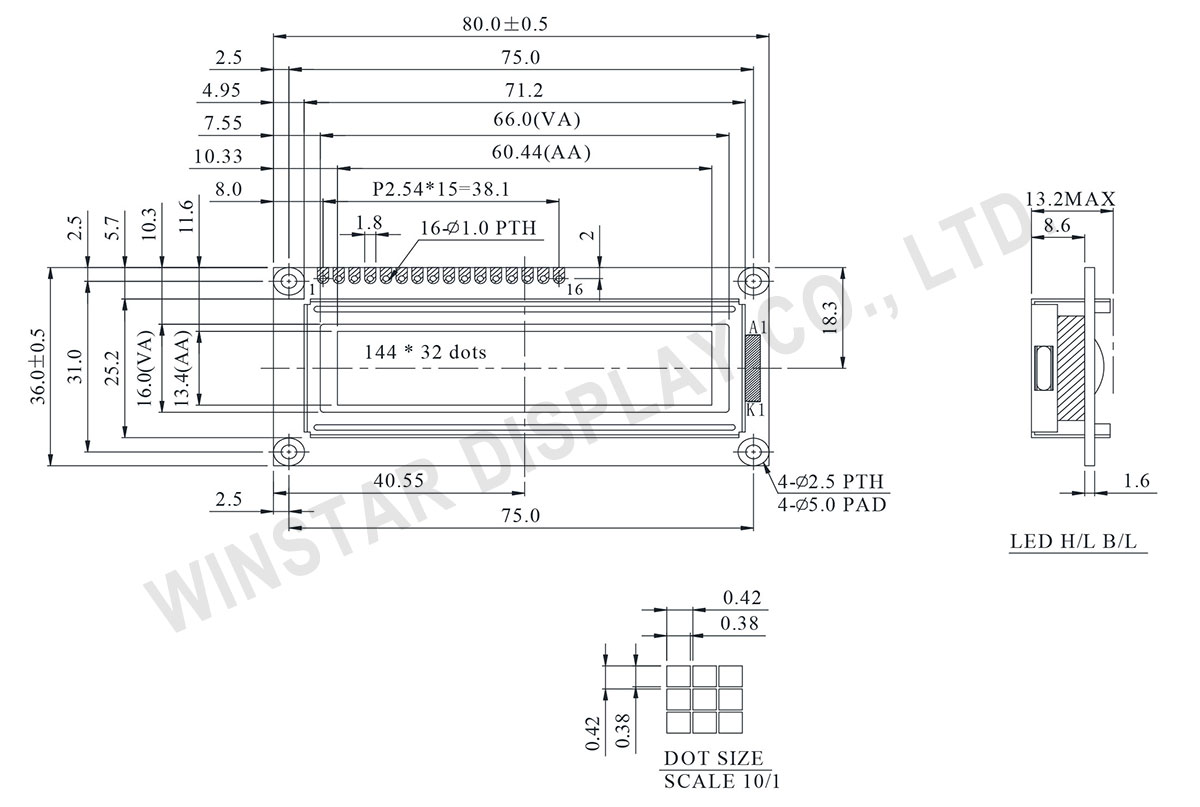

外形図

144x32 Graphic LCD Display (2.44 inch, COB, ST7920) - WG14432B

Data source ref:WG14432B-TMI-VGB#

製品仕様

規格説明

項目 標準値 単位
ドットマトリックス(解像度) 144 x 32
モジュールサイズ 80.0 x 36.0 x 13.2 (MAX) mm
表示エリア 66.0 x 16.0 mm
有効エリア 60.44 x 13.4 mm
ドットサイズ 0.38 x 0.38 mm
ドットピッチ 0.42 x 0.42 mm
駆動方法 1/32
バックライトタイプ LED
IC ST7920
インターフェース 6800

絶対最大定格

項目 記号 最小値 典型値 最大値 単位
操作温度 TOP -20 +70
保存温度 TST -30 +80
入力電圧 VIN -0.3 VDD+0.3 V
ロジック電源電圧 VDD-VSS -0.3 5.5 V
LCD供給電圧 VO-VSS 0 7.0 V

電気特性

項目 記号 条件 最小値 典型値 最大値 単位
ロジック電源電圧 VDD-VSS 4.5 5.0 5.5 V
LCD供給電圧 V0-VSS Ta=-20℃
Ta=25℃
Ta=70℃







V
V
V
高レベル入力電圧 VIH 0.7VDD VDD V
低レベル入力電圧 VIL -0.3 0.6 V
高レベル出力電圧 VOH 0.8VDD VDD V
低レベル出力電圧 VOL 0.4 V
供給電流 IDD VDD=5.0V 2.0 2.5 3.5 mA

ピン功能定義

Pin No. 記号 Level 説明
1 VSS 0V GND
2 VDD 5.0V Power Supply (+5V)
3 VO   No connection
4 RS H/L H/L register select signal
5 R/W H/L H/L Read/Write signal
6 E H/L Enable signal
7 DB0 H/L Data bus line
8 DB1 H/L Data bus line
9 DB2 H/L Data bus line
10 DB3 H/L Data bus line
11 DB4 H/L Data bus line
12 DB5 H/L Data bus line
13 DB6 H/L Data bus line
14 DB7 H/L Data bus line
15 A LED+
16 K LED-
