2.4インチ100x16 グラフィック有機ELディスプレイ

型番 WEG010016A

►タイプ: グラフィック有機ELディスプレイ
►結構: COB
►サイズ: 2.4インチ
►100 x 16 ドットマトリックス
►WS0010-TXコントローラー内蔵
►5V電源電圧
►1/16 duty cycle
►インターフェース: プリセット6800・オプション8080或いはSPI

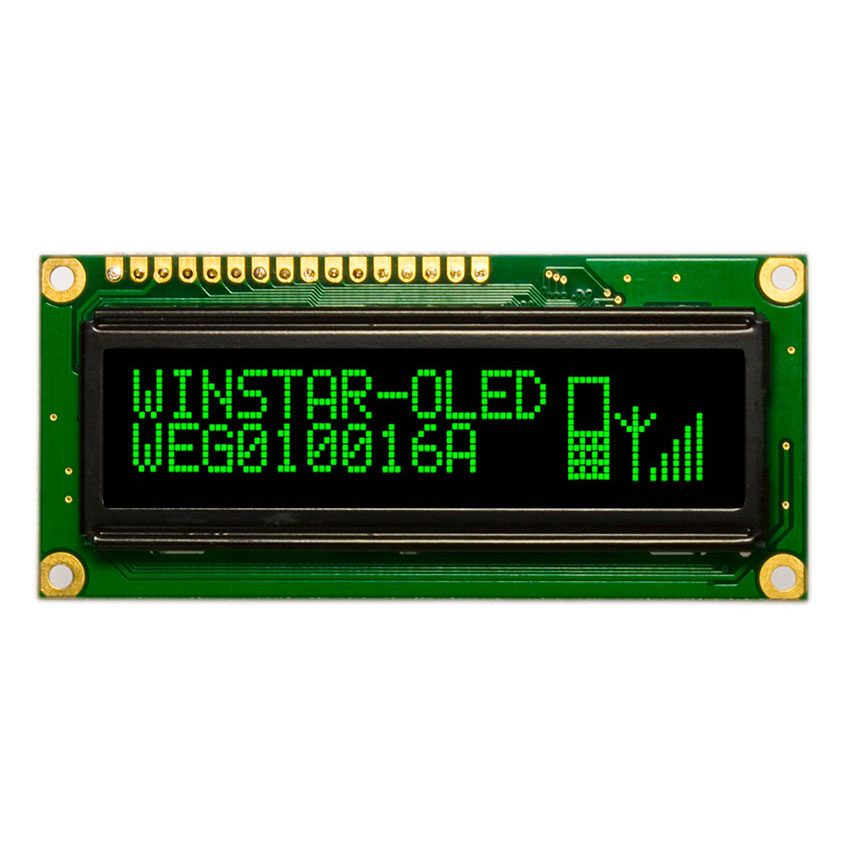

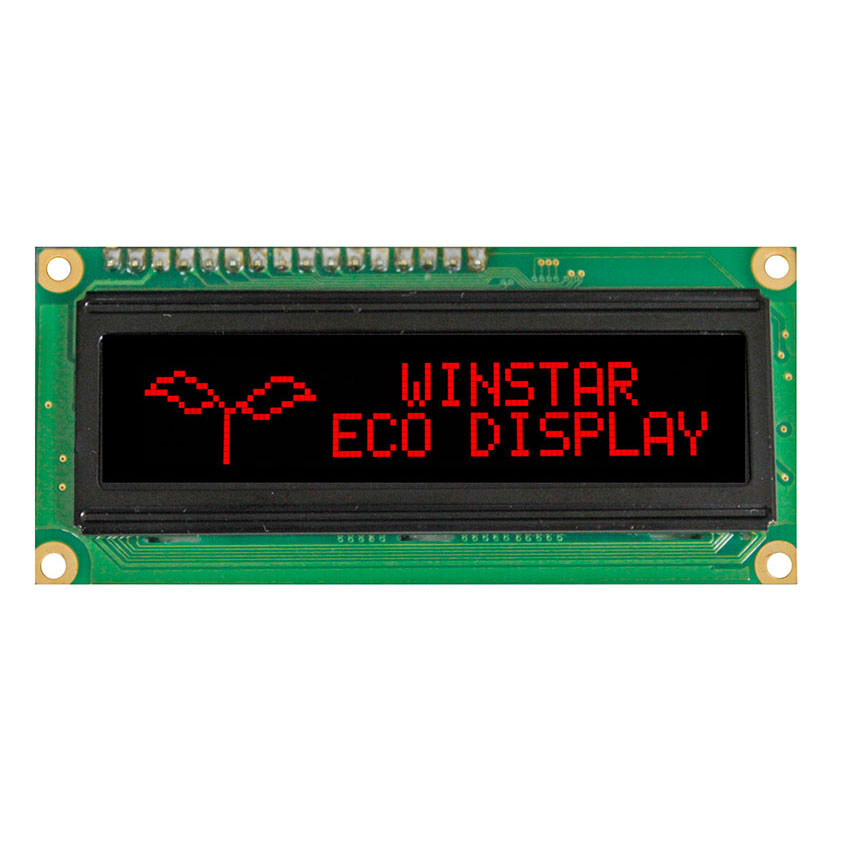

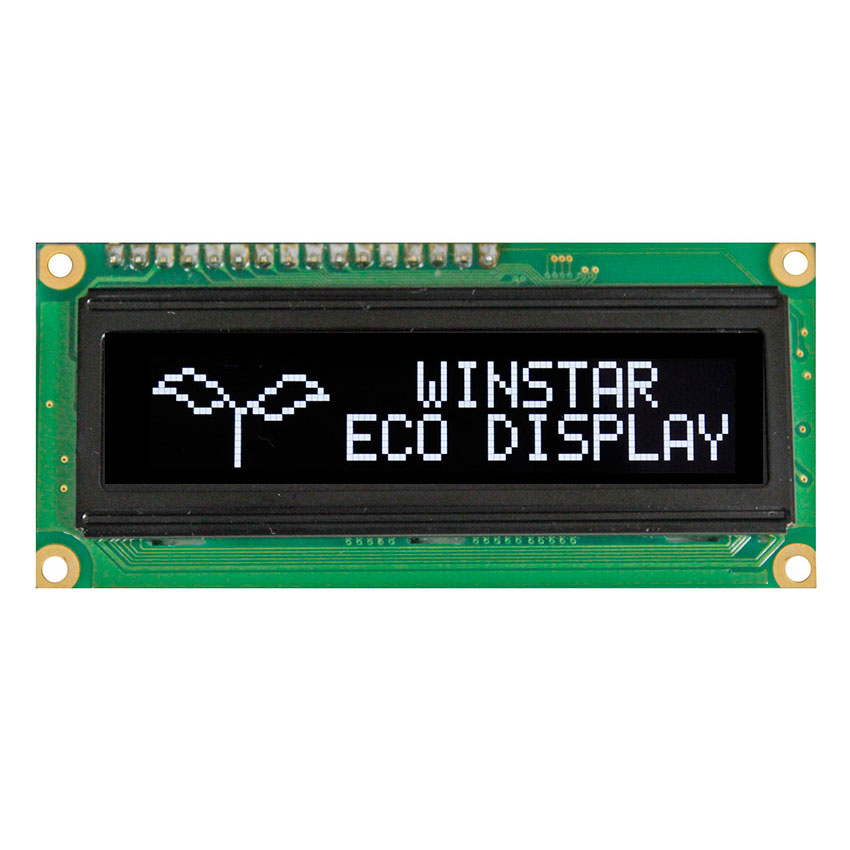

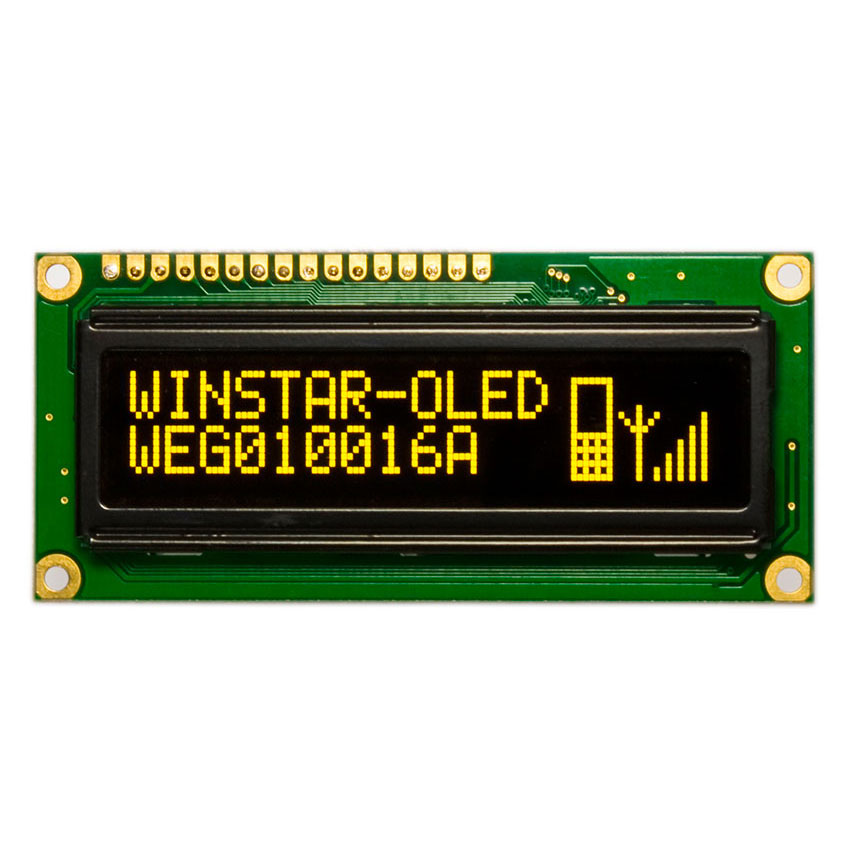

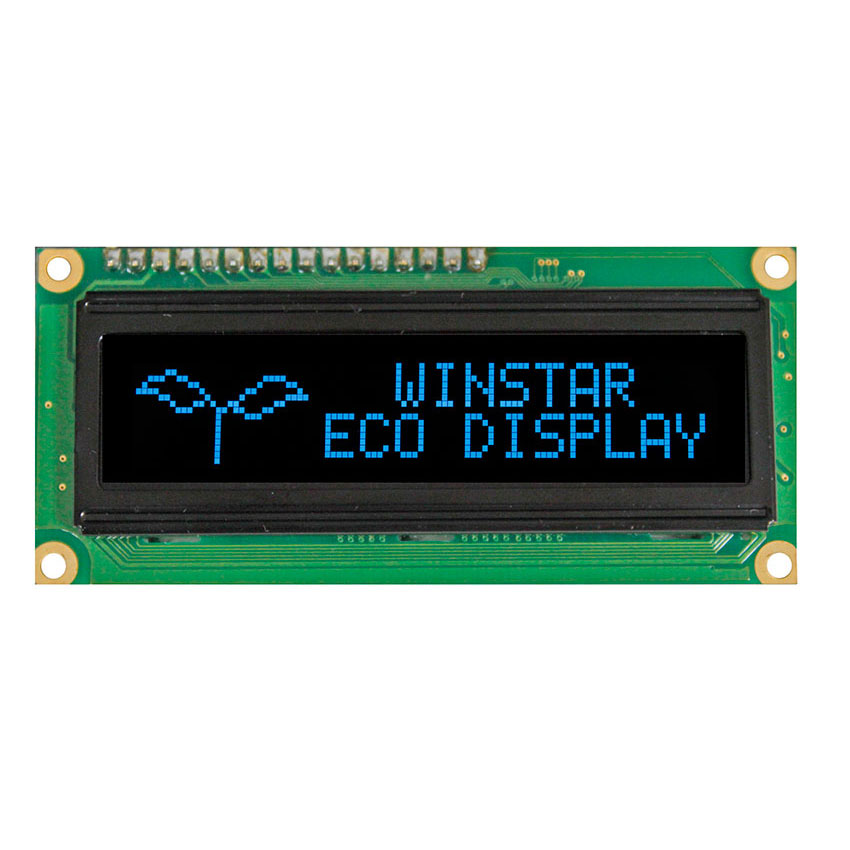

►発光色: 白色 / 黄色 / 青色 / 緑色 / 赤色

製品情報

有機ELディスプレイは、最先端な次世代ディスプレイ技術です。一般なSTN LCDディスプレイより高輝度、より鮮明な画像、最も速い応答速度、広い視野角とコントラストです。WEG010016A サイズは2.4インチOLEDディスプレイ、解像度は100x16ピクセル、表示の色:黄光/緑光/青光/赤光/白光が有ります。OLEDモジュールは体積が小さく、軽量超薄、低消費電流、多種なインタフェースが選択でき、リセットインタフェースは6800にしますが、8080またはSPIのインタフェースを選択できます。COBの有機ELはPCBボード付であるため、客先の設備に簡単に実装される利点があります。

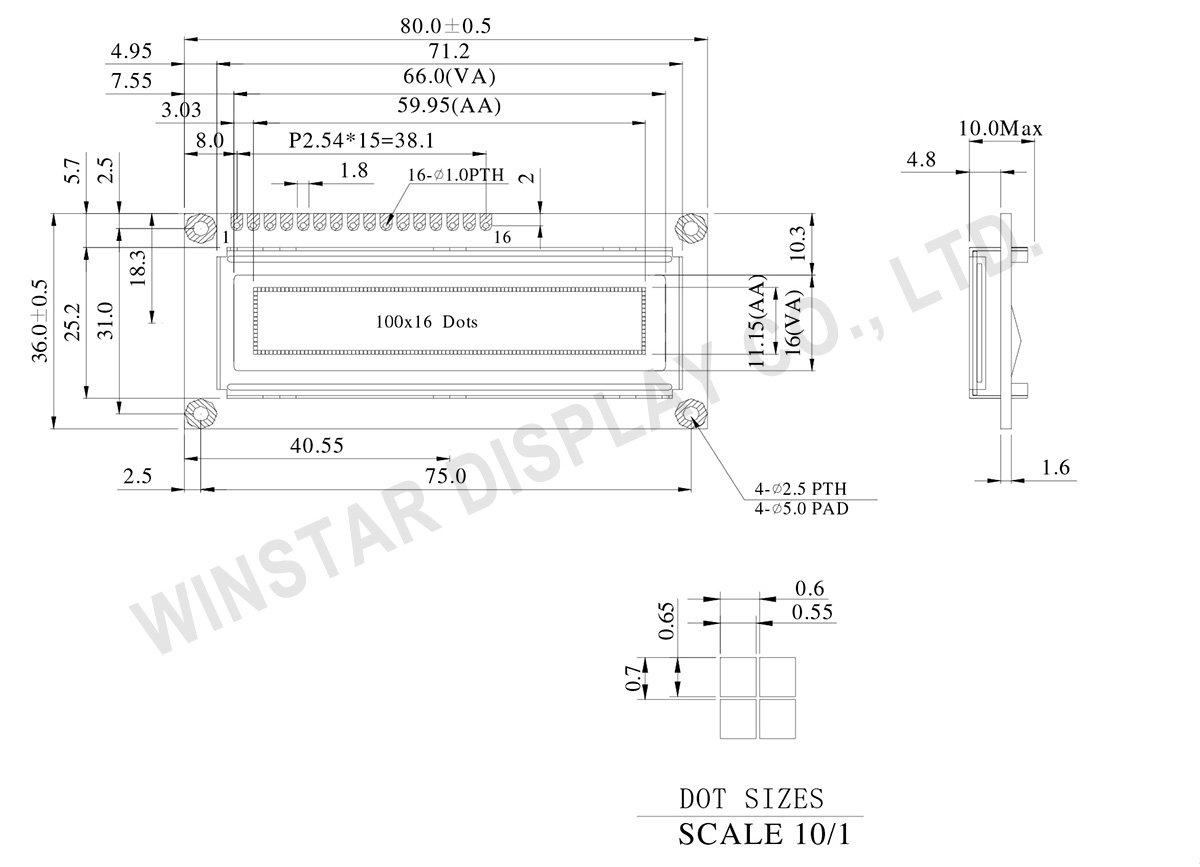

外形図

2.4 inch Organic Light Emitting Diode Display - WEG010016A

Data source ref: WEG010016AWPP5N00100

製品仕様

ピン功能定義

Pin No. 記号 Level 説明
1 VSS 0V Ground
2 VDD 5.0V Supply Voltage for logic
3 NC
4 RS H/L H: DATA, L: Instruction code
5 R/W H/L H: Read(Module→MPU) L: Write(MPU→Module)
6 E H,H→L Chip enable signal
7 DB0 H/L Data bit 0
8 DB1 H/L Data bit 1
9 DB2 H/L Data bit 2
10 DB3 H/L Data bit 3
11 DB4 H/L Data bit 4
12 DB5 H/L Data bit 5
13 DB6 H/L Data bit 6
14 DB7 H/L Data bit 7
15 NC
16 NC

規格説明

項目 仕様 単位
ドットマトリックス(解像度) 100×16 Dots
モジュールサイズ 85.0 × 36.0 × 10.0(MAX) mm
表示エリア 66.0 × 16.0 mm
有効エリア 59.95 × 11.15 mm
ドットサイズ 0.55 ×0.65 mm
ドットピッチ 0.60 × 0.70 mm
Panel Type OLED, モノクロ
駆動方法 1/16
IC WS0010-TX
インターフェイス プリセット6800・オプション8080或いはSPI
対角線 2.4 インチ

絶対最大定格

項目 記号 最小値 最大値 単位
操作温度 TOP -40 +80 °C
保存温度 TST -40 +85 °C
ロジック電源電圧 VDD-VSS -0.3 5.3 V

電気特性

DC 電気特性


項目 記号 条件 最小値 典型値 最大値 単位
ロジック電源電圧 VDD-VSS 4.8 5.0 5.3 V
入力電圧(High) VIH 0.8xVDD VDD V
入力電圧(Low) VIL GND 0.2xVDD V
出力電圧(High) VOH IOH=-0.5mA 0.8xVDD VDD V
出力電圧(Low) VOL IOL=0.5mA GND 0.2xVDD V
50% Check Board Operating Current IDD VDD=5V 45 67.5 mA
