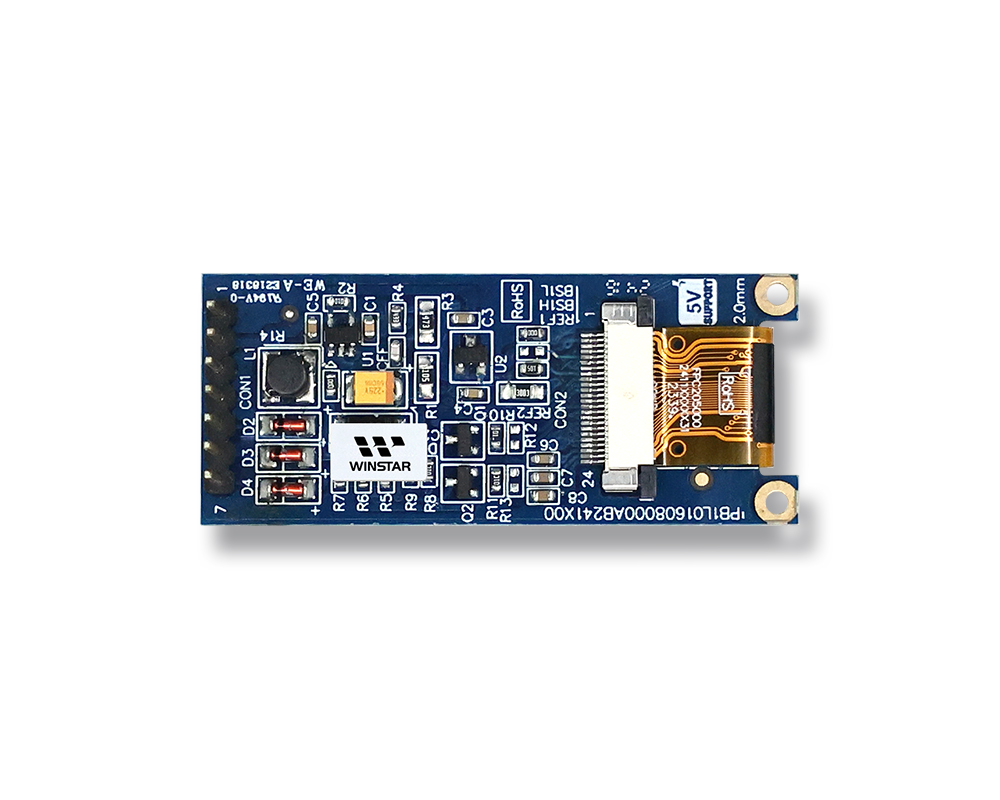

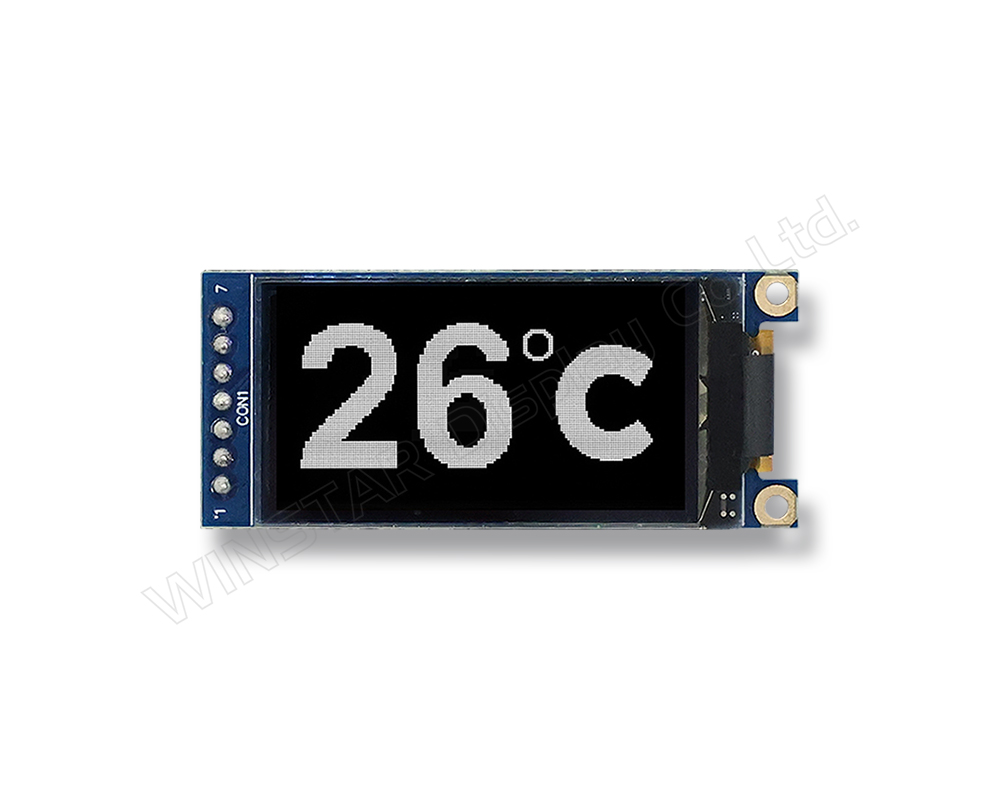

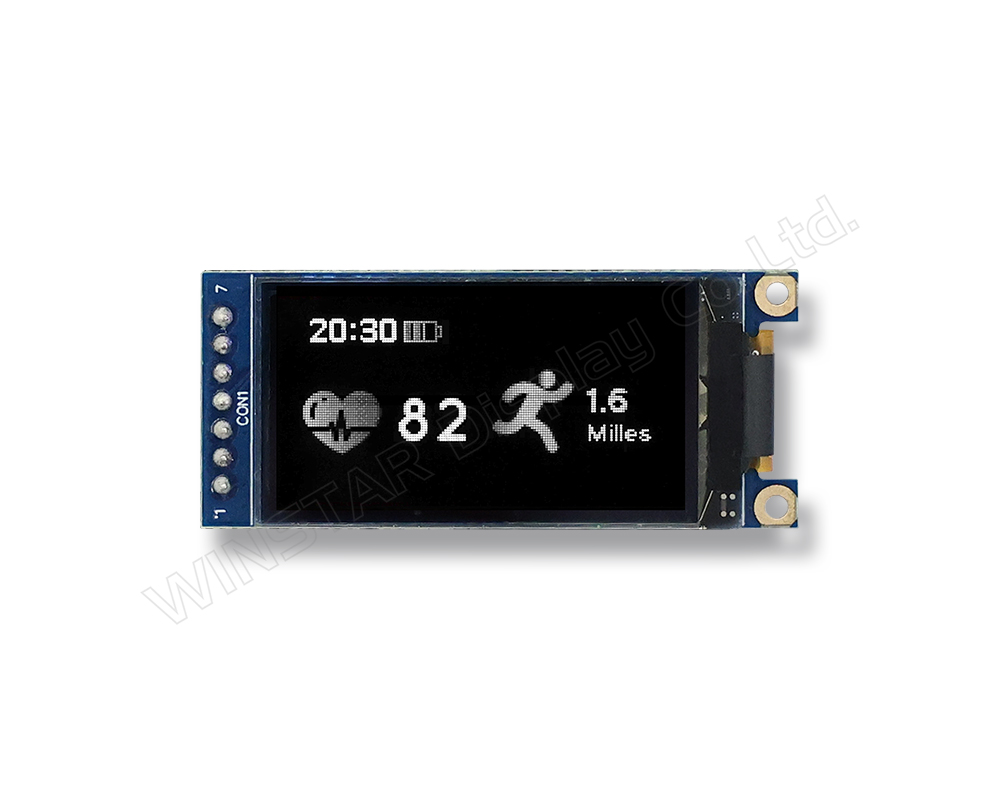

1.54インチ OLED グラフィック COG ディスプレイ、PCB付き

型番 WEA016080A

►グラフィック有機ELモジュール
►結構: COG+PCB
►サイズ: 1.54インチ
►160x80 ドットマトリックス
►IC:SSD1320
►3V電源電圧
►1/80 duty
►インターフェース:SPI
►発光色: 白色
►グレースケール機能をサポートする

製品情報

WEA016080Aシリーズ 1.54インチOLEDディスプレイは、160x80の解像度と、顧客のPCB設計プロセスを簡素化するを特徴としており、取り付け穴も含まれているため、インストールが容易で、さまざまな用途に信頼性のあるソリューションを提供します。

主な特長:

  • 高解像度:160x80ピクセルマトリックスで、さまざまな用途においてクリアな視覚効果を提供します。
  • 優れたコントラスト:10,000:1のコントラスト比で、厳しい照明条件下でも鮮明で読みやすい画像を実現します。
  • 低消費電力:3V電源で動作し、低消費電力のアプリケーションに最適です。
  • グレースケールサポート:4-bit(16 levels)のグレースケールで、画像品質を向上します。
  • 簡単な統合:COG構造とPCB設計で、SSD1320ドライバーICおよび4線SPIサポートとのシステム統合が簡単。
  • 広い温度範囲:-40℃から+80℃の動作温度、厳しい環境にしでも安定した性能を提供します。


多用途のアプリケーション:

  • ウェアラブルデバイス:スマートウォッチ、フィットネストラッカーなど。
  • 産業用制御システム:産業機器や制御パネル。
  • ポータブルデバイス:ハンドヘルドまたはバッテリー駆動のデバイス。
  • 消費者向け電子機器:健康トラッカー、ポータブルメディアプレーヤーなど。


WEA016080AシリーズOLEDディスプレイは、ポータブル、ウェアラブル、産業用製品に効率的で信頼性の高いディスプレイソリューションを提供します。

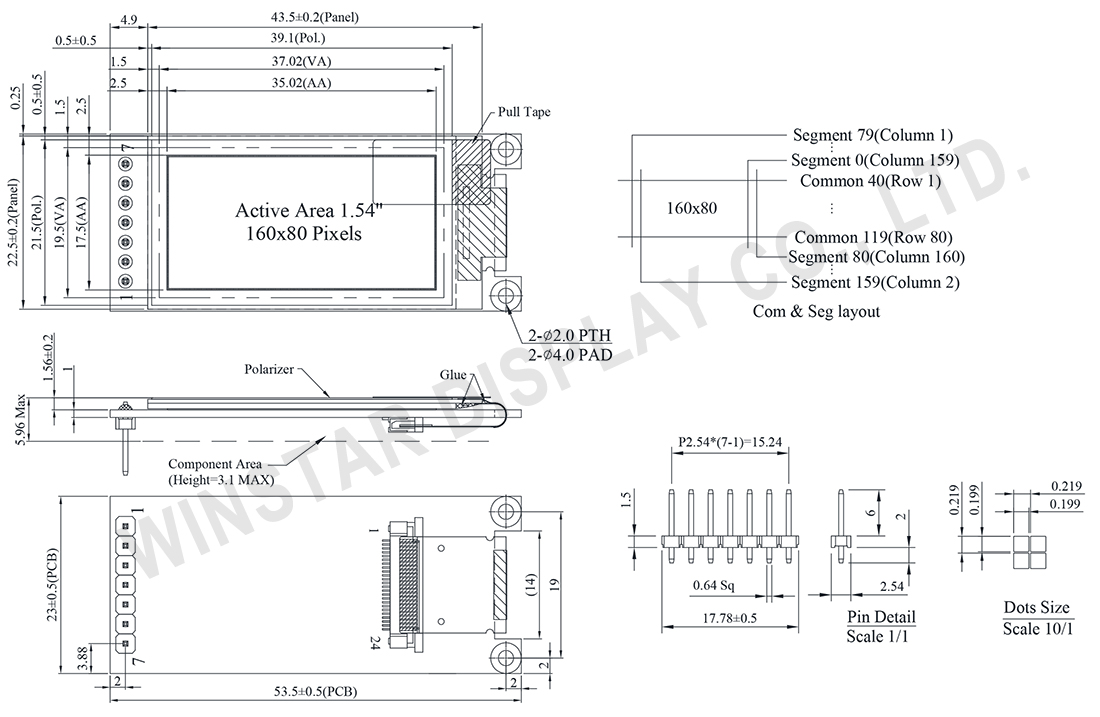

外形図

WEA016080A

Data Source ref:WEA016080AWPP3N00000

製品仕様

規格説明

項目 仕様 単位
ドットマトリックス(解像度) 160 x 80 Dots
外形寸法 43.5 x 22.5 x 5.96 mm
有効表示エリア 35.02 x 17.50 mm
ドットサイズ 0.199 x 0.199 mm
ドットピッチ 0.219 x 0.219 mm
表示モード パッシブマトリクス
発光色 モノクロ
駆動方法 1/80 Duty
グレースケール 4 bits
IC 4-Wire SPI
インターフェイス SSD1320
サイズ 1.54インチ

絶対最大定格

パラメーター 記号 最小値 Typ. 最大値 単位
Display電源電圧 VCC -0.3 5.5 V
操作温度 TOP -40 +80 °C
保存温度 TSTG -40 +85 °C

電気特性

DC 電気特性

項目 記号 条件 最小値 典型値 最大値 単位
ロジック電源電圧 VCC 2.8 3.0 5.2 V
高レベル入力 VIH 0.8×VCC VCC V
低レベル入力 VIL 0 0.2×VCC V
高レベル出力 VOH 0.9×VCC VCC V
低レベル出力 VOL 0 0.1×VCC V
Display 50% Pixel on ICC VCC=3V 110 220 mA

ピン功能定義

No. 記号 説明
1 GND Ground
2 VCC

Power Supply for OEL Panel
This is the most positive voltage supply pin of the chip. It must be connected to external source.

3 D0 The serial clock input
4 D1 The serial data input
5 RES# Power Reset for Controller and Driver
This pin is reset signal input. When the pin is low, initialization of the chip is executed. Keep this pin pull high during normal operation.
6 D/C# Data/Command Control
This pin is Data/Command control pin.
7 CS# Chip Select
This pin is the chip select input. The chip is enabled for MCU communication only when CS# is pulled low.
