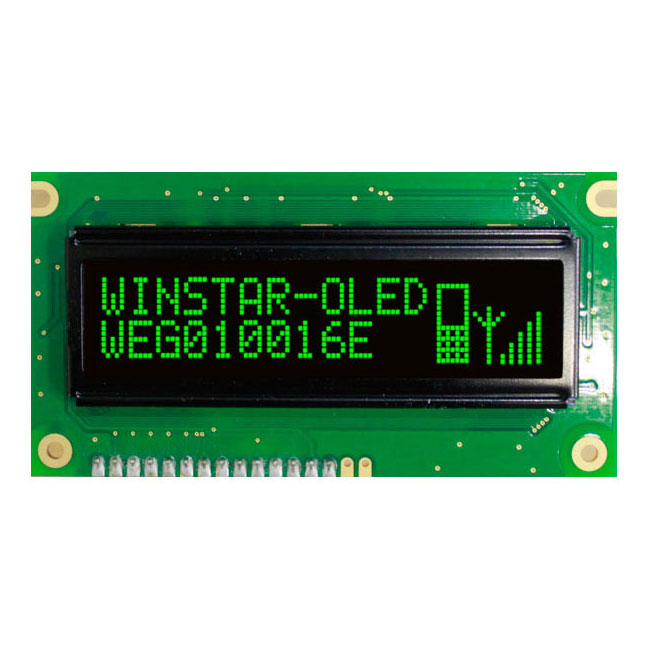

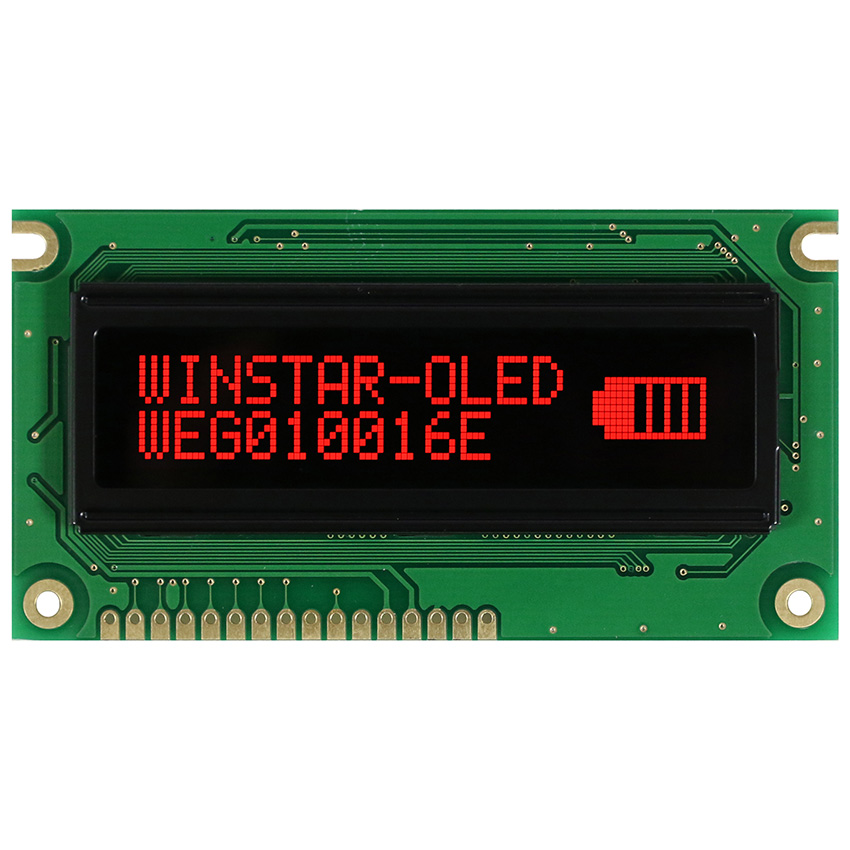

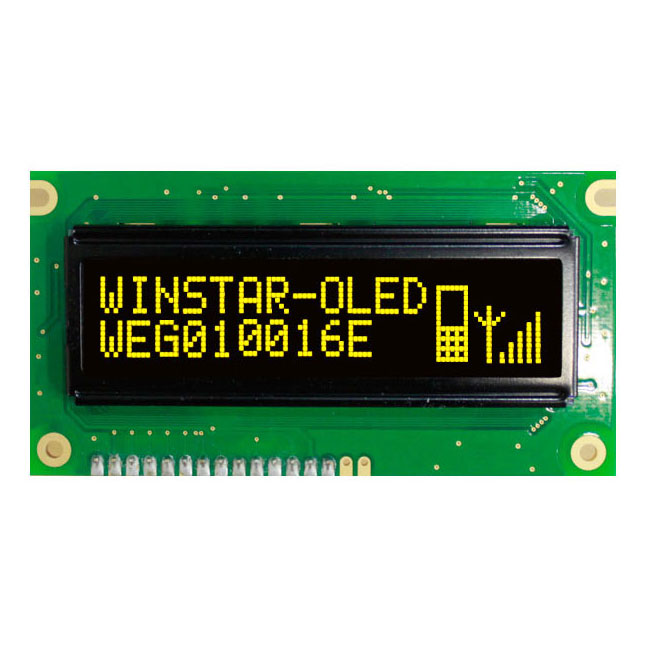

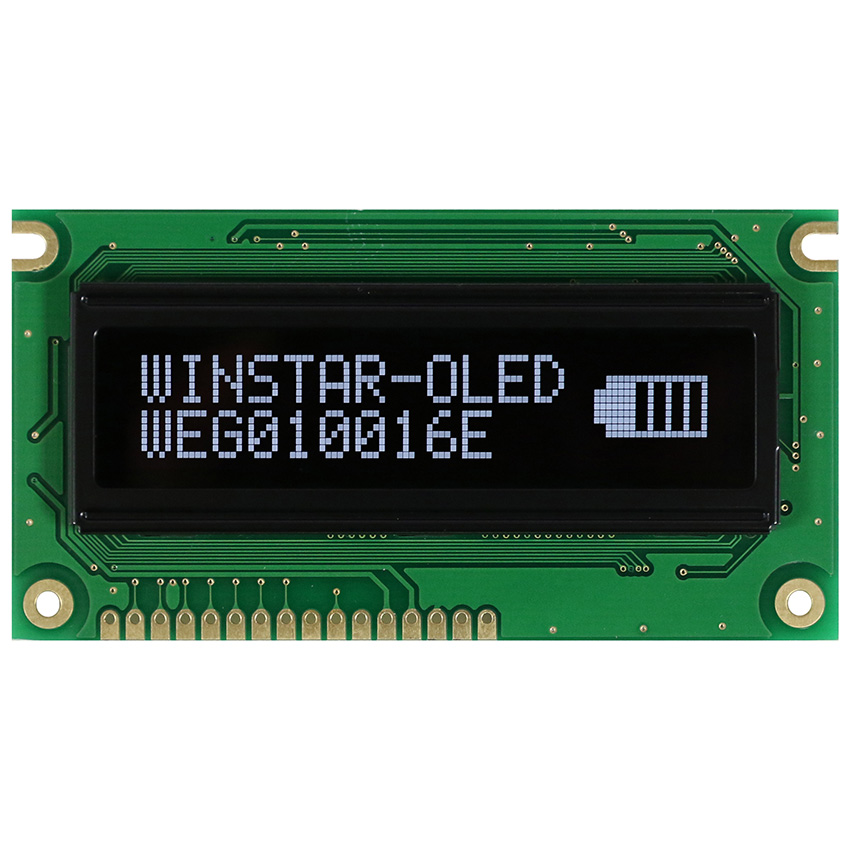

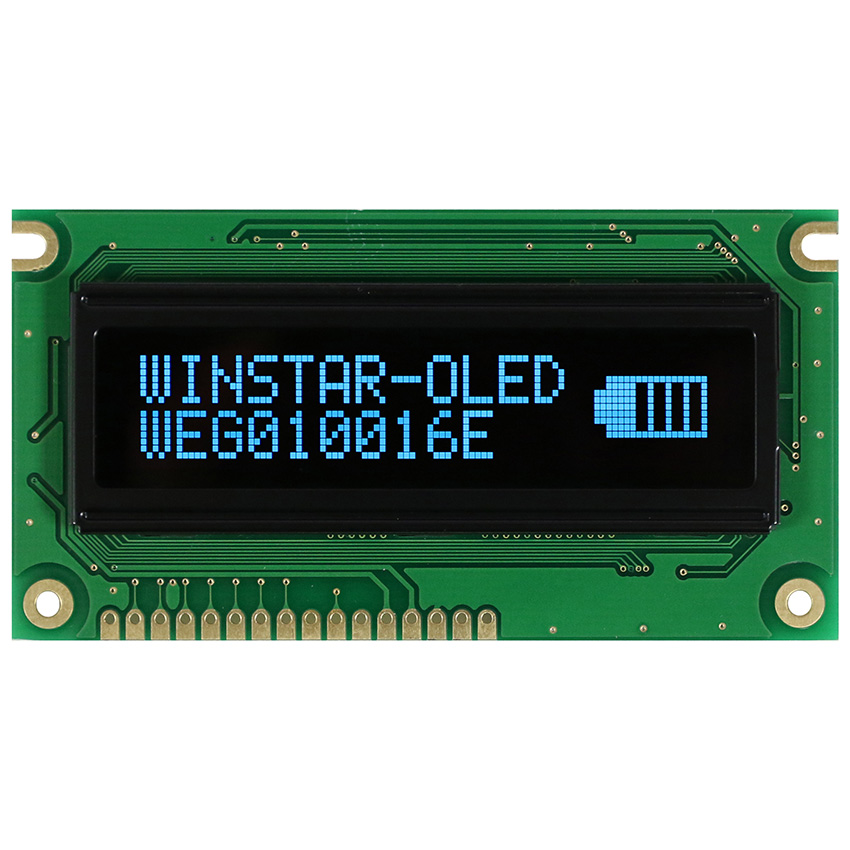

WinstarはWEG010016E 2.4インチOLEDグラフィックタイプモジュールが発表されました。このモジュールにWS0010-TX ICを内蔵します。このICはWinstarが自社開発したICです。モジュールは4ビットまたは8ビット電源を介して通信され、リセットインタフェースは6800にしますが、8080またはSPIのインタフェースを選択できます。OLEDディスプレイは伝統的なディスプレイより高輝度、高コントラスト、広い視野角、早い応答時間です。自発光でバックライト不要な構造で、節電できます。WEG010016EはWEG010016A・WEG10016C・WEG10016Dのパネル仕様と同様ですが、PCB基板とピン配置の設計がそれぞれ違いますので、客様が設計により、最適な製品を選択できます。
項目 | 仕様 | 単位 |
---|---|---|
ドットマトリックス(解像度) | 100×16 Dots | - |

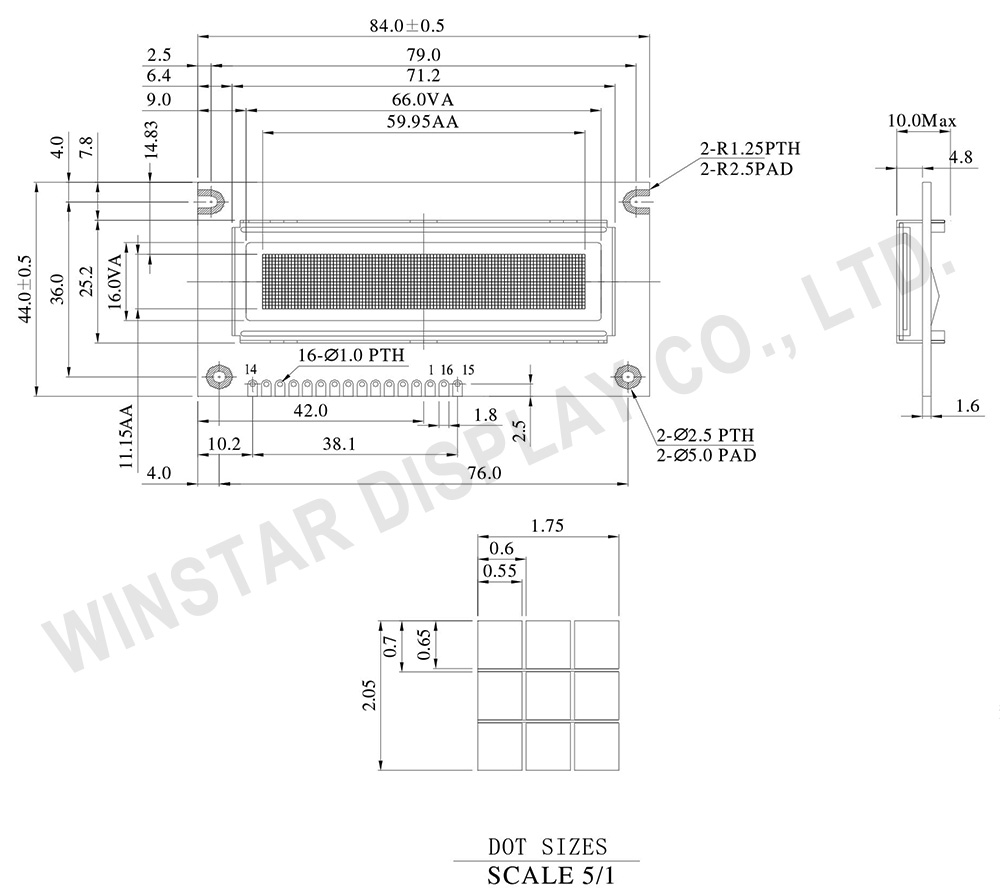

モジュールサイズ | 84.0 × 44.0 × 10.0(MAX) | mm |
表示エリア | 66.0 × 16.0 | mm |
有効エリア | 59.95 × 11.15 | mm |
ドットサイズ | 0.55 × 0.65 | mm |
ドットピッチ | 0.60 × 0.70 | mm |
Panel Type | OLED, モノクロ | |
駆動方法 | 1/16 | |
IC | WS0010-TX | |
インターフェイス | プリセット6800・オプション8080, SPI | |
対角線 | 2.4 インチ |
項目 | 記号 | 最小値 | 最大値 | 単位 |
---|---|---|---|---|
操作温度 | TOP | -40 | +80 | °C |
保存温度 | TST | -40 | +85 | °C |
ロジック電源電圧 | VDD-VSS | -0.3 | 5.3 | V |
項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
---|---|---|---|---|---|---|
ロジック電源電圧 | VDD-VSS | - | 4.8 | 5.0 | 5.3 | V |
入力電圧(High) | VIH | - | 0.8xVDD | - | VDD | V |
入力電圧(Low) | VIL | - | GND | - | 0.2xVDD | V |
出力電圧(High) | VOH | IOH=-0.5mA | 0.8xVDD | - | VDD | V |
出力電圧(Low) | VOL | IOL=0.5mA | GND | - | 0.2xVDD | V |
50% Check Board Operating Current | IDD | VDD=5V | - | 45 | 67.5 | mA |
Pin No. | 記号 | Level | 説明 |
---|---|---|---|
1 | VSS | 0V | Ground |
2 | VDD | 5.0V | Supply Voltage for logic |
3 | NC | - | |
4 | RS | H/L | H: DATA, L: Instruction code |
5 | R/W | H/L | H: Read(Module→MPU) L: Write(MPU→Module) |
6 | E | H,H→L | Chip enable signal |
7 | DB0 | H/L | Data bit 0 |
8 | DB1 | H/L | Data bit 1 |
9 | DB2 | H/L | Data bit 2 |
10 | DB3 | H/L | Data bit 3 |
11 | DB4 | H/L | Data bit 4 |
12 | DB5 | H/L | Data bit 5 |
13 | DB6 | H/L | Data bit 6 |
14 | DB7 | H/L | Data bit 7 |
15 | NC | - | |
16 | NC | - |
