製品情報

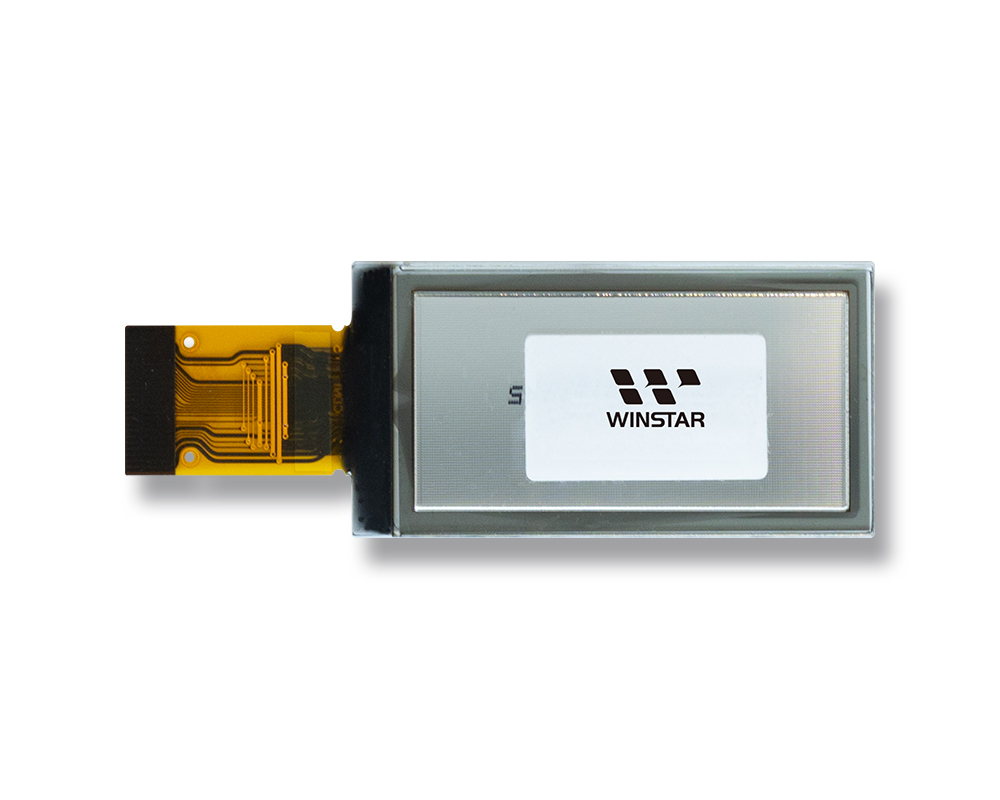

WEO016080A は、160x80 ドットの解像度を備えた 1.54 インチ COG グラフィック OLED ディスプレイです。サイズは 43.5 x 22.5 mm、アクティブ領域は 35.02 x 17.50 mm で、厚さが僅か1.41 mm のCOG 構造によるものです。
SSD1320 IC を搭載したこのモジュールは、6800/8080 8 ビット、4 線式 SPI、および I2C インターフェイスをサポートします。4 ビット (16レベル) のグレースケールを提供して10,000:1 という優れたコントラスト比を実現します。また、1.65V ～ 3.3V (TYP値3.0V) のロジック電源電圧で動作可能です。-40°C ～ +80°C の温度範囲でも確実に動作して、-40°C ～ +85°C の環境でもストレージ機能を備えています。

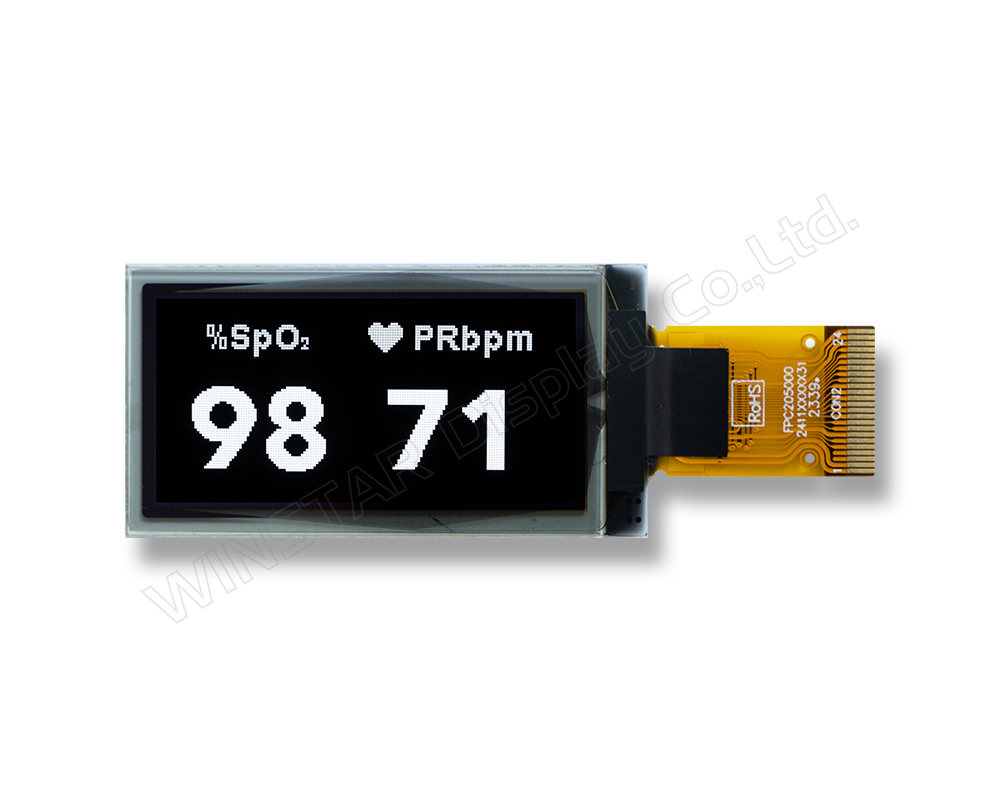

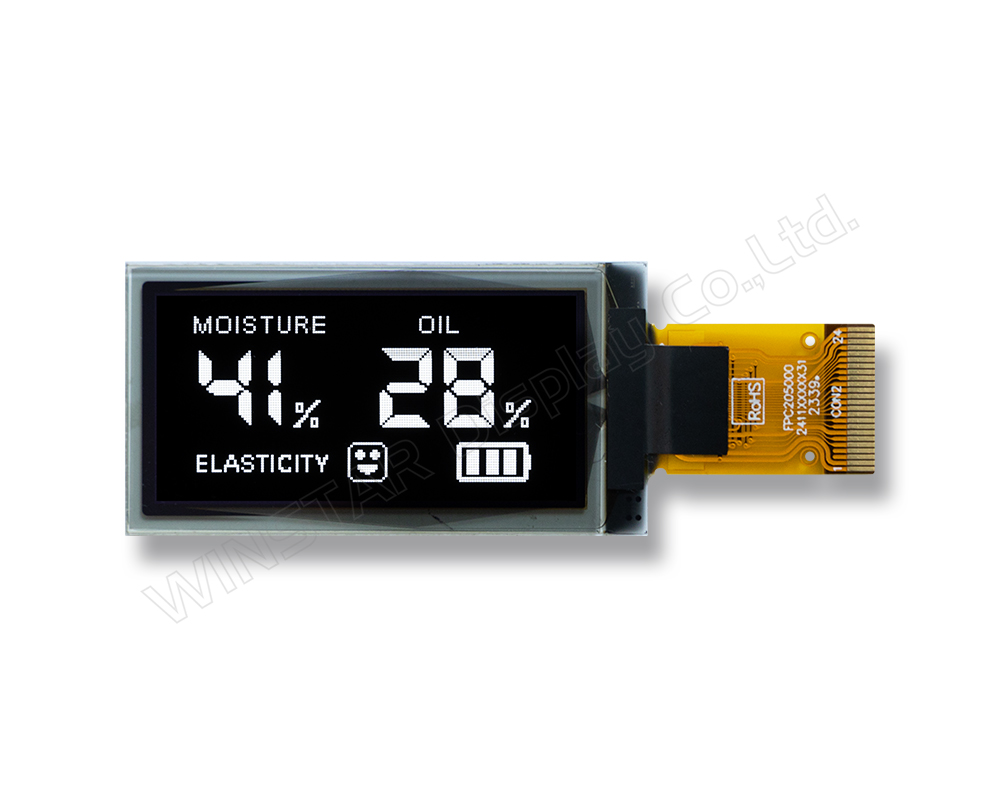

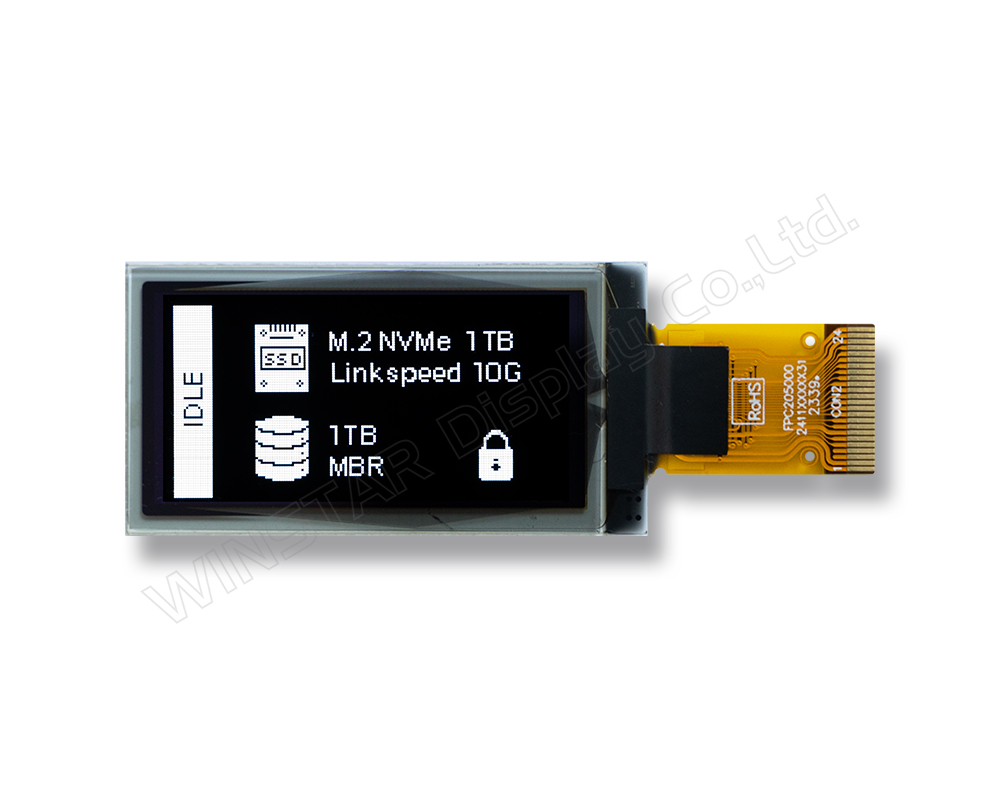

WEO016080A は、ネットワーク製品、USB テスター、スマートウォッチ、ゲーミング キーボード、酸素濃度計や分析装置などのスマート ヘルスケア デバイスなど、さまざまなアプリケーションに最適で、鮮明で鮮やかな画面により表示品質を向上させます。
この OLED ディスプレイ モジュールは、高解像度 (160 x 80 ピクセル) と低消費電力を特徴として、パフォーマンス重視の効率的なアプリケーションに最適です。

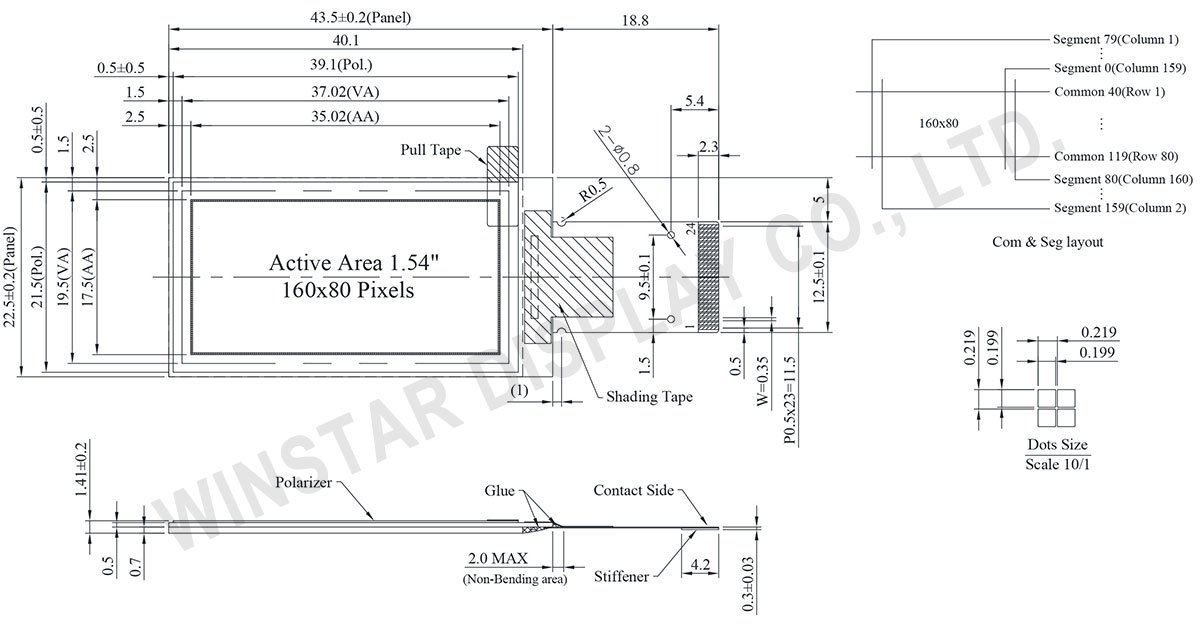

外形図
Data source ref:WEO016080AWPP3N00000
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| ドットマトリックス(解像度) | 160 x 80 Dots | － |
| 外形寸法 | 43.5 x 22.5 x 1.41 | mm |
| 有効表示エリア | 35.02 x 17.50 | mm |
| ドットサイズ | 0.199 x 0.199 | mm |
| ドットピッチ | 0.219 x 0.219 | mm |
| 表示モード | パッシブマトリクス | |
| 発光色 | モノクロ | |
| 駆動方法 | 1/80 Duty | |
| グレースケール | 4 bits | |
| IC | 6800,8080,4-Wire SPI,I2C | |
| インターフェイス | SSD1320 | |
| サイズ | 1.54インチ | |
絶対最大定格
| パラメーター | 記号 | 最小値 | Typ. | 最大値 | 単位 |
|---|---|---|---|---|---|
| ロジック電源電圧 | VDD | -0.3 | － | 4 | V |
| Display電源電圧 | VCC | 0 | － | 19 | V |
| 操作温度 | TOP | -40 | － | +80 | °C |
| 保存温度 | TSTG | -40 | － | +85 | °C |
電気特性
DC 電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| ロジック電源電圧 | VDD | － | 1.65 | 3.0 | 3.3 | V |
| Display電源電圧 | VCC | － | 8.0 | 15.0 | 15.5 | V |
| 高レベル入力 | VIH | － | 0.8×VDD | － | VDD | V |
| 低レベル入力 | VIL | － | 0 | － | 0.2×VDD | V |
| 高レベル出力 | VOH | － | 0.9×VDD | － | VDD | V |
| 低レベル出力 | VOL | － | 0 | － | 0.1×VDD | V |
| VCC 電源電流 | ICC | VDD=3V,VCC=15V Display 50% Pixel ON |
－ | 14 | 21 | mA |
ピン功能定義
| No. | 記号 | 説明 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | N.C. (GND) |
Reserved Pin (Supporting Pin) The supporting pin can reduce the influences from stresses on the function pins. This pin could be connected to external ground as the ESD protection circuit. |
|||||||||||||||
| 2 | VCC | Power Supply for OEL Panel This is the most positive voltage supply pin of the chip. It must be connected to external source. |
|||||||||||||||
| 3~4 | N.C. | Reserved Pin The N.C. pin between function pins are reserved for compatible and flexible design. |
|||||||||||||||
| 5 | BS1 | Communicating Protocol Select These pins are MCU interface selection input. See the following table:
|
|||||||||||||||
| 6 | BS2 | ||||||||||||||||
| 7 | VSS | Ground of Logic Circuit This is a ground pin. It also acts as a reference for the logic pins. It must be connected to external ground. |
|||||||||||||||
| 8 | IREF | Current Reference for Brightness Adjustment This pin is segment current reference pin. A resistor should be connected between this pin and VSS. Set the current at 10μA maximum. |
|||||||||||||||
| 9 | CS# | Chip Select This pin is the chip select input. The chip is enabled for MCU communication only when CS# is pulled low. |
|||||||||||||||
| 10 | RES# | Power Reset for Controller and Driver This pin is reset signal input. When the pin is low, initialization of the chip is executed. Keep this pin pull high during normal operation. |
|||||||||||||||
| 11 | D/C# | Data/Command Control This pin is Data/Command control pin. When the pin is pulled high, the input at D7~D0 is treated as display data. When the pin is pulled low, the input at D7~D0 will be transferred to the command register. In I2C mode, this pin acts as SA0 for slave address selection. |
|||||||||||||||
| 12 | R/W# | Read/Write Select or Write This pin is MCU interface input. When interfacing to a 68XX-series microprocessor, this pin will be used as Read/Write (R/W#) selection input. Pull this pin to “High” for read mode and pull it to “Low” for write mode. When 80XX interface mode is selected, this pin will be the Write (WR#) input. Data write operation is initiated when this pin is pulled low and the CS# is pulled low. When serial mode is selected, this pin must be connected to VSS. |
|||||||||||||||
| 13 | E/RD# | Read/Write Enable or Read This pin is MCU interface input. When interfacing to a 68XX-series microprocessor, this pin will be used as the Enable (E) signal. Read/write operation is initiated when this pin is pulled high and the CS# is pulled low. When connecting to an 80XX-microprocessor, this pin receives the Read (RD#) signal. Data read operation is initiated when this pin is pulled low and CS# is pulled low. When serial mode is selected, this pin must be connected to VSS. |
|||||||||||||||
| 14 | D0 | Host Data Input/Output Bus These pins are bi-directional data bus connecting to the MCU data bus. Unused pins are recommended to tie LOW. When serial interface mode is selected, D2, D1 should be tied together as the serial data input: SDIN, and D0 will be the serial clock input: SCLK. When I2C mode is selected, D2, D1 should be tied together and serve as SDAout, SDAin in application and D0 is the serial clock input, SCL. |
|||||||||||||||
| 15 | D1 | ||||||||||||||||
| 16 | D2 | ||||||||||||||||
| 17 | D3 | ||||||||||||||||
| 18 | D4 | ||||||||||||||||
| 19 | D5 | ||||||||||||||||
| 20 | D6 | ||||||||||||||||
| 21 | D7 | ||||||||||||||||
| 22 | VDD | Power Supply for Logic This is a voltage supply pin. It must be connected to external source. |
|||||||||||||||
| 23 | VCOMH | Voltage Output High Level for COM Signal This pin is the input pin for the voltage output high level for COM signals. A tantalum capacitor should be connected between this pin and VSS. |
|||||||||||||||
| 24 | VCC | Power Supply for OEL Panel This is the most positive voltage supply pin of the chip. It must be connected to external source. |
