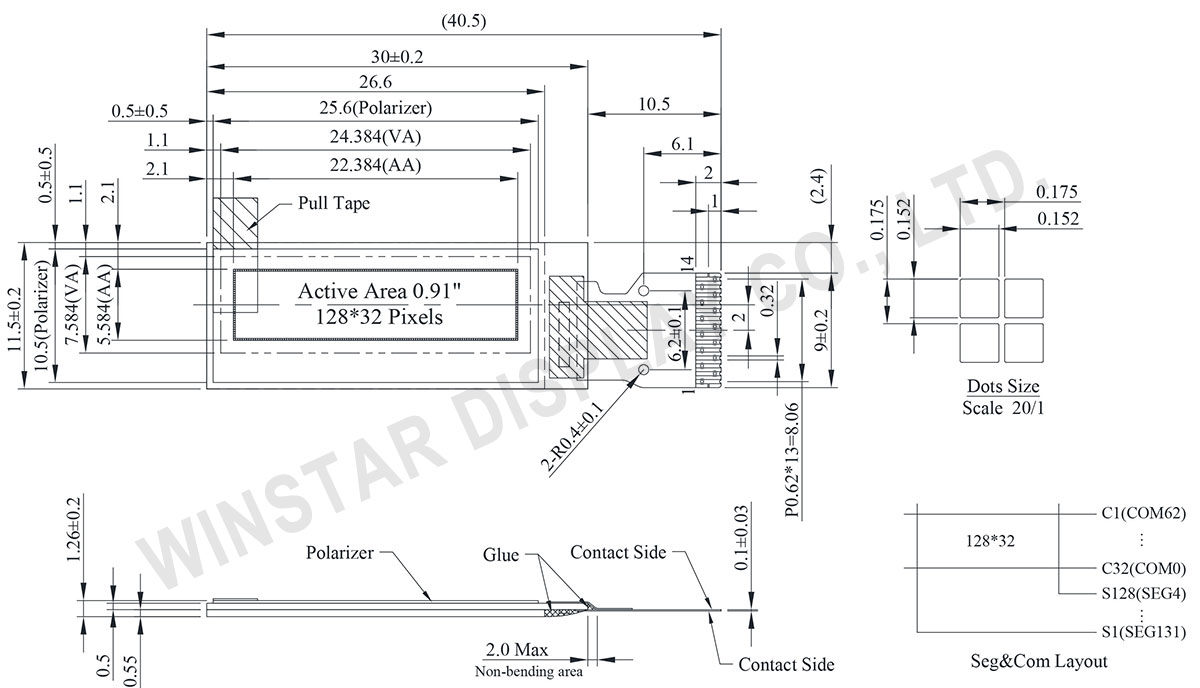

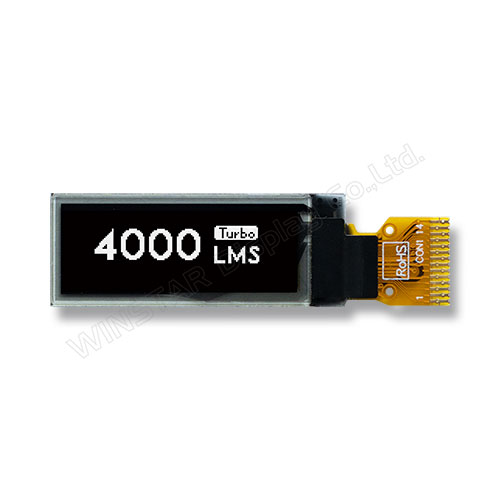

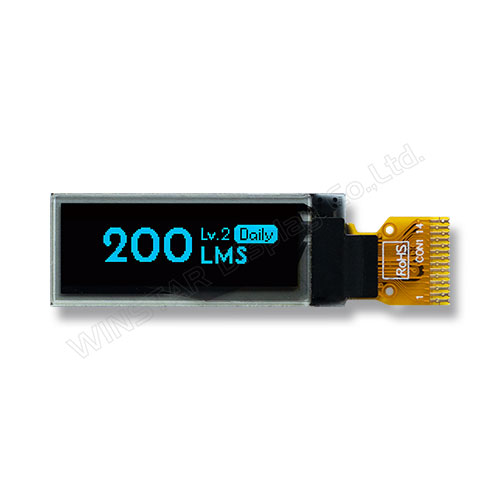

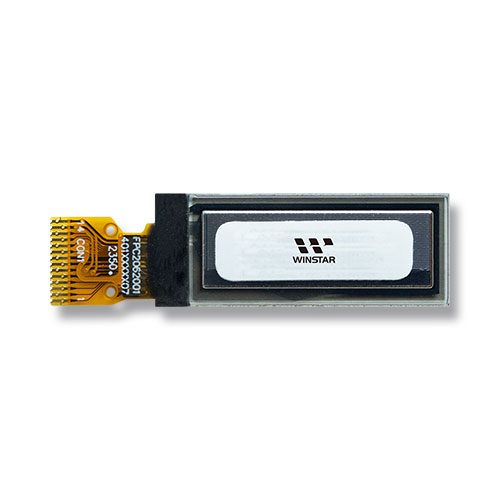

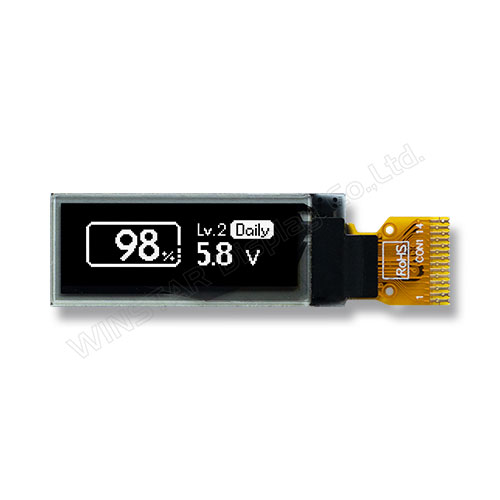

WEO012832Rシリーズは、人気の0.91 インチ COG グラフィック OLED モジュールです。このモジュールは128x32ドットの解像度で、I2C インターフェースをサポートするSH1106 IC を搭載したものです。このICは内部電源ブーストも外部電源供給もできます。外形寸法は 30.0 × 11.5 mm、アクティブ領域は 22.384 × 5.584 mm で、COG 構造のため非常に軽量で、厚さはわずか1.26 mmです。
ロジック電源電圧は 1.65V ~ 3.3V(標準値: 3.0V)で、デューティ サイクルは 1/32 です。さらに、-40℃~ +80℃ で確実に動作可能で、その保存温度範囲は -40℃~+85℃です。 このモジュールは、軽量な OLED ディスプレイを必要とするアプリケーションに特に適しています。スペースと視覚的な明瞭さが最も重要となる充電ケーブルやキーチェーン ライトなどのデバイスに最適です。
Data source ref:WEO012832RSPP3N00000
項目 | 仕様 | 単位 |
---|---|---|
ドットマトリックス(解像度) | 128 × 32 | Dots |
モジュールサイズ | 30.0 × 11.5 × 1.26 | mm |
有効エリア | 22.384 × 5.584 | mm |
ピクセルサイズ | 0.152 × 0.152 | mm |
ピクセルピッチ | 0.175 × 0.175 | mm |
表示モード | Passive Matrix パッシブマトリクス | |
発光色 | モノクロ | |
駆動方法 | 1/32 Duty | |
IC | SH1106 | |
インターフェイス | I2C | |
サイズ (対角線) | 0.91 インチ |
パラメーター | 記号 | 最小値 | 最大値 | 単位 |
---|---|---|---|---|
ロジック電源電圧 | VDD1 | -0.3 | 3.6 | V |
充電ポンプ回路の電源供給 | VDD2 | -0.3 | 4.8 | V |
ディスプレイの供給電圧 | VPP | -0.3 | 14.5 | V |
操作温度 | TOP | -40 | +80 | °C |
保存温度 | TSTG | -40 | +85 | °C |
項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
---|---|---|---|---|---|---|
ロジック電源電圧 | VDD1 | - | 1.65 | 3.0 | 3.3 | V |
ディスプレイの供給電圧(外部供給) | VPP | - | 6.4 | 7.25 | 8 | V |
チャージポンプレギュレータの電源供給電圧 | VDD2 | - | 2.9 | - | 4.2 | V |
ディスプレイ用チャージポンプ出力電圧(内部DC/DCによって生成) | Charge Pump VPP |
- | 7.0 | 7.4 | - | V |
高レベル入力 | VIH | - | 0.8×VDD1 | - | VDD1 | V |
低レベル入力 | VIL | - | VSS | - | 0.2×VDD1 | V |
高レベル出力 | VOH | - | 0.8×VDD1 | - | VDD1 | V |
低レベル出力 | VOL | - | VSS | - | 0.2×VDD1 | V |
VPPの動作電流(外部供給) | IPP | VPP =7.25V | - | 8 | 12 | mA |
ディスプレイの50%ピクセル点灯時(内部DC/DCによって生成されるVPP) | IDD2 | - | - | 15 | 25 | mA |
No. | 記号 | 功能説明 |
---|---|---|
1 | C1N | Connect to charge pump capacitor. These pins are not used and should be disconnected when Vpp is supplied externally. |
2 | C1P | |
3 | C2P | |
4 | C2N | |
5 | VDD2 | Power supply pad for Power supply for charge pump circuit. This pin should be disconnected when VPP is supplied externally |
6 | NC | No connection |
7 | VSS | Ground. |
8 | VDD1 | Power supply input |
9 | RES# | This is a reset signal input pad. When RES is set to “L”, the settings are initialized. The reset operation is performed by the RES signal level. |
10 | SCL | When the I2C interface is selected, D0 serves as the serial clock input pad (SCL) and D1 serves as the serial data input pad (SDAI). |
11 | SDA | |
12 | IREF | This is a segment current reference pad. A resistor should be connected between this pad and VSS. Set the current at 18.75uA. |
13 | VCOMH | This is a pad for the voltage output high level for common signals. A capacitor should be connected between this pad and VSS. |
14 | VPP | OLED panel power supply. Generated by internal charge pump. Connect to capacitor. It could be supplied externally. |
