Model No. WEO012832R
►2017 Taiwan Excellence Award
►Tipo: Gráfico
►Estrutura: COG
►Tamanho: 0,91 polegadas
►Suitable for wearable device
►Matriz de pontos 128x32
►IC：SH1106
►Alimentação +3V
►1/32 duty
►Interface: I2C
►Display Color: Céu azul, Branco

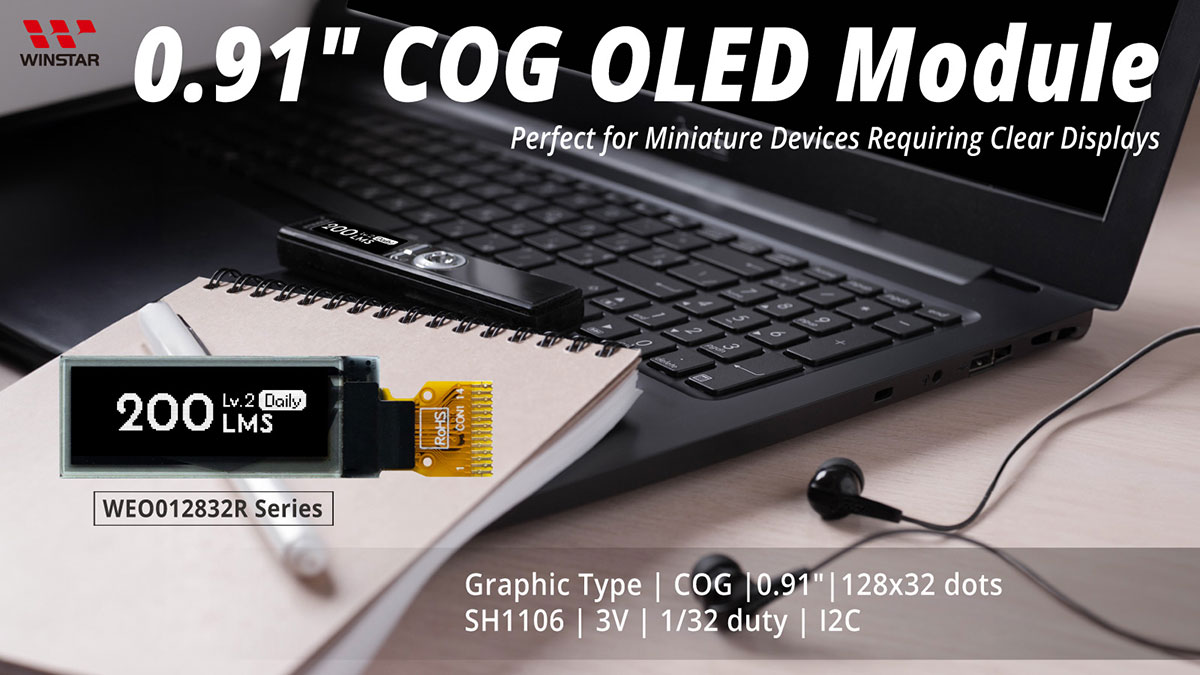

A série WEO012832R é um módulo OLED gráfico COG de 0,91 polegadas bastante popular no mercado. Este módulo apresenta uma resolução de 128x32 pontos e integra o circuito integrado SH1106, que suporta uma interface I2C. O circuito integrado também facilita o reforço interno de energia e a alimentação externa. Com dimensões de 30,0 × 11,5 mm e uma área ativa de 22,384 × 5,584 mm, o módulo é muito leve devido à sua estrutura COG, medindo apenas 1,26 mm de espessura.
A faixa de tensão de alimentação lógica varia de 1,65V a 3,3V, com um valor típico de 3,0V, e opera com um ciclo de trabalho de 1/32. Além disso, o módulo apresenta uma ampla faixa de temperatura, operando de forma confiável de -40℃ a +80℃, com uma faixa de temperatura de armazenamento de -40℃ a +85℃.
Este módulo é especialmente adequado para várias aplicações que exigem displays OLED compactos e leves. É ideal para integração em dispositivos como gravadores de voz, cabos de carregamento com displays OLED embutidos e chaveiros com luzes e displays OLED, onde o espaço e a clareza visual são fundamentais.
Data source ref:WEO012832RSPP3N00000
| No. | Symbol | Função |
|---|---|---|
| 1 | C1N | Connect to charge pump capacitor. These pins are not used and should be disconnected when Vpp is supplied externally. |
| 2 | C1P | |
| 3 | C2P | |
| 4 | C2N | |
| 5 | VDD2 | Power supply pad for Power supply for charge pump circuit. This pin should be disconnected when VPP is supplied externally |
| 6 | NC | No connection |
| 7 | VSS | Ground. |
| 8 | VDD1 | Power supply input |
| 9 | RES# | This is a reset signal input pad. When RES is set to “L”, the settings are initialized. The reset operation is performed by the RES signal level. |
| 10 | SCL | When the I2C interface is selected, D0 serves as the serial clock input pad (SCL) and D1 serves as the serial data input pad (SDAI). |
| 11 | SDA | |
| 12 | IREF | This is a segment current reference pad. A resistor should be connected between this pad and VSS. Set the current at 18.75uA. |
| 13 | VCOMH | This is a pad for the voltage output high level for common signals. A capacitor should be connected between this pad and VSS. |
| 14 | VPP | OLED panel power supply. Generated by internal charge pump. Connect to capacitor. It could be supplied externally. |
| Item | Dimensão | Unidade |
|---|---|---|
| Matriz de pontos | 128 × 32 | ponto |
| Dimensão do módulo | 30.0 × 11.5 × 1.26 | mm |
| Área ativa | 22.384 × 5.584 | mm |
| Tamanho do ponto | 0.152 × 0.152 | mm |
| Distância entre pontos | 0.175 × 0.175 | mm |
| Modo de exibição | Passive Matrix | |
| Cor de exibição | Monochrome | |
| Drive Duty | 1/32 Duty | |
| IC | SH1106 | |
| Interface | I2C | |
| Tamanho | 0,91 polegadas | |
| Parameter | Símbolo | Valor Min | Valor Máximo | Unidade |
|---|---|---|---|---|
| Supply Voltage for Logic | VDD1 | -0.3 | 3.6 | V |
| Power supply for charge pump circuit | VDD2 | -0.3 | 4.8 | V |
| Supply Voltage for Display | VPP | -0.3 | 14.5 | V |
| Temperatura de operação | TOP | -40 | +80 | °C |
| Temperatura de armazenamento | TSTG | -40 | +85 | °C |
| Item | Símbolo | Condição | Valor Min | Valor Típico | Valor Máximo | Unidade |
|---|---|---|---|---|---|---|
| Supply Voltage for Logic | VDD1 | － | 1.65 | 3.0 | 3.3 | V |
| Supply Voltage for Display (Supplied Externally) | VPP | － | 6.4 | 7.25 | 8 | V |
| Charge Pump Regulator Supply Voltage | VDD2 | － | 2.9 | － | 4.2 | V |
| Charge Pump Output Voltage for Display (Generated by Internal DC/DC) | Charge Pump VPP |
－ | 7.0 | 7.4 | － | V |
| Input High Volt. | VIH | － | 0.8×VDD1 | － | VDD1 | V |
| Input Low Volt. | VIL | － | VSS | － | 0.2×VDD1 | V |
| Output High Volt. | VOH | － | 0.8×VDD1 | － | VDD1 | V |
| Output Low Volt. | VOL | － | VSS | － | 0.2×VDD1 | V |
| Operating Current for VPP (VPP Supplied Externally) | IPP | VPP =7.25V | － | 8 | 12 | mA |
| Display 50% Pixel on (VPP Generated by Internal DC/DC) | IDD2 | － | － | 15 | 25 | mA |
