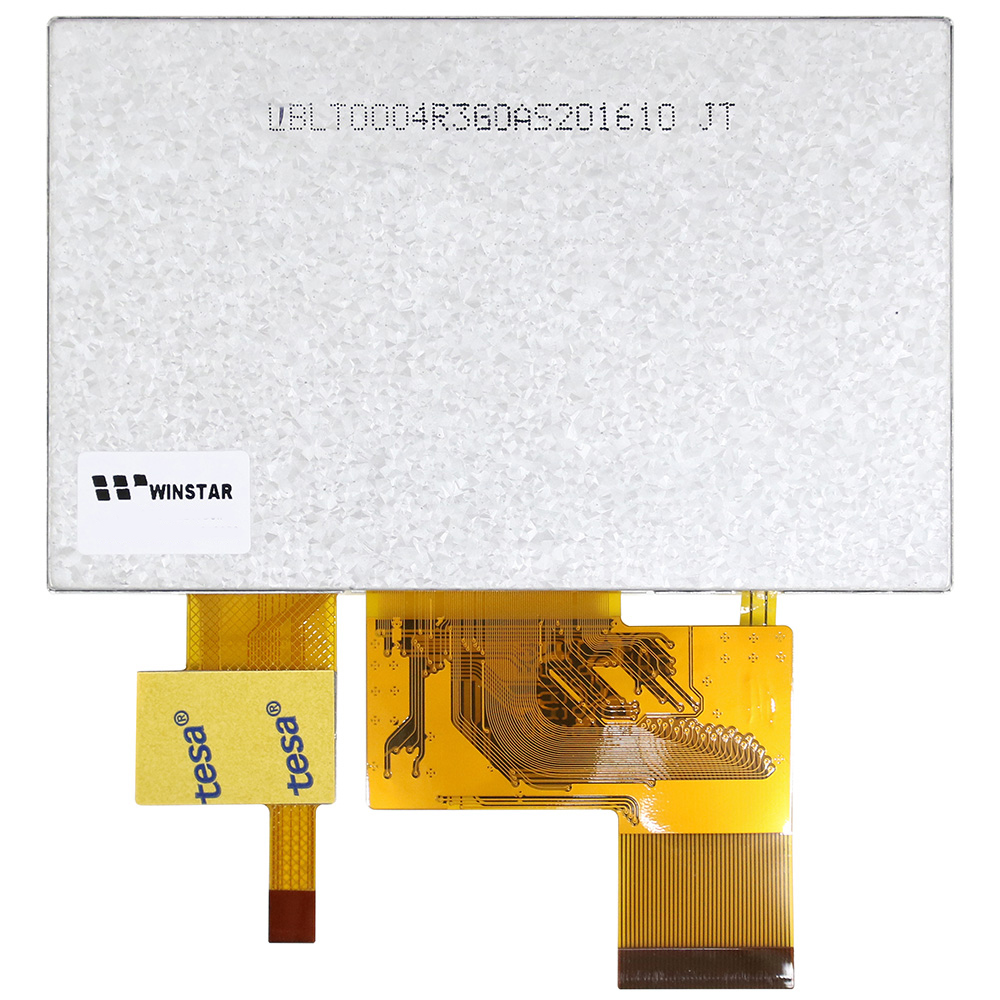

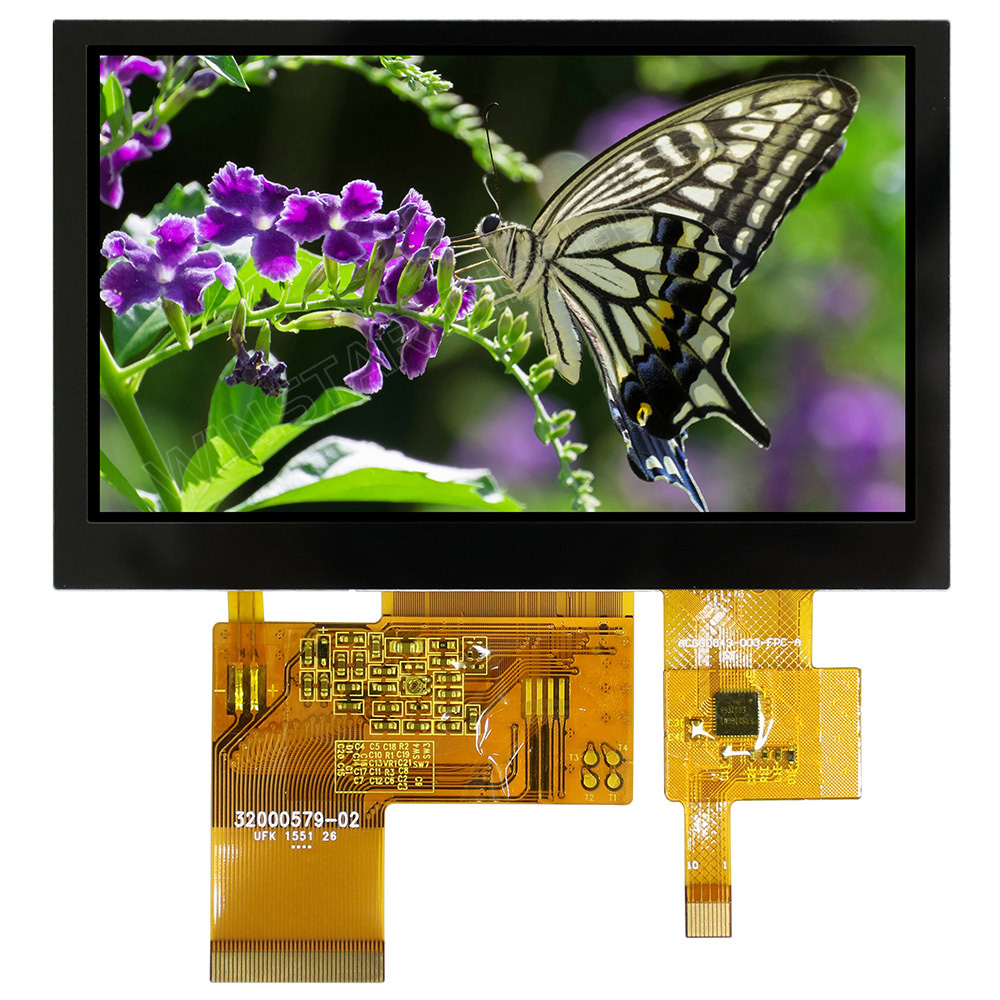

4.3インチ高輝度TFTモジュール - 静電容量式タッチパネル

型番 WF43GSIAEDNGD

►サイズ: 4.3インチ
►解像度: 480 x 272 dots
►視野角: 12H
►インターフェース: RGB
►ドライバIC : ILI6480B
►コントロールボード: オプション
►輝度(cd/m2): 800 (高輝度TFT)
►スルーホールフレーム: オプション
►タッチパネル: 静電容量式タッチパネル (PCAP)
►検出ポイント: 5

PDFダウンロード

DEMO CODE お問い合わせに追加

前へ製品カテゴリ一覧へ戻る次へ

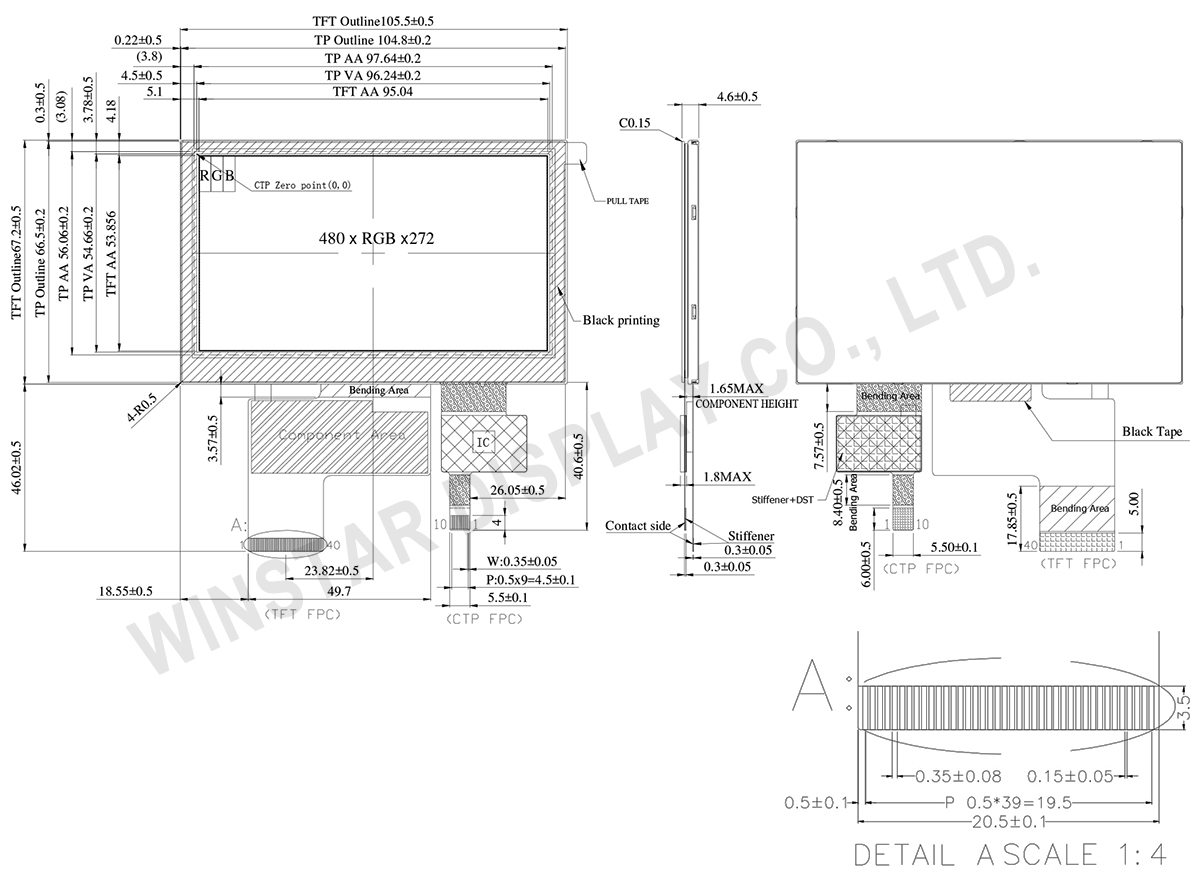

外形図

Winstar 4.3 Sunlight Readable CTP TFT LCD Display - WF43GSIAEDNGD

製品仕様

ピン功能定義

1. LCM PIN Definition

Pin No.	記号	説明
1	VLED-	Power for LED backlight cathode
2	VLED+	Power for LED backlight anode
3	GND	Power ground
4	VCC	Power voltage
5	R0	Red data (LSB)
6~11	R1~R6	Red data
12	R7	Red data (MSB)
13	G0	Green data (LSB)
14~19	G1~G6	Green data
20	G7	Green data (MSB)
21	B0	Blue data (LSB)
22~27	B1~B6	Blue data
28	B7	Blue data (MSB)
29	GND	Power ground
30	CLK	Pixel clock
31	DISP	Display on/off
32~33	NC	No connection
34	DE	Data Enable
35	NC	No connection
36	GND	Power ground
37~40	NC	No connection

2. PCAP PIN Definition

Pin No.	記号	説明
1	VSS	Ground for analog circuit
2	VDDT	Power Supply : +3.3V
3	SCL	I2C clock input
4	NC	No connect
5	SDA	I2C data input and output
6	NC	No connect
7	/RST	External Reset, Low is active
8	/WAKE	External interrupt from the host
9	/INT	External interrupt to the host
10	VSS	Ground for analog circuit

規格説明

項目	仕様	単位
表示サイズ(対角線)	4.3	インチ
ドットマトリクス(解像度)	480 x RGBx272(TFT)	dots
モジュールサイズ	105.5(W) x 67.2(H) x 4.6(D)	mm
有効エリア	95.04 x 53.86	mm
ドットピッチ	0.066 x 0.198	mm
LCDタイプ	TFT・ノーマリ・ホワイト・透過型
視野角	12時方向
グレースケール反転	6時方向
ドライバ IC	ILI6480B
TFT インターフェイス	24-bit RGB
アスペクト率	16:9
バックライトタイプ	LED・ノーマリ・ホワイト
PCAP FW バージョン	0x07.0x00.0x00.0x00.0x01.0x0C.0x11.0x43
PCAP IC	ILI2130 または同等
PCAPインターフェイス	I2C
PCAP 解像度	16384*16384
タッチパネルタイプ	静電容量方式タッチパネル (PCAP)
表面	グレア

最大绝对额定值

项目	符号	最小值	典型值	最大值	单位
動作温度	TOP	-20	－	+70	℃
保存温度	TST	-30	－	+80	℃

电气特性

作業条件

项目	符号	条件	最小值	典型值	最大值	单位
LCM電源電圧	VCC	－	3.1	3.3	3.5	V
LCM電源電流	ICC	－	-	17	25	mA
消費電力	-	－	-	56	87	mW
CTP電源電圧	VDDT	－	3.0	3.3	3.6	V
CTP電源電圧	ICTP	－	－	52	78	mA
