產品敘述
WF43GSIAEDNGD是一款具戶外可視特性的4.3吋TFT顯示器模組。此顯示器配有五指感應的投射電容式觸控面板 (PCAP)，其解析度為480×272像素，亮度為 800 尼特（典型值）。同時該模組採用防眩光玻璃，其表面長寬比為 16:9。
WF43GSIAEDNGD具有ILI6480B驅動IC，支持24-bit RGB介面。此顯示器的供電電壓範圍為3.1V至3.5V，典型值為3.3V。其工作溫度為-20℃至+70℃，存儲溫度為-30℃至+80℃。
WF43GSIAEDNGD具有ILI6480B驅動IC，支持24-bit RGB介面。此顯示器的供電電壓範圍為3.1V至3.5V，典型值為3.3V。其工作溫度為-20℃至+70℃，存儲溫度為-30℃至+80℃。

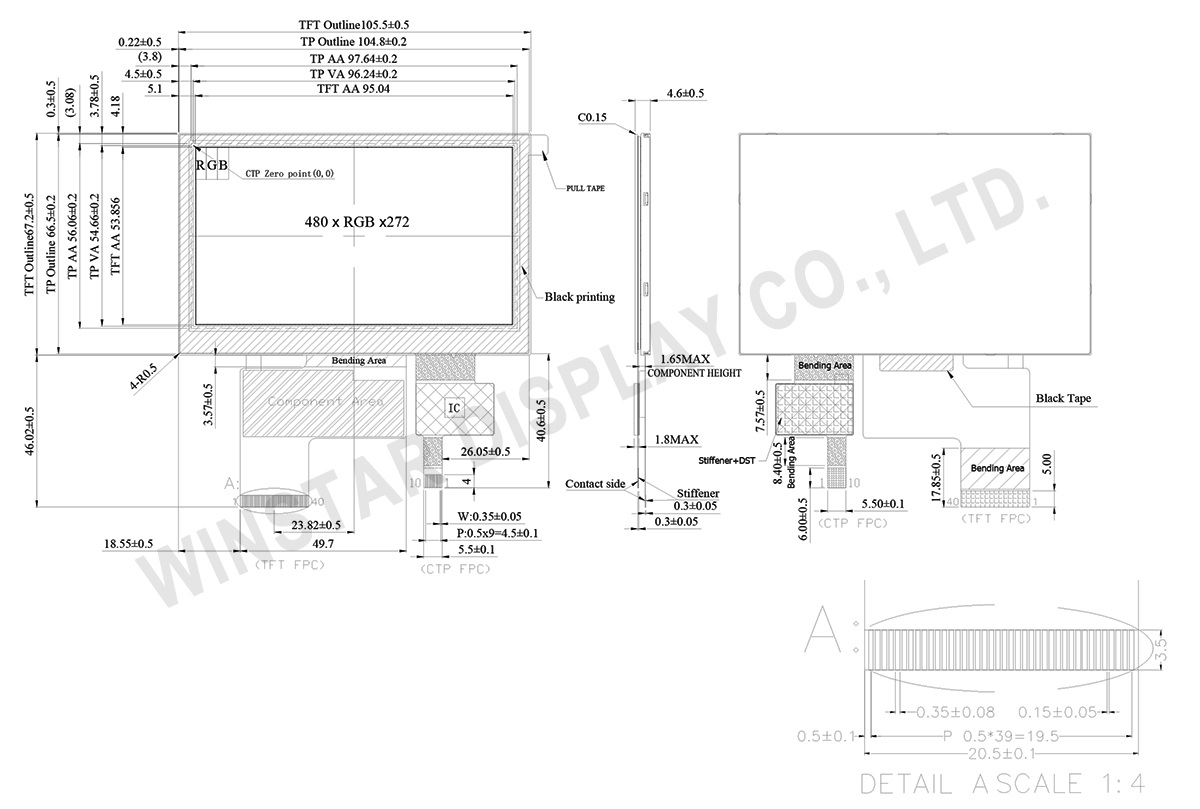

規格圖
產品規格
Pin功能定義
1. LCM PIN腳定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | VLED- | Power for LED backlight cathode |
| 2 | VLED+ | Power for LED backlight anode |
| 3 | GND | Power ground |
| 4 | VCC | Power voltage |
| 5 | R0 | Red data (LSB) |
| 6~11 | R1~R6 | Red data |
| 12 | R7 | Red data (MSB) |
| 13 | G0 | Green data (LSB) |
| 14~19 | G1~G6 | Green data |
| 20 | G7 | Green data (MSB) |
| 21 | B0 | Blue data (LSB) |
| 22~27 | B1~B6 | Blue data |
| 28 | B7 | Blue data (MSB) |
| 29 | GND | Power ground |
| 30 | CLK | Pixel clock |
| 31 | DISP | Display on/off |
| 32~33 | NC | No connection |
| 34 | DE | Data Enable |
| 35 | NC | No connection |
| 36 | GND | Power ground |
| 37~40 | NC | No connection |
2. PCAP PIN腳定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | VSS | Ground for analog circuit |
| 2 | VDDT | Power Supply : +3.3V |
| 3 | SCL | I2C clock input |
| 4 | NC | No connect |
| 5 | SDA | I2C data input and output |
| 6 | NC | No connect |
| 7 | /RST | External Reset, Low is active |
| 8 | /WAKE | External interrupt from the host |
| 9 | /INT | External interrupt to the host |
| 10 | VSS | Ground for analog circuit |
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 4.3 | 吋 |
| 點陣(解析度) | 480 x RGBx272(TFT) | dots |
| 模組尺寸 | 105.5(W) x 67.2(H) x 4.6(D) | mm |
| 有效區域 | 95.04 x 53.86 | mm |
| 點間距 | 0.066 x 0.198 | mm |
| LCD類型 | TFT, 正常白, 透射性 | |
| 視角 | 12點鐘方向 | |
| 灰階反轉 | 6點鐘方向 | |
| 驅動IC | ILI6480B | |
| TFT 介面 | 24-bit RGB | |
| 長寬比 | 16:9 | |
| 背光類型 | LED,正常白 | |
| PCAP FW 版本 | 0x07.0x00.0x00.0x00.0x01.0x0C.0x11.0x43 | |
| PCAP IC | ILI2130 或相容IC | |
| PCAP 介面 | I2C | |
| PCAP 解析度 | 16384*16384 | |
| 觸控面板類型 | PCAP電容式觸控面板 | |
| 表面 | 亮面 (Glare) | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
工作條件
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| LCM供電電壓 | VCC | － | 3.1 | 3.3 | 3.5 | V |
| LCM供電電流 | ICC | － | - | 17 | 25 | mA |
| 耗電量 | - | － | - | 56 | 87 | mW |
| CTP電源電壓 | VDDT | － | 3.0 | 3.3 | 3.6 | V |
| ICTP | － | － | 52 | 78 | mA |
