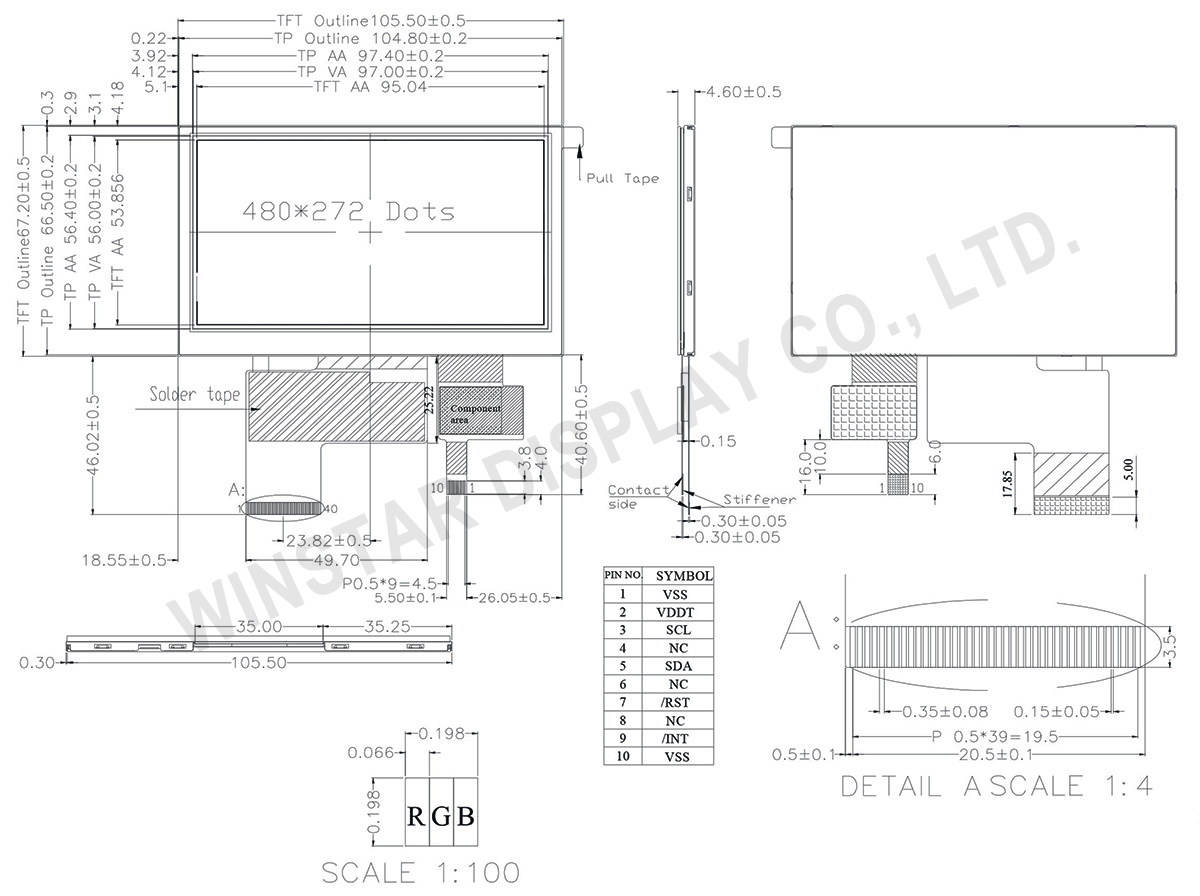

도면
사양
인터페이스 핀 기능
1. LCM PIN Definition
| Pin | 기호 | 기능 |
|---|---|---|
| 1 | VLED- | Power for LED backlight cathode |
| 2 | VLED+ | Power for LED backlight anode |
| 3 | GND | Power ground |
| 4 | VCC | Power voltage |
| 5 | R0 | Red data (LSB) |
| 6~11 | R1~R6 | Red data |
| 12 | R7 | Red data (MSB) |
| 13 | G0 | Green data (LSB) |
| 14~19 | G1~G6 | Green data |
| 20 | G7 | Green data (MSB) |
| 21 | B0 | Blue data (LSB) |
| 22~27 | B1~B6 | Blue data |
| 28 | B7 | Blue data (MSB) |
| 29 | GND | Power ground |
| 30 | CLK | Pixel clock |
| 31 | DISP | Display on/off |
| 32~33 | NC | No connection |
| 34 | DE | Data Enable |
| 35 | NC | No connection |
| 36 | GND | Power ground |
| 37~40 | NC | No connection |
2. PCAP PIN Definition
| Pin | 기호 | 기능 |
|---|---|---|
| 1 | VSS | Ground for analog circuit |
| 2 | VDDT | Power Supply : +3.3V |
| 3 | SCL | I2C clock input |
| 4 | NC | No connect |
| 5 | SDA | I2C data input and output |
| 6 | NC | No connect |
| 7 | /RST | External Reset, Low is active |
| 8 | /WAKE | External interrupt from the host |
| 9 | /INT | External interrupt to the host |
| 10 | VSS | Ground for analog circuit |
일반 사양
| 항목 | 치수 | 단위 |
|---|---|---|
| 크기 | 4.3 | 인치 |
| 도트 매트릭스 | 480 × RGB × 272(TFT) | dots |
| 모듈 치수 | 105.5(W) × 67.2(H) × 4.6(D) | mm |
| 활성 영역 | 95.04 × 53.86 | mm |
| 도트 피치 | 0.066 × 0.198 | mm |
| LCD 유형 | TFT, 백색, 투과성 | |
| 뷰 방향 | 12 o'clock | |
| 그레이스케일 반전 방향 | 6 o'clock | |
| 드라이버 IC | ILI6480B | |
| TFT 인터페이스 | 24-bit RGB | |
| 종횡비 | 16:9 | |
| 역광 타입 | LED, 백색 | |
| 터치 패널 포함/제외 | 용량식 터치패널(스크린)이 있는 (PCAP) | |
| PCAP FW 버전 | 0x07.0x00.0x00.0x00.0x01.0x0C.0x11.0x43 | |
| PCAP IC | ILI2130 또는 이와 동등한 | |
| PCAP 인터페이스 | I2C | |
| PCAP 해상도 | 16384*16384 | |
| 터치 패널 | 용량식 터치패널 (PCAP) | |
| 표면 | 눈부심 | |
절대 최대 정격값
| 항목 | 기호 | 최소값 | 대표값 | 최대값 | 단위 |
|---|---|---|---|---|---|
| 작동 온도 | TOP | -20 | － | +70 | ℃ |
| 보관 온도 | TST | -30 | － | +80 | ℃ |
전기적 특성
Operating conditions
| 항목 | 기호 | 조건 | 최소값 | 대표값 | 최대값 | 단위 |
|---|---|---|---|---|---|---|
| Supply Voltage For LCM | VCC | － | 3.1 | 3.3 | 3.5 | V |
| Supply Current For LCM | ICC | － | - | 17 | 25 | mA |
| Power Consumption | - | － | - | 56 | 87 | mW |
| Supply CTP | VDDT | － | 3.0 | 3.3 | 3.6 | V |
| ICTP | － | － | 52 | 78 | mA |
