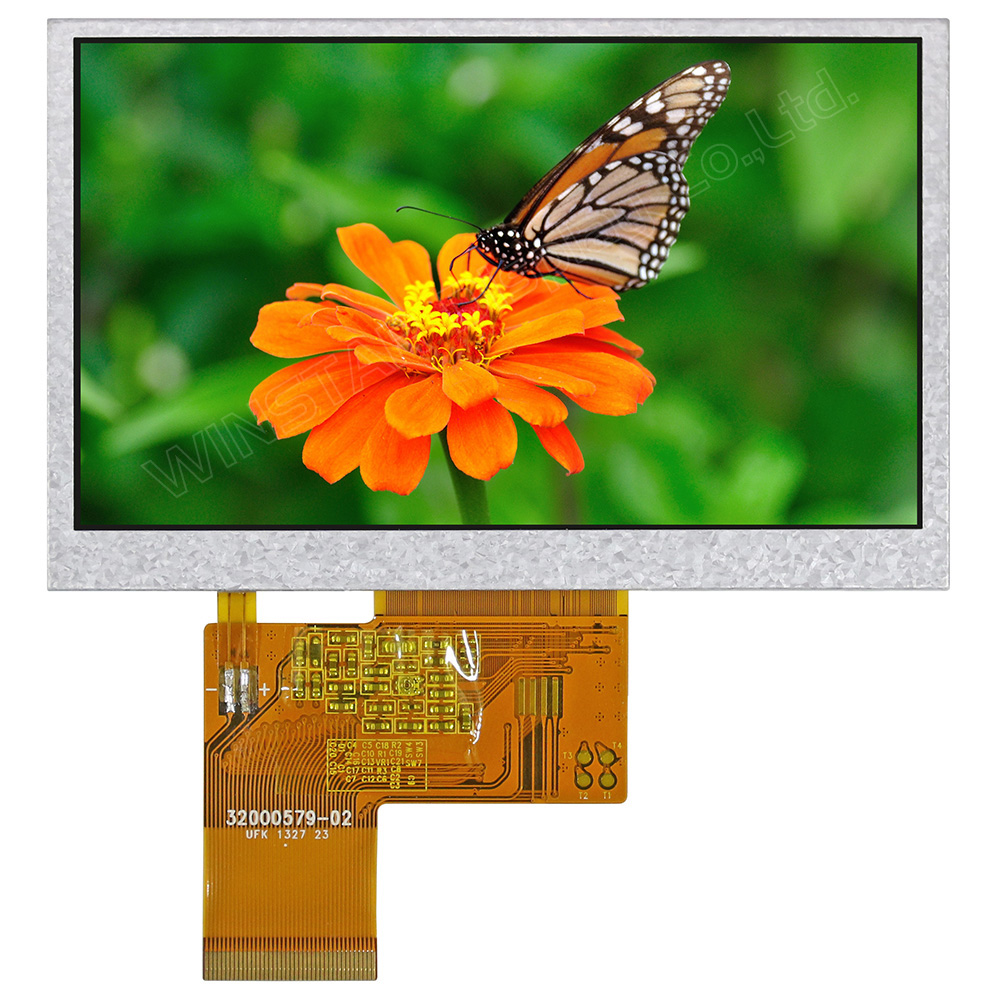

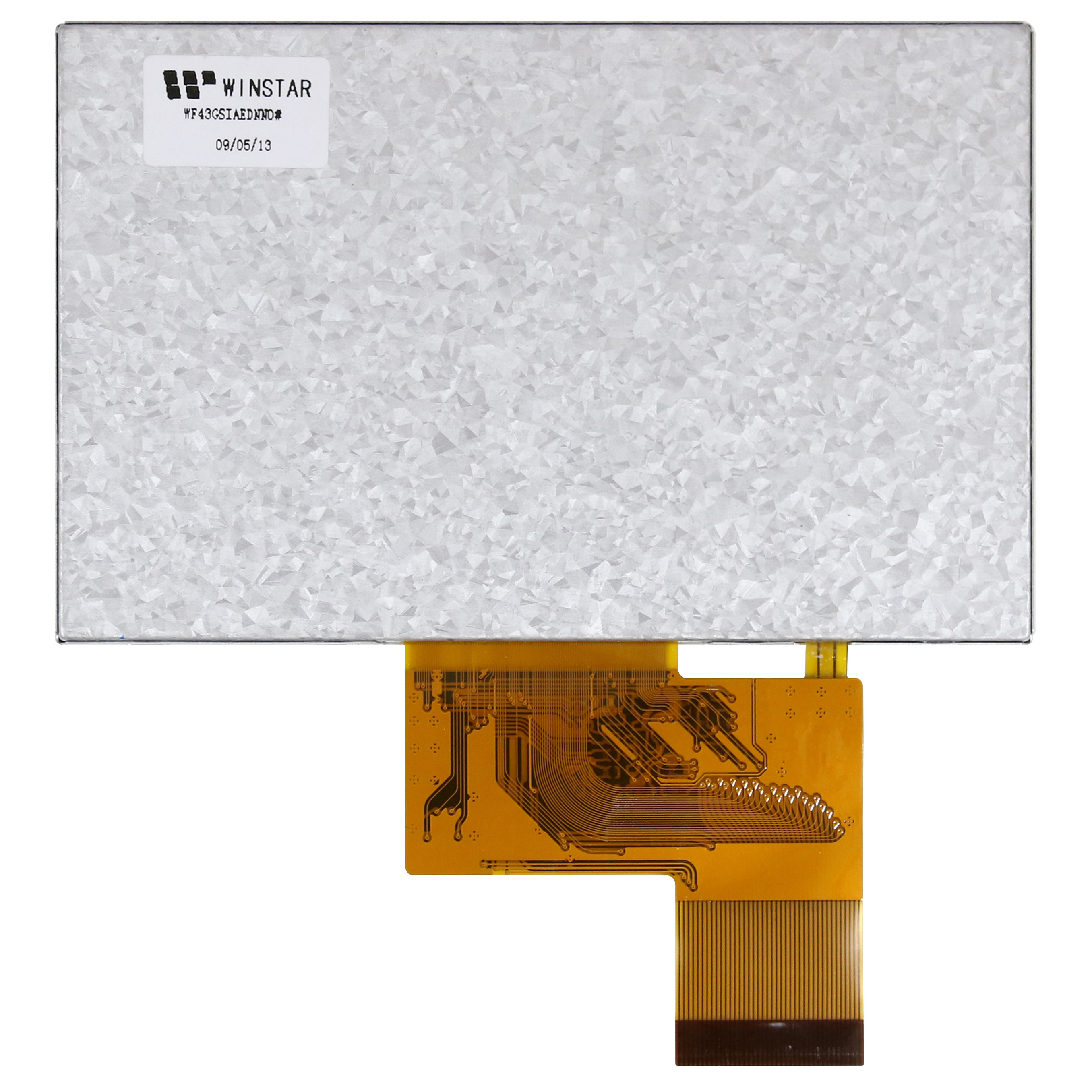

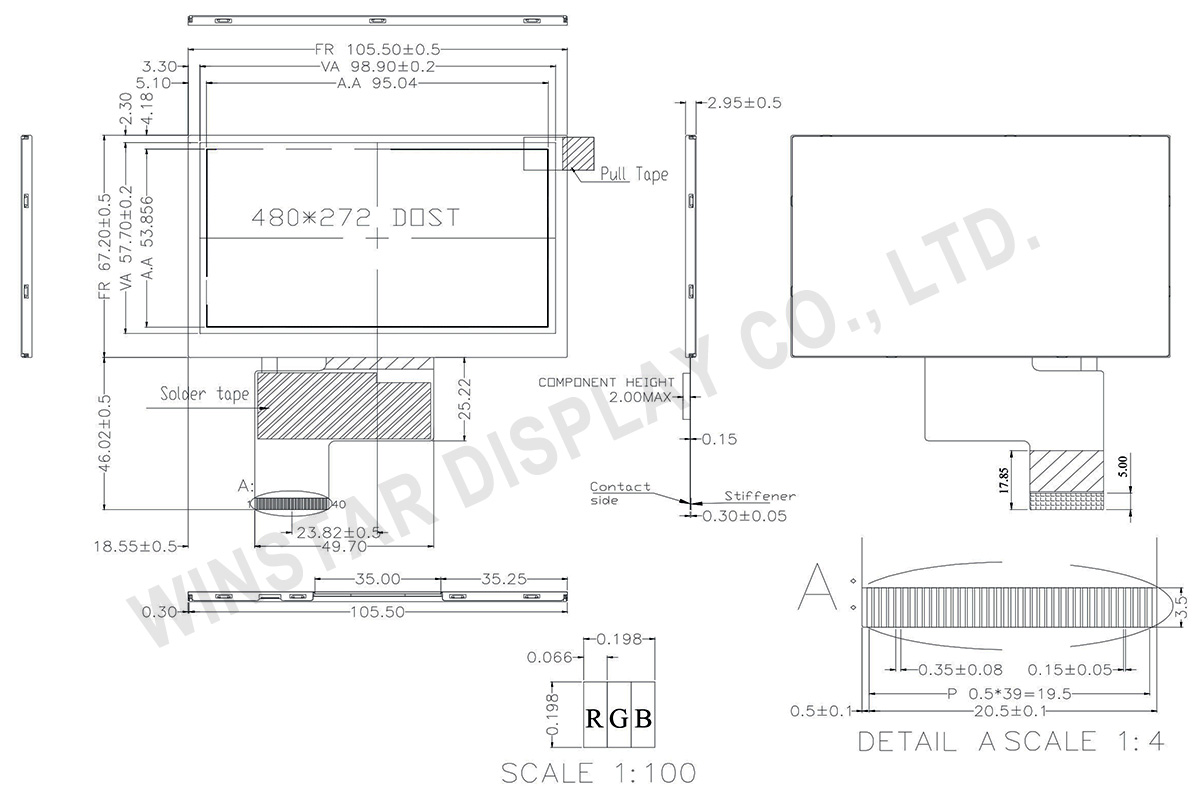

外形図
製品仕様
Interface
ピン功能定義
| Pin No. | 記号 | 説明 |
|---|---|---|
| 1 | VLED- | Power for LED backlight cathode |
| 2 | VLED+ | Power for LED backlight anode |
| 3 | GND | Power ground |
| 4 | VCC | Power voltage |
| 5 | R0 | Red data (LSB) |
| 6~11 | R1~R6 | Red data |
| 12 | R7 | Red data (MSB) |
| 13 | G0 | Green data (LSB) |
| 14~19 | G1~G6 | Green data |
| 20 | G7 | Green data (MSB) |
| 21 | B0 | Blue data (LSB) |
| 22~27 | B1~B6 | Blue data |
| 28 | B7 | Blue data (MSB) |
| 29 | GND | Power ground |
| 30 | CLK | Pixel clock |
| 31 | DISP | Display on/off |
| 32~33 | NC | No connection |
| 34 | DE | Data Enable |
| 35 | NC | No connection |
| 36 | GND | Power ground |
| 37~40 | NC | No connection |
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| 表示サイズ(対角線) | 4.3 | インチ |
| ドットマトリクス(解像度) | 480 x RGB x 272 (TFT) | dots |
| モジュールサイズ | 105.5(W) x 67.2(H) x 2.95(D) | mm |
| 有効エリア | 95.04 x 53.86 | mm |
| ドットピッチ | 0.066 x 0.198 | mm |
| LCDタイプ | TFT・ノーマリ・ホワイト・透過型 | |
| 駆動IC | ILI6480B 或いは互換性IC | |
| 視野角 | 12時方向 | |
| グレースケール反転 | 6時方向 | |
| 画面アスペクト比 | 16:9 | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| タッチパネルタイプ | タッチパネル無し | |
| 表面 | 防眩 | |
最大绝对额定值
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
电气特性
| 项目 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| LCM電源電圧 | VCC | - | 3.1 | 3.3 | 3.5 | V |
| LCM電源電流 | ICC | - | - | 17 | 25 | mA |
| 消費電力 | - | - | - | 56 | 87 | mW |
