ホーム 製品 TFT 液晶 モジュール モノクロ TFT/白黒液晶 WF57STIACDNGB

5.7インチ PCAP 静電容量式タッチパネル白黒液晶

型番 WF57STIACDNGB

►白黒液晶 モノクロTFT
►サイズ: 5.7インチ
►解像度: 320 x 240 dots
►視野角: 12H
►インターフェイス: MCU
►駆動IC: ST7511
►コントロールボード: 無
►輝度(cd/m2): 800 (高輝度TFT)
►スルーホールフレーム: 有
►タッチパネル: PCAP 静電容量式タッチパネル
►検出ポイント: 5

製品情報

Winstar WF57Sは5.7インチの320 x 240 QVGA 5.7インチ PCAP静電容量式タッチパネル白黒液晶 ーです。外形寸法は 160 x 109 x 8.74 mm (COG構造)で、有効表示エリア(Active area)は115.2 x 86.4 mmです。TN ポジディップの LCDを使用するモノクロ製品ですが、ハイコントラスト(800:1)、高輝度800 cd/m2 と短い反応時間が表現できます。要するに、モノクロTFT は伝統的なモノクロLCDモジュールよりコントラスト、輝度、反応時間といった表現力が 優れております。

この製品はコントローラーボードがなくても MCUで駆動できます。 客先の設定によって2、 4或いは16 階調グレースケールに対応できます。液晶ドライバーは複数の通信モード: 3線或いは4線式のシリアル、8080或いは6800モードとフルコンパチする 8ビットのパラレルをサポートしております。客先はご自分のニーズに応じて最適な通信モードを採用できます。そして、スリープモードの使用も可能です。他のお問い合わせがあれば担当の窓口にご相談ください。

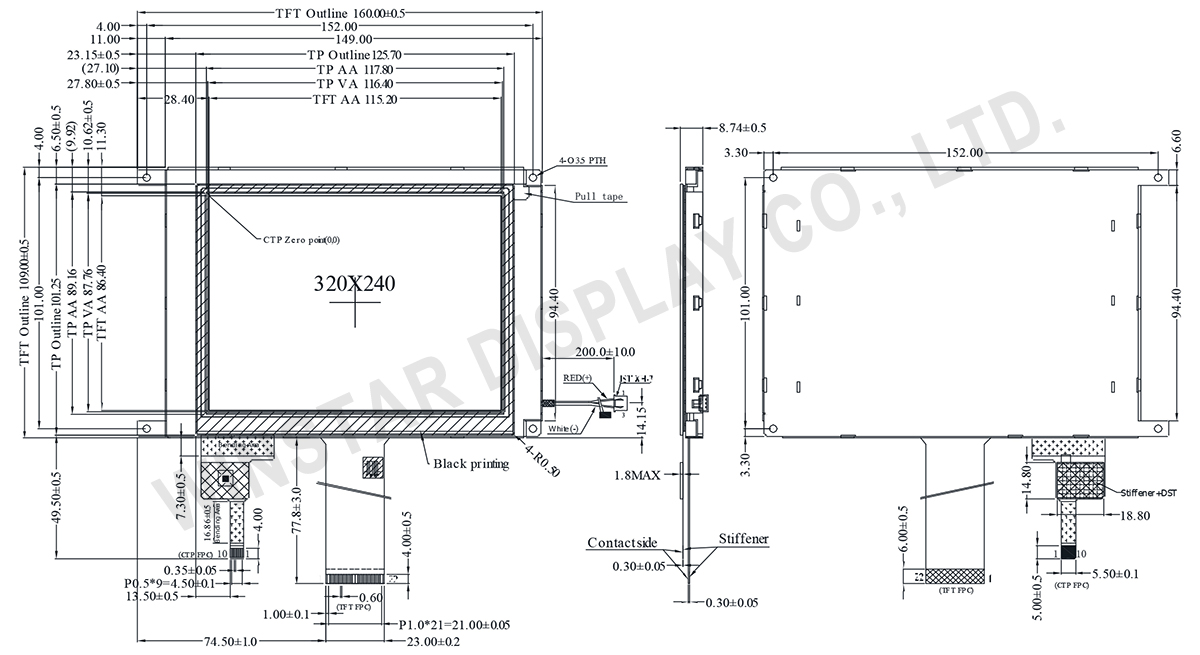

外形図

320x240 Monochrome TFT with PCAP - WF57STIACDNGB

製品仕様

ピン功能定義

LCM PIN 定義

Pin 記号 説明
1 GND System ground
2 VDD Power Supply : +3.3V
3 NC No connect
4 A0 Data/Command select
5 /WR(R/W) Write strobe signal
6 /RD(E) Read strobe signal
7 DB0 Data bus
8 DB1 Data bus
9 DB2 Data bus
10 DB3 Data bus
11 DB4 Data bus
12 DB5 Data bus
13 DB6 Data bus
14 DB7 Data bus
15 /CS Chip select
16 /RESET(RSTB) Hardware reset
17 IF0 Mode select
18 IF1
19 NC No connect
20 NC No connect
21 NC No connect
22 NC No connect


Backlight Unit Section(CN2)

Pin No. 記号 I/O 説明 Remark
1 VLED+ P Power for LED backlight anode (A) Red
3 VLED- P Power for LED backlight cathode (K) White


PCAP PIN 定義

Pin 記号 説明
1 VSS Ground for analog circuit
2 VDDT Power Supply : +3.3V
3 SCL I2C clock inputI2C clock input
4 NC No connect
5 SDA I2C data input and output
6 NC No connect
7 /RST External Reset, Low is active
8 NC No connect
9 /INT External interrupt to the host
10 VSS Ground for analog circuit

規格説明

項目 仕様 単位
表示サイズ(対角線) 5.7 インチ
ドットマトリクス(解像度) 320 × 240 dots
モジュールサイズ 160.0 × 109.0 × 8.74 mm
有効エリア 115.2 × 86.4 mm
ドットピッチ 0.36 × 0.36 mm
LCDタイプ TFT・白色・透過型
視野角 12時方向
グレースケール反転 6時方向
アスペクト率 4:3
インターフェイス MCU / SPI
グレースケール 16 グレースケール (4BPP)/ 4 グレースケール (2BPP)/ 2 グレースケール (1BPP)
駆動IC ST7511U
バックライトタイプ LED・ノーマリ・ホワイト
PCAP IC ILI2130 或いは互換性IC
PCAP インターフェイス I2C
PCAP 解像度 16384*16384
PCAP FW 版本 0x07.0x00.0x00.0x00.0xA1.0x01.0x57.0x00
タッチパネルタイプ PCAP静電容量方式タッチパネル
表面 グレア

最大绝对额定值

项目 符号 最小值 典型值 最大值 单位
動作温度 TOP -20 +70
保存温度 TST -30 +80

电气特性

项目 符号 条件 最小值 典型值 最大值 单位
LCM電源電圧 VDD 3.0 3.3 3.6 V
LCM電源電流 IDD 20 30 mA
消費電力 66 108 mW
タッチパネル供給電圧 VDDT 3.0 3.3 3.6 V
ICTP 56 84 mA
